Дозиметры-радиометры МКС-07Н, ДКГ-07БС
| Номер в ГРСИ РФ: | РБ 03 17 6532 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "ПОЛИТЕХФОРМ-М", г. Москва |
|
Описание типа РБ 03 17 6532 18 [2018-08-15]
rb-03-17-6532-18_2018-08-15.pdf
|
Скачать |
Дозиметры-радиометры МКС-07Н, ДКГ-07БС (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - МАЭД), амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - АЭД), плотности потока бета-частиц, плотности потока альфа-частиц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 6532 18 |
| Наименование | Дозиметры-радиометры МКС-07Н, ДКГ-07БС |
| Год регистрации | 2018 |
| Номер сертификата | 11659 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | ООО "ПОЛИТЕХФОРМ-М", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПОЛИТЕХФОРМ-М"
Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1
Контакты: 8-499-218-2614, 8-499-218-2664; факс: 8-499-218-2624
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГКПС.45.00.00.000-01 РЭ (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПП "Доза", г. Москва, Зеленоград, РФ (аттестат аккредитации - №RA.RU.311682, шифр поверитель-ного клейма - ВАГ)(НТК № 03-18). |
Поверители
Скачать
|
Описание типа РБ 03 17 6532 18 [2018-08-15]
rb-03-17-6532-18_2018-08-15.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры МКС-07Н, ДКГ-07БС (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - МАЭД), амбиентного эквивалента дозы фотонного ионизирующего излучения (далее - АЭД), плотности потока бета-частиц, плотности потока альфа-частиц.
Описание
Принцип действия дозиметров основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счётчиков Гейгера-Мюллера.
Конструктивно дозиметры выполнены в виде базового измерительного блока (далее -пульт) в герметичном металлическом корпусе со встроенными детекторами, устройствами индикации и управления, и набора сменных внешних блоков детектирования (далее - БД) БДПА-07, БДПБ-07, БДБГ-07 и БДКС-07. Подключение БД к пульту осуществляется при помощи гибкого кабеля. Управление работой дозиметра осуществляется при помощи семикнопочной клавиатуры, расположенной на передней панели пульта. В пультах и в БДБГ-07 используется два типа детекторов (Бета-2М и Гамма-1-1).
При работе с дозиметром возможен выбор режима измерений: режим измерений МАЭД с индикацией статистического разброса (основной режим) и режим измерений МАЭД с временем измерения 2 секунды (поисковый режим).
Дозиметры комплектуются удлинительной штангой, дополнительным выносным батарейным отсеком и двумя адаптерами для питания от внешних источников постоянного и переменного тока.
Варианты исполнения дозиметров отличаются конструктивным исполнением:
МКС-07Н - носимый дозиметр, питание от встроенного источника постоянного тока, питание от внешних источников постоянного и переменного тока;
ДКГ-07БС - предназначен для крепления на стену, питание только от внешнего источника питания.
Внешний вид пультов дозиметра, БД с указанием мест пломбирования представлен на рисунках 1-6.
|
Рисунок 1 - БДБГ-07 |
Рисунок 2 - БДКС-07 117 // V документов/ /J |

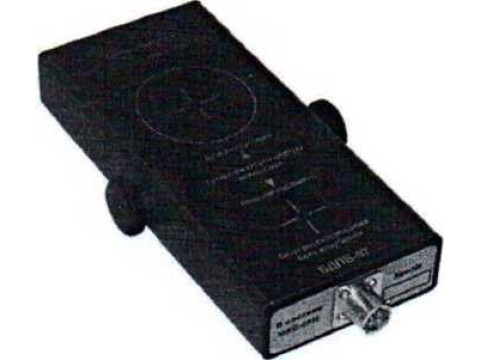

Рисунок 4 - БДПБ-07

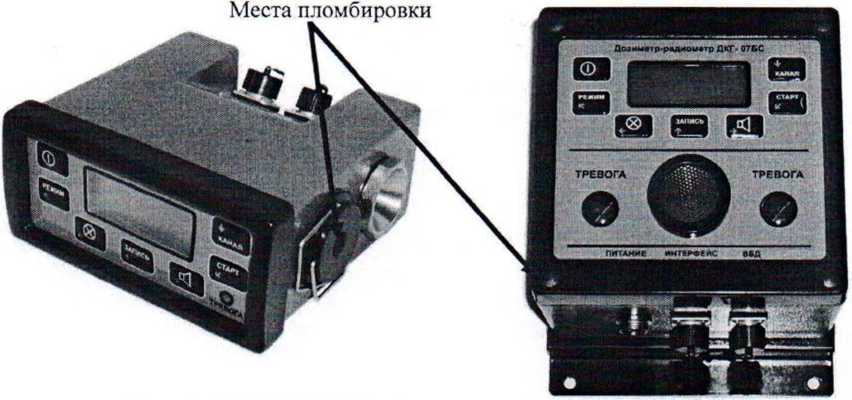

Рисунок 6 - Пульт ДКГ-07БС -(для крепления на стену)
Рисунок 5 - Пульт МКС-07Н (носимый)
Программное обеспечение
Программное обеспечение (далее - ПО) дозиметров встроенное. Производителем не предусмотрен способ идентификации ПО. Конструкция дозиметров исключает возможность несанкционированного влияния на ПО.
Встроенное ПО, размещенное в энергонезависимой памяти, запись которого производится в заводских условиях. Доступ к встроенному ПО в процессе эксплуатации напрямую пользователю не предоставляется. Встроенное ПО обеспечивает управление параметрами БД, обработку сигнала на выходе детектора и преобразование этого сигнала в скорость счета.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mks-07n |
|
Номер версии (идентификационный номер) ПО |
12.2006 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон энергий фотонного ионизирующего излучения. кэВ: |
от 50 до 3000 |
|
Диапазон измерений МАЭД (основной режим), Зв/ч - пульт МКС-07Н, пульт ДКГ-07БС. блок БДБГ-07 - блок БДКС-07 |
от 10' до 10 от 10' до 2 10 '' |
|
Пределы допускаемой основной относительной погрешности измерений МАЗД фотонного излучения (основной режим), % |
±(15+3.5/Н), где Н - безразмерная величина, численно равная измеренному значению МАЭД, мкЗв/ч |
|
Диапазон измерений МАЭД (поисковый режим), Зв/ч - пульт МКС-07Н. пульт ДКГ-07БС, блок БДБГ-07 |
от I О'5 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД (поисковый режим) фотонного излучения. % - пульт МКС-07П. пульт ДКГ-07БС. блок БДБГ-07 |
±(25+150/Н). где П - безразмерная величина,численно равная измеренному значению МАЭД, мкЗв/ч |
|
Пределы допускаемой дополнительной относительной погрешности измерений на каждые 10°С изменения температуры в рабочем диапазоне от минус 40 до плюс 15°С и от плюс 25 до плюс 55°С. %, не более |
±3 |
|
Диапазон измерений АЭД пультом МКС-07Н и пультом ДКГ-07БС, Зв |
от 10'6 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений АЭД пультом МКС-0711 и пультом ДКГ-07БС, % |
±15 |
|
Зависимость чувствительности от энергии энергий фотонного ионизирующего излучения (относительно l37Cs) в диапазоне энергий от 0,05 до 0,06 МэВ,'% |
от +10 до -40 |
|
Зависимость чувствительности от энергии энергий фотонного ионизирующего излучения (относительно | ,7Cs) в диапазоне энергий от 0,06 до 3,0 МэВ, % |
±25 |
|
Диапазон энергий альфа-частиц (блок БДПА-07), МэВ__ Диапазон измерений плотности потока альфа-частиц (блок БДПА-07), C'cm’" |
от 4,1 до^ут?^ от 0,0± ио )^),00\ \ |
|
|| (Государственный реестр) || Il \ средств измерении / 1 \\ \ Республики Беларусь / // V \Для документов/ II л Гу^/' |
|
1 (аименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц МКС-07Н и ДКГ-07БС с БДПА-07 (в геометрии поверхностного источника на основе 239Ри). % |
±(20+0,3/ф), где ф - безразмерная величина.численно равная измеренному значению плотности потока альфа-частиц. с-'см-2 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон средних (граничных) энергий бета-излучения (блок БДКС-07 и БДПБ-07). МэВ |
от 0.08 до 1,50 (от 0,2 до 3,5) |
|
Диапазон измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07, с’'см’2 |
от 0,1 Одо 1700,00 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07. (в геометрии поверхностного источника на основе wSr-<x,Y) % |
±(20+3,5/<р), где ср - безразмерная величина,численно равная измеренному значению плотности потока бета-частиц, -1 -2 с см |
|
Диапазон измерений плотности потока бета-частиц блоками БДКС-07 и БДПБ-07, в присутствии у-излучения с энергией 0,661-1,25 МэВ для БДКС-07 и 0,06-1,25 МэВ для БДПБ-07, с'‘см'2 от 1 до 10 мкЗв/ч от 10 до 30 мкЗв/ч от 30 до 100 мкЗв/ч |
0.6-1700,0 1.5-1700,0 3.0-1700,0 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц в присутствии гамма-излучения (1-100 мкЗв/ч) блоками БДКС-07 и БДПБ-07. (в геометрии поверхностного источника на основе 90Sr-90Y), % |
±(25+2*Н/ф), где ф - безразмерная величина, численно равная измеренному значению плотности потока бета-частиц, -1 -2 с см , 11 - безразмерная величина, численно равная значению МЛЭД, мкЗв/ч |
|
Питание: от сети переменного тока: - напряжение. В частота, Гц |
от 187 до 242 от 47 до 53 |
|
от источника постоянного тока: напряжение. В |
от 9 до 33 |
|
от химических элемен тов питания (2 шт. аккумуляторов типоразмера С) - только для МКС-07Н (носимый дозиметр) с блоками детектирования ___напряжение. В_________ ____ ___ |
от |
f
Б ё г».
|
Наименование характеристики |
Значение характеристики |
|
Потребляемая мощность, не более: | |
|
- от источника постоянного тока, Вт |
2,5 |
|
- от сети переменного тока, В А |
2,5 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Режим работы, при питании дозиметра от сети |
непрерывный круглосуточный |
|
Время непрерывной работы от химических источников питания, не менее, ч |
100 |
|
Нестабильность за 24 часа непрерывной работы, % |
±5 |
|
Радиационная стойкость, Гр |
100 |
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч, нс менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Нормальные условия применения дозиметра: температура окружающей среды, °C относительная влажность окружающей среды при температуре +20°С, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84.0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре воздуха 35 °C, %, не более - атмосферное давление, кПа____ _____ |
от -40 до +55 98 от 60,0 до 106,7 |
Габаритные размеры и масса дозиметров приведены в таблице 3.
Таблица 3
|
Сос тавные части дозиметров |
Габаритные размеры, мм. не более |
Масса, кг, не более |
|
Пульт МКС-07Н (длина хширинахвысота) |
148x72x163 |
1,35 |
|
Пульт ДКГ-07БС, (длина хширинахвысота) |
162x177x113 |
1,85 |
|
Блок БДПА-07. (диаметрхвысота) |
060x160 |
0,35 |
|
Блок БДПБ-07, (длина хширинахвысота) |
102x34x192 |
0,55 |
|
Блок БДБГ-07. (длина хширинахвысота) |
102x34x192 |
0,60 |
|
Блок БДКС-07, (длина хширинахвысота) |
102x34x192 |
0.55 |
|
Выносной батарейный отсек (без элементов питания и без провода), (диаметрхвысота) |
037х 145 |
0.20 |
|
Адаптер (без провода) (длина хширинахвысота) |
102x32x192 |
0,50 |
|
Ш танга (в сложенном состоянии) (длина хширинахвысота) |
87x42x388 |
0.30 |
|
Адаптер сетевой (без провода) (длина х ш и ринахвысота) |
88x82x68 |
0,50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки дозиметров приведен в таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Кол - во* |
|
Дозиметр-радиометр МКС-07Н или ДКГ-07БС в составе: | ||
|
ГКПС 45.01.00.000 |
1.1 пульт МКС-07Н |
1 шт. |
|
ГКПС 45.12.00.000 |
1.2 пульт ДКГ-07БС |
1 шт. |
|
ГКПС 45.02.00.000 |
1.3 БДПА-07 |
1 шт. |
|
ГКПС 45.03.00.000 |
1.4 БДПБ-07 |
1 шт. |
|
ГКПС 45.04.00.000 |
1.5 БДБГ-07 |
1 шт. |
|
ГКПС 45.05.00.000 |
1.6 БДКС-07 |
1 шт. |
|
ГКПС 45.06.00.000 |
2 Отсек батарейный выносной |
1 шт. |
|
ГКПС 45.07.00.000 |
3 Штанга телескопическая |
1 шт. |
|
ГКПС 45.08.00.000 |
4 Кабель |
1 шт. |
|
ГКПС 45.09.00.000 |
5 Адаптер |
1 шт. |
|
6 Адаптер сетевой |
1 шт. | |
|
7 Укладочный футляр |
1 шт. | |
|
8 Ремень |
1 шт | |
|
9 Аккумуляторная батарея R14 |
4 шт. | |
|
ГКПС 45.00.00.000-01 РЭ |
10 Руководство по эксплуатации |
1 экз. |
|
ГКПС 45.00.00.000-01 ФО |
11 Формуляр |
1 экз. |
|
* Поставка и количество согласно заказу | ||
Поверка
осуществляется по документу ГКПС 45.00.00.000-01 РЭ «Дозиметры-радиометры МКС-07Н и ДКГ-07БС. Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФГУП «ВНИЙФТРИ» 5 августа 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011. диапазон измерений от 6.0 10" до 4.5-10’ Гр/мин. пределы допускаемой относительной погрешности измерений ±1 %;
установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (per. № 32425-06). диапазон МЭД от 5 10'7до 510’2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95);
- источники бета-излучения закрытые с радионуклидами стронций-90+иттрий-90 (регистрационный № 61305-15). активность от 5 до 105 Бк, пределы допускаемой относительной погрешности воспроизведения 6 %.
источники альфа-излучения закрытые с радионуклидом плутоний-239 (регистрационный № 61304-15). активность от 5 до 105 Бк. пределы допускаемой относительной погрешности воспроизведения 6 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска доверительного клейма.
Сведения о методиках(методах) измерений приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников».
2 ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений».
3 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
4 ГОСТ 25851-83 «Приборы радиометрические. Методы измерения основных параметров».
5 ТУ 4362-007-45167996-15 (ГКПС 45.00.00.000-01 ТУ) «Дозиметр-радиометр МКС-07Н и ДКГ-07БС. Технические условия».
