Сигнализаторы аварийные дозиметрические ДРГ-АТ2331 (далее сигнализаторы), предназначены для измерения мощности поглощенной дозы (далее -мощности дозы) и поглощенной дозы (далее - дозы) рентгеновского и гамма-излучения, обнаружения возникновения самоподдерживающейся цепной ядерной реакции деления (СЦР) в составе систем аварийной сигнализации (САС) и выдачи аварийных сигналов о необходимости эвакуации персонала из ядерно-опасной зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5251 18 |
| Наименование | Сигнализаторы аварийные дозиметрические ДРГ-АТ2331 |
| Год регистрации | 2018 |
| Номер сертификата | 11769 |
| Дата регистрации | 2018-05-31 |
| Срок действия | 2023-05-31 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2377-2013 (изменения №1-4). |
Поверители
Скачать
|
Описание типа РБ 03 17 5251 18 [2016-05-04]
rb-03-17-5251-18_2016-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5251 18 [2018-11-22]
rb-03-17-5251-18_2018-11-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5251 18 [2018-04-24]
rb-03-17-5251-18_2018-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5251 18 [2014-02-05]
rb-03-17-5251-18_2014-02-05.pdf
|
Скачать |
Описание типа
Назначение
Сигнализаторы аварийные дозиметрические ДРГ-АТ2331 (далее сигнализаторы), предназначены для измерения мощности поглощенной дозы (далее -мощности дозы) и поглощенной дозы (далее - дозы) рентгеновского и гамма-излучения, обнаружения возникновения самоподдерживающейся цепной ядерной реакции деления (СЦР) в составе систем аварийной сигнализации (САС) и выдачи аварийных сигналов о необходимости эвакуации персонала из ядерно-опасной зоны.
Область применения - контроль возникновения СЦР в подразделениях объектов ядерного топливного цикла, в которых осуществляется обращение с ядерным делящимся материалом.
Описание
Сигнализатор представляет собой монтируемую на объекте стационарную аппаратуру, содержащую интеллектуальные блоки детектирования гамма-излучения БДКГ-25 (далее - блоки детектирования БДКГ-25), блок регистрации, устройства звуковой и световой сигнализации, соединенные между собой по интерфейсу связи типа RS485. В качестве детектора в блоке детектирования БДКГ-25 используется пластмассовый сцинтиллятор и фотоэлектронный умножитель. Импульсы, поступающие с фотоэлектронного умножителя, формируются, усиливаются электронной схемой и преобразуются микропроцессором в дозиметрическую информацию.
Сигнализатор обеспечивает возможность ввода порогового уровня по мощности дозы, расчет порога по дозе и хранение пороговых уровней при последующих включениях.
Сигнализатор реагирует на прямое гамма-излучение, испускае^^ро время критической аварии при минимальной продолжительности СЦР Ъ^юТ^^отЬ^чает установленному порогу обнаружения. (Г[ ivP| \ д
( (Государственный реестр) I
II I средств измерений / I
\\ \ Республики Беларусь / j]
NX \Для документов/ //
Алгоритм работы блоков детектирования БДКГ-25 обеспечивает непрерывность процесса измерения. Каждую миллисекунду новое измеренное значение дозы добавляется к дозе, накопленной за время 3,3 с, а первое значение дозы из указанного интервала накопления - вычитается. Полученное значение накопленной дозы сравнивается с рассчитанным пороговым уровнем по дозе. При превышении порога по накопленной дозе блок детектирования БДКГ-25 формирует потенциальный сигнал СЦР для блока регистрации. Блоком регистрации выдаются потенциальные сигналы для включения звуковой и световой сигнализации устройств сигнализации. Включается аварийная звуковая и световая сигнализации.
Параллельно проводится вычисление «скользящего» среднего значения мощности дозы и коэффициентов вариации, характеризующих достоверность результата измерения. Статистическая обработка результатов измерений и оценка статистических флуктуаций обеспечивают быструю адаптацию к изменениям уровня измеряемой величины и оперативное предоставление полученной информации для передачи по каналу связи.
Для повышения стабильности измерений в блоках детектирования БДКГ-25 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Управление режимами работы, выполнение необходимых вычислений, хранение и индикация результатов измерений, сопряжение блоков детектирования БДКГ-25 с внешними устройствами и проведение самодиагностики осуществляются с помощью микропроцессорного устройства.
Передача управляющих команд от блока регистрации к блокам детектирования БДКГ-25 и получение блоком регистрации информации от блоков детектирования БДКГ-25 осуществляется по трем линиям передачи данных по интерфейсу связи RS485. Объединение сигнализатора аварийного дозиметрического ДРГ-АТ2331 и измерителя-сигнализатора СРК-АТ2327 в систему, сопряжение с ПЭВМ осуществляется с помощью четвертой линии передачи данных по интерфейсу связи RS485, составляя с ними САС.
Дозиметрическая информация, передаваемая блоком регистрации по интерфейсу связи RS485, используется для отображения в информационной системе САС.
Сигнализатор обеспечивает автоматическую запись в память мощности дозы гамма-излучения с периодом 10 мин и в моменты изменения мощности дозы гамма-излучения; дозы гамма-излучения за время превышения аварийного порогового уровня.
Сигнализатор при превышении верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучения обеспечивает звуковую и световую сигнализацию о перегрузке с индикацией показаний не ниже верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучения.

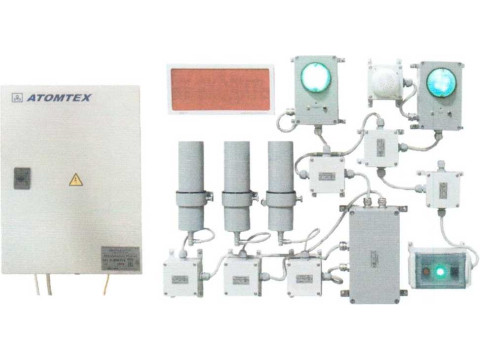

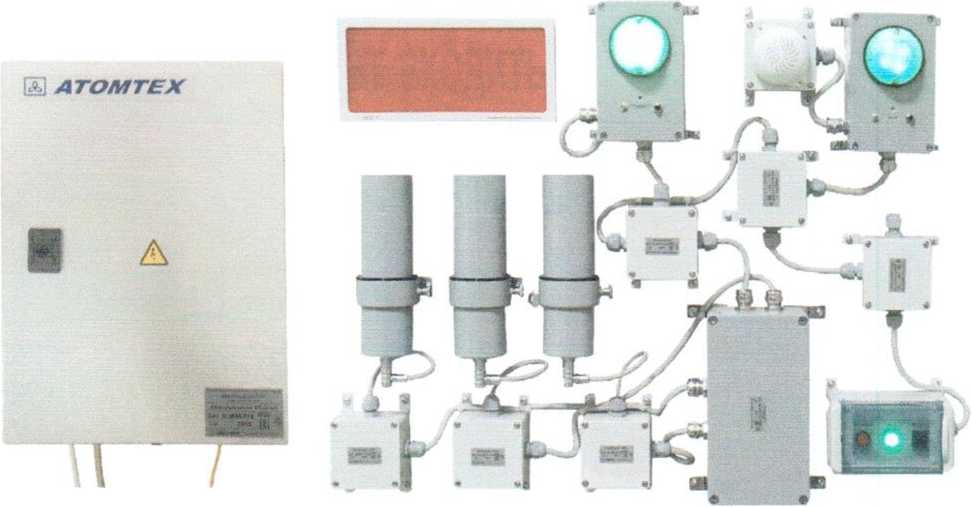

Общий вид сигнализатора аварийного дозиметрического ДРГ-АТ2331 представлен на рисунке 1.
реестр
I измерений \Рес:.убливи Беларусь /
ХДм Документов/
Рисунок 1 - Общий вид сигнализатора аварийного дозиметрического ДРГ-АТ2331
Внешний вид блока детектирования гамма-излучения БДКГ-25, схема с указанием места нанесения знака поверки (клейма-наклейки) и места пломбирования показаны на рисунке 2.
■ Место монтирования
\ Место нанесения знака поверки (клеина-наклеики!
Рисунок 2 - Внешний вид блока детектирования гамма-излучения БДКГ-25 с указанием места нанесения знака поверки (клейма-наклейки) и места пломбирования
Программное обеспечение (ПО) сигнализатора состоит из встроенного и внешнего (прикладного).
Встроенное ПО «BDKG25», размещаемое в процессе производства в энергонезависимой части памяти микропроцессора блока детектирования БДКГ-25, позволяет осуществлять непосредственно процесс измерения, статистическую обработку и хранение результатов измерений, проведение самодиагностики и предоставление полученной информации для передачи по интерфейсу связи. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией блоков детектирования БДКГ-25. Защитная пломба ограничивает доступ к ПО, при этом ПО н§_мржет быть модифицировано без нарушения защитной пломбы. Кроме того, ПО
невозможно без специализированного оборудования изготовителя. Йстро^тюёхцС) не требует специальных средств защиты от преднамеренных и фт^Жмаоенных изменений. \\ )
АХ \Для документов/ //
Прикладное ПО состоит из программ «BDKG25TOOL» и «SARK2».
Программа «BDKG25TOOL» предназначена для управления процессом измерения, настройки и вывода информации о состоянии блока детектирования БДКГ-25.
Программа «SARK2» ведет мониторинг данных измерений всех блоков детектирования БДКГ-25 с последующим сохранением в базе данных. Одновременно результаты измерений индицируются на экране ПЭВМ. Программа «SARK2» ведет журнал событий.
К метрологически значимому относится все ПО сигнализаторов аварийных дозиметрических ДРГ-АТ2331.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
BDKG25 |
BDKG25.hex |
1.0.0.0, l.x.y.z* |
89655915 |
CRC32 |
|
BDKG25TOOL |
BDKG25TOOL.exe |
1.0.1.125, l.x.y.z** |
599Ь0с0с08687сее8сЬ 212299dc21339 |
MD5 |
|
SARK2 |
SARK2.exe |
1.0.11.189, l.x.y.z** |
6ad728aff3143d1a5b2 817е465е68с62 |
MD5 |
|
* х = [от 0 до 9], у = [от 0 до 9], z = [от 0 до 999]. * * х = [от 0 до 99], у = [от 0 до 999], z = [от 0 до 999]. | ||||
|
Примечания 1 Текущий номер версии ПО указывается в разделе «Свидетельство о приемке» руководства по эксплуатации ДРГ-АТ2331 и в протоколе поверки. 2 Цифровой идентификатор ПО приведен только для версии 1.0.0.0 «BDKG25.hex», версии 1.0.1.125 «BDKG25TOOL.exe» и версии 1.0.11.189 «SARK2.exe». | ||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон измерений мощности дозы рентгеновского и гамма-излучений |
от 0,1 мкГр/ч до 1 Гр/ч |
|
Диапазон измерений дозы рентгеновского и гамма-излучений за время превышения порогового значения по мощности дозы |
от 0,05 мкГр до 10 Гр |
|
Пределы допускаемой основной относительной погрешности при измерении: - мощности дозы, мощности дозы в диапазоне от 0,5 до 1,5 значения порога СЦР при доверительной вероятности 0,95 - дозы |
±30^Й^^\ ±3& % \ л |
CDCUKTSРеестР I // Документов/
|
Продолжение таблицы 2 | |
|
1 |
2 |
|
Энергетическая зависимость сигнализатора в диапазоне энергий от 60 кэВ до 3 МэВ регистрируемого рентгеновского и гамма-излучений |
±35 % |
|
Анизотропия эффективности регистрации излучения блока детектирования БДКГ-25 в рабочей горизонтальной плоскости в диапазоне углов от 0 ° до 360 °, не более |
± 25 % |
|
Доза гамма-излучения, накопленная от момента срабатывания блока детектирования БДКГ-25 при минимальной СЦР длительностью от 1 мс до 3,3 с и установленном пороге срабатывания Ру, равном 1,08 мГр/ч (0,ЗмкГр/с), не более |
3,3 Ру=1 мкГр |
|
Интервал времени от момента срабатывания блока детектирования до момента достижения номинального уровня звучания аварийной сигнализации, не более |
0,5 с |
|
Время полного восстановления работоспособности сигнализатора после воздействия в течение 5 мин 10-кратного превышения верхнего предела диапазона измерений мощности дозы рентгеновского и гамма-излучений, не более |
5 мин |
|
Звуковое давление устройства звуковой сигнализации на расстоянии (1,0±0,1) м, не менее |
90 дБ |
|
Время измерения мощности дозы (1 мкГр/ч) при статистической погрешности, не превышающей 20 %, не более |
120 с |
|
Диапазон устанавливаемого порогового уровня мощности дозы |
от 1 мГр/ч до 1 Гр/ч |
|
Угол обзора устройства световой сигнализации, не менее |
180° |
|
Радиационная стойкость составных частей сигнализатора, ответственных за прохождение аварийного сигнала, при однократном воздействии дозой смешанного нейтронного и гамма-излучения от СЦР, не менее |
100 Гр |
|
Время установления рабочего режима, не более |
5 мин |
|
Время непрерывной работы, не менее: - при питании от сети переменного тока - при автономном питании от полностью заряженной аккумуляторной батареи |
24 ч 6 ч |
|
Напряжение питания, В: - от сети переменного тока - от полностью заряженной аккумуляторной батареи |
230 (+23; -35) 12,6 (+1,3; -1,9); 2^Й?Вз,6) |
|
/// I Государедннай реестр) I ewers "3Me₽S ₽/ I U \РесоуЬжи Беларусь1 ! | |
2
|
1 |
2 | |
|
Нестабильность показаний за время непрерывной работы при питании от сети переменного тока, не более |
5% | |
|
Мощность, потребляемая при питании сигнализатора от сети переменного тока, не более |
80 ВА | |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно 20 °C (на каждые 10 °C); |
±5% | |
|
- при изменении относительной влажности до 95 % при температуре 35 °C и более низких температурах без конденсации влаги относительно нормальных условий; |
±10% | |
|
- при изменении напряжения питания от 195 до 253 В при работе от сети переменного тока; |
±5% | |
|
- при изменении напряжения питания от 8 до 28 В при работе от внутреннего источника питания |
±5% | |
|
Сигнализатор устойчив к воздействию: а) температуры окружающего воздуха в диапазоне: - для БДКГ-25, блока регистрации БР-АТ910, устройства звукового УЗ-АТ993, устройства выключения звука УВ31, устройств сигнализации, коммутаторов, блоков клеммных и клеммных коробок; |
■ ......... .............. от минус 40 °C до плюс 50 °C | |
|
-для всех остальных составных частей сигнализатора |
от минус 30 °C до плюс 50 °C | |
|
б) относительной влажности воздуха: - при температуре 35 °C и более низких температурах без конденсации влаги для БДКГ-25, блока регистрации БР-АТ910, устройства звукового УЗ-АТ993, устройства выключения звука УВ31, блока управления БУ-АТ980 устройств сигнализации, коммутаторов, блоков клеммных и клеммных коробок |
до 95 % | |
|
- при температуре 30 °C и более низких температурах без конденсации влаги для всех остальных составных частей |
до 75 % | |
|
Габаритные размеры составных частей |
В пластмассо- |
В металличес- |
|
сигнализатора, мм, не более: |
вом корпусе |
ком корпусе |
|
-блок детектирования БДКГ-25 |
- |
/ • хч |
А’я дмзиелш/ //
atRmcwS Шетов 9
Продолжение таблицы 2
|
1 |
2 | |
|
-блок регистрации БР-АТ910 |
260x180x90 |
270x168x85 |
|
-устройство сигнализации УС-АТ991с |
185x105x98 |
185x141x112 |
|
-устройство звуковое УЗ-АТ993 |
126x124x95 |
125x133x125 |
|
-блок клеммный БКЗ/5 |
134x125x64 |
- |
|
-блок клеммный БК4/5 |
134x132x64 |
- |
|
-коммутатор К2, К2/Зс |
102x102x55 |
- |
|
-коммутатор КЗ |
102x124x55 |
- |
|
-блок управления БУ-АТ980 |
- |
400x300x150 |
|
-оповещатель АСТО 12/1 |
350x130x45 |
- |
|
-устройство выключения звука УВ31 |
151x105x105 |
- |
|
Масса составных частей сигнализатора, кг, не более: |
В пластмассовом корпусе |
В металлическом корпусе |
|
-блок детектирования гамма-излучения БДКГ-25 |
- |
0,6 |
|
-блок регистрации БР-АТ910 |
0,7 |
1,9 |
|
-устройство сигнализации УС-АТ991с |
0,4 |
1,4 |
|
-устройство звуковое УЗ-АТ993 |
0,35 |
0,9 |
|
-коммутатор К2, К2/Зс, КЗ |
0,3 |
- |
|
-блок клеммный БКЗ/5, БК4/5 |
0,3 |
- |
|
-блок управления БУ-АТ980 (без аккумуляторной батареи) |
- |
7,8 |
|
-оповещатель АСТО 12/1 |
0,4 |
- |
|
-устройство выключения звука УВ31 |
0,7 |
- |
Знак утверждения типа
Знак утверждения типа наносят на этикетки составных частей сигнализатора автоматизированным методом с использованием программных средств и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки сигнализатора указан в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
Примечание | |
|
1 |
Блок регистрации БР-АТ910 |
ТИАЯ.468332.031 ТИАЯ.468332.031-01 |
1 | |
|
2 |
Блок детектирования гамма-излучения БДКГ-25 |
ТИАЯ.418269.085 |
от 1 до 3 | |
|
3 |
Устройство звуковое УЗ-АТ993 |
ТИАЯ.468231.003 |
Я | |
|
4 |
Устройство сигнализации УС-АТ991С |
ТИАЯ.468239.008-01 ТИАЯ.468239.008-05 1> |
Я | |
|
5 |
Коммутатор К2/Зс |
ТИАЯ.468347.013 |
от 1 до 3 | |
|
6 |
Коммутатор К2 |
ТИАЯ.468347.006 |
1 | |
|
7 |
Коммутатор КЗ |
ТИАЯ.468347.004 |
12) | |
|
8 |
Блок клеммный ККЗ/5 |
ТИАЯ.468347.021 |
12) |
По заказу |
|
9 |
Блок клеммный БК4/5 |
ТИАЯ.468347.021-01 |
12) |
По заказу |
|
10 |
Блок управления БУ-АТ980 |
ТИАЯ.468332.036 |
1 | |
|
11 |
Аккумуляторная батарея |
2 |
Устанавливается в БУ-АТ980 | |
|
12 |
Устройство выключения звука УВ31 |
ТИАЯ.468381.037 |
1 | |
|
13 |
Оповещатель АСТО 12/1 |
ТУ BY 101272822.011-2005 |
1 | |
|
14 |
Комплект монтажных частей |
ТИАЯ.412914.043 |
1 |
По заказу |
|
15 |
Комплект принадлежностей для поверки |
ТИАЯ.412914.034-04 |
1 |
По заказу |
|
16 |
Руководство по эксплуатации |
ТИАЯ.412118.027 РЭ |
1 |
Содержит раздел «Поверка» |
|
17 |
Упаковка |
ТИАЯ.305646.015 |
1 |
1) Вариант исполнения изделия в металлическом корпусе.
2) Количество устройств установлено для базовой комплектности и может изменяться по заказу потребителя._____
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.032-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие
технические условия».
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования».
МРБ МП.2377-2013 «Сигнализатор аварийный дозиметрический ДРГ-АТ2331. Методика поверки».
Заключение
Сигнализаторы аварийные требованиям ГОСТ 27451-87, ТР ТС 004/2011, ТР ТС 020/2011
дозиметрические ДРГ-АТ2331 соответствуют ГОСТ 29074-91, ТУ BY 100865348.032-2013, (декларация о соответствии, регистрационный
№ ТС BY/112 11.01. ТР004 003 25691, срок действия до 22.01.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
