Пиранометры "Пеленг СФ-06"
| Номер в ГРСИ РФ: | РБ 03 11 2134 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Пиранометры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 11 2134 17 [2019-01-04]
rb-03-11-2134-17_2019-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2010-01-21]
rb-03-11-2134-17_2010-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2013-02-14]
rb-03-11-2134-17_2013-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2017-11-03]
rb-03-11-2134-17_2017-11-03.pdf
|
Скачать |
Пиранометры «Пеленг СФ-06» (далее - пиранометры) предназначены для измерения энергетической освещенности, создаваемой солнечным излучением в диапазоне длин волн от 0,3 до 2,4 мкм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2134 17 |
| Наименование | Пиранометры "Пеленг СФ-06" |
| Год регистрации | 2017 |
| Номер сертификата | 11217 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1376-2004 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 11 2134 17 [2019-01-04]
rb-03-11-2134-17_2019-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2010-01-21]
rb-03-11-2134-17_2010-01-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2013-02-14]
rb-03-11-2134-17_2013-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2134 17 [2017-11-03]
rb-03-11-2134-17_2017-11-03.pdf
|
Скачать |
Описание типа
Назначение
Пиранометры «Пеленг СФ-06» (далее - пиранометры) предназначены для измерения энергетической освещенности, создаваемой солнечным излучением в диапазоне длин волн от 0,3 до 2,4 мкм.
Область применения - проведение непрерывных или периодических измерений на метеорологических (наблюдательных) площадках.
Описание
Пиранометр, в зависимости от комплектности, может состоять из головки пиранометра (с крышкой), блока электронного трехканального, расширителя портов МОХА и программного обеспечения (далее - ПО) для ПЭВМ.
Принцип действия головки пиранометра основан на преобразовании манганин - константановыми термобатареями головки пиранометра энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал аналоговой формы. Далее сигнал с головки пиранометра поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения напряжения постоянного тока. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов МОХА. С помощью ПО результаты измерений могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Пиранометр может иметь три различных исполнения:
- исполнение 6251.00.00.000 состоит из головки пиранометра (с крышкой), блока электронного трехканального, расширителя портов МОХА, программного обеспечения;
- исполнение 6251.00.00.000-01 - состоит из головки пиранометра (с крышкой);
- исполнение 6251.00.00.000-02 - состоит из головки пиранометра (с крышкой), блока электронного трехканального, программного обеспечения.
Место пломбирования ОТК, место поверительного клейма головки пиранометра и схема с указанием места пломбирования блока электронного трехканаль-ного приведены в приложении А.

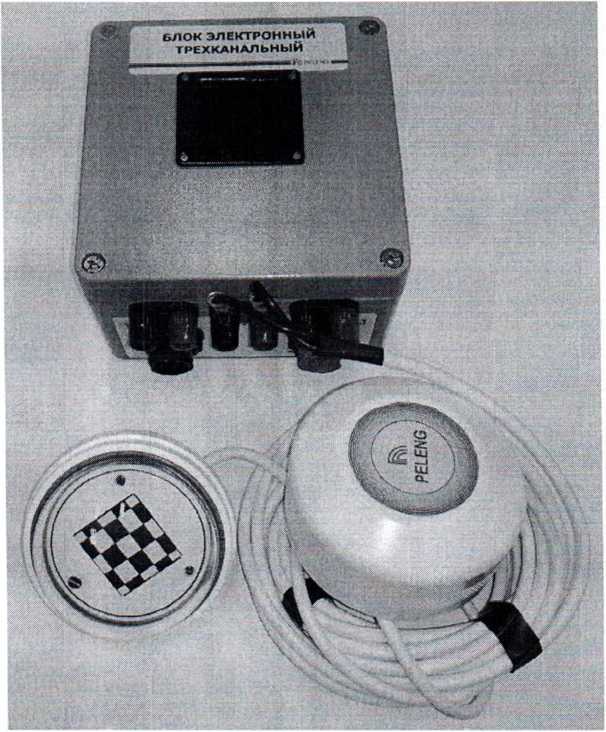

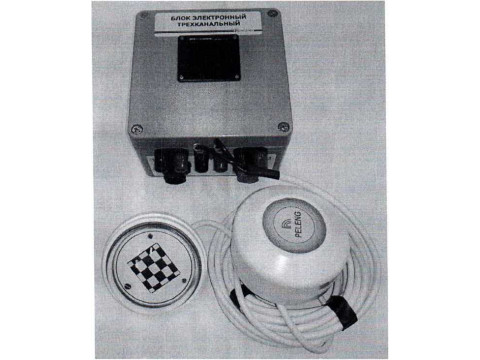

Внешний вид пиранометра представлен на рисунке 1.
Рисунок 1 - Внешний вид пиранометра «Пеленг СФ-06»
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик пиранометров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение пиранометра |
Наименование ПО |
Номер версии ПО |
|
«Пеленг СФ-06» |
Peleng Meteo |
2.5 |
|
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО пиранометров останется без изменений | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики пиранометров приведены в таблице 2.
Таблица 2 - Технические и метрологические характеристики пиранометров
|
Наименование характеристики |
Значение |
|
1 Спектральный диапазон, мкм |
от 0,3 до 2,4 |
|
2 Диапазон измерений энергетической освещенности, кВт/м2 |
от 0,01 до 1,60 |
|
3 Пределы допускаемого значения отклонения от линейности показаний в диапазоне измерений энергетической освещенности |
±0,01 |
|
4 Коэффициент преобразования головки при нормальном падении радиации на приемник, мВ-м2/кВт, не менее |
8 |
|
5 Время установления выходного сигнала, с, не более |
50 |
|
6 Выходное сопротивление головки, Ом, не более |
60 |
|
7 Пределы допускаемой основной относительной погрешности при измерении энергетической освещенности, % |
±10 |
|
8 Пределы допускаемой дополнительной относительной погрешности пиранометра при измерении энергетической освещенности, вызванной отклонением температуры окружающего воздуха от 20 °C (на каждые 10 °C в диапазоне рабочих условий применения), % |
±1,5 |
|
9 Пределы допускаемой абсолютной погрешности блока электронного трехканального при измерении напряжения в диапазоне от 0,05 до 26,00 мВ, мВ |
±(0,0008 иизм+0,020) |
|
10 Диапазон напряжений питания от сети постоянного тока, В |
от 21,6 до 26,4 |
|
11 Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254: - головка - блок электронный трехканальный |
IP58 IP53 |
|
12 Рабочие условия эксплуатации: -диапазон температур окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от минус 50 до 50 98 при 25 °C |
|
13 Габаритные размеры, мм, не более: - головка диаметр высота - блок электронный трехканальный - Присоединительный размер оправы термобатареи, мм |
0 105 95 185x160x95 0 (48 ± 0,2) |
|
14 Масса, кг, не более: - головка - блок электронный трехканальный |
1,10 2,40 |
|
Примечание - иизм- напряжение на входе блока электронного трехканального, мВ | |
Знак утверждения типа
Знак утверждения типа наносится на табличку головки пиранометра и на документацию (руководство по эксплуатации, паспорт) типографским способом.
Комплектность
Комплект поставки пиранометра указан в таблице 3.
Таблица 3 - Комплект поставки пиранометра
|
Обозначение |
Наименование |
Вариант исполнения 6251.00.00.000- | ||
|
- |
01 |
02 | ||
|
6251.01.00.000 |
Головка пиранометра (с крышкой) |
1 |
1 |
1 |
|
6251.02.50.000 |
Блок электронный трехканальный |
1 |
- |
1 |
|
1530.100230519. |
Программное обеспечение |
И | ||
|
6284-90 |
(Диск DVD-RW 4,7 GB) |
I |
1 | |
|
6251.05.00.000 |
Комплект запасных частей и | |||
|
инструментов: |
I |
1 |
I | |
|
6251.05.00.001 |
Ключ специальный |
1 |
1 |
1 |
|
6251.05.00.002 |
Кольцо |
1 |
1 |
1 |
|
6251.04.00.000 |
Комплект монтажных частей: |
1 |
- |
1 |
|
6251.04.00.200 |
Кабель питания |
1 |
- |
1 |
|
6251.04.00.500 |
Кабель № 3 |
1 |
- |
1 |
|
6251.04.00.600 |
Кабель № 4 |
1 |
- |
1 |
|
Расширитель портов МОХА* |
1 |
- |
- | |
|
6251.03.01.000 |
Коробка(для головки пиранометра) |
1 |
1 |
1 |
|
6251.03.01.002 |
Чехол (для головки пиранометра) |
1 |
1 |
1 |
|
6251.02.30.000 |
Коробка (для блока электронного |
и | ||
|
трехканального) |
I |
1 | ||
|
6251.02.30.004 |
Чехол (для блока электронного |
4 |
4 | |
|
трехканального) |
1 | |||
|
6251.02.30.004-01 |
Чехол (для кабелей) |
1 |
- |
1 |
|
6251.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
|
МП.МН 1376-2004 |
Методика поверки** |
1 |
1 |
1 |
|
6251.00.00.000 ПС |
Паспорт (со свидетельством о поверке) |
1 |
1 |
1 |
|
6251.00.00.001 |
Чехол (для документации) |
1 |
1 |
1 |
|
* - Конфигурация уточняется при заказе. * * - Допускается комплектовать с РЭ. | ||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100230519.174-2003 Пиранометр «Пеленг СФ-06»;
МП. МН 1376-2004 «Пиранометр «Пеленг СФ-06». Методика поверки» суметом изменения №2.
Заключение
Пиранометры «Пеленг СФ-06» соответствуют требованиям технических условий ТУ РБ 10023519.174-2003, требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР020 003 22902, декларация действительна по 23.06.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
