Пиранометры ПЕЛЕНГ СФ-06-21
| Номер в ГРСИ РФ: | РБ 03 11 9518 23 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Пиранометры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 11 9518 23 [2023-02-14]
rb-03-11-9518-23_2023-02-14.pdf
|
Скачать |
1 [иранометры ПЕЛЕНГ СФ-06-21 (далее - пиранометры) предназначены для измерения энергетической освещенности, создаваемой солнечным и (или) искусственным излучениями в диапазоне длин волн от 0.3 до 2.8 мкм (стеклянный колпак) и от 0.28 до 4,00 мкм (кварцевый колпак).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 9518 23 |
| Наименование | Пиранометры ПЕЛЕНГ СФ-06-21 |
| Год регистрации | 2023 |
| Номер сертификата | 16040 |
| Дата регистрации | 2023-02-14 |
| Срок действия | 2028-02-14 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 25, 220114, г. Минск,
Контакты: (017) 389-11-00 / (017) 389-11-24 / E-mail: info@peleng.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.3436-2022 «СОЕИ РБ. Пиранометры ПЕЛЕНГ СФ-06-21. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 11 9518 23 [2023-02-14]
rb-03-11-9518-23_2023-02-14.pdf
|
Скачать |
Описание типа
Назначение
1 [иранометры ПЕЛЕНГ СФ-06-21 (далее - пиранометры) предназначены для измерения энергетической освещенности, создаваемой солнечным и (или) искусственным излучениями в диапазоне длин волн от 0.3 до 2.8 мкм (стеклянный колпак) и от 0.28 до 4,00 мкм (кварцевый колпак).
Область применения: метеорология, сельское хозяйство.
Описание
Пиранометр состоит из головки пиранометра и блока электронного.
Головки пираномегров выпускают в четырех исполнениях:
ACT - головка пиранометра со стеклянным колпаком и аналоговым выходом;
1 (СТ - головка пиранометра со стеклянным колпаком и цифровым выходом;
АКТ - головка пиранометра с кварцевым колпаком и аналоговым выходом;
ЦК Г - головка пиранометра с кварцевым колпаком и цифровым выходом.
Принцип действия пиранометров основан на преобразовании манганин-копстантановыми термобатареями головки пиранометра энергетической освещенности, создаваемой солнечным или искусственным излучением, в электрический сигнал в аналоговой форме. Аналоговый сигнал с головки пиранометра поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного в виде мгновенного значения измеряемой величины напряжения постоянного тока пропорционального энергетической освещенности либо передается на персональный компьютер (далее - ПК), подключенный по интерфейсу R.S-485 через преобразователь интерфейсов, где с помощью программного обеспечения (далее - ПО) «Peleng Meteo Actinometry» отображается на экране монитора ПК в виде значения энергетической освещенности.
Для работы с пираномеграми используется ПО «ActinometryService», предназначенное для проверки работоспособности и настройки головок пиранометра ЦСТ и (или) ЦК I и ПО «Peleng Meteo Actinometry» осуществления срочных наблюдений, корректировки значений при необходимости, ведения архива наблюдений и вывода на печать.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3. Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Пределы допускаемого значения отклонения от линейности показаний в диапазоне измерений энергетической освещенности от 0.00 до 2.00. кВт/м2 |
±0,01 |
|
Пределы допускаемой основной относительной погрешности при измерении энергетической освещенности. % |
±10.0 |
|
Наименование |
Значение_______ |
|
Коэффициент преобразования при нормальном падении радиации на головку пиранометра, мВаг/кВт, не менее |
8 |
|
Предел относительного среднего квадратического отклонения результата измерения коэффициента преобразования, % |
0,3 |
|
Диапазон измерений напряжения постоянного тока блоком электронным па выходе головок пиранометра ACT, АКТ, ЦСТ, ЦКТ, мВ |
от минус 50,00 до плюс 50,00 |
|
Пределы допускаемой абсолютной погрешности каналов блока электронного при измерении напряжения постоянного тока. мВ |
±(0.00 lUinM+0.01), где и,пм - значение напряжения на выходе головки пиранометра ACT, головки пиранометра АКТ, головки пиранометра ЦСТ, головки пиранометра ЦКТ, мВ |
|
Пределы относительной погрешности аналого-цифрового преобразования при передаче информации по цифровому каналу головки пиранометра ЦСТ, ЦКТ с подключенным кабелем цифровых цепей Ц, % |
±0,3 |
|
Выходное сопротивление. Ом, не более |
60 |
|
Время установления выходного сигнала, с, не более |
20 |
|
Значение поправочных множителей (Fh) при различных значениях угла (Ь) падения светового излучения (или высоты Солнца h) |
указаны в таблице 2 |
|
Отклонение поправочных множителей азимутальных направлений 90°; 180°; 270° от поправочного множителя азимутального направления 0°, при высоте солнца h = 20°, %, не более |
10 |
Таблица 2 - Значения поправочных множителей (Fh) при различных значениях угла (Ь) падения светового излучения (или высоты Солнца h)
|
Наименование |
Значение | ||||||
|
Угол падения светового излучения(Ь) |
80° |
75° |
70° |
60° |
50° |
40° |
20° |
|
Высота Солнца (h) |
10° |
15° |
20° |
30° |
40° |
50° |
70° |
|
Поправочный множитель (Fh) |
от 0.86 до 1,20 |
от 0,88 до 1.16 |
от 0,89 до 1,13 |
от 0.92 ДО 1,09 |
от 0,93 до 1.08 |
от 0,95 до 1,06 |
от 0.97 до 1,03 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3. Таблица 3
|
Наименование |
Значение |
|
Диапазон длин волн, мкм для головок пиранометра ACT. ЦСТ для головок пиранометра АКТ. ЦКТ |
от 0.3 до 2.8 от 0,28 до 4.00 |
|
Диапазон напряжения питания блока электронного от источника постоянного тока, В |
от 21,6 до 26.4 |
|
Потребляемая мощность блока электронного, Вт, не более |
5 |
|
Наименование |
_______Значение_______ |
|
Диапазон напряжения питания постоянного тока головки | |
|
пиранометра ЦСТ. головки пиранометра ЦКТ, В |
от 6 до 24 |
|
Потребляемая мощность головки пиранометра ЦСТ, головки пиранометра ЦСТ. Вт. не более |
0,30 |
|
Габаритные размеры, мм. не более головки пиранометра ACT, АКТ (диамстрхвысота) |
105x95 |
|
головки пиранометра ЦСТ. ЦКТ (диаметрхвысота) |
105x105 |
|
блок электронный (длинахширинахвысота) |
200x200x120 |
|
Масса, кг. не более головки пиранометра ACT. АКТ |
1,00 |
|
головки пиранометра ЦСТ, ЦКТ |
1.10 |
|
блок электронный |
3.00 |
|
Степень защиты, обеспечиваемая оболочкой головки пиранометра ACT, АКТ, ЦСТ, ЦКТ, блока электронного по ГОСТ 14254-2015 |
1Р65 |
|
Условия эксплуатации: | |
|
диапазон температуры окружающего воздуха, °C |
от минус 60 до плюс 80 |
|
верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % |
100-2 |
|
диапазон атмосферного давления. кПа |
от 60 до 110 |
|
Пределы допускаемой дополнительной погрешности измерения энергетической освещенности при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне рабочей температуры от минус 60 °C до плюс 15 °C и от 25 °C до плюс 80 °C |
±1.5 % |
Комплектность
Таблица 4
|
Наименование Пиранометр ПЕЛЕНГ СФ-06-21 в составе: |
Количество |
|
головка пиранометра ACT. головка пиранометра АКТ1’ |
1 |
|
головка пиранометра ЦСТ. головка пиранометра ЦКТ1* | |
|
блок электронный1* |
1 |
|
преобразователь интерфейсов1* | |
|
Кабель аналоговых цепей (А) ’* |
1 |
|
Кабель цифровых цепей (Ц) ” |
1 |
|
Коробка (для головки пиранометра ACT, головки пиранометра ЦСТ. головки пиранометра АКТ. головки пиранометра ЦКТ) '* |
1 |
|
Чехол (для головки пиранометра ACT, головки пиранометра ЦСТ. головки пиранометра АКТ. головки пиранометра ЦКТ) ’* |
1 |
|
Коробка (для блока электронного) '* |
1 |
|
Чехол (для блока электронного) '* |
1 |
|
Чехол (для кабеля) ’* |
1 |
|
ПО «ActinometryService», «Peleng Meteo Actinometry»2* |
1 |
|
Руководство по эксплуатации 6251.00.00.000 РЭ |
1 |
|
Паспорт 6251.00.00.000 ПС |
1 |
|
Наименование |
К о л и ч ество______ |
|
Методика поверки МРБ МП.3436-2022 |
1 |
|
Чехол (для документации) |
1 |
и Комплект поставки и количество определяется заказом.
р Предоставляется посредством сети интернет с помощью ссылки на скачивание или
| доступно к загрузке на сайте ОАО «Пеленг».
Место нанесения знака утверждения типа средств измерений: знак утверждения тина наносится па титульный лист паспорта 6251.00.00.000 ПС и руководства по эксплуатации 6251.00.00.000 РЭ.
Поверка осуществляется по МРБ МП.3436-2022 «Система обеспечения единства измерений Республики Беларусь. Пиранометры ПЕЛЕНГ СФ-06-21. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к тину средств измерений:
ТУ 13Y 100230519.174-2021 «Пиранометры ПЕЛЕНГ СФ-06-21. Технические условия»; технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/201 1);
методику поверки:
МРБ МП.3436-2022 «Система обеспечения единства измерений Республики Беларусь. Пиранометры ПЕЛЕНГ СФ-06-21. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5_________________________________________________________________________
Наименование, тип средств поверки ,
Вольтметр универсальный В7-65____________________________________________
Установка актинометрическая 1Ю-4_____
Эталонный пиранометр Пеленг СФ-06, 2-го разряда ГОСТ 8.195-2013___
Эталонный актинометр Пеленг СФ-12. 1-го разряда ГОСТ 8.195-2013____________
Секундомер электронный «Интеграл С-01»___________________________________
Труба для установки пиранометра ПО-11___
Термогигрометр UNITESS ТНВ1_________________________________________
Многофункциональный калибратор MC2-R_____
Примечание - Допускается применять другие средства поверки, обеспечивающие
| определение метрологических характеристик пиранометра с требуемой точностью
Идентификация программного обеспечения: приведена в таблице 6. Таблица 6
|
11аименование ПО |
Номер версии ПО (идс нги ф и ка ци о н н ы й помер) |
Контрольная сумма |
|
«Actin ometry S erv i ce » |
V.I.0.0.0 |
7b338eff9a801899426ecad8f68915cd |
|
«Pcleng Meteo Actinometry» |
V.I.0.0.2 |
b25688c808c9d31 a 163924963e47c882 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: пиранометры ПЕЛЕНГ СФ-06-21 соответствуют требованиям ТУ BY 100230519.174-2021. ТР ТС 020/2011.
I [роизводитель средств измерений
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)
220114. Республика Беларусь, г. Минск, ул. Макаенка. 25 Телефон: +375 17 389-11-00 факс:+ 375 17 389-11-24 e-mail: info@peleng.by www.peleng.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие
«Белорусский государственный институт метрологии» (БелГИМ) Республика Беларусь, 220053. г. Минск, Старовиленский тракт. 93 Телефон: +375 17 374-55-01 факс:+375 17 244-99-38 e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 листе.
Директор БелГИМ А .В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

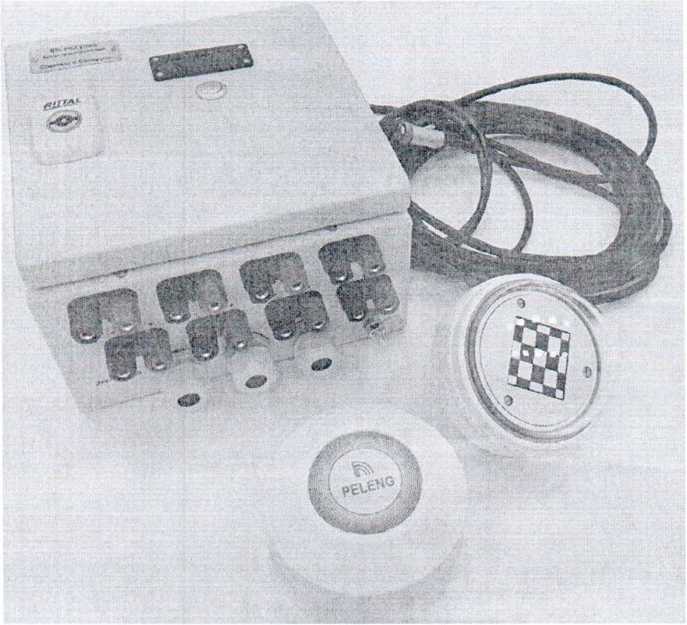

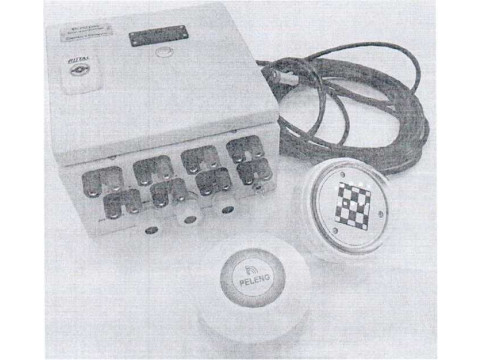

Рисунок 1.1 - Общий вид пиранометров ПЕЛЕНГ СФ-06-21 (в комплектации головка пиранометра ACT или головка пиранометра АКТ, с блоком электронным и кабелем аналоговых цепей (А)) (изображение носит иллюстративный характер)
Рисунок 1.2 - Общий вид пиранометров ПЕЛЕНГ СФ-06-21 (в комплектации головка пиранометра ЦСТ или головка пиранометра ЦК Г с кабелем цифровых цепей (Ц)) (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

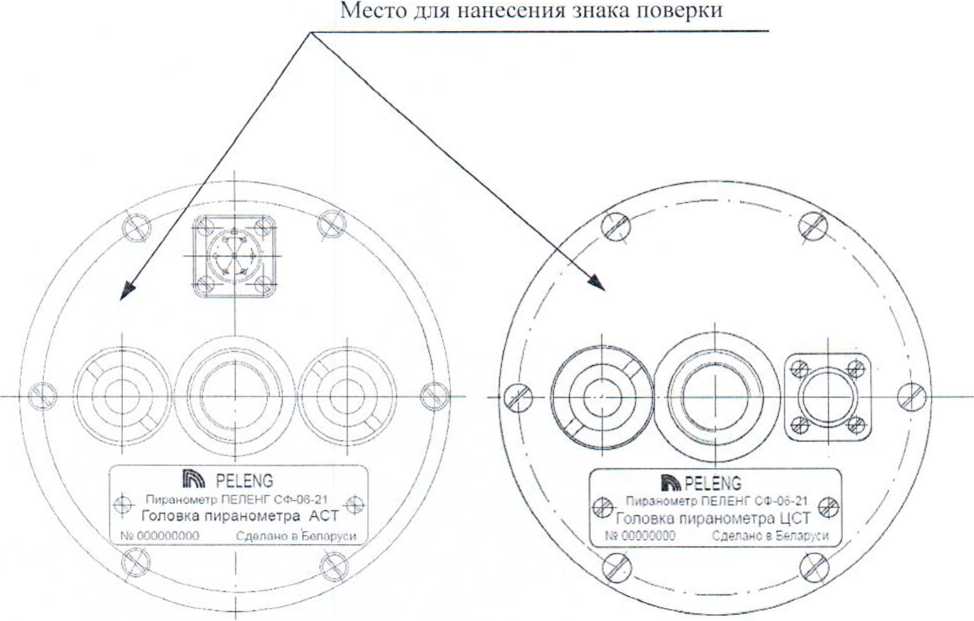

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Приложение 3 (обязательное)
Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа

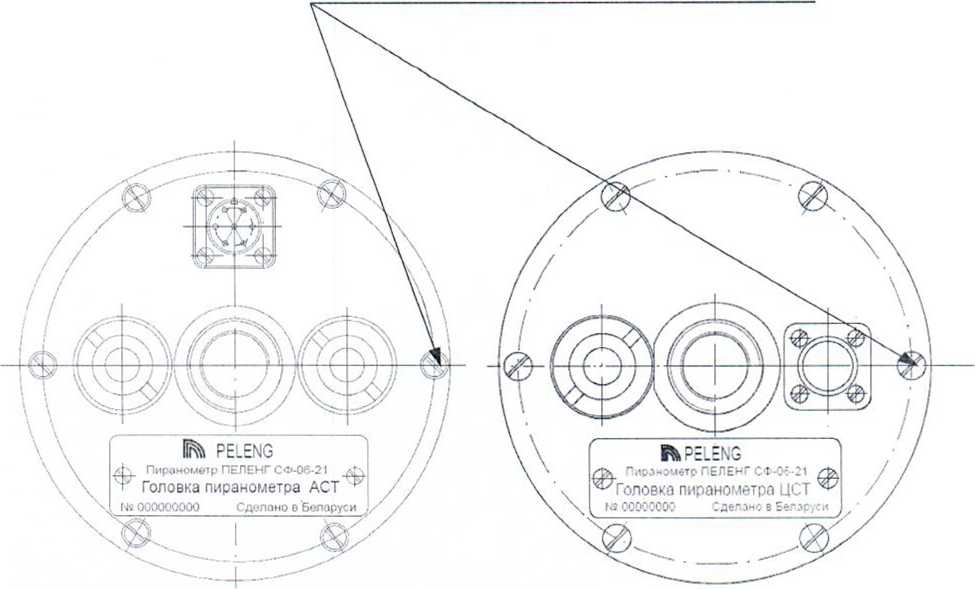

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
