Измерители температуры почвы СФ-15
| Номер в ГРСИ РФ: | РБ 03 10 4312 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Измерители температуры почвы СФ-15 (далее - прибор) предназначены для измерения температуры почвы на глубине до 4 см в полевых условиях сельскохозяйственных предприятий, при проведении научных исследований в учреждениях министерства сельского хозяйства, на метеорологических станциях сети гидрометеоцентров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4312 17 |
| Наименование | Измерители температуры почвы СФ-15 |
| Год регистрации | 2017 |
| Номер сертификата | 11216 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2051-2010. |
Поверители
Скачать
|
Описание типа РБ 03 10 4312 17 [2010-10-08]
rb-03-10-4312-17_2010-10-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4312 17 [2018-04-24]
rb-03-10-4312-17_2018-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4312 17 [2013-10-17]
rb-03-10-4312-17_2013-10-17.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры почвы СФ-15 (далее - прибор) предназначены для измерения температуры почвы на глубине до 4 см в полевых условиях сельскохозяйственных предприятий, при проведении научных исследований в учреждениях министерства сельского хозяйства, на метеорологических станциях сети гидрометеоцентров.
Область применения - сельское хозяйство, метеорология.
Описание
Прибор состоит из датчика температуры почвы (далее - датчик) и пульта.
Принцип работы прибора основан на изменении электрического сопротивления термочувствительного элемента датчика от температуры. Электрическое сопротивление от датчика поступает на пульт, где оно измеряется и преобразуется с помощью аналогово-цифрового преобразователя в значение температуры.
Для измерений температуры почвы на различных участках прибор может комплектоваться, в зависимости от варианта исполнения, датчиками в количестве от 1 до 10 шт., при этом каждый датчик имеет свой идентификационный номер. Датчики устанавливаются непосредственно в грунт на различных участках, оператор поочерёдно обходит участки и, присоединяя датчики к пульту, проводит измерения, при этом на дисплее пульта отображается информация о номере подключённого датчика и результат измерений, которая сохраняется в памяти пульта.
Результаты измерений, выполненные прибором, могут быть переданы по интерфейсу RS-232 на персональный компьютер и использованы для дальнейшей обработки и статистики.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

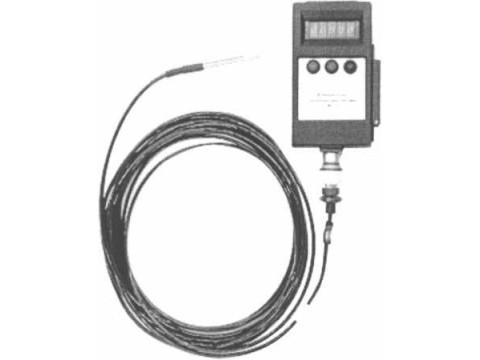

Внешний вид прибора представлен на рисунке 1.
Рисунок 1 - Измеритель температуры почвы СФ-15. Внешний вид
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик прибора. Идентификационные данные ПО приведены в таблице 1.
______Таблица 1 - Идентификационные данные ПО______________________________
|
Обозначение прибора |
Наименование ПО |
Номер версии ПО |
|
СФ-15 |
Внутреннее ПО |
V1.0 |
|
Внешнее ПО |
1.0.0.0 | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО прибора останется без изменений | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Диапазон измерений температуры почвы, °C |
от минус 30 до плюс 30 |
|
2 Пределы допускаемой абсолютной погрешности, °C, не более |
±0,5 |
|
3 Диапазон напряжений питания от встроенного источника постоянного тока, В |
от 4,5 до 6,6 |
|
4 Ток потребления, мА, не более |
250 |
|
5 Выходной интерфейс |
RS-232 |
|
6 Степень защиты оболочки по ГОСТ 14254: - пульта - датчика |
IP40 IP58 # / ® |
Продолжение таблицы 2
|
1 |
2 |
|
7 Условия эксплуатации прибора: -диапазон температур окружающей среды, °C - относительная влажность |
от минус 30 до плюс 30 до 98 % при температуре 25 °C |
|
8 Условия транспортирования прибора: -температура окружающей среды, °C - относительная влажность |
от минус 50 до плюс 50 до 95 % при температуре плюс 25 °C |
|
9 Габаритные размеры, мм, не более: - пульт - датчик |
200x120x50 9920x35x35 |
|
10 Масса, кг, не более: - пульт - датчик |
0,5 0,5 |
Знак утверждения типа
Знак Утверждения типа на табличку прибора и (или) на руководство по эксплуатации наносится типографским способом.
Комплектность
Комплект поставки прибора приведён в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Вариант исполнения 6276.00.00.000-* | |||||||||
|
- |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 | ||
|
6276.01.00.000 |
Пульт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
6276.02.00.000 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
6276.02.00.000-01 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
6276.02.00.000-02 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||
|
6276.02.00.000-03 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |||
|
6276.02.00.000-04 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 |
1 | ||||
|
6276.02.00.000-05 |
Датчик температуры почвы |
1 |
1 |
1 |
1 |
1 | |||||
|
6276.02.00.000-06 |
Датчик температуры почвы |
1 |
1 |
1 |
1 | ||||||
|
6276.02.00.000-07 |
Датчик температуры почвы |
1 |
1 |
1 | |||||||
|
6276.02.00.000-08 |
Датчик температуры почвы |
1 |
1 | ||||||||
|
6276.02.00.000-09 |
Датчик температуры почвы |
1 | |||||||||
|
Кабель SCF-12/10 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Футляр |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
1530.100230519.6276-01 90 01 |
Программное обеспечение |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Комплект запасных частей |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
6276.03.00.000-(09) |
Комплект тары |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
6276.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
6276.00.00.000 ПС |
Паспорт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
МРБ МП.2051-2010 |
Методика поверки |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Примечание:
Комплектация осуществляется в соответствии с договором на поставку
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.193-2010 «Измеритель температуры почвы СФ-15».
Методика поверки МРБ МП.2051-2010 «Измеритель температуры почвы СФ-15. Методика поверки».
Заключение
Измеритель температуры почвы СФ-15 соответствует требованиям технических условий ТУ BY 100230519.193 - 2010, ТР ТС 020/2011 (декларация соответствия ЕАЭС № BY/112 11.01.ТР004 003 23221 до 17.07.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053, г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
