Преобразователи измерительные переменного тока Е854-М1

Назначение

Преобразователи измерительные переменного тока Е854-М1 (далее - ИП) предназначены для линейного преобразования переменного тока в унифицированный электрический сигнал постоянного тока.

ИП применяют для контроля токов электрических систем и установок при комплексной автоматизации объектов электроэнергетики в АСУ ТП энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

По способу преобразования ИП относятся к выпрямительным преобразователям, т.е. преобразование происходит по формуле:

1вых = Кл/ивх2Аиц,                           (1)

где 1вых - выходной сигнал, мА;

К - коэффициент пропорциональности;

Ubx- величина входного напряжения, В;

Auq - коэффициент преобразования напряжения.

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки контактных узлов; контактных узлов; одной печатной платы; измерительного трансформатора и трансформатора питания.

Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.

ИП относятся к оборудованию, эксплуатируемому в производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Модификации имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

Фотографии общего вида и места для нанесения клейм приведены на рисунках 1.1 и 1.2.

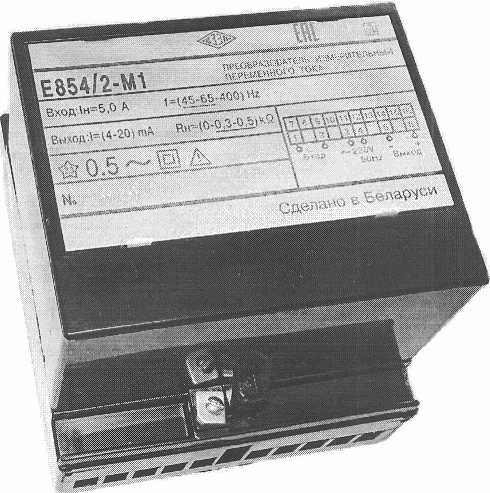

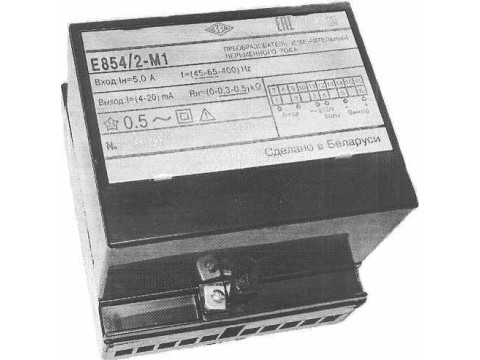

Рисунок 1.1 - Общий вид ИП

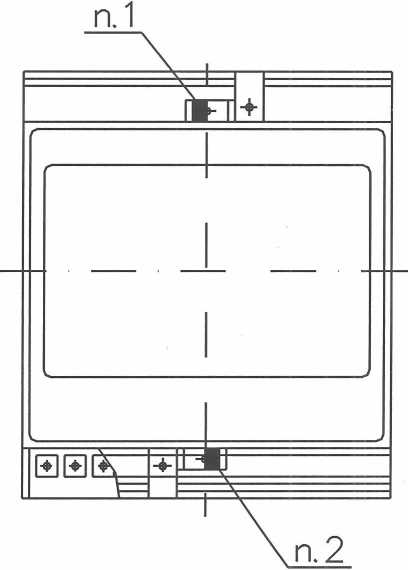

1 Клеймо ОТК;

2 Клеймо поверителя

Рисунок 1.2 - Места нанесения клейм

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификации, диапазоны измерений преобразуемых входных сигналов, диапазоны изменения выходных сигналов, диапазоны изменения сопротивления нагрузки:

Таблица 1

Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала соответствует наибольшему значению выходного сигнала (5 мА или 20 мА).

Частота входного сигнала для Е854/1-М1, Е854/2-М1 от 45 до 65 Гц, для Е854/3-М1 от 1950 до 2050 Гц.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 или 60 Гц или 240 В частотой 60 Гц.

Мощность, потребляемая преобразователем, не более:

от цепи входного сигнала - 0,2 ВА;

от цепи питания - 4 В А.

Масса не более 0,7 кг.

Габаритные размеры не более 125x110x100 мм.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности до 95 % при температуре 35 °C.

['($> \

|| /Государственный реестр]

II I средств измерений / \\ \ Республики Беларусь / у. \Для документов/ i

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 60 °C.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 ч.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-7536.058-91 «Преобразователи измерительные переменного тока Е854-М1 и напряжения переменного тока Е855-М1».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ.133-2005 «Преобразователи измерительные переменного тока Е854-М1. Методика поверки», согласована РУП «Витебский ЦСМС».

Для документов

лист 4 из 5

Заключение

Преобразователи измерительные переменного тока Е854-М1 соответствуют требованиям ТУ 25-7536.058-91, ГОСТ 24855-81, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 24 месяца для исполнения АС, 12 месяцев для остальных исполнений.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,

210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003.

НИИЦ РУП «БелГИМ»

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
