Преобразователи измерительные серии MCR

Номер в ГРСИ РФ: РБ 03 13 4420 17
Раздел: Средства измерений электрических величин [13]
Производитель / заявитель: "Phoenix Contact GmbH & Co. KG", Германия
Скачать
Описание типа РБ 03 13 4420 17 [2017-12-14]
rb-03-13-4420-17_2017-12-14.pdf
Скачать
Описание типа РБ 03 13 4420 17 [2012-07-18]
rb-03-13-4420-17_2012-07-18.pdf
Скачать
Нет данных о поставщике

Преобразователи измерительные серии MCR предназначены для преобразования входных аналоговых сигналов (напряжения постоянного (переменного) тока или силы постоянного (переменного) тока, сигналов от термопар, термопреобразователей сопротивления) в выходные аналоговые сигналы (напряжения постоянного тока, силы постоянного тока) с полной гальванической развязкой входных, выходных цепей и цепей электропитания.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 13 4420 17
Наименование Преобразователи измерительные серии MCR
Год регистрации 2017
Номер сертификата 11225
Дата регистрации 2017-07-27
Срок действия 2022-07-27
Получатель сертификата фирма "Phoenix Contact GmbH & Co. KG", Германия (DE)
Производитель / Заявитель

фирма "Phoenix Contact GmbH & Co. KG"

Адрес: 32823, Blomberg

Контакты: +49/5235/3-00 / +49/5235/3-4 12 00

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП.2229-2012 (изменение №1).

Поверители

Скачать

Описание типа РБ 03 13 4420 17 [2017-12-14]
rb-03-13-4420-17_2017-12-14.pdf
Скачать
Описание типа РБ 03 13 4420 17 [2012-07-18]
rb-03-13-4420-17_2012-07-18.pdf
Скачать

Описание типа

Назначение

Преобразователи измерительные серии MCR предназначены для преобразования входных аналоговых сигналов (напряжения постоянного (переменного) тока или силы постоянного (переменного) тока, сигналов от термопар, термопреобразователей сопротивления) в выходные аналоговые сигналы (напряжения постоянного тока, силы постоянного тока) с полной гальванической развязкой входных, выходных цепей и цепей электропитания.

Преобразователи применяются в составе систем регулирования, контроля и управления технологическими процессами в промышленности.

Применяются в различных областях хозяйственной деятельности.

Описание

Принцип действия преобразователей основан на модуляции измерительного сигнала (наложение измерительного сигнала на несущую частоту), аналого-цифровом преобразовании, с последующей гальванически разделенной передачей двоичных разрядов и цифро-аналоговом преобразовании.

Аналоговый сигнал подается на вход электронных микросхем, входящих в состав преобразователя. Микропроцессор обрабатывает сигналы и передает в цифровом виде через оптопары на цифро-аналоговый преобразователь выходной цепи.

Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты с микросхемами и оптопарами. Оптопары выполняют функцию гальванической развязки цепей. Печатные платы устанавливаются в корпуса из полимерных материалов. Клеммы для подключения входных, выходных цепей и цепей электропитания расположены в корпусе

Конфигурирование преобразователей может осуществляться с ^помощью программного обеспечения либо с помощью программного обеспеи<жйяздгЧР1Р-переключателей. Версия программного обеспечения ANALOG-CONF для конфигурирования не ниже V 1.4.11.

Преобразователи имеют различные исполнения в зависимости от параметров входного и выходного сигнала, гальванической развязки питания преобразователя входов и выходов, количества каналов.

В наименовании преобразователей используются обозначения:

- для преобразователей MINI MCR-SL-PT100-LP, MINI MCR-SL-PT100-LP-SP, MINI MCR-SL-PT100-LP-NC, MINI MCR-SL-PT100-LP-NC-SP

MINI MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

РТ100 - тип входного сигнала - термопреобразователь сопротивления РП00 по ГОСТ 6651-2009;

LP - пассивный преобразователь;

SP - пружинный контакт (обозначение отсутствует для винтовых контактов)

NC - не сконфигурирован изготовителем.

-для преобразователей MINI MCR-SL-R-UI, MINI MCR-SL-R-UI-SP

MINI MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

R - тип входного сигнала (сопротивление постоянному току);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов), -для преобразователей MINI MCR-2-POT-UI, MINI MCR-2-POT-UI-C, MINI MCR-2-POT-UI-PT, MINI MCR-2-POT-UI-PT-C

MINI MCR-2 - модификация преобразователя;

POT - тип входного сигнала (потенциометрические датчики);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

РТ- пружинные контакты (обозначение отсутствует для винтовых контактов):

С - сконфигурирован изготовителем по заказу.

- для преобразователей MINI MCR-SL-PT100-UI, MINI MCR-SL-PT100-UI-SP

MINI MCR-SL-PT100-UI-NC, MINI MCR-SL-PT100-UI-SP-NC

MINI MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

РТ100 - тип входного сигнала - термопреобразователь сопротивления Pt100 по ГОСТ 6651-2009;

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов);

NC - не сконфигурирован изготовителем.

- для преобразователей MINI MCR-SL-PT100-UI-200, MINI MCR-SL-PT100-UI-200-SP.

MINI MCR-SL-PT100-UI-200-NC, MINI MCR-SL-PT100-UI-200-SP-NC

MINI MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

РТ100 - тип входного сигнала - термопреобразователь сопротивления Pt 100 по ГОСТ 6651-2009;

III - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

200 - верхний предел входного сигнала;

SP - пружинный контакт (обозначение отсутствует для винтовых контактов!

NC - не сконфигурирован изготовителем.                и я

- для преобразователей МАСХ MCR-SL-CAC-5-I, МАСХ MCR-SL-CAC-5-I-UP. МАСХ MCR-SL-CAC-12-I-UP

МАСХ MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

САС - тип входного сигнала (САС - сила переменного тока);

5(12) - максимальное значение входного сигнала;

I - тип выходного сигнала (I - сила постоянного тока);

UP - расширенный диапазон по напряжению питания (от 20 до 253 В).

-для преобразователей МАСХ MCR-EX-SL-TC-I, МАСХ MCR-EX-SL-TC-I-NC, МАСХ MCR-SL-TC-I, МАСХ MCR-SL-TC-I-NC

МАСХ MCR - модификация преобразователя;

ЕХ - взрывозащищенное исполнение;

SL - стандартное исполнение корпуса;

ТС - тип входного сигнала (сигналы от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004, напряжение постоянного тока);

I - тип выходного сигнала (I - сила постоянного тока);

NC - не сконфигурирован изготовителем.

- для преобразователей МАСХ MCR-EX-SL-RTD-I, МАСХ MCR-EX-SL-RTD-I-NC. МАСХ MCR-EX-SL-RTD-I-SP, МАСХ MCR-EX-SL-RTD-I-SP-NC, МАСХ MCR-SL-RTD-I, МАСХ MCR-SL-RTD-I-NC, МАСХ MCR-SL-RTD-I-SP, МАСХ MCR-SL-RTD-I-SP-NC

МАСХ MCR - модификация преобразователя;

ЕХ - взрывозащищенное исполнение;

SL - стандартное исполнение корпуса;

RTD - тип входного сигнала (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивление постоянному току);

I - тип выходного сигнала (I - сила постоянного тока);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов);

NC - не сконфигурирован изготовителем.

- для преобразователей MCR-SL-S-100-U, MCR-SL-S-200-U, MCR-SL-S-400-U, MCR-SL-S-100-I-LP, MCR-SL-S-200-I-LP, MCR-SL-S-400-I-LP

MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

S - тип входного сигнала (S - сила переменного тока);

100 (200 или 400) - максимальное значение входного сигнала:

U (I) - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

LP - пассивный преобразователь.

-для преобразователей MCR-S-1-5-UI-DCI, MCR-S-1-5-UI-SW-DCI-NC, MCR-S-1-5-UI-DCI, MCR-S-1-5-UI-DCI-NC, MCR-S-10-50-UI-SW-DCI, MCR-S-10-50-UI-SW-DCI-NC, MCR-S-10-50-UI-DCI, MCR-S-10-50-UI-DCI-NC

MCR - модификация преобразователя;

S - тип входного сигнала (S - сила переменного тока);

1-5 (10-50) - максимальное значение входного сигнала;

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

SW - выходной переключающий контакт;

DCI - гальваническая развязка по питанию, входам и выходам:

NC - не сконфигурирован изготовителем.

-для преобразователя MCR-VAC-UI-O-DC

MCR - модификация преобразователя;

VAC - тип входного сигнала (VAC - напряжение переменного тока);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

О - без релейного выходного контакта;

DC - выходной сигнал силы постоянного тока.

-для преобразователя MCR-SL-PT100-LP-I

MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

РТ100 - тип входного сигнала - термопреобразователь сопротивления Pt100 по ГОСТ 6651-2009;

LP - пассивный преобразователь;

I - тип выходного сигнала (I - сила постоянного тока).

- для преобразователей MINI MCR-SL-SHUNT-UI, MINI MCR-SL-SHUNT-UI-SP, MINI MCR-SL-SHUNT-UI-NC, MINI MCR-SL-SHUNT-UI-SP-NC

MINI MCR - модификация преобразователя;

SL - стандартное исполнение корпуса;

SHUNT - измерения силы постоянного тока через шунт;

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов):

NC - не сконфигурирован изготовителем.

-для преобразователей MCR-SLP-1-5-UI-0

MCR - модификация преобразователя;

SLP - пассивный преобразователь для измерения переменного тока;

1-5 - максимальное значение входного сигнала;

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

0 - выходной сигнал постоянного тока 0-20 мА.

- для преобразователей МАСХ MCR-T-UI-UP, МАСХ MCR-T-UI-UP-C, МАСХ MCR-T UI-UP-SP, МАСХ MCR-T-UI-UP-SP-C, МАСХ MCR-T-UIREL-UP, МАСХ MCR-T-UIREL-UP-SP; МАСХ MCR-EX-T-UIREL-UP, МАСХ MCR-EX-T-UIREL-UP-SP

МАСХ MCR - модификация преобразователя;

ЕХ - взрывозащищенное исполнение;

Т - тип входного сигнала (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивление постоянному току, сигналы от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004, напряжение постоянного тока);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

REL - выходной переключающий контакт;

UP - расширенный диапазон по напряжению питания (от 24 до 230 В);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов):

С - сконфигурирован изготовителем по заказу.

- для преобразователей МАСХ MCR-EX-T-UI-UP, МАСХ MCR-EX-T-UI-UP-C, МАСХ MCR-EX-T-UI-UP-SP, МАСХ MCR-EX-T-UI-UP-SP-C

МАСХ MCR - модификация преобразователя;

ЕХ - взрывозащищенное исполнение:

Т - тип входного сигнала (сигналы от по ГОСТ 6651-2009, сопротивление

термопреобразователей постоянному TOKy,/f<.

ления от

Лист 4 Лиф

Республики Беларусь термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004, напряжение постоянного тока);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

UP - расширенный диапазон по напряжению питания (от 24 до 230 В);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов)

С - сконфигурирован изготовителем по заказу.

-для преобразователей МАСХ PL-T-UIREL-UP, МАСХ PL-T-UIREL-UP-SP; МАСХ PL-EX-T-UIREL-UP. МАСХ PL-EX-T-UIREL-UP-SP

МАСХ PL - модификация преобразователя (PL - преобразователь выполнен с учетом ISO13849 для применения в машиностроении);

ЕХ - взрывозащищенное исполнение;

Т - тип входного сигнала (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивление постоянному току, сигналы от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004, напряжение постоянного тока);

UI - тип выходного сигнала (I - сила постоянного тока, U - напряжение постоянного тока (опционально));

REL - выходной переключающий контакт;

UP - расширенный диапазон по напряжению питания (от 24 до 230 В);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов):

С - сконфигурирован изготовителем по заказу.

-для преобразователя MINI MCR-TC-UI-NC

MINI MCR - модификация преобразователя;

ТС - тип входного сигнала (сигналы от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

NC - не сконфигурирован изготовителем.

-для преобразователей MINI MCR-RTD-UI-NC, MINI MCR-RTD-UI-SP-NC

MINI MCR - модификация преобразователя;

RTD - тип входного сигнала (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивление постоянному току);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

SP - пружинный контакт (обозначение отсутствует для винтовых контактов):

NC - не сконфигурирован изготовителем.

-для преобразователей MINI MCR-2-TC-UI, MINI MCR-2-TC-UI-C, MINI MCR-2-TC-UI-РТ, MINI MCR-2-TC-UI-PT-C

MINI MCR-2 - модификация преобразователя;

ТС - тип входного сигнала (сигналы от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

РТ- пружинные контакты (обозначение отсутствует для винтовых контактов):

С - сконфигурирован изготовителем по заказу.

-для преобразователей MINI MCR-2-RTD-UI, MINI MCR-2-RTD-UI-C, MINI MCR-2-RTD-UI-PT, MINI MCR-2-RTD-UI-PT-C.

MINI MCR-2 - модификация преобразователя;

RTD - тип входного сигнала (сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009, сопротивление постоянному току);

UI - тип выходного сигнала (U - напряжение постоянного тока, I - сила постоянного тока);

С - сконфигурирован изготовителем по заказу.

-для преобразователей МАСХ MCR-VDC, МАСХ MCR-VDC-PT

МАСХ MCR - модификация преобразователя;

VDC - тип входного сигнала (VDC - напряжение постоянного тока);

РТ- пружинные контакты (обозначение отсутствует для винтовых контактов). Место нанесения знака поверки приведено в приложении к описанию типа.

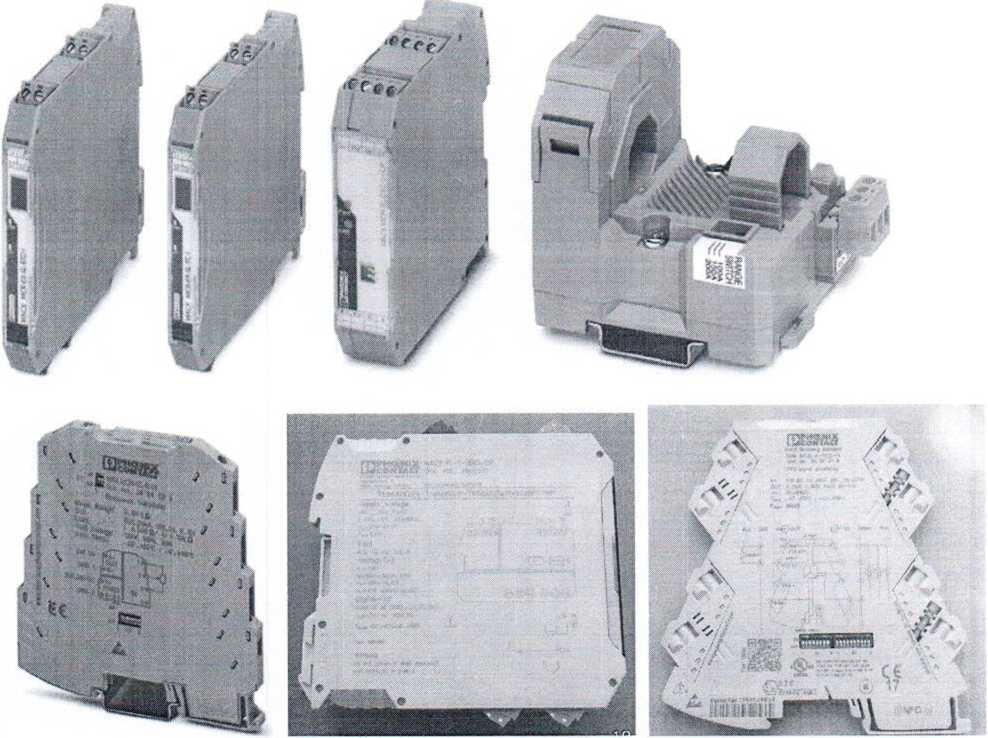

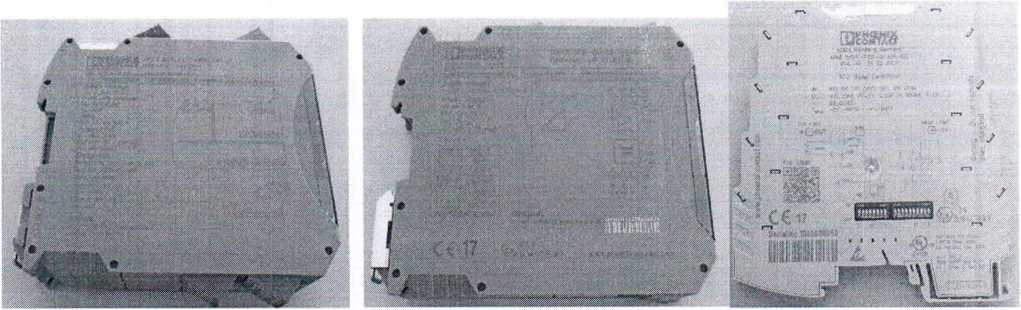

Внешний вид преобразователей представлен на рисунке 1.

Рисунок 1 - Внешний вид преобразователей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1 22

Таблица 1 - Преобразователи MINI MCR-SL-PT100-LP, MINI MCR-SL-PT100-LP-SP MINI MCR-SL-PT100-LP-NC. MINI MCR-SL-PT100-LP-NC-SP

Наименование характеристики

Значение

Диапазон входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009

РП00 (от минус 150 °C до плюс 300 °C)

Диапазоны выходного токового сигнала преобразователя

от 4 до 20 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,25

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Напряжение питания, В

от 12 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5% до 95%

Таблица 2 - Преобразователи MINI MCR-SL-R-UI, MIN

MCR-SL-R-UI-SP

Наименование характеристики

Значение

Диапазон входного сигнала от потенциометрических датчиков

от 0 до 100 Ом

от 0 до 100 кОм

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В, от 0 до 10 В. от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА, от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,2 (от 0 до 100 Ом)

±0,1 (от 0 до 100 кОм)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 40 °C до плюс 70 иС от 5% до 95%

Таблица 3   - Преобразователи MINI MCR-2-POT-UI MINI MCR-2-POT-UI-C

MINI MCR-2-POT-UI-PT, MINI MCR-2-POT-UI-PT-C

Наименование характеристики

Значение

Диапазон входного сигнала от потенциометрических датчиков

от 0 до 100 Ом от 0 до 100 кОм

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА, от 20 до 0 мА. от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности. % от ДИ

±0,2 (от 0 до 100 Ом) ±0,1 (от 0 до 100 кОм)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 “С от 5% до 95%

Таблица 4 - Преобразователи MINI MCR-SL-PT100-UI, MINI MCR-SL PT100-UI-SP, MINI MCR-SL-PT100-UI-NC, MINI MCR-SL-PT100-UI-SP-NC

Наименование характеристики

Значение

Диапазон входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009

Pt100 (от минус 150 °C до плюс 850 °C)

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В, от 0 до 10 В. от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,2

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C до 80 % при температуре 25 °C

Таблица 5 - Преобразователи MINI MCR-SL-PT100-UI-200, MINI MCR-SL-PT100-UI-200-SP,

MINI MCR-SL-PT100-UI-200-NC, MINI MCR-SL-PT100-U

-200-SP-NC

Наименование характеристики

Значение

Диапазон входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009

Pt100 (от минус 50 °C до 200 °C)

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА, от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,25

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 10% до 95%

Таблица 6 - Преобразователи МАСХ MCR-SL-CAC-5-I, МАСХ MCR-SL-CAC-5-I-UP. МАСХ MCR-SL-CAC-12-I-UP

Наименование характеристики

Значение

Диапазоны входного сигнала переменного тока частотой 50 Гц

от 0 до 1 А, от 0 до 5 А от 0 до 12 А

Диапазоны выходного токового сигнала преобразователя

от 0 до 20 мА, от 4 до 20 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,5

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Напряжение питания, В

МАСХ MCR-SL-CAC-5-I

МАСХ MCR-SL-CAC-5-I-UP, MCR-SL-CAC-12-I-UP

24 (DC)

от 20 до 253 (AC/DC)

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C

от 10% до 95%____________

Таблица 7 - Преобразователи МАСХ MCR-EX-SL-TC-I, МАСХ MCR-EX-SL-TC-I-NC, МАСХ MCR-SL-TC-I, МАСХ MCR-SL-TC-I-NC

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 200 °C до плюс 1300 °C)

- напряжение постоянного тока

от минус 20 до плюс 70 мВ

Диапазоны выходного токового сигнала преобразователя

от 0 до 20 мА. от 4 до 20 мА

Пределы допускаемой основной погрешности, % от ДИ

±0,1 (для установленного ДИ > 600 С) ±0.1 -600/ДИ (для установлен <ного ДИ < 600 °C)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от 5% до 95%

Таблица 8 - Преобразователи МАСХ MCR-EX-SL-RTD-I, МАСХ MCR-EX-SL-RTD-I-NC

МАСХ MCR-EX-SL-RTD-I-SP, МАСХ MCR-EX-SL-RTD-I-SP-NC, МАСХ MCR-SL-RTD-I

МАСХ MCR-SL-RTD-I-NC, МАСХ MCR-SL-RTD-I-SP, МАСХ MCR-SL-RTD-I-SP-NC

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивления по ГОСТ 6651-2009

Pt100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) 53М (от минус 50 °C до плюс 180 °C)

- от потенциометрических датчиков

от 0 до 2000 Ом

Диапазоны выходного токового сигнала преобразователя

от 0 до 20 мА, от 4 до 20 мА

Пределы допускаемой основной погрешности

0,05 % от ДИ + 0,05 % от П

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02 (для МАСХ MCR-EX-SL-RTD-I, МАСХ MCR-EX-SL-RTD I-NC. МАСХ MCR EX-SL-RTD-I-SP, МАСХ MCR-EX-SL-RTD I SP-NC)

±0,01 (для МАСХ MCR-SL-RTD-I МАСХ MCR-SL-RTD-I-NC. МАСХ MCR-SL-RTD-I-SP, МАСХ MCR-SL-RTD-I-SP-NC)

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 60 °C от 5% до 95%

Таблица 9 - Преобразователи MCR-SL-S-100-U. MCR-SL-S-200-L). MCR-SL-S-400-U MCR-SL-S-100-I-LP, MCR-SL-S-200-I-LP, MCR-SL-S-400-I-LP

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- сила переменного тока частотой 50 Гц MCR-SL-S-100-U, MCR-SL-S-100-I-LP MCR-SL-S-200-U, MCR-SL-S-200-I-LP MCR-SL-S-400-U, MCR-SL-S-400-I-LP

от 0 до 100 А. от 0 до 200 А, от 0 до 400 А,

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

MCR-SL-S-100-U, MCR-SL-S-200-U, MCR-SL-S-400-U

- сила постоянного тока

MCR-SL-S-100-I-LP, MCR-SL-S-200-I-LP, MCR-SL-S-400-I-LP

от 0 до 5 В, от 0 до 10 В

от 4 до 20 мА

Пределы допускаемой основной приведенной погрешности, % от ВП

±1

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ MCR-SL-S-100-U, MCR-SL-S-200-U, MCR-SL-S-400-U MCR-SL-S-100-I-LP, MCR-SL-S-200-I-LP, MCR-SL-S-400-I-LP

±0,035 ±0,025

Напряжение питания, В

от 20 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 60 "С до 80 % при температуре 25 °C

Таблица 10 - Преобразователи MCR-S-1-5-UI-SW-DCI, MCR-S-1-5-UI-SW-DCI-NC, MCR-S-1-5-UI-DCI, MCR-S-1-5-UI-DCI-NC, MCR-S-10-50-UI-SW-DCI, MCR-S-10-50-UI-SW-DCI-NC, MCR-S-10-50-UI-DCI MCR-S-10-50-UI-DCI-NC_________

Наименование характеристики

Значение

Диапазоны входного сигнала переменного тока частотой от 15 до 400 Гц

MCR-S-1-5-UI-SW-DCI, MCR-S-1-5-UI-SW-DCI-NC,

MCR-S-1-5-UI-DCI, MCR-S-1-5-UI-DCI-NC

MCR-S-10-50-Ul-SW-DCI, MCR-S-10-50-UI-SW-DCI-NC,

MCR-S-10-50-UI-DCI, MCR-S-10-50-UI-DCI-NC

от 0 до 11 А

от 0 до 50 А

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 5 до 0 В, от 1 до 5 В от 5 до 1 В, от 0 до 10 В от 10 до 0 В

от 2 до 10 В, от 10 до 2 В

от минус 5 до плюс 5 В

от минус 10 до плюс 10 В

- сила постоянного тока

от 0 до 20 мА, от 20 до 0 мА, от 4 до 20 мА, от 20 до 4 мА.

Пределы допускаемой основной приведенной погрешности, % от ВП

±0,5

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,025

Напряжение питания, В

от 20 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до пв<^бй^х до 80 % при темп^рдтур^ Жс\

V \ f-'eipийтов 23

Таблица 11 - Преобразователь MCR-VAC-UI-O-DC

Наименование характеристики

Значение

Диапазоны входных сигналов напряжения переменного тока частотой от 45 до 400 Гц (номинальное входное сопротивление)

от 0 до 370 В (370 кОм), от 0 до 250 В (250 кОм), от 0 до 170 В, (170 кОм) от 0 до 120 В, (120 кОм).

от 0 до 80 В. (80 кОм)

от 0 до 54 В. (54 кОм), от 0 до 36 В, (36 кОм), от 0 до 24 В (24 кОм)

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 10 В (10 кОм)

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА (0,5 кОм)

Пределы допускаемой основной приведенной погрешности, % от ВП

±1,5

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,02

Напряжение питания, В

от 18,5 до 30,2

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 25 °C до плюс 60 °C до 80 % при температуре 25 °C

Таблица 12 - Преобразователь, MCR-SL-PT100-LP-I

Наименование характеристики

Значение

Диапазон входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009

Pt100 (от минус 200 °C до плюс 650 °C)

Диапазоны выходного токового сигнала преобразователя

от 4 до 20 мА, от 20 до 4 мА

Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления Pt100, °C

±0,2

Напряжение питания, В

от 12 до 35

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 40 °C до плюс 85 °C до 80 % при температуре 25 °C

Таблица 13 - Преобразователи MINI MCR-SL-SHUNT-UI, MINI MCR-SL-SHUNT-UI SP MINI

MCR-SL-SHUNT-UI-NC, MINI MCR-SL-SHUNT-UI-SP-NC

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя

от 0 до 50 мВ, от 0 до 60 мВ

от 0 до 75 мВ. от 0 до 80 мВ.

от 0 до 100 мВ, от 0 до 120 мВ.

от 0 до 150 мВ, от 0 до 200 мВ.

от 0 до 240 мВ, от 0 до 300 мВ

от 0 до 500 мВ, от 0 до 600 мВ

от 0 до 750 мВ, от 0 до 800 мВ

от 0 до 1 В, от 0 до 1,2 В. от 0 до 1,5 В от 0 до 2 В. от 0 до 2,4 В. от 0 до 3 В от  минус 50  до  плюс 50  мВ

от  минус 60  до  плюс 60  мВ

от минус 75 до плюс 75 мВ от минус 80 до  плюс  80  мВ,  от  минус  100

до  плюс  100  мВ.  от  минус  120

до  плюс  120  мВ  от  минус  150

до  плюс  150  мВ,  от  минус  200

до  плюс  200  мВ.  от  минус  240

до  плюс  240  мВ.  от  минус  300

до  плюс  300  мВ.  от  минус  500

до  плюс  500  мВ,  от  минус  600

до  плюс  600  мВ,  от  минус  750

до  плюс  750  мВ,  от  минус  800

до плюс 800 мВ. от минус 1 до   плюс   1   В.   от   минус   1,2

до  плюс  1,2  В.  от  минус  1.5

до плюс 1,5 В, от минус 2 до плюс 2 В, от минус 2,4 до плюс 2,4 В от минус 3 до плюс 3 В

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 10 В, от 2 до 10 В. от 0 до 5 В, от 1 до 5 В. от минус 5 до плюс 5 В от минус 10 до плюс 10 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА

Пределы допускаемой основной приведенной погрешности, % ВП

±0,2

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1°С от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, %

±0,01

Номинальное входное сопротивление, кОм

100

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5% до 95%

Таблица 14 - Преобразователи MCR-SLP-1-5-UI-О

Наименование характеристики

Значение

Диапазоны входного сигнала переменного тока частотой от 50 Гц

от 0 до 1 А, от 0 до 5 А

Диапазоны выходных сигналов преобразователя:

- сила постоянного тока

от 0 до 20 мА

- напряжение постоянного тока

от 0 до 10 В

Пределы допускаемой основной приведенной погрешности, % ВП

±0.5

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, %

±0,015

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 25 °C до плюс 60°C до 80 % при температуре 25 °C

Таблица 15- Преобразователи МАСХ MCR-T-UI-UP, МАСХ MCR-T-UI-UP-C, МАСХ MCR-I-UI-UP-SP, МАСХ MCR-T-UI-UP-SP-C, МАСХ MCR-T-UIREL-UP, МАСХ MCR-T-UIREL-UP-SP

МАСХ MCR-EX-T-UIREL-UP, МАСХ MCR-EX-T-UIREL-UP-SP

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивлений по ГОСТ 6651-2009

Pt 100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) РП000 (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) СиЮО (от минус 50 °C до плюс 200 °C) 53М (от минус 50 °C до плюс 180 °C)

- от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Т (от минус 200 °C до плюс 400 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 200 °C до плюс 1300 °C) S (от минус 50 °C до плюс 1768 °C) R (от минус 50 °C до плюс 1768 °C) В (от 500 °C до 1820 °C)

М (от минус 200 °C до плюс 100 °C) L (от минус 200 °C до плюс 800 °C) А1 (от 0 °C до 2500 °C)

А2 (от 0 °C до 1800 °C) АЗ (от 0°С до 1800 °C)

- напряжение постоянного тока

от минус 1000 до плюс 1000 мВ

- от потенциометрических датчиков

от 0 до 50000 Ом

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от минус 10 до плюс 10 В

- сила постоянного тока

от 0 до 20 мА

Пределы допускаемой основной относительной погрешности, % от ДИ

±0,1

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0.01

V             Листов 23

V. \ "Для            /!

Продолжение таблицы 15

Наименование характеристики

Значение

Напряжение питания, В

от 24 до 230 (DC/AC, 50/60 Гц)

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5 % до 95 %

Таблица 16 - Преобразователи МАСХ MCR-EX-T-UI-UP. МАСХ MCR-EX-T-UI-UP-C МАСХ MCR-EX-T-U1-UP-SP, МАСХ MCR-EX-T-UI-UP-SP-C

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивлений по ГОСТ 6651-2009

Pt 100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) Pt1000 (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) СиЮО (от минус 50 °C до плюс 200 °C) 53М (от минус 50 °C до плюс 180 °C)

- от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Т (от минус 200 °C до плюс 400 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 200 °C до плюс 1300 °C) S (от минус 50 °C до плюс 1768 °C) R (от минус 50 °C до плюс 1768 °C) В (от 500 °C до 1820 °C)

М (от минус 200 °C до плюс 100 °C) L (от минус 200 °C до плюс 800 °C) А1 (от 0 °C до 2500 °C)

А2 (от 0 °C до 1800 °C) АЗ (от 0 °C до 1800 °C)

- напряжение постоянного тока

от минус 1000 до плюс 1000 мВ

- от потенциометрических датчиков

от 0 до 50000 Ом

Диапазоны выходных сигналов преобразователя:

- сила постоянного тока

от 4 до 20 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,1

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 24 до 230 (DC/AC, 50/60 Гц)

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5 % до 95 %

Таблица 17 - Преобразователи МАСХ PL-T-UIREL-UP, МАСХ PL-T-UIREL-UP-SP: МАСХ PL-EX-T-UIREL-UP, МАСХ PL-EX-T-UIREL-UP-SP

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивлений по ГОСТ 6651-2009

Pt100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) РПООО (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) СиЮО (от минус 50 °C до плюс 200 °C) 53М (от минус 50 °C до плюс 180 °C)

- от термоэлектрических преобразователей по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Т (от минус 200 °C до плюс 400 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 200 °C до плюс 1300 °C) S (от минус 50 °C до плюс 1768 °C) R (от минус 50 °C до плюс 1768 °C) В (от 500 °C до 1820 °C)

М (от минус 200 “С до плюс 100 °C) L (от минус 200 °C до плюс 800 °C) А1 (от 0 °C до 2500 °C) А2 (от 0 °C до 1800 °C)

АЗ (от 0 °C до 1800 °C)

- напряжение постоянного тока

от минус 1000 до плюс 1000 мВ

- от потенциометрических датчиков

от 0 до 50000 Ом

Диапазоны выходных сигналов преобразователя:

- сила постоянного тока

от 4 до 20 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,1

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 24 до 230 (DC/AC, 50/60 Гц)

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5 % до 95 %

Таблица 18 - Преобразователи MINI MCR-TC-UI-NC

Наименование характеристики

Значение

Диапазоны входного сигнала от термоэлектрического преобразователя по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Т (от минус 200 °C до плюс 400 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 250 °C до плюс 1300 °C) S (от минус 50 °C до плюс 1768 °C) R (от минус 50 °C до плюс 1768 °C) В (от 500 °C до 1820 °C)

М (от минус 200 °C до плюс 100 °C) L (от минус 200 °C до плюс 800 °C) А1 (от 0 °C до 2500 °C)

А2 (от 0 °C до 1800 °C) АЗ (от 0 °C до 1800 °C)

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В. от 1 до 5 В.

от 0 до 10 В. от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА, от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

При установленном диапазоне ДИ > 600 “С обычный режим считывания

±0,1 (для термопар Е. J, К N, Т, М, L)

±0,2 (для термопар В. R S А1 А2. АЗ)

высокоскоростной режим считывания ±0,2 (для термопар Е, J. К N, Т. М L)

±0,4 (для термопар В. R S, А1 А2 АЗ)

При установленном диапазоне Д < 600 °C обычный режим считывания

±0,1 -600/ДИ (для термопар Е, J, К. N. Т М L) ±0,2-600/ДИ (для термопар В, R. S, А1, А2, АЗ) высокоскоростной режим считывания ±0,2 600/ДИ (для термопар Е, J. К, N. Т, М. L) ±0.4 600/ДИ (для термопар В R S А1 А2 АЗ)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 9,6 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5 % до 95 %

Таблица 19 - Преобразователи MINI MCR-RTD-UI-NC, MINI MCR-RTD-UI-SP-NC

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивлений по ГОСТ 6651-2009

Pt100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) РИООО (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) СиЮО (от минус 50 °C до плюс 200 °C) 53М (от минус 50 °C до плюс 180 °C)

- от потенциометрических датчиков

от 0 до 4000 Ом

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В. от 1 до 5 В, от 0 до 10 В, от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА. от 4 до 20 мА от 20 до 0 мА. от 20 до 4 мА

Пределы допускаемой основной относительной погрешности, % от ДИ

±0,05 (Ом)

±0,1 (Pt для установленного ДИ> 350°C)

±0,1 35ОДИ (Pt для установленного ДИ < 350'0)

±0,3 (Си для установленного ДИ > 200 С) ±0,3-20ОД (Си для установленного ДИ < 200 ‘С)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 9,6 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 20 °C до плюс 65 °C от 5 % до 95 %

Таблица 20 - Преобразователи MINI MCR-2-TC-UI, MINI MCR-2-TC-UI-C, MINI MCR 2-TC-UI PT, MINI MCR-2-TC-UI-PT-C

Наименование характеристики

Значение

Диапазоны входного сигнала от термоэлектрического преобразователя по СТБ ГОСТ Р 8.585-2004

J (от минус 210 °C до плюс 1200 °C) К (от минус 250 °C до плюс 1372 °C) Т (от минус 200 °C до плюс 400 °C) Е (от минус 230 °C до плюс 1000 °C) N (от минус 250 °C до плюс 1300 °C) S (от минус 50 °C до плюс 1768 °C) R (от минус 50 °C до плюс 1768 °C) В (от 500 °C до 1820 °C)

М (от минус 200 °C до плюс 100 °C) L (от минус 200 °C до плюс 800 °C) А1 (от 0 °C до 2500 °C)

А2 (от 0 °C до 1800 °C) АЗ (от 0 °C до 1800 °C)

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В.

от 0 до 10 В, от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА, от 4 до 20 мА от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

При установленном диапазоне ДИ > 600 °C обычный режим считывания ±0,1 (для термопар Е, J, К N, Т, М L) ±0,2 (для термопар В. R. S А1 А2. АЗ) высокоскоростной режим считывания ±0,2 (для термопар Е, J, К, N, Т, М. L) ±0,4 (для термопар В, R. S. А1 А2 АЗ) При установленном диапазоне ДИ < 600 °C обычный режим считывания

±0,1 -600/ДИ (для термопар Е, J, К, N. Т, М L) ±0,2-600/ДИ (для термопар В, R S, А1. А2 АЗ) высокоскоростной режим считывания ±0,2-600/ДИ (для термопар Е, J, К, N, Т. М, L) ±0,4-600/ДИ (для терма lap В, R, S. А1, А2. АЗ)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 9,6 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 40 °C до плюс 70 °C от 5 % до 95 %

Таблица 21 - Преобразователи MINI MCR-2-RTD-UI, MINI MCR-2-RTD-UI-C. MINI MCR-2-RTD-UI-PT, MINI MCR-2-RTD-UI-PT-C

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- от термопреобразователя сопротивлений по ГОСТ 6651-2009

Pt100 (от минус 200 °C до плюс 850 °C) Pt200 (от минус 200 °C до плюс 850 °C) Pt500 (от минус 200 °C до плюс 850 °C) Pt1000 (от минус 200 °C до плюс 850 °C) 100П (от минус 200 °C до плюс 850 °C) 1000П (от минус 200 °C до плюс 850 °C) Си50 (от минус 50 °C до плюс 200 °C) СиЮО (от минус 50 °C до плюс 200 °C) 53М (от минус 50 "С до плюс 180 °C)

- от потенциометрических датчиков

от 0 до 4000 Ом

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от 0 до 5 В, от 1 до 5 В, от 0 до 10 В. от 10 до 0 В

- сила постоянного тока

от 0 до 20 мА. от 4 до 20 мА. от 20 до 0 мА, от 20 до 4 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±0,05 (Ом)

±0.1 (Pt для установленного ДИ > 350 °C)

±0,1 350/Д (Pt для установленного

ДИ < 350 °C)

±0,3 (Си для установленного

ДИ > 200 °C)

±0,3-200/ДИ (Си для установленного

ДИ < 200 °C)

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,01

Напряжение питания, В

от 9,6 до 30

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 40 °C до плюс 70 °C от 5 % до 95 %

Таблица 22- Преобразователи МАСХ MCR-VDC, МАСХ MCR-VDC-PT

Наименование характеристики

Значение

Диапазоны сигналов, подаваемых на вход преобразователя:

- напряжение постоянного тока

от минус 24 до плюс 24 В от минус 36 до плюс 36 В от минус 54 до плюс 54 В от минус 80 до плюс 80 В от минус 120 до плюс 120 В от минус 170 до плюс 170 В от минус 250 до плюс 250 В от минус 370 до плюс 370 В от минус 550 до плюс 550 В

Диапазоны выходных сигналов преобразователя:

- напряжение постоянного тока

от минус 10 до плюс 10 В

- сила постоянного тока

от минус 20 до плюс 20 мА

Пределы допускаемой основной приведенной погрешности, % от ДИ

±1,0

Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % от ДИ

±0,015

Номинальное напряжение питания, В

24

Степень защиты оболочки по ГОСТ 14254-96

IP20

Условия эксплуатации:

Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха

от минус 25 °C до плюс 60 сС от 10 % до 95 %

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входят:

- преобразователи измерительные серии MCR (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);

- руководство для монтажа;

- индивидуальная упаковка.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Phoenix Contact GmbH & Со. KG", Германия ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".

СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".

МРБ МП.2229-2012 "Преобразователи измерительные серии MCR. Методика поверки", с учетом извещения об изменении №1.

Заключение

Преобразователи измерительные серии MCR соответствуют технической документации фирмы "Phoenix Contact GmbH & Со. KG", Германия. ГОСТ 12997-84 ГОСТ 6651-2009, СТБ ГОСТ Р 8.585-2004, ТР ТС 012/2011 (сертификат соответствия № ТС RU С-ОЕ.ГБ05.В.00625 от 02.07.2011 (срок действия - по 02.07.2019) и № ТС RU C-DE.AB72.B.02066 от 16.12.2016 (срок действия - по 15.12.2021), ТР ТС 004/2011 и ТР ТС 020/2011 (сертификат соответствия № ТС RU С-ОЕ.АИ30.В.01082 от 12.11 2014 (срок действия - по 11.11.2019).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.

Смотрите также

РБ 03 13 4376 17
Усилители измерительные разделительные серии МСR
фирма "Phoenix Contact GmbH & Co. KG"
Дата внесения: 2017-07-27
Действителен до: 2022-07-27
РБ 03 25 3821 17
Термометры цифровые медицинские серии LD
фирма "Little Doctor Electronic (Nantong) Co., Ltd"
Категория: Термометры
Дата внесения: 2017-07-27
Действителен до: 2022-07-27
