Датчики осадков "Пеленг СФ-11"
| Номер в ГРСИ РФ: | РБ 03 22 4893 17 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Датчики осадков «Пеленг СФ-11» (далее по тексту - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 4893 17 |
| Наименование | Датчики осадков "Пеленг СФ-11" |
| Год регистрации | 2017 |
| Номер сертификата | 11215 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1732-2007 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 22 4893 17 [2014-01-16]
rb-03-22-4893-17_2014-01-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 4893 17 [2018-01-22]
rb-03-22-4893-17_2018-01-22.pdf
|
Скачать |
Описание типа
Назначение
Датчики осадков «Пеленг СФ-11» (далее по тексту - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков.
Область применения - метеорологические станции.
Описание
Датчик состоит из блока измерительного, блока питания и ветрозащиты, установленных на стойке.
Принцип действия датчика основан на преобразовании воздействия на тензодатчик массы осадков, накапливаемых в приемном устройстве блока измерительного, в электрический сигнал, поступающий на плату управления. Затем происходит преобразование электрического сигнала в цифровой код и рассчитывается суммарное значение количества осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS232, RS485(2W), V.23) на ПК.
Внешний вид датчиков приведен на рисунке 1.

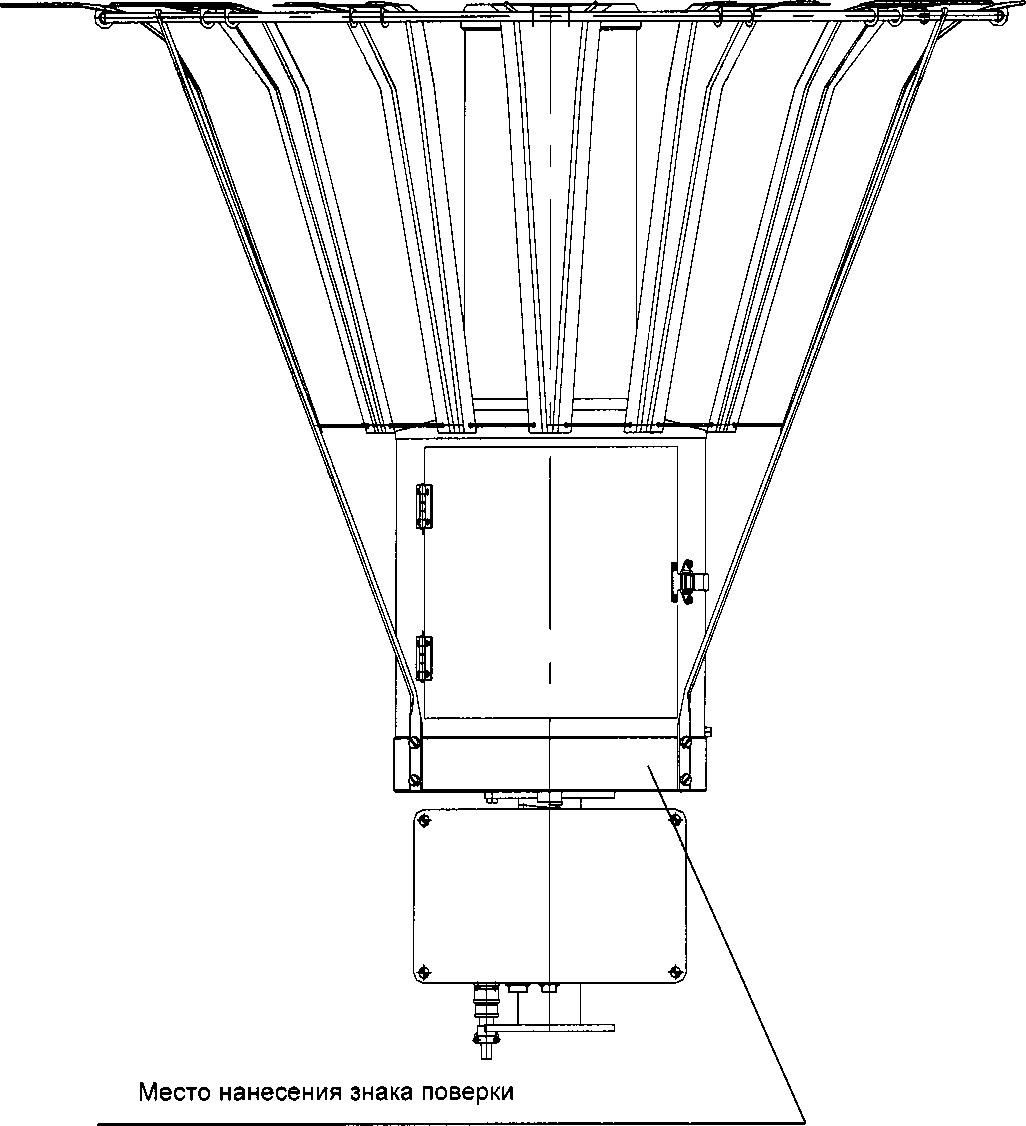

Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
^осудэрствснный оеягтг средств измеряй f

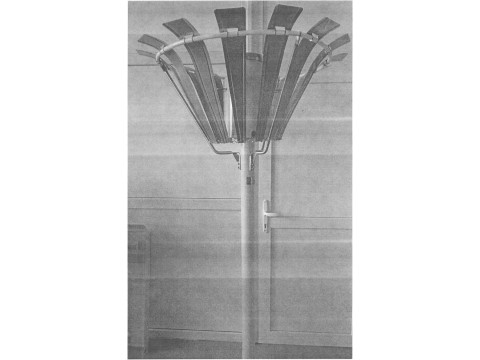

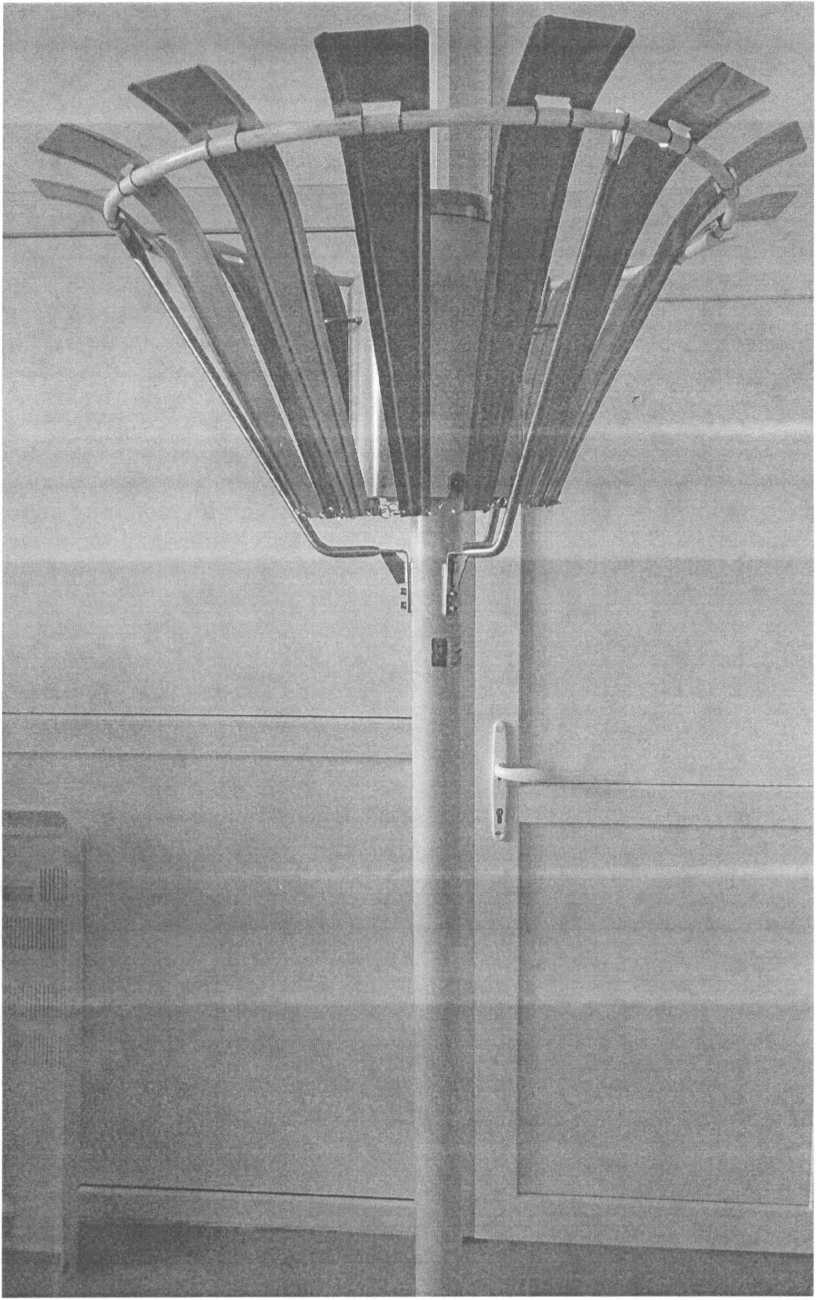

Рисунок 1 - Внешний вид датчиков осадков «Пеленг СФ-11»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики датчиков осадков «Пеленг СФ-11» указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Минимальное измеряемое количество осадков, мм |
0,2 |
|
2 Пределы допускаемой абсолютной погрешности датчиков при измерении количества осадков, мм |
±(0,10 + 0,05-К), где К - количество осадков, мм |
|
3 Площадь приемного отверстия блока измерительного, см2 |
200 ± 1 |
|
4 Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 50 до плюс 50 95 при температуре 35 °C |
|
5 Условия транспортирования и хранения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от минус 50 до плюс 50 95 при температуре 35 °C |
|
6 Напряжение питания в сети переменного тока, В - с блоком питания - без блока питания |
от 198 до 253 от 10,8 до 26,4 |
|
7 Частота питания в сети переменного тока, Гц |
50 ± 1 |
|
8 Потребляемая мощность, В А, не более |
12 |
|
9 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 53 |
|
10 Габаритные размеры, мм, не более |
0 1049 х 1997 |
|
11 Масса, кг, не более |
25 |
|
12 Интерфейс |
RS232, RS485(2W), V.23 |
Знак утверждения типа
Знак Утверждения типа наносится на пластины, закрепленные на стойке датчика и на блоке питания фотохимическим методом, и (или) на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки датчиков осадков «Пеленг СФ-11» приведен в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количе испог 6448.0 |
ство на нение 0.000-* 01 |
|
ПЭВМ |
1* |
1* | |
|
Монитор |
1* |
1* | |
|
Источник бесперебойного питания |
1* |
1* | |
|
6448.02.01.000 |
Ветрозащита |
1 |
1 |
|
6448.02.04.000 |
Стойка |
1 |
1 |
|
6448.02.03.000 |
Блок измерительный |
1 |
1 |
|
6448.02.02.000 |
Кожух |
1 |
1 |
|
6448.02.06.000 |
Кабель |
1 |
1 |
|
Стяжка HV-300 |
4 |
4 | |
|
6448.02.07.000 |
Устройство приемное |
1 |
1 |
|
6448.02.05.000 |
Блок питания |
1 |
- |
|
6448.01.00.700 |
Кожух |
1 |
- |
|
Комплект запасных частей |
1 |
1 | |
|
6448.04.00.000 |
Комплект монтажных частей |
1 |
1 |
|
1530.07526946.6435 -01-90 |
Программное обеспечение |
1 |
1 |
|
Комплект тары |
1 |
1 | |
|
6448.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
|
МРБ МП. 1732-2007 |
Методика поверки |
1 |
1 |
‘Поставляется по согласованию с заказчиком. Конфигурация уточняется при заказе.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.184-2007 «Датчик осадков «Пеленг СФ-11. Технические условия»;
Методика поверки МРБ МП. 1732-2007 «Датчик осадков «Пеленг СФ-11». Методика поверки».
Заключение
Датчики осадков «Пеленг СФ-11» соответствуют требованиям технических условий ТУ BY 100230519.184-2007.
Датчики осадков «Пеленг СФ-11» соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 23958 от 04.10.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники «БелГИМ».
220053, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
