Счетчики воды крыльчатые ЕТ-м

Назначение

Счетчики воды крыльчатые ЕТ-м (далее - счетчики) предназначены для измерения объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением не более 1,0/1,6 Ml 1а и с максимально допускаемой рабочей температурой до 90 °C.

Область применения - различные объекты жилищно-коммунального хозяйства, системы производственного и сельскохозяйственного водоснабжения.

Описание

По принципу действия счетчики ЕТ-м являются механическими одноструйными счетчиками, предназначенными для монтажа на горизонтальных и вертикальных трубопроводах с помощью резьбовых соединений.

Конструктивно счетчики состоят из латунного корпуса с резьбовыми патрубками, крыльчатки, герметизирующей перегородки и счетного механизма с прозрачной крышкой. Во входном патрубке закреплен струевыпрямитель (сетка-фильтр).

Детали счетчиков выполнены из материалов, нс снижающих качество воды, и стойких к ее воздействию в пределах рабочего диапазона температуры.

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки пропорционального объему воды, прошедшего через счетчик. Вращение крыльчатки с помощью магнитной муфты передается счетному механизму или электронной измерительной головке. Регулировка счетчиков осуществляется поворотом герметизирующей перегородки.

Счетный механизм барабанного типа содержит оцифрованные ролики черного цвета для индикации целых значений кубических метров. Дольные значения кубических метров индицируются стрелочными указателями и/или роликами красного цвета.

Счетчики с электронной измерительной головкой имеют для индикации целых и дробных значений кубических метров шестиразрядный жидкокристаллический индикатор (ЖКИ).

Счетчики фиксируют объем воды в кубических метрах в следующих диапазонах: до 99999,9999 кубических метров для модификаций ЕТК-м-М, ETW-м-М, Е'ГК-м- D, ETW-m-D, ЕТК-м-N, ETW-M-N;

до 9999,999 кубических метров для счетчиков модификаций ЕТК-м-К, ETW-м-К, ЕТК-м-КР, ETW-м-КР и ЕТК-м-ZK, ETW-m-ZK;

до 99999,99 кубических метров для модификаций ЕТК-м-NI, ETW-m-NI, ETK-m-DEDC, ETW-m-DEDC, ETK-m-NIPDC, ETW-m-NIPDC;

до 99999,9 кубических метров для счетчиков модификаций ЕТК-м-Е, ETW-m-E в рабочем режиме и до 9,99999 в режиме поверки.

Для выполнения испытаний и калибровки счетчики могут иметь:

а) стрелочные указатели, вращающиеся относительно градуированных шкал, обозначенных множителями х0,001 и/или xO.OOOl. Цена наименьшего деления контрольной шкалы 2х10’5 кубических метров или 5х 10 ' кубических метров для счетчиков, оснащенных счетным механизмом компактного исполнения;

б) жидкокристаллический дисплей, отображающий в режиме поверки значение объема воды с дискретностью 1x10'5 кубических метров.

В зависимости от значения максимально допускаемой температуры воды в трубопроводе счетчики выпускаются в следующих модификациях:

ЕТК-м - для температуры воды до 30 °C;

ETW-м - для температуры воды до 90 °C

При использовании соответствующих вспомогательных устройств, счетчики могут быть интегрированы в различные системы дистанционного считывания показаний и (или) автоматизированного контроля и учета энергорссурсов.

Структурная схема условного обозначения счетчиков представлена па рисунке 1.

ЕТ X - м - X X

EDC - счетчики оснащены электронным модулем сбора данных EDC

r Р - счетчики оснащены Р-модулем

I - счетчики оснащены датчиком импульсов

IPDC - счетчики оснащены датчиком импульсов и

L         электронным модулем сбора данных PDC

М - счетный механизм механического типа

D - счетный механизм механического типа и оснащенный модуляторным диском

N _ счетный механизм механического типа и оснащен стрелкой с магнитом -

К _ счетный механизм механического типа и компактного исполнения

/X - счетный механизм механического тина компактного исполнения и встроенным радиомодулем

£ _ счетный механизм с измерительной электронной головкой и встроенным радиомодулем.

К - счетчики   холодной воды   с   максимально

           допускаемым значением температуры 30 °C

W - счетчики   горячей   воды   с   максимально

L         допускаемым значением температуры 90 °C

Рисунок 1 - Структурная схема условного обозначения счетчиков

При этом в маркировке, наносимой на счетчик, допускается указывать только наименование средства измерения, определяющее его модификацию или базовую модель исполнения, а в сопроводительной документации - его полное обозначение (исполнение).

Для удобства эксплуатации для счетчиков холодной воды ЕТК-м-М, ЕТК-м-D, ЕТК-м-N, ЕТК-м-К и ЕТК-м-Е применяется цветовая маркировка и пломбировочное кольцо синего цвета, а для счетчиков горячей воды ETW-m-M, ETW-m-D, ETW-m-N, ETW-м-К и ETW-m-E - красного цвета.

Для счетчиков холодной и горячей воды модификаций ЕТК-м-ZK, ЕTW-M-ZK применяется только цветовая маркировка. Пломбировочное кольцо конструкцией счетчиков не предусмотрено.

Счетчики ЕТК-м-М, ETW-м-М, ETK-m-D, ETW-m-D, ЕТК-м-К, ETW-m-K, ЕТК-м-КР, ETW-м-КР, ЕТК-м-DEDC, ETW-m-DEDC имеют повышенную устойчивость к воздействию внешнего статического магнитного ноля. Величина поверхностной индукции магнитов, к воздействию которых устойчивы счетчики 380 мТл.

Счетчики выпускаются с номинальными диаметрами DN 15 и DN 20 по ГОСТ 28338-89.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа с указанием места для нанесения знака поверки средств измерений представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 2, 3.

Таблица 2

Таблица 3

Комплектность

Таблица 4

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на маркировочную табличку счетчика и на паспорт.

Поверка осуществляется по СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ РБ 37412364.001-97 «Счетчики воды крыльчатые ЕТ-м»;

ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования»;

ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент «Средства электросвязи. Безопасность» (TP 2018/024/BY). методику поверки

СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».

Перечень средств поверки: представлен в таблице 5.

Таблица 5

Наименование и тип средств поверки

Прибор измерительный ПИ-002/1М.С.Д.__________________________________________

Установка поверочная проливная «Поток 3.1»______________________________________

Стенд для проверки герметичности__

Манометр показывающий МТИ___

Термометр электронный Chccktcmp______

Частотомер 43-64___

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 6.

Таблица 6

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Счетчики воды крыльчатые ЕТ-м соответствуют требованиям ТУ РБ 37412364.001-97, ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-2-2017, ТР ТС 020/2011, ГР 2018/024/BY.

11роизводитель средств измерений

СООО «БелЦЕННЕР»

Республика Беларусь, 220035, г. Минск, ул. Тимирязева, 65, офис 310

Телефон:+375 17 300-00-45

e-mail: inlb@belzenner.by.

Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93 телефон:+375 17 374-55-01 факс:+375 17 244-99-38 e-mail: info@belgim.by

Приложение:     1. Фотографии общего вида средств измерений на 3 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 2 листах.

3. Схема пломбировки от несанкционированного доступа средств измерений па 2 листах.

Директор БелГИМ

А.В. Казачок

Приложение I

(обязательное)

Фотографии общего вида средств измерений

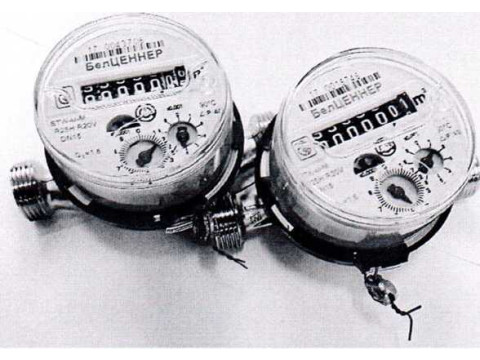

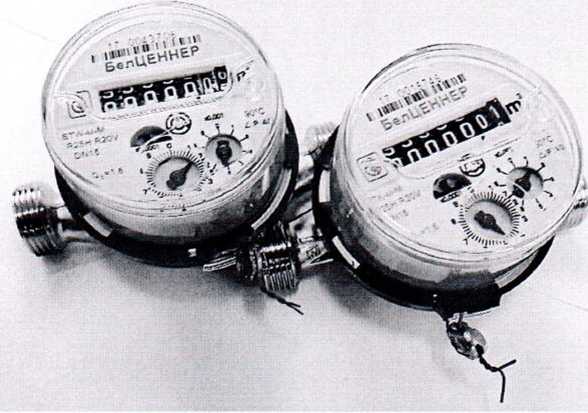

Рисунок 1.1- Внешний вид счетчиков ETW-м-М и ЕТК-м-М

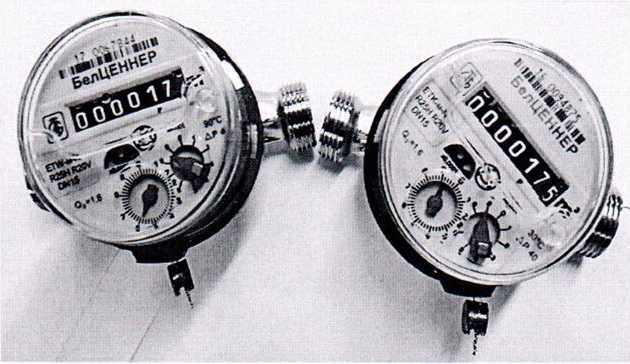

Рисунок 1.2 - Внешний вид счетчиков ETW-M-N и ЕТК-м-N

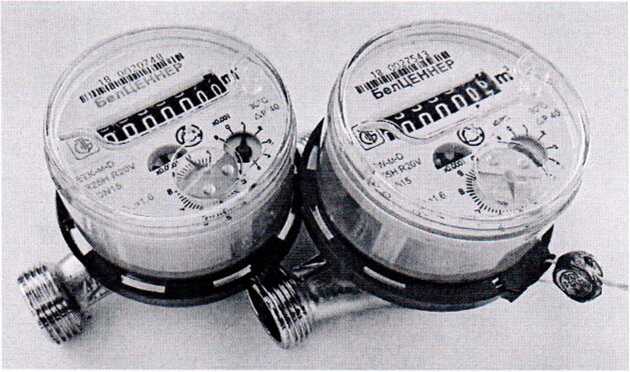

Рисунок 1.3 - Внешний вид счетчиков ЕТК-м-D и ETW-M-D

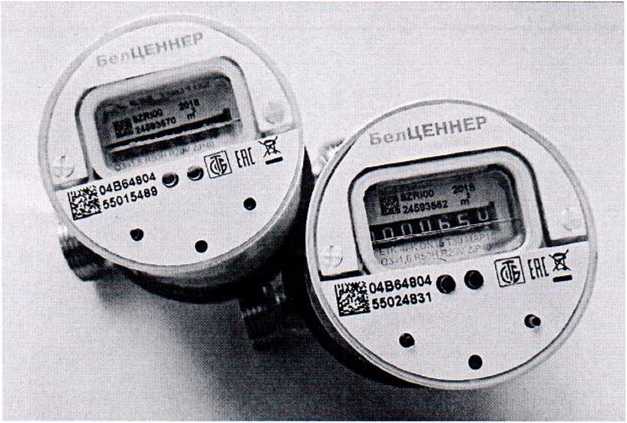

Рисунок 1.4 - Внешний вид счетчиков ЕТК-м-КР и ETW-м-КР со встроенным Р-модулем

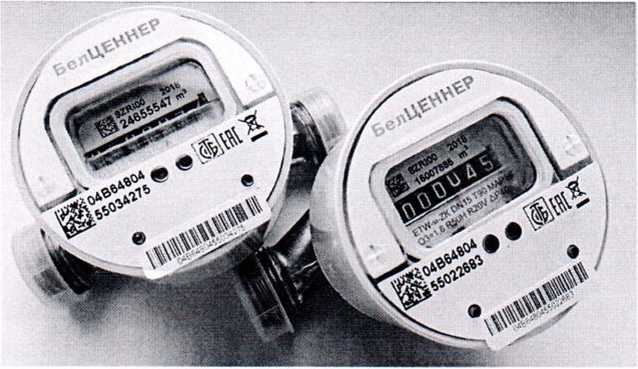

Рисунок 1.5 - Внешний вид счетчиков ЕТК-м-ZK и ETW-M-ZK со встроенным радиомодулем

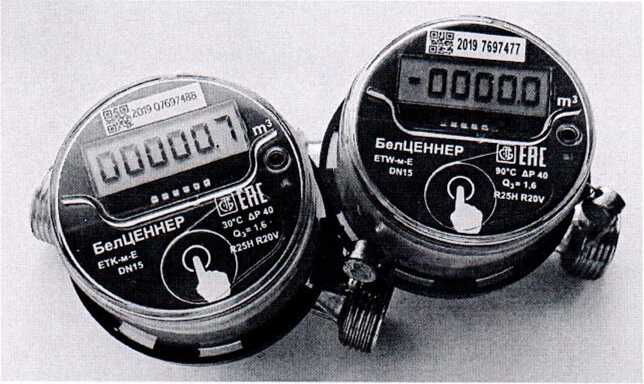

Рисунок 1.6 - Внешний вид счетчиков ЕТК-м-Е и ЕTW-м-Е со встроенным радиомодулем

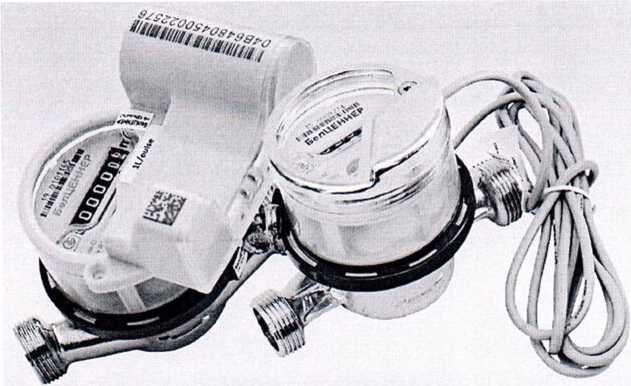

Рисунок 1.7 - Внешний вид счетчиков с подключенным вспомогательным устройством. Исполнение

ЕТК-м-DEDC и ETW-M-NI

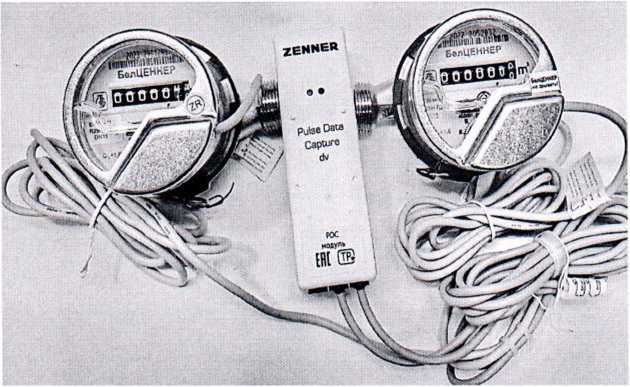

Рисунок 1.8 - Внешний вид счетчиков с подключенным вспомогательным устройством. Исполнение

ЕТК-м-NIPDC, ЕTW-M-NIPDC

Приложение 2 (обязательное)

Схема (риеунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

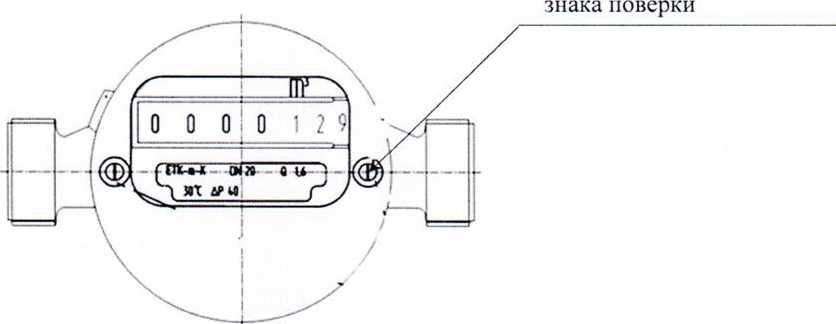

Рисунок 2.1 Схема (рисунок) с указанием места для нанесения знака поверки счетчиков

Место для нанесения

Рисунок 2.2 Схема (рисунок) с указанием места для нанесения знака поверки счетчиков ЕТК-м-ZK и ETW-m-ZK, ЕТК-м-КР и ETW-m-KP

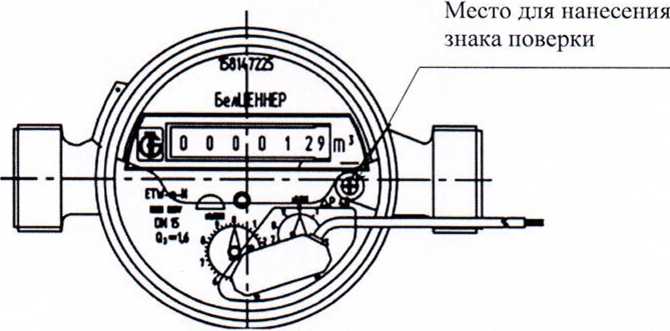

Рисунок 2.3 Схема (рисунок) с указанием места для нанесения знака поверки счетчиков ЕТК-м-NI и ETW-M-NI

Место для нанесения знака поверки

Рисунок 2.3 Схема (рисунок) с указанием места для нанесения знака поверки счетчиков ЕТК-м-DEDC и ETW-M-DEDC

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Кольцо плом5ироЬочноо

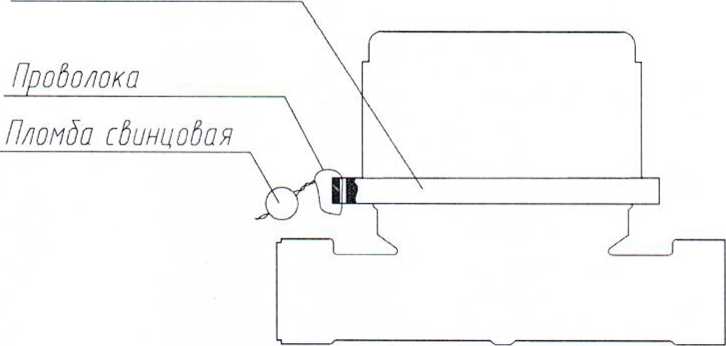

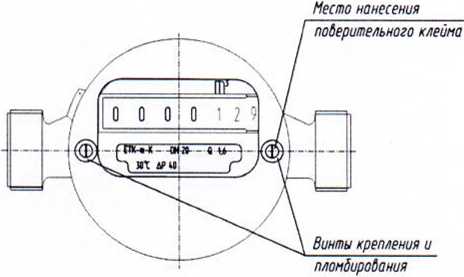

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа

Р-модуль

Рисунок 3.2 - Схема пломбировки от несанкционированного доступа для счетчиков ЕТК-м-ZK и ETW-M-ZK, ЕТК-м-КР и ETW-м-КР

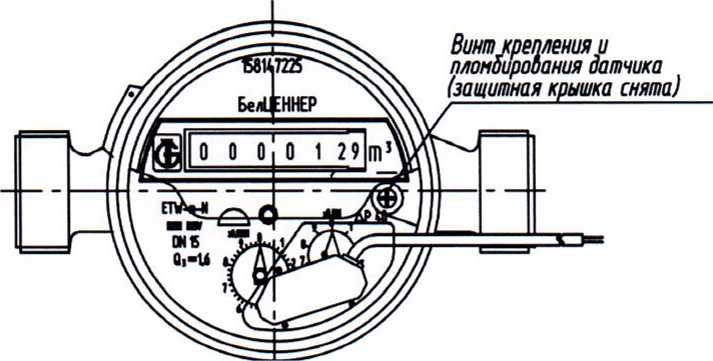

Рисунок 3.3 - Схема пломбировки от несанкционированного доступа для счетчиков

ЕТК-м-Nl и ETW-M-NI

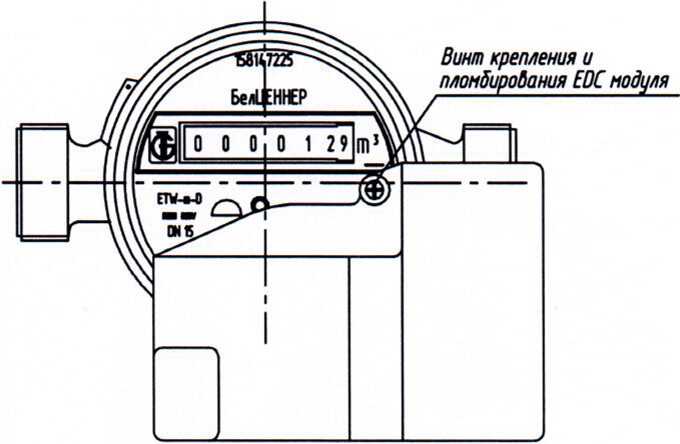

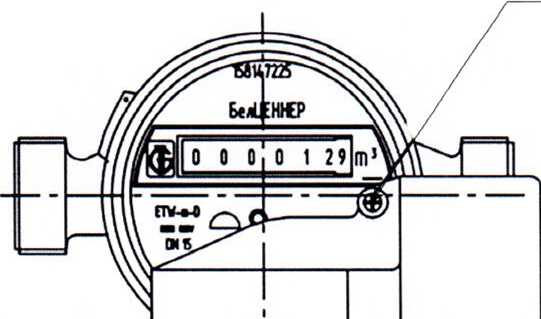

Рисунок 3.4 - Схема пломбировки от несанкционированного доступа для счетчиков ЕТК-м-DEDC и ETW-M-DEDC
