Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-03, Паскаль-03

Назначение

.Калибраторы многофункциональные ЭЛМЕТРО-11аскаль-()3. Паскаль-03 (далее -калибраторы) предназначены для воспроизведений и измерений силы постоянного тока, измерений напряжения постоянного тока.

Описание

Принцип действия калибраторов в режиме измерений электрических сигналов основан па аналого-цифровом преобразовании величины измеряемых электрических сигналов и отображении измеренных значений на дисплее калибратора. В режиме воспроизведений калибраторы осуществляют цифро-аналоговое преобразование численных значений в сигналы силы постоянного тока на выходе калибратора.

Электронный блок калибраторов выполнен в портативном металлическом корпусе, с возможностью крепления к щиту.

В состав калибраторов входят:

- электронный блок:

аккумуляторная батарея;

блок питания от сети переменного тока 220 В с частотой 50 Гц;

По заказу калибраторы дополнительно комплектуются:

- адаптером для подключения к персональному компьютеру (ПК) по интерфейсу USB и программным обеспечением (ПО) «АРМ-Паскаль»;

внеш н и м и п реоб разо ват ел я м и да вл е н и я;

источниками создания давления;

адаптером для подключения к калибратору совместимых по цифровому

интерфейсу преобразоваiелей давления.

Дисплей калибраторов отображает результаты измерений и воспроизведений в цифровом виде, режим работы калибратора, тин и параметры используемого внешнего 11 реоб разо вате л я да в л с 11 и я.

Калибраторы обеспечивают:

- воспроизведение давления - с помощью внешних источников давления: измерение давления с использованием внешних преобразователей давления;

- коммуникацию с интеллектуальными датчиками но протоколу HART; измерение сигналов силы постоянного тока и напряжения постоянного тока;

- измерение и воспроизведение (имитацию) сигналов токовой петли, с питанием петли от внешнего источника или от калибратора;

сбор, хранение и передачу результатов измерений (калибровки) в компьютер.

В режиме измерения избыточного и абсолютного давления/разрежения калибраторы осуществляют индикацию показаний, измеренных внешним преобразователем давления, подключенным к калибратору по цифровому ни тсрфейсу. В качестве внешних преобразователей используются средства измерений давления, зарегистрированные в Федеральном информационном фонде, имеющие совместимый с калибра горами интерфейс.

Калибраторы выпускаются в модификациях ЭЛМЕГРО-Паскаль-ОЗ и Паскаль-03, отличающихся только наносимыми на корпус товарными знаками. Каждая^измбдцфцкаций выпускается в общепромышленном и взрывозащищешю.м исполнениях, а тфкйте'^разллчцыми классами точности.                                                                II |              II

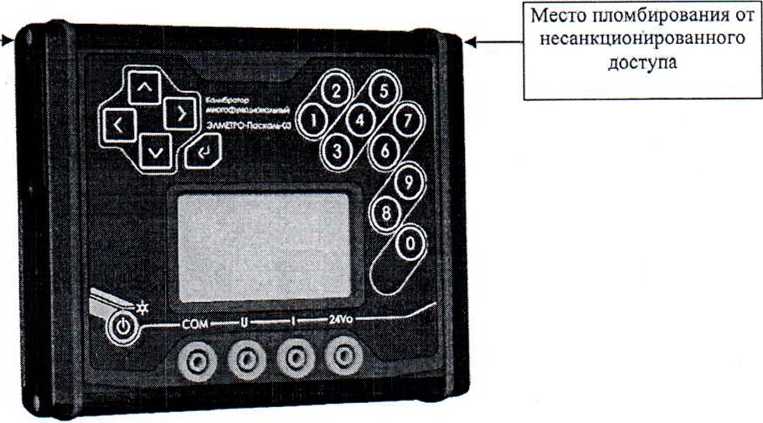

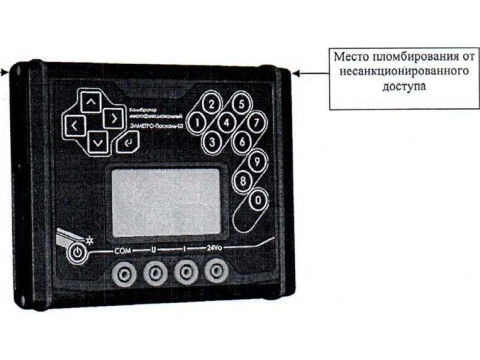

Оощий вид калиораторов и место пломбирования от несаикцион№^в^^1^*дое/Тут1а представлены на рисунке 1.

Место пломбирования от несанкционированного доступа

Рисунок 1 - Общий вид калибраторов и место пломбирования от несанкционированного доступа

Программное обеспечение

Калибраторы имеют внутреннее и внешнее программное обеспечение (далее по тексту -ПО).

Внешнее ПО «АРМ-Паскаль» не оказывает влияния на метрологические характеристики калибраторов. Внутреннее ПО калибраторов состоит из метрологически значимой и метрологически незначимой частей. В калибраторах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибраторов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Примечание - * - первое число номера версии отвечает за метрологически значимую часть ПО

Уровень защиты ПО калибраторов от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики калибраторов многофункциональных ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03 представлены в таблицах 2-3.

ТаблйЗ@2 - Метрологические характеристики калибраторов

Примечания:

11 Пределы допускаемых основных абсолютных погрешностей измерений и воспроизве

дений электрических величин нормированы в нормальных условиях измерений, включая дрейф показаний в течение 1 года;

2)в формулах расчета пределов допускаемой основной абсолютной погрешности: ТВ - текущее значение измер я е мой (вое про изво; щ м о й) в е л и ч и 11 ы.

Таблица 3 - Технические х

стики кали

£®ЛГИ^

Знак утверждения типа

наносится на титульные листы эксплуатационной документации калибраторов типографским способом и на корпус калибратора гравировкой или другим методом, обеспечивающим читаемость знака в течение срока службы.

Комплектность

Таблица 4 - Комплект калибраторов

Государственный реестр средств измерений Республики Белгрусь

Повеял

осуществляется по документу АМПД.411181.153 МП «Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-ОЗ, Паскаль-03. Методика поверки», утвержденному ООО «ИЦРМ» 24.10.2018 г.

Основные средства поверки:

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

- калибратор универсальный Н4-201 (регистрационный номер в Федеральном информационном фонде 61007-15);

- мера электрического сопротивления однозначная МС ЗО5ОМ (регистрационный номер в федеральном информационном фонде 46843-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средеiв измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10'16 * 30 А

АМПД.411181.153 ТУ Калибраторы многофункциональные ЭЛМЕТРО-Паскаль-ОЗ. Паскаль-03. Технические условия
