Приборы щитовые цифровые электроизмерительные серии КС
| Номер в ГРСИ РФ: | РБ 03 13 7557 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Комплект-Сервис", г. Москва |
|
Описание типа РБ 03 13 7557 20 [2020-05-21]
rb-03-13-7557-20_2020-05-21.pdf
|
Скачать |
Приборы щитовые цифровые электроизмерительные серии КС (далее - приборы предназначены для измерений электрических параметров в однофазных и трехфазны? электрических сетях переменного тока с отображением результатов измерений в цифровог форме и передачи их по цифровым интерфейсам связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7557 20 |
| Наименование | Приборы щитовые цифровые электроизмерительные серии КС |
| Год регистрации | 2020 |
| Номер сертификата | 13403 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2024-08-22 |
| Получатель сертификата | ООО "Комплект-Сервис", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Комплект-Сервис"
Адрес: 2-ой Лихачевский пер., 1, стр. 11, 125438, г. Москва
Контакты: 8 (800) 200-20-63; +7 (495) 788-92-63; info@ksrv.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ИЦРМ-МП-028-19 (2019 г.). |
| Признание поверки | Первичная при выпуске из производства (приборов с номинальным напряжением до 660/v 3, 660 В: ООО "Комплект-Сервис", г. Москва (аттестат аккредитации - №РОСС RU.0001.310467, шифр поверительного клейма - ГФС); Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА) (НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 7557 20 [2020-05-21]
rb-03-13-7557-20_2020-05-21.pdf
|
Скачать |
Описание типа
Назначение
Приборы щитовые цифровые электроизмерительные серии КС (далее - приборы предназначены для измерений электрических параметров в однофазных и трехфазны? электрических сетях переменного тока с отображением результатов измерений в цифровог форме и передачи их по цифровым интерфейсам связи.
Описание
Принцип действия приборов основан на измерениях мгновенных значений силы г напряжения переменного тока, преобразовании результатов измерений в цифровую форму прт помощи АЦП. дальнейшей их обработке и отображении результатов измерений н< ж ид ко кристалл и ч ес ко м и н дика горе.
Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемы! коэффициенты трансформации устанавливаются пользователем программно.
Основные узлы приборов: входные первичные преобразователи тока и напряжения АЦП. микропроцессор, дисплей.
Приборы изготавливаются в модификациях, отличающихся функциональных назначением, техническими характеристиками и конструкцией.
Физические величины, измеряемые приборами, представлены в таблице 1.
Таблица 1 - Измеряем ые ф изи чес кие вели чины
|
Измеряемая физическая величина |
Модификация прибора | ||
|
КС72А. КС96А |
КС72В. КС96В |
КС72М, КС96М | |
|
Сила переменного тока |
+ |
+ | |
|
Напряжение переменного тока |
+ | ||
|
Частота переменного тока |
4- |
+ |
+ |
|
Коэффициент мощности |
+ | ||
|
Активная, реактивная, полная мощность |
+ | ||
|
Примечания «+»- функция присутствует; | |||
Приборы КС72М дополнительно могут индицировать активную и реактивную энергию I прямого и обратного направлений;
Приборы КС96М дополнительно могут индицировать активную и реактивную энергию прямого и обратного направлений; реактивную энергию в четырех квадрантах; чередование фаз; суммарный коэффициент нелинейных искажений (THD); коэффициенты п-ых гармонических составляющих напряжения и силы тока, где п от 2 до 63
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах дл щитового монтажа.
На передней панели приборов расположены дисплей и кнопки управления и настройки.
На задней панели расположены клеммы для подключения в измерительную цеш клеммы для подключения питания прибора, клеммы цифрового интерфейса RS-485 (протоко Modbus RTU).
Модификация КС72М дополнительно имеет импульсные выходы. Модификация КС96* дополнительно имеет импульсные выходы, дискретные входы и релейные выходы.
Информация о модификации прибора содержится в коде полного условно! обозначения, структура которого представлена па рисунке 1.
Общий вид приборов представлен на рисунках 2- 15.
Приборы не имеют подвижных частей и работоспособны при установке в любо* положении к горизонту.
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Пломбирование приборов щитовых цифровых электроизмерительных серии КС н< предусмотрено.
КСП
|
Схема подключения: 3.3 - 3-фазная 3-проводная; 3.4 - 3-фазная 4-проводная2) | ||||||
|
Номинальное напряжение или коэффициент трансформации | ||||||
|
Номинальный ток или коэффициент трансформации | ||||||
|
Код напряжения питания: 1 - напряжение постоянного или переменного тока от 80 до 270 В; 2 - напряжение постоянного тока от 19 до 50 В | ||||||
|
Код жидкокристаллического индикатора: 1 - однострочный; 3 - трехстрочный | ||||||
|
Код цифрового интерфейса связи: К - RS-485; X - нет 11 | ||||||
|
Код измеряемой величины: А - сила переменного тока; В -напряжение переменного тока; М - все величины из таблицы 1 | ||||||
|
Код габаритных размеров лицевой панели прибора, мм: 72-72x72; 96-96x96 | ||||||
Рисунок 1 - Структура кода полного условного обозначения приборов серии КС
Примечания к рисунку 1
11 - Для прибора многофункционального возможно исполнение только с RS-485;
2) - Указывается для трехфазных модификаций.

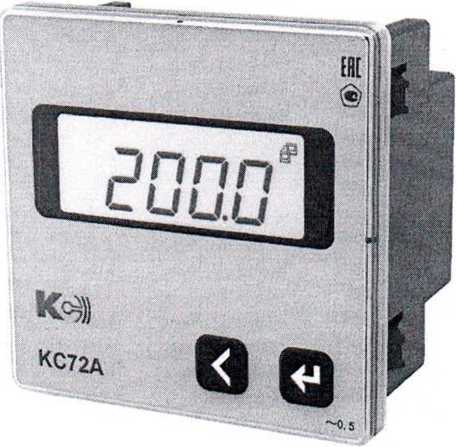

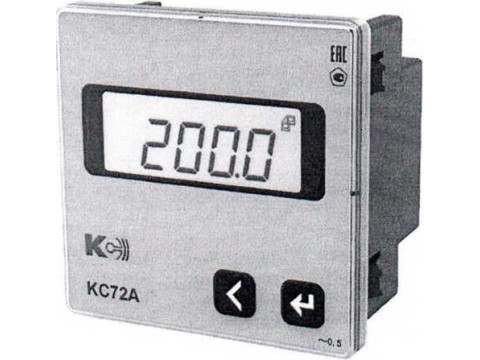

Рисунок 2 - Общий вид приборов КС72А (однофазная модификация)

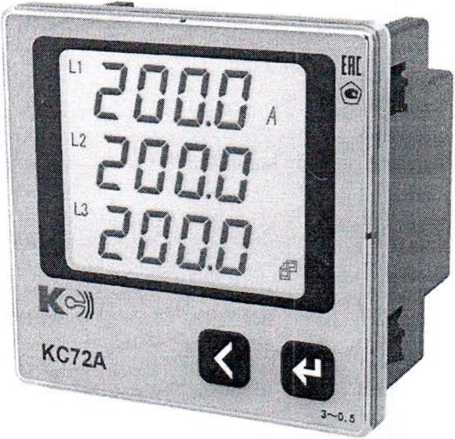

Рисунок 3 - Общий вид приборов КС72А (трехфазная модификация)

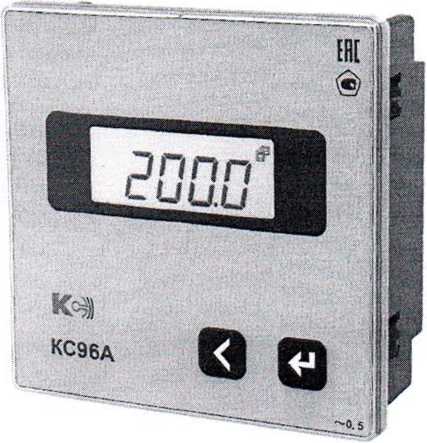

Рисунок 4 - Общий вид приборов КС96А (однофазная модификация)

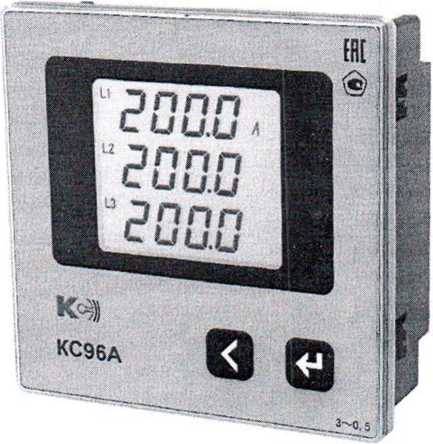

Рисунок 5 - Общий вид приборов КС96А (трехфазная модификация)
Рисунок 6 - Общий вид приборов КС72В (однофазная модификация)

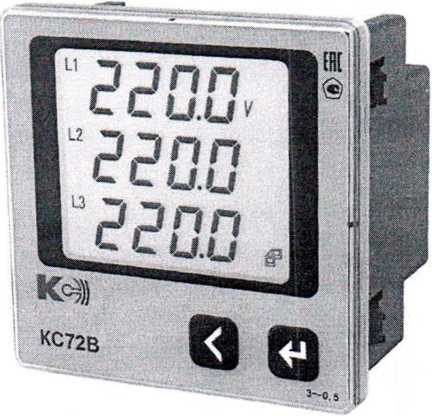

Рисунок 7 - Общий вид приборов КС72В (трехфазная модификация)

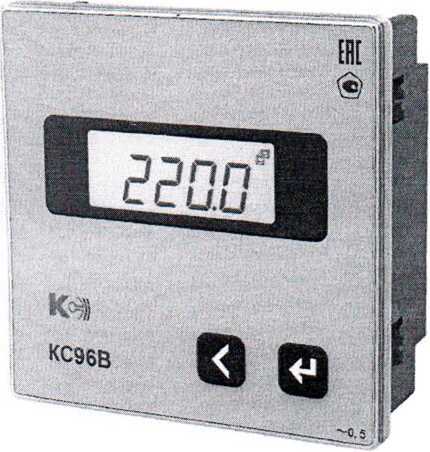

Рисунок 8 - Общий вид приборов КС96В (однофазная модификация)

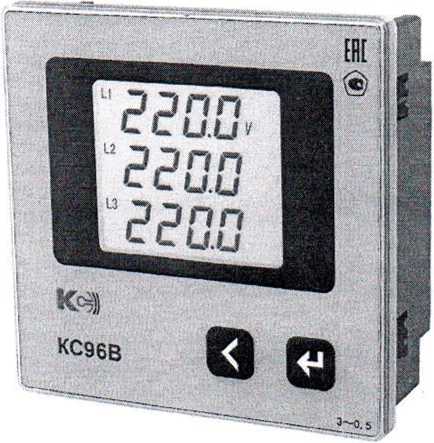

Рисунок 9 - Общий вид приборов КС96В (трехфазная модификация)

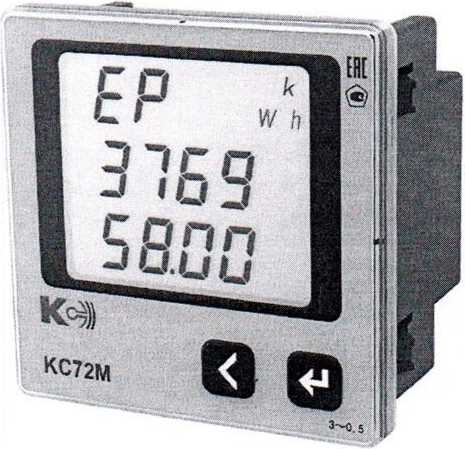

Рисунок 10 - Общий вид приборов КС72М

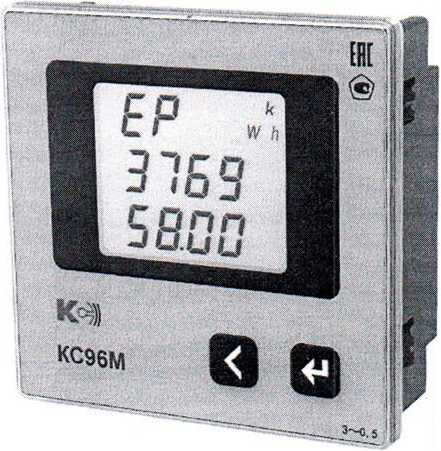

Рисунок 11 - Общий вид приборов КС96М
Рисунок 12 - Общий вид приборов КС96А (однофазная модификация). Вид сзади

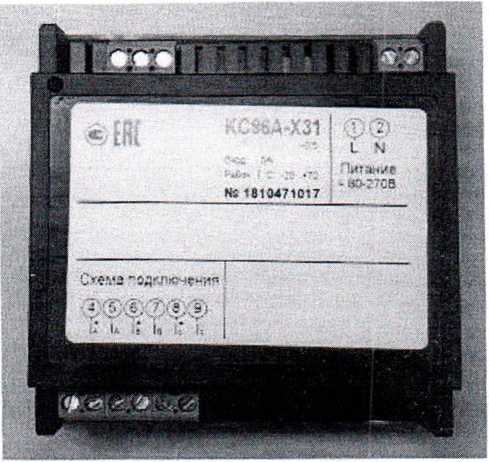

Рисунок 13 - Общий вид приборов КС96А (трехфазная модификация). Вид сзади

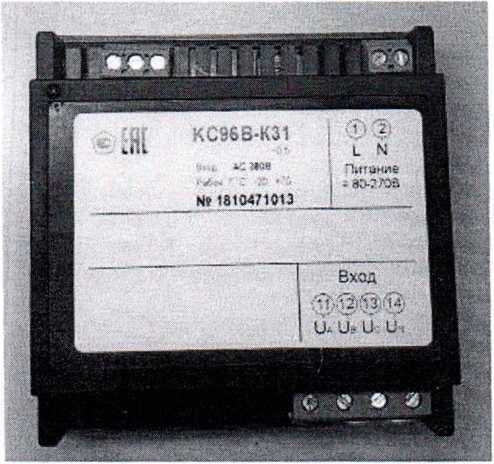

Рисунок 14 - Общий вид приборов КС96В. (трехфазная модификация). Вид сзади

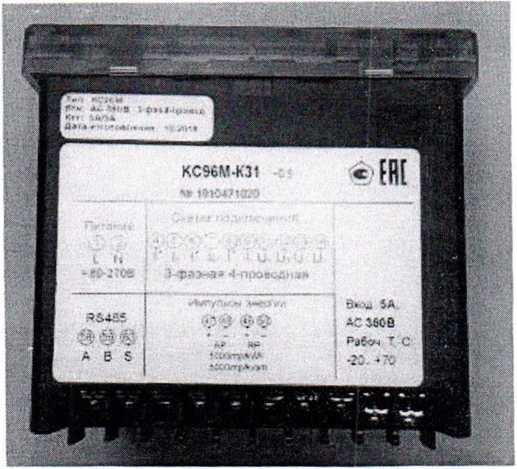

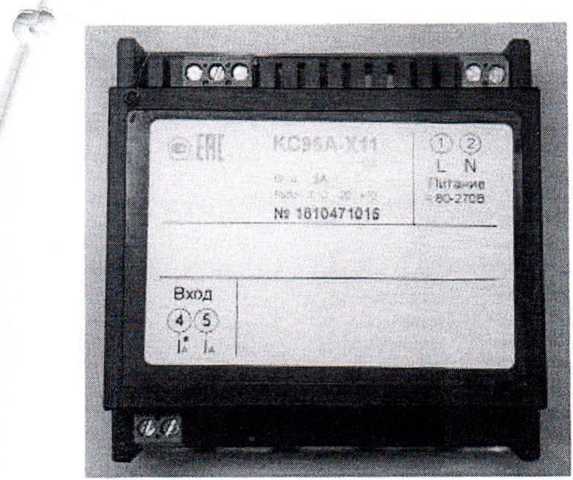

Рисунок 15 - Общий вид приборов КС96М. Вид сзади
Программное обеспечение
Приборы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
КС72А. КС96А |
КС72В, КС96В |
КС72М KC96N- | |
|
Иден тификационное наименование ПО |
— |
— |
— |
|
Номер версии (идентификационный номер ПО) |
Не ниже 3002 |
Не ниже 1 | |
|
Цифровой идентификатор ПО |
— |
— | |
Технические характеристики
Таблица 3 - Параметры электрической сети и номинальные значения измеряемых величин приборов серии КС_____________________________________________________________
|
Наименован ие характеристики |
Значение | |
|
Номинальный фазный ток, 1,юм. А |
Для приборов трансформаторного включения |
1:5 |
|
Для приборов прямого включения |
1:2; 3; 4: 5 | |
|
Номинальное напряжение. Ulll1M. В |
Для приборов трансформаторного включения |
100/х'З; 100 |
|
Для однофазных приборов прямого включения |
50; 100; 150; 2( 400; 500 | |
|
Для трехфазных приборов прямого включения |
100/V3: 100: 220/V3: 220: 380/V3; 380: 6607x3; 660 | |
|
Примечание - Схема подключения к электрической сети для трехфазных модификан ■ 3-фазная 3-проводпая или 3-фазная 4-проводная | ||
Пределы допускаемой основной погрешности измерений для приборов серии КС (kj КС72М. КС96М) представлены в таблице 4.
Нормирующее значение при определении приведенной погрешности принима равным номинальному значению измеряемой физической величины.
1.аблица 4_з_Метрологические характеристики приборов серии КС (кроме КС72М, КС96М)
|
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаем! основной погрешнее измерений !) |
|
Сила переменного тока, А |
oi 0.005‘1црМ до |
у - ±0,5 % |
|
Напряжение переменного тока, 13 |
О1 0.05* Uном ДО 1,2’U|jo,M |
у = ±0.5 % |
|
Частота переменного тока. Гц |
от 45 до 55 Гц " |
А = ±0,01 Гц |
Примечания
11 обозначение погрешностей: у - приведенная: А - абсолютная;
в диапазоне от 0,3- 1„ом до 1,2-1|10М и от 0.3-UIIOM до 1.2-U|K)M;
11огрешность приборов нормируется без учета погрешностей трансформаторов ток< напряжения
Таблица 5 - Дополнительные погрешности приборов серии КС (кроме КС72М. КС96.М)
|
Влияющий фактор |
Пределы допускаемой дополнительной погрешности измерений 11 | |
|
Сила и напряжение переменного тока |
Частота переменного тока | |
|
Отклонение температуры окружающего воздуха от нормальной (20±5 °C) в пределах рабочего диапазона температур |
±0,25 %(у)/10 °C |
±0,005 Гц (Д)/10 °C |
|
Повышенная влажность 95 % при температуре +35 °C |
±0,25 % (у) |
±0.005 Гц (А) |
Примечание - 1 обозначение погрешностей: у- приведенная: А-абсолютная
Пределы допускаемой основной погрешности измерений для модификаций КС72М. КС96.М представлены в таблице 6.
Таблица 6 - Метрологические характеристики модификаций КС72М, КС96М
|
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений 11 |
|
Сила переменного тока (фазный ток). А |
от 0.021ном до 1.21„ом |
у = ±0.5 % |
|
Напряжение переменного тока (фазное/линейное), В |
от 0,2'UnoM до 1,2-Uhom |
у = ±0,5 % |
|
Частота переменного тока, Гц |
от 45 до 55 Гц |
А = ±0,01 Гц |
|
Коэффициент мощности |
от -1 до -0,1 и от 0.1 до 1 ” |
у = ±1.0% |
|
Активная мощность ”. Вт |
от 0.021,юм до 1,2-1ном и от 0.8-инйм до 1.2-UIIOM |
у = ±0.5 % |
|
Реактивная мощность вар |
у - ±0,5 % | |
|
Полная мощность. ВА_______________ |
у = ±0,5 % |
Примечания
11 обозначение погрешностей: у - приведенная; Л - абсолютная:
в диапазоне от 0.2-UHOM до 12-U,IOM;
” в диапазоне от 0.21НОм ДО 1.2ТНОМ и от 0.8UltOM до 1.2Ulll)M;
! при cos (р = 1 (ф-0°);
5) при sin ф = 1 (ф=90°);
Погрешность приборов нормируется без учета погрешностей трансформа торов тока и ■ напряжения '
Нормирующие значения при определении приведенной погрешности для модификаций КС72М. КС96М представлены в таблице 7.
Таблица 7 - Нормирующие значения при определении приведенной погрешности модификаций КС72М. КС96М__
|
11аименование характеристики |
Нормирующее значение | |
|
3-фазная 3-проводная схема |
3-фазная 4-проводная схема | |
|
Сила переменного тока (фазный ток). А |
1ном | |
|
1 Напряжение переменного тока (фазное). В |
— |
Пном.ф |
|
Напряжение переменного тока (линейное). В |
С ном. л | |
|
!родолжение таблицы 7 | ||
|
Наименование характеристики |
Нормирующее значение | |
|
3-фазная 3-проводная схема |
3-фазная 4-проводная схема | |
|
Коэффициент мощности в фазе | ||
|
Суммарный коэффициент мощнос ти | ||
|
Активная мощность по фазе, Вт |
- |
UНОМ <|>4НОМ |
|
Реактивная мощность ио фазе, вар | ||
|
Полная мощность по фазе, В А | ||
|
Суммарная активная мощность. Вт |
\г3’1.<'ном.л'1ном | |
|
Суммарная реактивная мощность, вар | ||
|
Суммарная полная мощность, В А | ||
|
Таблица 8 - Дополнительные погрешности модификаций КС72М, КС96М | ||||
|
Влияющий фактор |
Пределы допускаемой дополнительной погрешности измерений | |||
|
Сила и напряжение переменного тока |
Активная, реактивная, полная мощность |
Коэффициент мощности |
Частота | |
|
Отклонение тем перагуры окружающего воздуха от нормальной (20±5 °C) в пределах рабочего диапазона температур |
±0,25 % (у)/ 10 °C |
±0,5 % (у)/10 °C |
±0,005 Гц (А)/ 10 °C | |
|
Повышенная влажность 95 % при температуре +35 °C |
±0,25 % (у) |
±0.5 % (у) |
±0.005 Гц (А) | |
|
1 Примечание - 11 обозначение погрешностей: у - приведенная; А - абсолютная | ||||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного и постоянного тока, В - частота переменного тока, Гц i - напряжение постоянного тока. В |
от 80 до 270 50 от 19 до 50 |
|
Габаритные размеры, мм |
См. таблицу 9 |
|
1 Масса, кг |
См. таблицу 9 |
|
Нормальные условия измерений: - температура окружающего воздуха. °C - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха. °C - относительная влажность воздуха, % |
от -20 до +70 95 при +35 °C |
|
Средний срок службы, лет |
30 |
|
i Средняя нарабо тка до отказа, ч |
200 000 |
Габлица 10 - Габаритные размеры и масса
|
Модификаци я п ри бора |
Габаритные размеры, мм, (ширина * выс о га * глуби н а) |
Масса, кг |
|
КС72А. КС72В (однофазные модификации) |
72x72x52 |
0.2 |
|
КС96А. КС96В (однофазные модификации) |
96*96*41,5 |
0.2 |
|
КС72А, КС72В (трехфазные модификации) |
72*72*52 |
0,2 |
|
КС96А. КС96В (трехфазные модификации) |
96x96*41,5 |
0.2 |
|
КС72М |
72*72*52 |
0.2 |
|
КС96М |
96x96x106,7 |
0.4 |
Знак утверждения типа
наносится на лицевую панель прибора, табличку технических данных, титульные лисп руководства по эксплуатации и паспорта типографским способом.
Комплектность
Габлица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количестве |
|
Прибор щитовой цифровой электроизмерительный серии КС (модификация по заказу) |
— |
1 шт. |
|
Упаковочная коробка |
— |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Паспорт |
— |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-028-19 |
1 экз. ” |
Примечание - Кпри поставке партии в один адрес 1 экз. на 10 приборов
Поверка
осуществляется по документу ИЦРМ-МП-028-19 «Приборы щитовые цифре электроизмерительные серии КС. Методика поверки», утвержденному ООО «ИЦР 24.05.2019 г.
Основные средства поверки: установка поверочная универсальная УППУ-МЭ 3.1 (регистрационный номер в Федеральном информационном фонде № 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определи метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие те ческие условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжение ка. сопротивления. Общие технические требования и методы испытаний
ТУ 4221-005-78481029-2019 Приборы щитовые цифровые электроизмерительные < КС. Технические условия
Смотрите также
