Газоанализаторы МАРК-2010
| Номер в ГРСИ РФ: | РБ 03 09 7553 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «ВЗОР», г. Нижний Новгород |
|
Описание типа РБ 03 09 7553 20 [2020-05-19]
rb-03-09-7553-20_2020-05-19.pdf
|
Скачать |
Газоанализаторы МАРК-2010 предназначены для измерений объемной доли кислорода, в различных газах (водороде, природном газе, азоте, аргоне и др.), в концентрациях, не образующих взрывоопасных смесей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7553 20 |
| Наименование | Газоанализаторы МАРК-2010 |
| Год регистрации | 2020 |
| Номер сертификата | 13399 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2024-10-28 |
| Получатель сертификата | ООО "ВЗОР", г. Нижний Новгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ВЗОР"
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д.33, пом. 2
Контакты: (8312)43-11-87, 75-09-48 / (8312)43-18-40 / факс (8312)29-65-50/E-mail: market@vzor.nnov.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2). |
| Методика поверки | Поверка проводится по Приложению А ВР84.00.000РЭ (2019 г.). |
| Признание поверки | Первичная при выпуске из производства: Нижегородский ЦСМС (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН) (НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 7553 20 [2020-05-19]
rb-03-09-7553-20_2020-05-19.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы МАРК-2010 предназначены для измерений объемной доли кислорода, в различных газах (водороде, природном газе, азоте, аргоне и др.), в концентрациях, не образующих взрывоопасных смесей.
Описание
Газоанализаторы МАРК-2010 (далее - газоанализатор) представляют собой малогабаритные переносные приборы непрерывного действия.
Для измерений объемной доли кислорода в газовой смеси в газоанализаторе используется амперометрический датчик, работающий по принципу полярографической ячейки закрытого типа. Электроды погружены во внутренний раствор электролита, который отделен от анализируемой среды мембраной, проницаемой для кислорода.
Кислород из контролируемой среды диффундирует через мембрану в тонкий слой электролита между катодом и мембраной и вступает в электрохимическую реакцию на поверхности катода, который поляризуется внешним напряжением, приложенным между катодом и анодом.
При этом в датчике вырабатывается сигнал постоянного тока, который пропорционален объемной доле кислорода в контролируемой среде.
Градуировка газоанализаторов производится по кислороду воздуха при температуре от плюс 15 до плюс 35 °C.
Г азоанализаторы состоят из блока преобразовательного и датчика кислородного.
Блок преобразовательный, выполненный в пластмассовом корпусе, соединен кабелем с датчиком кислородным.
Электрическое питание газоанализаторов осуществляется от встроенного аккумулятора с выходным напряжением постоянного тока от 3,1 до 3,6 В.
Общий вид газоанализатора представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 2.

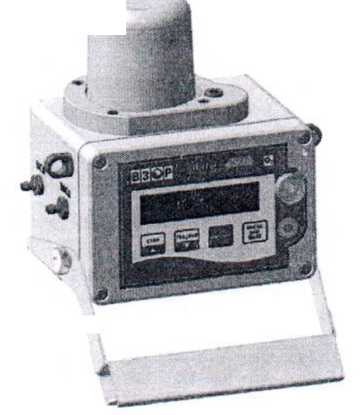

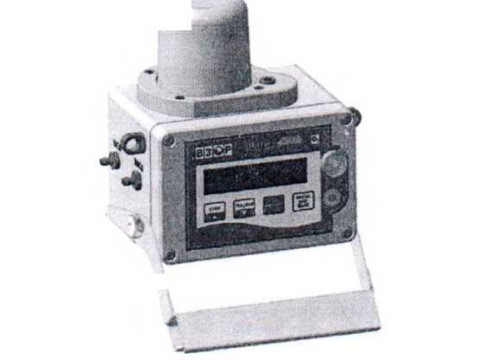

Рисунок 1 - Общий вид газоанализатора
Лист № 2
Всего листов 5
Место нанесения Место знака поверки пломбирования Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Газоанализаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений.
Запись метрологически значимого программного компонента (микропрограммы) производится в процессе изготовления газоанализаторов с помощью специальных программноаппаратных средств.
Конструкция газоанализаторов исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВР84-9001-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01 |
|
Цифровой идентификатор ПО |
0xDC648ACD |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-32 |
Технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода газоанализатора. % |
от 0 до 25 |
|
Диапазон показаний объемной доли кислорода газоанализатора. % |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности газоанализатора при температуре анализируемой газовой смеси и окружающего воздуха, совпадающей с температурой градуировки от +15 до +35 °C, и относительной влажности 0 %, % |
±(0,01 + 0.04Л)1’ |
|
Пределы допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной погрешности: ___ - при изменении температуры окружающего воздуха и анализируемой газовой смеси в пределах рабочего диапазона температур на каждые +10 °C от температуры гратуировки - при изменении относительной влажности анализируемой газойор^бм^^ от номинального значения 0 % в допустимых пределах ана/изируемой газовой среды |
1 ) 1.1 0,5 |
11 ро до. । жени етаб пит ii.ij?_____
|
1 (аименование характеристики |
Значение |
|
Время прогрева газоанализатора, мин. не более |
10 |
|
Интервал времени работы газоанализатора без корректировки показаний, ч.нс менее |
8 |
|
Время восстановления показаний газоанализаюра после снятия перегрузки по содержанию объемной доли кислорода, не превышающей 50 % от значения верхнего предела диапазона измерений в течение 10 мин. мин. не более |
10 |
1 .1 измеренное шачение объемной .io.ni кислорода в анализируемой газовой
смеси. 0<>.
I аолица 3 - Основные технические характеристики_______
|
Н а и м е но ван и е хара кте р и ст и к и |
Значение |
|
Разрешающая способное iь: от 0.000 до 2.999 % |
0.001 |
|
от 3.00 до 17.94 % |
0.01 |
|
от 18.0 до 30.0 % |
0.1 |
|
Параметры электрического питания газоанализатора | |
|
диапазон напряжения питания постоянного тока. В |
от 3.1 до 3.6 |
|
Потребляемая мощность газоанализатора при номинальном | |
|
напряжении питания 3.3 В. Bi. не более |
1.0 |
|
Степень пициты. обеспечиваемая оболочкой по ГОС 1 14254-2015 |
IP54 |
|
Габаритные размеры, мм. не более: | |
|
- высота |
147 |
|
ширина |
160 |
|
- длина |
172 |
|
Масса, кг. не более |
1.0 |
|
Номинальное время установления показаний газоанализатора мин. не более |
Э |
|
Рабочие условия эксплуатации: - температура окружающего воздуха. °C - относительная влажность окружающего воздуха при температуре +35 °C и более низких температурах без конденсации влаги. %, не |
от+1 до+50 |
|
более |
80 |
|
- атмосферное давление, к! 1а (мм рт.ст.) |
от 84.0 до 106.7 (от 630 до 800) |
|
Параметры анализируемой газовой среды: - пределы изменений содержания объемной доли кислорода. % |
от 0 до 30 |
|
- температура. °C |
от +1 до +50 |
|
- относительная влажность без конденсации влаги. % |
от 0 до 95 |
|
- избыточное давление. к11а. не более |
7 |
|
- разрежение. кПа. не бо т ее |
2 |
|
- расход, см'/мин |
от 150 до 400 |
|
- коррозионно-активные примеси (HjS. SO,. NO,. СЬ. НО. NH? и другие) |
должны отсутствовать |
|
Средний срок службы газоанализаторов, лет. не менее |
16 |
|
Средняя наработка на от каз, ч. не менее |
20000 |
Знак утверждения типа
наносится с внешней стороны на заднюю поверхность блока наклейки, на титульный лист руководства по эксплуатации и наш
Комплектность
1 аб iHuaJ Комилекiнос i ь . азоанали затора
|
1 !аименование |
()бозначение |
Количество, шт. |
|
Газоанализатор МАРК-2010 |
ВР84.00.000 |
1 |
|
Комплект монтажных частей |
ВР84.О4.100 |
1 |
|
Комплект запасных частей |
BP84.O4.200 ВР84 (14.3(К> ВР84.04.350 | |
|
Комплект инструмент и принадлежностей Комплект инструмента и принадлежностей Ж |
1 1 | |
|
Комплект химических реактивов для приготовления «нулевого» раствора |
ВР20.20.000 |
1 |
|
Руководство по эксплуатации |
ВР84.00.000Р') |
1 |
|
Паспорт _ |
BPS4.00.000HC |
1 |
11оверка
осуществляется по документу ГСП. Газоанализатор МАРК-2010. Методика поверки», приведенному н Приложении А к Руководству по эксплуатации ВР84.00.000РЭ и утвержденному ФБУ «Нижегородский ЦСМ» 10.07.2019 г.
Основные средства поверки:
рабочие эталоны 1-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии oi 14 декабря 2018 i № 2604 (ICO 10651-2015) -стандартные образцы состава i азовых смесей в баллонах пол давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методиках(методах)измерений приведены в жсплуагационном документе.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 i. № 2664 «Об у гверждении юсу ларе i вен ной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГУ 26.51.53-049-39232169-2019 Газоанализатор МАРК-2010. Технические условия
