Сигнализаторы горючих газов СГГ10-Б

Назначение

Сигнализаторы горючих газов СГГ10-Б (далее - сигнализаторы) предназначены для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасной концентрации горючих газов (метана или пропан-бутановой смеси) в воздухе.

Описание

Сигнализаторы представляют собой стационарные, одноблочные, одноканальные приборы непрерывного действия.

Принцип действия сигнализаторов - термохимический.

Способ отбора пробы - диффузионный.

Сигнализаторы СГПО-Б, СГПО-Б-МР, СГПО-Б-ОР, СГПО-Б-И, СГПО-Б-РК предназначены для работы совместно с клапанами электромагнитными КЭТ 9720 ИБЯЛ.685181.001 ТУ-2003, поставляемыми по отдельному заказу, а также с клапанами сторонних изготовителей, соответствующими по электрическим характеристикам.

Сигнализаторы СГГ10-Б-М предназначены для работы совместно с механизмами отключения подачи газа с электроприводом постоянного тока ИБЯЛ.303141.002, входящими в комплект поставки сигнализаторов.

Исполнения сигнализаторов приведены в таблице 1.

Таблица 1

Примечания

1 Знак «-» означает отсутствие функции, знак «+» - наличие.

2 МР - электромеханическое реле, ОР - оптоэлектронное реле, К - электромагнитный клапан с импульсным управлением, М - механизм отключения подачи газа с электроприводом постоянного тока.

Конструктивно сигнализаторы выполнены одноблочными, в пластмассовом корпусе.

На передней панели сигнализаторов расположены:

- индикатор зеленого цвета свечения «ВКЛ»;

- индикатор красного цвета свечения «ГАЗ»;

- индикатор желтого цвета свечения «ОТКАЗ»;

- кнопка «СБРОС» для отключения сигнализации.

Под передней панелью расположены:

- защитная крышка, опломбированная наклейкой предприятия-изготовителя;

- разъем «УПРАВЛ.», предназначенный для выбора значения порогов сигнализации, проведения корректировки нуля и чувствительности;

- клемма подключения кабеля сетевого питания,

- клемма подключения кабеля исполнительного устройства;

- клемма подключения кабеля к «сухим» контактам реле «РЕЛЕ» (для сигнализаторов СГПО-Б-МР, СГПО-Б-ОР);

- клемма подключения кабеля связи для интерфейса RS-485 «RS485» (для сигнализаторов СГГЮ-Б-И).

Внешний вид сигнализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

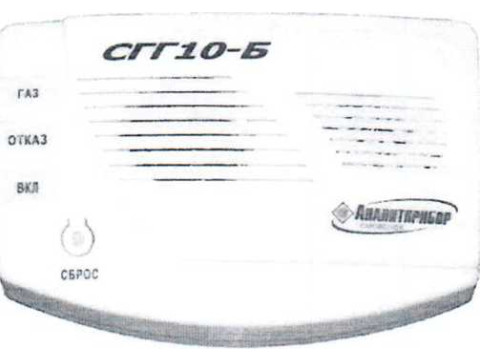

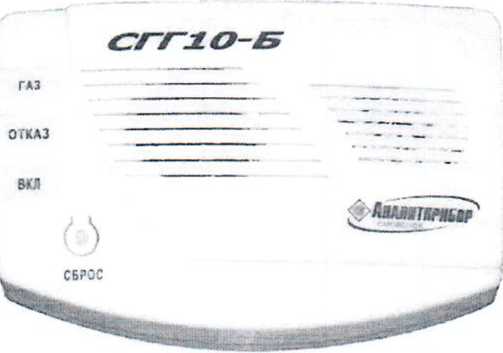

Рисунок 1 - Внешний вид сигнализатора

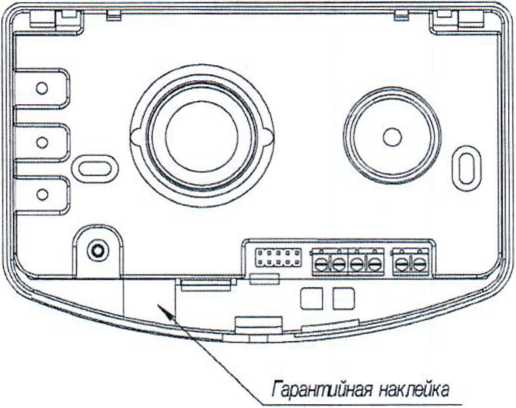

Стрелкой указано место пломбировки от несанкционированного доступа.

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее -изготовителем специально для непрерывного автоматического определение чих газов (метана или пропан-бутановой смеси) в воздухе и выдачи сигназ нии установленных пороговых значений.

ное

Встроенное ПО

Модуль измерения и расчета концентрации горючих газов

Модуль формирования звуковой и световой сигнализации

Модуль формирования управляющих сигналов на исполнительные устройства

Рисунок 3 - Структура ПО

Основные функции встроенного ПО:

1) измерение и расчет значения содержания горючих газов в месте установки сигнализатора;

2) выдачу звуковой и световой сигнализации при превышении содержания горючих газов установленных пороговых значений;

3) формирование управляющих сигналов на исполнительное устройство.

Идентификационные данные ПО приведены в таблице 2

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Технические характеристики

а) метрологические характеристики сигнализаторов

Пороги срабатывания сигнализации «ГАЗ». % HKI IP

20(10; 10 и 20)

Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, % HKI IP:

- для порога аварийной сигнализации «ГАЗ», равного 10 % НКПР            от 5 до 19

- для порога аварийной сигнализации «ГАЗ», равного 20 % HKI IP            от 15 до 31

Примечание - поверочным компонентом сигнализаторов является метан (СНД

б) характеристики погрешности сигнализаторов

Пределы допускаемой абсолютной погрешности (Ад) по поверочному

компоненту в условиях эксплуатации. % НКПР

в) характеристики чувствительности сигнализаторов к влияющим величинам

Сигнализаторы устойчивы к воздействию перегрузки газовоздушной смеси с содержанием объемной доли метана 2,2% (50% НКПР) в течение, мин

Время восстановления характеристик после снятия перегрузки, мин, не более

Сигнализаторы устойчивы к воздействию неопределяемых компонентов при их содержании в анализируемой среде, указанном в таблице 3.

Таблица 3

г) динамические характеристики сигнализаторов

г) динамические характеристики сигнализаторов

Время прогрева сигнализаторов, мин, не более

Время срабатывания сигнализации «ГАЗ» при подаче на вход сигнализаторов газовоздушной смеси с содержанием определяемого компонента, в 1,6 раза превышающим установленное пороговое значение, с, не более

д) технические характеристики сигнализаторов

Уровень звукового давления, создаваемого сигнализаторами, на расстоянии

1 м по оси звукового излучателя, дБ. не менее

Мощность, потребляемая от сети переменного тока. В А, не более

- для сигнализаторов СГГ10-Б, СГГ10-Б-И, СГПО-Б-ОР. СГПО-Б-МР. СГП0-Б-РК

- для сигнализаторов СГГ10-Б-М

Габаритные размеры сигнализаторов, мм. не более:

- длина 144 мм;

- ширина 96 мм;

- высота 42 мм.

Масса сигнализаторов, кг, не более                                                  0,2

Время автоматической работы сигнализаторов без технического обслуживания с применением внешних средств и без вмешательства оператора, год          1

Примечание - При наличии вредных веществ - каталитических ядов в контролируемой среде время автоматической работы сигнализаторов без технического обслуживания

устанавливается на основе опыта эксплуатации в конкретных условиях прим срок службы ТХД сокращается.

при этом

Параметры «сухих» контактов реле:

- для сигнализаторов СГГ10-Б-МР:

а) допустимое напряжение переменного тока частотой (50 ± 1) Гц, В, не более 250 допустимый ток через контакты, А, не более

б) допустимое напряжение постоянного тока. В, не более

допустимый ток через кон такты. А. не более

в) характер нагрузки - резистивная;

- для сигнализаторов СГПО-Б-ОР:

а) допустимое напряжение постоянного или переменного тока частотой

(50 ± 1) Гц (действующее значение), В, не более

допустимый ток через кон такты, А, не более

б) характер нагрузки - резистивная.

Основные параметры радиоканала сигнализаторов СГПО-Б-РК должны соответствовать данным, приведенным в таблице 4.

Таблица 4

Условия эксплуатации газоанализаторов:

- диапазон температуры окружающей среды:

а) сигнализаторов СГПО-Б, СГТ10-Б-МР, СГПО-Б-ОР, СГП0-Б-И, СГПО-Б-РК, °C

от минус 10 до плюс 50

от минус 10 до плюс 50

от минус 20 до плюс 40

от 84 до 106,7

от 630 до 800

до 1000

б) сигнализаторов СГПО-Б-M, °C

в) механизма отключения подачи газа для СГПО-Б-М, °C

- диапазон атмосферного давления, кПа

мм рт. ст.

- место размещения на высоте над уровнем моря, м

- диапазон относительной влажности воздуха при температуре 40 °C, %

от 30 до 95

10

- массовая концентрация пыли, мг/м3, не более

- синусоидальная вибрация с частотой от 5 до 35 Гц и амплитудой не более 0,35 мм

- скорость потока воздуха в месте установки сигнализаторов, м/с, не более            2

- окружающая среда - невзрывоопасная;

- рабочее положение - вертикальное, угол наклона в любом направлении не более 20°

- содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность чувствительных элементов (ЧЭ) ТХД, и агрессивных веществ, разрушающих токоподводы и ЧЭ, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.

Электрическое питание сигнализаторов осуществляется от однофазной сети переменного тока напряжением от 100 до 250 В, частотой (50 ± 1) Гц.

Сигнализаторы относятся к типу А по ГОСТ Р ЕН 50194-1-2012 (Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний).                                                                         ____

Сигнализаторы СГПО-Б-РК относятся к средствам радиосвязи малого радиуса действия, группе I по ГОСТ Р 52459.3-2009 (Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 3. Частные требования к устройствам малого радиуса действия, работающим на частотах от 9 кГц до 40 ГГц), классу 1 - средствам сигнализации.

Сигнализаторы соответствуют требованиям к низковольтному оборудованию по 1Р ТС 004/2011 (Технический регламент Таможенного союза. О безопасности низковольтного оборудования).

Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011 (Технический регламент Таможенного союза. Электромагнитная совместимость технических средств), предъявляемым к оборудованию класса А по помехоустойчивости и к оборудованию класса В по помехоэмиссии по ГОСТ Р 51522.1-2011 (Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения).

Степень защиты сигнализаторов по ГОСТ 14254-96 - IP42.

По устойчивости к механическим воздействиям сигнализаторы относятся к группе L1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе Р1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 сигнализаторы соответствуют исполнению УХЛ категории 4 для работы в расширенном диапазоне температуры от минус 10 до плюс 50 °C.

Средний полный срок службы в условиях эксплуатации:

а) сигнализаторов - 10 лет (с учетом замены ТХД, выработавших свой ресурс).

б) ТХД - 5 лет.

Средняя наработка на отказ сигнализаторов в условиях эксплуатации (без учета надежности термохимического датчика) - не менее 30000 ч.

Знак утверждения типа

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, расположенную на задней стенке сигнализатора.

Комплектность

Комплект поставки газоанализаторов соответствует указанному в таблице 5.

Таблица 5

|-Б”

Поверка

осуществляется по документу ИБЯЛ.413216.047 МП “Сигнализаторы горюч методика поверки, утвержденному ФГУП «ВНИИМС» 28 июля 2014 г.

Основные средства поверки - ГСО-ПГС, выпускаемые по ТУ 6-16-2J под давлением состава СН4-воздух (номера по реестру ГСО-ПГС 3904-87, 39(

х.газ

лОнах

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52459.3-2009. Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 3. Частные требования к устройствам малого радиуса действия, работающим на частотах от 9 кТц до 40 ГГц

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств

ИБЯЛ.413216.047 ТУ Сигнализаторы горючих газов СГПО-Б. Технические условия
