Газоанализаторы СЕАН-Н
| Номер в ГРСИ РФ: | РБ 03 09 5878 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «БАП «Хромдет-Экология», г. Москва |
Газоанализаторы СЕАН-Н (далее - газоанализаторы) предназначены для измерения в воздухе рабочей зоны массовой концентрации аммиака, хлора, оксида углерода, диоксида азота, оксида азота, сероводорода, диоксида серы, озона и измерения объемной доли кислорода, диоксида углерода, метана и других углеводородов, а также сигнализации о выходе измеренных значений концентрации за установленные пределы (пороги).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5878 20 |
| Наименование | Газоанализаторы СЕАН-Н |
| Год регистрации | 2020 |
| Номер сертификата | 13567 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2024-05-20 |
| Получатель сертификата | ООО "БАП "ХРОМДЕТ-ЭКОЛОГИЯ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "БАП "Хромдет-Экология"
Адрес: 107005, г. Москва, Плетешковский пер., 22
Контакты: тел./факс (095)150-83-30, 923-00-52
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь по каналам измерения концентрации аммиака, оксида углерода, оксида азота, сероводорода, диоксида серы, объемной доли кислорода, метана при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2). Метрологически НЕ обеспечены по каналам измерения концентрации хлора и озона в связи с отсутствием генераторов хлора ГХ-120 и генераторов озона ГС-024. |
| Методика поверки | Поверка проводится по ЯРКГ.413410.001 МП (2014 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ВНИИМС (аттестат аккредитации - № RA.RU.311493, шифр поверительного клейма - М)(НТК №12-15). Первичная при выпуске из производства ООО "БАП "ХРОМДЕТ-ЭКОЛОГИЯ", г. Москва, РФ (аттестат аккредитации - №RA.RU.312548, шифр поверительного клейма- ДПТ) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 5878 20 [2020-12-18]
rb-03-09-5878-20_2020-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5878 20 [2016-03-04]
rb-03-09-5878-20_2016-03-04.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы СЕАН-Н (далее - газоанализаторы) предназначены для измерения в воздухе рабочей зоны массовой концентрации аммиака, хлора, оксида углерода, диоксида азота, оксида азота, сероводорода, диоксида серы, озона и измерения объемной доли кислорода, диоксида углерода, метана и других углеводородов, а также сигнализации о выходе измеренных значений концентрации за установленные пределы (пороги).
Описание
Газоанализаторы представляют собой автоматические, индивидуальные одноканальные приборы непрерывного действия, выполненные в едином корпусе. Корпус газоанализатора выполнен из прочной пластмассы (полиметилметакрилата) и состоит из лицевой и задней крышек. На лицевой панели расположен жидкокристаллический дисплей и кнопка РЕЖИМ для управления прибором. В газоанализаторах используется диффузионный отбор проб через отверстие на лицевой панели.
В газоанализаторах используются электрохимические (для определения концентрации аммиака, хлора, оксида углерода, диоксида азота, оксида азота, сероводорода, диоксида серы, озона и кислорода), термокаталитические (для определения концентрации метана и других углеводородов) и инфракрасные (для определения концентрации диоксида углерода, метана и других углеводородов) сенсоры.
Газоанализаторы осуществляют:
- измерение массовой концентрации или объемной доли компонента;
- индикацию текущих значений массовой концентраций или объемной доли в цифровом виде в единицах мг/м3, % об. доля, % НКПР;
- световую, звуковую и вибрационную сигнализацию при превышении любого из двух заданных порогов концентрации (для всех компонентов кроме кислорода) и о выходе измеряемой концентрации за пределы допустимых значений для кислорода;
- запоминание максимального (для СЕАН-Н-Ог максимального и минимального) значения концентрации в течение цикла измерений;
- связь с компьютером через USB порт.

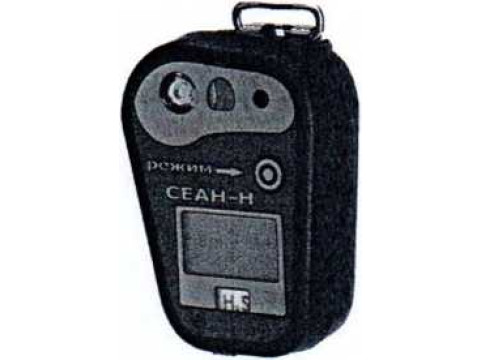

Общий вид газоанализаторов СЕАН-Н представлен на рисунке 1.
Пломбирование газоанализаторов СЕАН-Н не предусмотрено.
Рисунок 1 - Общий вид газоанализатора СЕАН-Н
осударстбрнный пеестп!
Ркслуолики Беларусь /
документов/
Программное обеспечение
Газоанализаторы СЕАН-Н имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PROJ ЕХ |
|
Номер версии (идентификационный номер ПО) |
al .01 |
|
Цифровой идентификатор ПО |
65182.82965 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
Таблица 2.1 - Диапазон измерений газоанализаторов и пределы допускаемой основной погреш
ности
|
Модель газоанализатора |
Определяемый компонент |
Диапазон показаний, мг/м3 |
Диапазон измерений, мг/м3 |
Пределы допускаемой основной погрешности, % | |
|
приведенной |
относительной | ||||
|
СЕАН-Н-СО |
Оксид углерода (СО) |
от 0 до 1000 включ. |
от 0 до 20 включ. св. 20 до 200 включ. |
±20 |
±20 |
|
CEAH-H-NH3 |
Аммиак (NH3) |
от 0 до 70 включ. |
от 0 до 20 включ. св. 20 до 70 z включ. |
±20 |
±20 |
|
CEAH-H-H2S |
Сероводород (H2S) |
от 0 до 200 включ. |
от 0 до 3 включ. св. 3 до 30 включ. |
±20 |
±20 |
|
CEAH-H-SO2 |
Диоксид серы (SO2) |
от 0 до 25 включ. |
от 0 до 10 включ. св. 10 до 25 включ. |
±20 |
±20 |
|
СЕАН-Н-СЦ |
Хлор (С12) |
от 0 до 20 включ. |
от 0 до 1 включ. св. 1 до 20 включ. |
±20 |
±20 |
|
CEAH-H-NO2 |
Диоксид азота (NO2) |
от 0 до 20 включ. |
от 0 до 2 включ. св. 2 до 10 включ. |
±20 |
±20 |
|
CEAH-H-NO |
Оксид азота (NO) |
от 0 до 40 включ. |
от 0 до 3 включ. св. 3 до 30 включ. |
±20 |
±20 |
|
СЕАН-Н-О2 |
Кислород (О2) |
от 0 до 30 включ. % об. доля |
от 0 до 30 включ. % об. доля |
±3,5 |
- |
|
СЕАН-Н-О3 |
Озон (Оз) |
от 0 до 1 включ. |
от 0 до 0,1 включ. св. 0,1 до 0,5 включ. |
±20 ft • / | |
документов/
Продолжение таблицы 2.1
|
Модель газоанализатора |
Определяемый компонент |
Диапазон показаний, мг/м3 |
Диапазон измерений, мг/м3 |
Пределы допускаемой основной погрешности, % | |
|
приведенной |
относительной | ||||
|
СЕАН-Н-СНд |
Горючие газы (по СНд) |
от 0 до 2,2 включ. % об. доля от 0 до 50 включ. % НКПР |
от 0 до 2,2 % об. доля включ. от 0 до 50 % НКПР включ. |
±10 |
- |
|
сеан-н-со2-02 |
Диоксид углерода (СО2) |
от 0 до 3500 включ. |
от 0 до 550 включ. св. 550 до 3500 включ. |
±20 |
±20 |
|
СЕАН-Н-СО2-5 |
Диоксид углерода (СО2) |
от 0 до 5 % об. доля включ. |
от 0 до 0,5 % об. доля включ. св. 0,5 до 5 % об. доля включ. |
±20 |
±20 |
|
СЕАН-Н-СНд-И |
Горючие газы (по СНд) |
от 0 до 2,2 % об. доля включ. от 0 до 50 % НКПР включ. |
от 0 до 2,2 % об. доля включ. от 0 до 50 % НКПР включ. |
±10 |
- |
Таблица 2.2 - Пределы допускаемой дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 °C от значения +20 °C в рабочем диапазоне температур |
0,5 доли основной погрешности |
|
Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 % в рабочем диапазоне относительной влажности |
0,2 доли основной погрешности |
|
Время установления выходного сигнала (при достижении 90% сигнала, Тод), с, не более |
120 |
Таблица 3 - Значения срабатывания порогов сигнализации.
|
Модель |
Определяемый газ |
ПОРОГ 1, мг/м3 |
ПОРОГ 2, мг/м3 |
|
СЕАН-Н - СО |
СО |
20 |
100 |
|
СЕАН-Н - NH3 |
NH3 |
20 |
60 |
|
СЕАН-Н - H2S |
H2S |
10 |
30 |
|
СЕАН-Н - SO2 |
SO2 |
10 |
20 |
|
СЕАН-Н - С12 |
Cl2 |
1 |
5 |
|
СЕАН-Н - NO2 |
NO2 |
2 |
10 |
|
СЕАН-Н-NO |
NO |
3 | |
|
СЕАН-Н - О2 |
O2 % ,об. доля |
19 | |
|
СЕАН-Н-Оз |
Оз |
0,1 |
(( [ & |
|
СЕАН-Н-СН4 |
Горючие газы (по СН4) |
0,44 % об. доля 10 % НКПР |
7ш%об.дШ ^0.%НКПР'/ |
Продолжение таблицы 3
|
Модель |
Определяемый газ |
ПОРОГ 1, мг/м3- |
ПОРОГ 2, мг/м3 |
|
СЕАН-Н-СН4-И |
Горючие газы (по СИд) |
0,44 % об. доля 10%НКПР |
0,88 % об. доля 20 % НК1 IP |
|
СЕАН-Н-СО2-02 |
СО2 |
550 |
3000 |
|
СЕАН-Н-СО2-5 |
СО2 |
0,5 % об. доля |
1,5 % об. доля |
Таблица 4 - Пределы погре ш ности срабатывай и я сигнализации
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±10 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
4,2 |
|
Габаритные размеры, мм, не более | |
|
- высота |
50 |
|
- щирина |
70 |
|
- длина |
105 |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от -30 до +45 |
|
- относительная влажность воздуха, % |
от 30 до 95 |
Знак утверждения типа
наносится на газоанализатор методом шелкографии и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
СЕАН-Н |
по заказу |
|
Трубка соединительная |
ЯРКГ 6.453.004 |
1 шт. |
|
Приспособление для градуировки |
ЯРКГ 6.471.009 |
1 шт. |
|
Паспорт |
ЯРКГ.413410.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ЯРКГ.413410.001 РЭ |
1 экз. |
|
Методика поверки |
ЯРКГ.413410.001 МП |
1 экз. |
Поверка
осуществляется по документу ЯРКГ.413410.001 МП «Инструкция. Газоанализаторы СЕАН-Н. Методика поверки ЯРКГ.413410.001 МП», утвержденному ФГУП «ВПИИМС» 30 апреля 2014 г.
Основные средства поверки:
- ГСО-ПГС №№ 3842-87, 9792-2011, 9167-2008, 8368-2003, 8372-2003, 8374-2003, 3726-87. 3750-87, 3756-87, 3769-87, 3907-87;
- генератор ТДГ-101 по ИБЯЛ.418319.013 ТУ-2001 в комплекте с И - генератор хлора ГХ-120 (per. № 16543-06);
■ЩИ
Для Л
ление
- генератор озона ГС-024-1 (per. № 23505-08).
Допускается применение аналогичных средств поверки, обеспеч метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт газоанализатора (первичная) или на свидетельство о поверке (периодическая).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ТУ 4215-021-11269194-13 (ЯРКГ.413410.001 ТУ) Газоанализаторы СЕАН-Н. Технические условия
