Сигнализаторы загазованности "Счетприбор" СЗС

Назначение

Сигнализаторы загазованности «Счетприбор» СЗС (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания в воздухе горючих газов (природного газа по ГОСТ 5542-2014 или сжиженного газа по ГОСТ 20448-90) и/и.чи оксида углерода (СО по ГОСТ 12.1.005-88), и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.

Описание

11ринцип действия сигнализаторов - термохимический для определения горючих газов и электрохимический для определения оксида углерода.

Сигнализаторы представляют собой стационарные приборы непрерывного действия с электропитанием от однофазной сети переменного тока.

В зависимости от вида определяемых компонентов изготавливаются следующие модификации сигнализаторов:

СЗС-1 - с контролем содержания в воздухе горючих газов по одному каналу;

СЗС-2 - с контролем содержания в воздухе оксида углерода по одному каналу;

СЗС-З - с контролем содержания в воздухе одновременно горючих газов и оксида углерода по двум каналам.

Способ отбора пробы - диффузионный через отверстия в корпусе сигнализатора.

Сигнализаторы состоят из пластмассового корпуса с расположенными внутри сенсорами, электронной платой управления и звуковым излучателем.

На лицевой панели корпуса сигнализатора расположены:

- светодиодный индикатор включения электропитания зеленого цвета;

- светодиодный индикатор аварийной сигнализации красного цвета;

- светодиодный индикатор состояния сигнализатора желтого цвета;

- кнопка «Тест» для проверки работоспособности сигнализатора.

Сигнализаторы могут работать как отдельно, так и совместно с клапанами запорными газовыми КЗГ СПЭФ.306557.039 ТУ (далее - клапан), либо с аналогичными клапанами других производителей, поставляемыми по отдельному заказу, для прерывания газоснабжения при превышении установленных пороговых значений содержания контролируемых газов.

Подключение клапана производится с помощью клеммной колодки на крышке сигнализатора, либо по предустановленному кабелю, входящему в комплект поставки.

При превышении установленных пороговых значений содержания контролируемых

компонентов в воздухе происходит срабатывание сигнализатора: включается 3Bvg световая красного цвета сигнализация, выдается во внешние цепи электрический импульс для закрытия газового клапана.

После снижения концентрации контролируемого газа ниже порога ||с происходит автоматическое отключение звуковой и световой сигнализации сигнализатора в рабочее положение контроля загазованности.

Сигнализаторы СЗС могут использоваться в составе автоматизирован

контроля загазованности.

Общий вид сигнализаторов пломбирования - на рисунке 2.

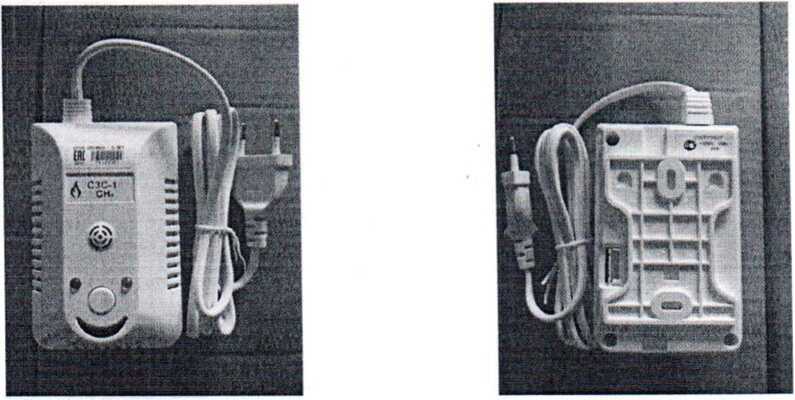

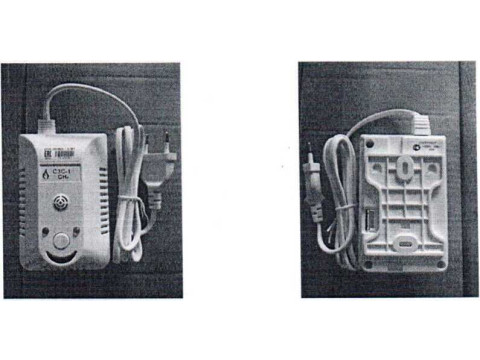

Рисунок 1 - Общий вид сигнализаторов «Счетприбор» СЗС

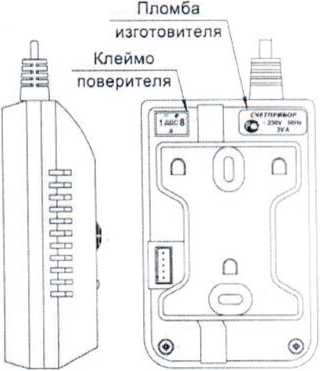

Рисунок 2 - Модификации и схема пломбирования

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (НО).

Метрологические характеристики сигнализаторов нормированы с учётом влияния программного обеспечения.

Конструкция исключает возможность несанкционированного влияния на встроенное ПО сигнализатора и измерительную информацию. Уровень защиты встроенного ПО сигнализатора от непреднамеренных и преднамеренных изменений - «высокий» no Р 50.2.077-2014.

Идентификационные данные встроенного ПО сигнализатора приведены в таблице 1.

Таблица 1 - Иденти

данные ПО

ювано.

Йаузки

* Данные недоступны, так как встроенное ПО не может быть мотутфщц. переустановлено или прочитано через какой-либо интерфейс после псщйЗ^ЙОй-!! изготовителем                                                               // ' Clkl

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Дополнительные метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на корпус сигнализаторов, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу СПЭФ.413216.001 МП «Сигнализаторы загазованности «Счетприбор» СЗС. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ>. 08 апреля 2019 г.

Основные средства поверки:

- поверочные газовые смеси ГСО-ПГС состава метан-воздух (ГСО 10653-2015) и состава оксид углерода-воздух (ГСО 10653-2015) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на наклейку на сигнализатор в месте, указанном на рисунке 2 и в руководство по эксплуатации и/или на бланк свидетельства о поверке сигнализатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Госстандарта № 2664 от 14.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений. Часть I. Общие технические требования и методы испытаний

ТУ СПЭФ.413216.001-2018 Сигнализаторы загазованности «Счетприбор» СЗС Технические условия
