Сигнализаторы горючих газов СГГ-20Микро

Назначение

Сигнализаторы горючих газов СГГ-20Микро (в дальнейшем - сигнализаторы), предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.

Описание

Сигнализаторы представляют собой индивидуальные приборы непрерывного действия.

Принцип действия сигнализаторов - термохимический.

Способ подачи контролируемой среды - конвекционный или принудителышгй за счет внешнего побудителя расхода или меха резинового. При работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозашишенное исполнение

Конструктивно сигнализаторы состоят из корпуса и встроенного или выносного термохимического датчика (далее - ТХД).

Сигнализаторы СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-03К могут быть также использованы для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.

Сигнализаторы СГГ-20Микро-М, СГГ-20Микро-01М, СТТ-20-Микро-02М являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли метана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-В, СГГ-20Микро-01В являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли водорода в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы СГГ-20Микро-П, СГГ-20Микро-01П являются сигнализаторами одиночного компонента по ГОСТ 27540-87 и предназначены для измерения объемной доли пропана в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы могут быть также использованы для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры и технического оборудования.

Исполнения сигнализаторов приведены в таблице 1.

Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011. Сигнализаторы относятся к взрывозащишенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «lExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты

Сигнализаторы могут быть изготовлены в соответствии с требованиями Правил РМРС и Правил PPP.

Внешний вид сигнализаторов приведен на рисунке 1.                ну

Схема пломбировки сигнализаторов от несанкционированного доступа приведена на рисунке 2.                                                                                    Il               / Ii

"аблица I

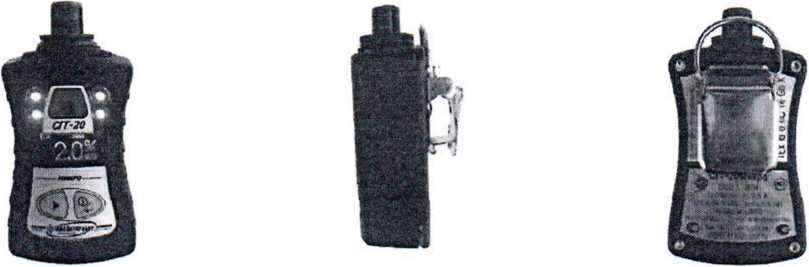

Рисунок 1а - Сигнализаторы со встроенным датчиком

Рисунок 16 - Сигнализаторы с выносным датчиком

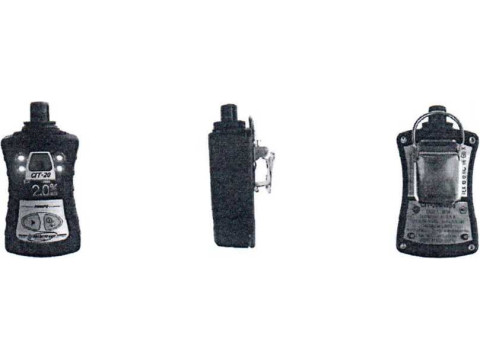

Рисунок 1 - Сигнализаторы СГГ-20Микро. Внешний вид

Рисунок 2а - Сигнализаторы со встроенным Рисунок 26 - Сигнализаторы с выносным датчиком                                 датчиком

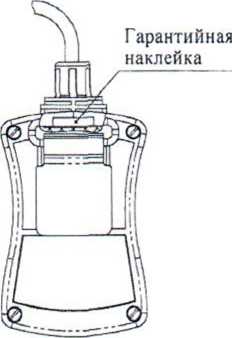

Рисунок 2 - Сигнализаторы СГГ-20Микро. Обозначение мест для размещения гарантийных наклеек

"*■ Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе.

Основные функции встроенного ПО:

- расчет и отображение значения содержания определяемого компонента;

- выдачи сигнализации при превышении измеренным значением содержания определяемого компонента установленных пороговых значений;

- обмена данными с ПЭВМ но интерфейсу USB;

- индикация установленных пороговых значений;

- часы реального времени;

- сохранения в энергонезависимой памяти архива результатов измерений;

- индикация номера версии и цифрового идентификатора ПО;

- индикация увеличения (уменьшения) содержания горючих газов относительно уровня, условно принятого за нулевой (уровень фона).

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Номинальная функция преобразования сигнализаторов совокупности компонентов СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микро-02Г, СГГ-20Микро-02ГД имеет вид

А = КпСвх,                 (1)

где А - показания сигнализаторов по цифровому индикатору, % НКПР;

Кп - коэффициент пропорциональности, равный: а) для сигнализаторов с поверочным компонентом метан:

б) для сигнализаторов с поверочным компонентом гексан:

Свх - действительное значение содержания определяемого компонента на входе сигнализаторов, % НКПР.

ia-

Диапазон измерений, диапазон показаний, цена ЕМР цифровой индикации сиги аг торов по поверочному компоненту соответствуют приведенным в таблице 3.  / /

Таблица 3

Пределы допускаемой основной абсолютной погрешности и вариации показаний сигнализаторов по поверочному компоненту соответствуют приведенным в таблице 4.

Таблица 4

Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 и значения порогов по поверочному компоненту, устанавливаемые при выпуске из производства, соответствует приведенным в таблице 5.

Диапазон сигнальных концентраций сигнализаторов совокупности ^компонентов (СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К, СГГ-20Микрр-,02Г, С1Т-20Микро-02ГД) в условиях эксплуатации, от 5,0 до 50,0 % НКПР при значениях порогов сигнализации, приведенных в таблице 5.

Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 рйза превышающей пороговое значение, не более 15 с.

Таблица 5

Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов, не более:

- СГГ-20Микро, СГТ-20Микро-01, СГТ-20Микро-02, СГГ-20Микро-03К,

СГТ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР                                ± 1,0

-для СГГ-20Микро-М, СГГ-20М икро-01М, СТТ-20-Микро-02М, %, объ

емной доли метана                                                             ± 0,05

- для СГГ-20Микро-В, СГГ-20Микро-01 В, %, объемной доли водорода       ± 0,04

- для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана        ± 0,02

Пределы допускаемой основной абсолютной погрешности измерений сигнализаторов

совокупности компонентов по определяемым компонентам, До, % НКПР, не более: - СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02, СГГ-20Микро-03К:

± 10,0;

± 10,0;

- по водороду - по пропану

- по гексану                -      ± 10,0;

- СГГ-20Микро-02Г, СГГ-20Микро-02ГД:

- по пропану             -     ±7,5;

-подекану             . -     ±15,0.

Время прогрева сигнализаторов, мин, не более

Дрейф показаний сигнализаторов за 8 ч непрерывной работы, не более:

-для СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02,

СГГ-20Микро-03К, % НКПР                                                 ± 2,5

- для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР                     +. 3,8

- для СГГ-20Микро-М, СГГ-20Микро-01М, СГГ-20-Микро-02М,

%, объемной доли метана                                                     ± ОД 3

- для СГГ-20Микро-В, СГГ-20Микро-01 В, %, объемной доли водорода        ± 0,1

- для СГГ-20Микро-П, СГГ-20Микро-01П, %, объемной доли пропана       ± 0,09

Лист №

Время непрерывной работы сигнализаторов до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °C, ч, не

менее

Характеристики сигнализаторов в режиме течеискателя:

- порог чувствительности по поверочному компоненту, % объемной доли, не менее

- время выдачи индикации увеличения концентрации, с, не более

- предельное содержание поверочного компонента в анализируемой сре

де, при котором обеспечивается функция течеискания, % НКПР

Уровень звукового давления, создаваемого звуковой сигнализацией сигнализаторов, на расстоянии 0,3 м по оси акустического излучателя, дБ, не менее

Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей и контролируемой сред на каждые 10 °C от температуры, при которой определялась основная погрешность, не более:

-для СГГ-20Микро, СГГ-20Микро-01, СГГ-20Микро-02,

СГГ-20Микро-03К, % НКПР                                                 ± 1,0

- для СГГ-20Микро-02Г, СГГ-20Микро-02ГД, % НКПР                     ± 1,5

- для СГГ-20Микро-М, СГГ-20Микро-01М, СТТ-20-Микро-02М, %, объ

емной доли метана                                                             ± 0,05

- для СГГ-20Микро-В, СГГ-20Микро-01 В, %, объемной доли водорода       ± 0,04

- для СГГ-20Микро-П, СТГ-20Микро-01П, %, объемной доли проиана        ± 0,03

Сигнализаторы стойки к:

- изменению атмосферного давления в диапазоне от 84 до 120 кПа (от 630 до 900 мм рт. ст.)

- изменению относительной влажности окружающей и контролируемой среды в диапазоне от 30 до 95 % при температуре 35 °C

- изменению пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей

- воздействию синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой не более 0,35 мм

- ударам при свободном падении с высоты 1 м на бетонную поверхность

- изменению напряжения питания от 2,0 до 2,9 В

Электрическое питание сигнализаторов осуществляется от аккумуляторной батареи. Напряжение питания, В

Габаритные размеры сигнализаторов, мм, не более:

- СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД, СГГ-20Микро-В, СГГ-20Микро-П:

- СГГ-20Микро-02, СГГ-20Микро-02М, СГГ-20Микро-03К:

- корпуса:

- блока датчика:

- СГГ-20Микро-02Г, СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-01 В, СГГ-20Микро-01П:

- корпуса:

- блока датчика:

Длина кабеля блока датчика - не более приведенной в таблице 1

Масса сигнализаторов (без учета массы кабеля), кг, не более:

-СГГ-20Микро, СГТ-20Микро-М, СГТ-20Микро-02ГД, СГГ-20Микро-В, СГГ-20Микро-П

- СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-01В, СГГ-20Микро-01П, СГГ-20Микро-02Г, СГГ-20Микро-03К

- СГГ-20Микро-02, СГГ-20Микро-02М

По способу защиты персонала от поражения электрическим током сигнализаторы относятся к классу ПТ по ГОСТ 12.2.007.0-75.

Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008.

Сигнализаторы относятся к оборудованию класса А по ГОСТ Р 51522.1-2011.

Степень защиты сигнализаторов по ГОСТ 14254-96 (МЭК 529-89):

- СГГ-20Микро, СГГ-20Микро-М, СГГ-20Микро-02ГД, СГГ-20Микро-В, СГГ-20Микро-П                                                           IP68

- СГГ-20Микро-01, СГГ-20Микро-01М, СГГ-20Микро-03К, СГГ-20Микро-01В, СГГ-20Микро-01П, СГГ-20Микро-02, СГТ-20Микро-02Г, СГГ-20Микро-02М:

- корпуса                                                               IP68

- блока датчика                                                       ТР54

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 сигнализаторы соответствуют климатическому исполнению УХЛ 1.1, но для работы при температуре от минус 40 до плюс 50 °C.

Сигнализаторы, изготовленные в соответствии с требованиями Правил РМРС и Правил РРР, по устойчивости к воздействию климатических факторов по ГОСТ 15150-69 соответствуют климатическому исполнению М 1.1, но для работы при температуре от минус 40 до плюс 50 °C.

По устойчивости к воздействию температуры и влажности окружающего воздуха сигнализаторы относятся к группе С4 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочей температуры окружающего воздуха от минус 40 до плюс 50 °C.

По устойчивости к воздействию атмосферного давления сигнализаторы относятся к группе Р1 по ГОСТ Р 52931-2008 в расширенном диапазоне рабочего атмосферного давления от 84 до 120 кПа (от 630 до 900 мм рт. ст.).

Условия эксплуатации сигнализаторов:

- диапазон температуры окружающей среды, °C                  от минус 40 до

плюс 50

- диапазон относительной влажности окружающего воздуха, %, при температуре 35 °C                                                     от 30 до 95

- диапазон атмосферного давления, кПа (мм рт. ст.)                    от 84 до 120

(от 630 до 900)

- содержание пыли, мг/м3, не более

- содержание вредных веществ в контролируемой среде (каталитических ядов), снижающих каталитическую активность ЧЭ ТХД, и агрессивных веществ, разрушающих токоподводы и ЧЭ, не должно превышать ПДК согласно ГОСТ 12.1.005-88.

Средняя наработка на отказ сигнализаторов в условиях эксплуатации, ч, не менее, при этом допускается замена ТХД, выработавшего свой ресурс

Средний полный срок службы сигнализаторов, г:

- сигн ализаторов

- ТХД, при работе на атмосферном воздухе

Сигнализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011. Сигнализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), имеют маркировку взрывозащиты «lExibdIICT6 X» и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

\ Д лв Р ‘л У //

Знак утверждения типа

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на корпусе сигнализатора методом фотохимпечати.

Комплектность

Комплект поставки сигнализаторов соответствует указанному в таблице 6.

Таблица б

Поверка

осуществляется по документу ИБЯЛ.413531.012МП «Сигнализаторы горючих газов СГГ-20Микро. Методика поверки», утвержденному ФГУП «ВПИИМС» 15 мая 2015 г.

Основные средства поверки - ГСО-ПГС по ТУ2114-001-00226247-2010, в баллонах под давлением состава СН4-воздух, СзНз-воздух, СбН)4-воздух (номер в Госреестре ГСО-ПГС 10463-2014), Нз-воздух (номер в Госреестре ГСО-ПГС 10463-2015).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2008. ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

ИБЯЛ.413531.012ТУ. Сигнализаторы горючих газов СГГ-20Микро. Технические условия

ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах

ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
