Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230
| Номер в ГРСИ РФ: | РБ 03 09 6738 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ЭРИС", г. Чайковский, Пермский край |
|
Описание типа РБ 03 09 6738 20 [2021-02-05]
rb-03-09-6738-20_2021-02-05.pdf
|
Скачать |
Датчики - газоанализаторы стационарные ДГС ЭРИС-210. ДГС ЭРИС-230 (далее - датчики - газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6738 20 |
| Наименование | Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 |
| Год регистрации | 2020 |
| Номер сертификата | 13889 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2025-05-18 |
| Получатель сертификата | ООО "ЭРИС", г. Чайковский Пермского края, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭРИС"
Адрес: 617762, г. Чайковский, Пермская обл., ул. Промышленная, 8/25
Контакты: (34241)6-55-11, info@eriskip.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12/6 мес. |
| Метрологическое обеспечение | Обеспечены в Республике Беларусь с применением соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2) и/или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверку датчиков-газоанализаторов, в т.ч. находящихся в эксплуатации, проводить по МП 116-221-2014 «Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Методика поверки» с изменением № 3, утвержденной в 2020 г. Для датчиков с оптическим сенсором (только модели ДГС-ЭРИС-210IR, ДГС-ЭРИС-230IR): - межповерочный интервал в СЗМ в Республике Беларусь - не более 12 месяцев. Для датчиков с электрохимическими, термокаталитическими и инфракрасными (для хладонов) сенсорами (только модели ДГС-ЭРИС-210CT, ДГС-ЭРИС-230CT, ДГС-ЭРИС-210EC, ДГС-ЭРИС-230EC, ДГС-ЭРИС-210FR, ДГС-ЭРИС-230FR): - межповерочный интервал в СЗМ в Республике Беларусь - не более 6 месяцев. |
| Признание поверки | Первичная при выпуске из производства: ООО "ЭРИС" (аттестат аккредитации - №RA.RU.310699, шифр поерительного клейма - ВКЭ)(НТК №10-18). |
Поверители
Скачать
|
Описание типа РБ 03 09 6738 20 [2021-02-05]
rb-03-09-6738-20_2021-02-05.pdf
|
Скачать |
Описание типа
Назначение
Датчики - газоанализаторы стационарные ДГС ЭРИС-210. ДГС ЭРИС-230 (далее - датчики - газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание
Принцип действия датчиков-газоанализаторов ДГС - оптический, термокаталитический. элек1рохимический.
Датчики - газоанализаторы ДГС являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:
- измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов довзрывоопасных концентраций (ДВЕ) (по ГОСТ 12.1.005-88) и предельно допустимые концентрации (ПДК);
- выдачу унифицированного токового сигнала от 4 до 20 мА;
- выдачу ненормированного сигнала в мВ (только для выносного высокотемпературного сенсора НТ и исполнения ДГС-210-3 с термокаталитическим сенсором);
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU). HART и E-WIRE (цифровой, беспроводной протокол, для передачи данных об измеренных значениях в режиме реального времени. Передача данных осуществляется в кодированном виде, шифрованной 128 битным ключом Е-Key и динамическим кодом E-DKey) (опции оснащаются по заказу).
Конструктивно датчики - газоанализаторы ДГС состоят из корпуса, в который помещены сенсор (IR-инфракрасный. СТ-термокаталитический. ЕС-элек грохимический. FR-инфракрасный на хладоны), переходная плата и плата преобразования. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. Настройка датчика-газоанализатора ДГС после замены сенсора на идентичный не требуется.
Дополнительно (по заказу) датчики - газоанализаторы ДГС могут иметь реле АВАРИЯ. ПОРОГЕ ПОРОГ2. ПОРОГЗ (реле ПОРОГЗ доступно только для моделей, предназначенных для измерения аммиака), интерфейс HART, разъем для подключения HART коммуникатора, модуль беспроводной передачи (частота 2.4 ГГц по протоколу E-WIRE). модуль автономного питания, выносной чувствительный элемент (может быть установлен удаленно - до 30 метров от датчика), выносной термокаталитический чувствительный элемент (сенсор) НТ для применения в средах с температурой окружающего воздуха до плюс 150 °C.
Датчики-газоанализаторы ДГС ЭРИС-230 отличаются от ДГС ЭРИС-210 наличием цифрового дисплея и разновидностью светодиодной индикации состояния.
исполнения, отличающиеся исполнением
Датчики - газоанализаторы ДГС имеют по 3 корпуса:
сигнализации в виде коль в центре лицевой панел поминия.
ЛО
?лГИЧ!
4л« до«у»е»то.
- ДГС ЭРИС-210-1 оснащен модулем световой ного на лицевой панели и светодиодом состояния -корпусе из нержавеющей стали или из окрашенного а
- ДГС ЭРИС-210-2 не имеет модуля световой сигнализации в виде кольца. Оснащен светодиодом состояния в центре лицевой панели, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
- ДГС ЭРИС-210-3 выпускается в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика.
- ДГС ЭРИС-230-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели, светодиодом состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
- ДГС ЭРИС-230-2 не имеет модуля световой сигнализации в виде кольца. Оснащен че-тыремя светодиодами состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
- ДГС ЭРИС-230-3 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
Выносные чувствительные элементы (кроме НТ) выпускаются в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика. Выносной чувствительный элемент НТ выпускается в стальном закругленном корпусе.
Цвета окрашиваемых корпусов определяются при заказе.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха датчики - газоанализаторы ДГС соответствуют исполнению ДЗ по ГОСТ Р 52931-2008.
Датчики - газоанализаторы ДГС могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Общий вид датчиков-газоанализаторов ДГС, выносного термокаталитического чувствительного элемента (сенсора) НТ, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-8.

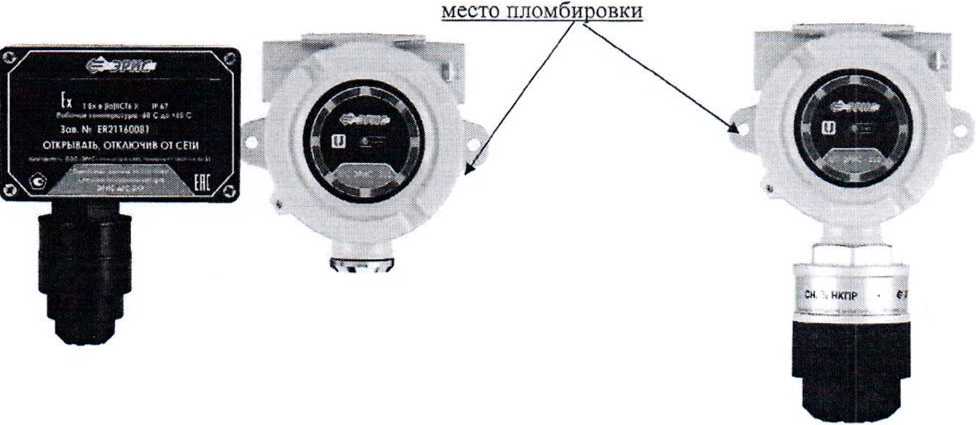

Рисунок 1 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-1 с указанием места пломбировки, слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение

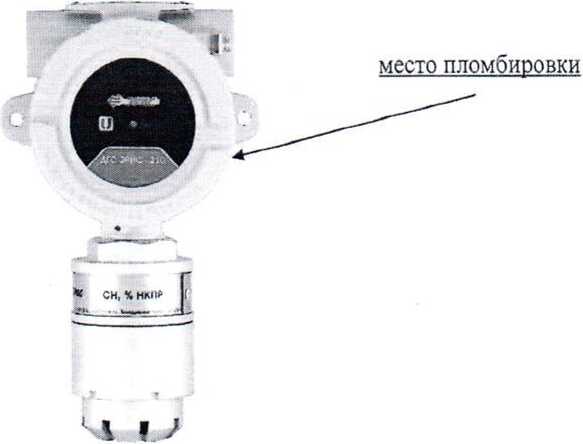

Рисунок 2 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-2 с указанием места пломбировки

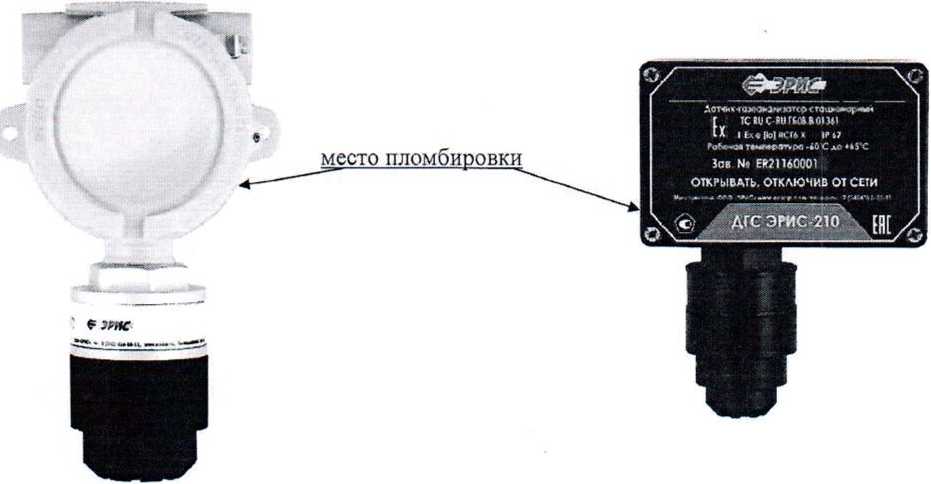

Рисунок 3 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-3 с указанием места пломбировки, слева направо: в окрашенном закругленном алюминиевом корпусе и в прямоугольном окрашенном алюминиевом корпусе
Государственный реестр] I средств измерений / \ Республики Беларусь / \Для документов/

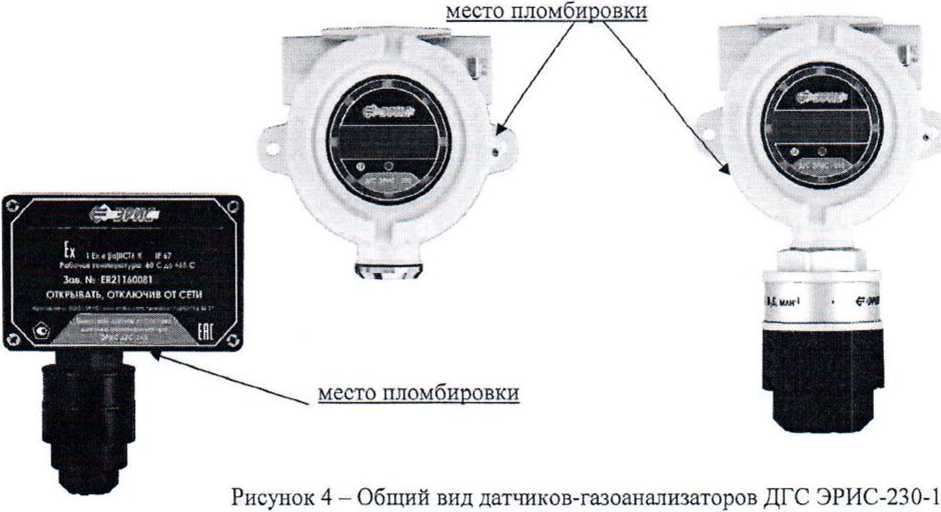

с указанием места пломбировки, слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение
место пломбировки
'-.пр .
___ -
Рисунок 5 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-2 с указанием места пломбировки

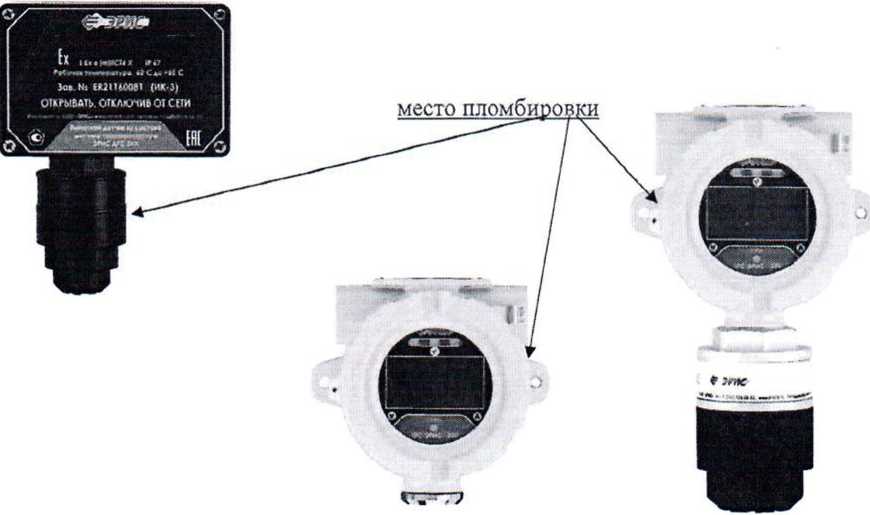

Рисунок 6 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-3 с указанием места пломбировки, слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение

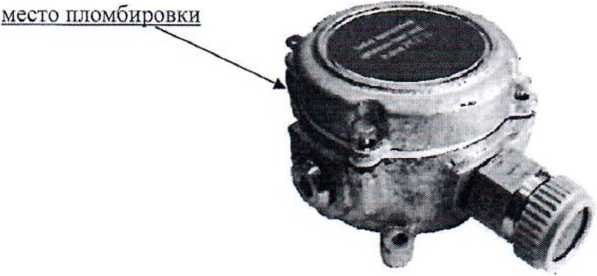

Рисунок 7 - Общий вид выносного термокаталитического чувствительного элемента (сенсора) НТ с указанием места пломбировки

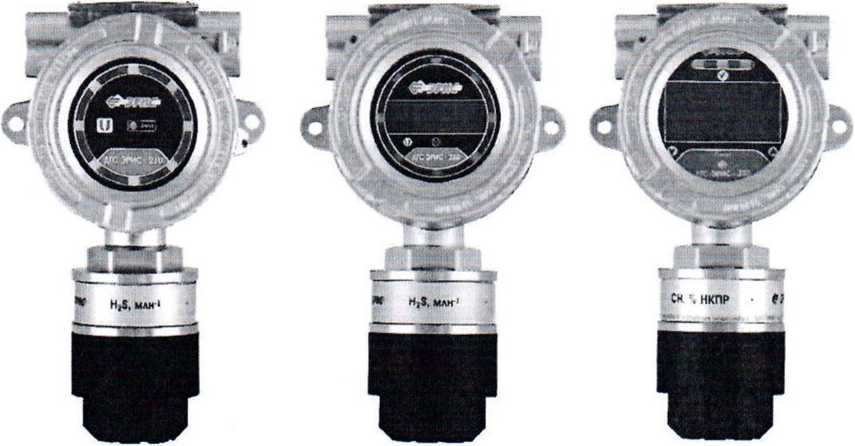

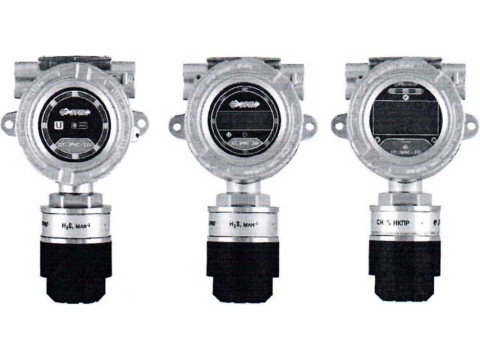

Рисунок 8 - Общий вид датчиков-газоанализаторов в корпусе из нержавеющей стали. Слева направо: ДГС 210-1, ДГС 230-1, ДГС-230-3
Программное обеспечение
Идентификационные данные встроенного программного обеспечения газоанализаторов ДГС указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DGS 210.bin |
DGS 230.bin |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.513 |
v. 1.00.513 |
|
Цифровой идентификатор ПО |
- | |
Защита программного обеспечения датчиков-газоанализаторов ДГС от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
«■*- Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с инфракрасным сенсором (IR)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента' |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан СН4 |
IR-CIU-100T |
от 0 до 4,4 % (от 0 до100%НКПР3) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,132% (±3 % НКПР) |
|
св. 2.2 до 4.4 % (св. 50 до 100 % НКПР) |
±(0.058-Х+0.004) % (±(0.062 Х-0.1)% НКПР) | |||
|
IR-CH4-50T |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132 % (±3 % НКПР) | |
|
IR-CH4-IOO |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) | |
|
св. 2.2 до 4.4 % (св. 50 до 100 % НКПР) |
± (0.02-Х+0.176)% (± (0,02-Х+4) % НКПР) | |||
|
IR-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22% (±5 % НКПР) | |
|
IR-CH4-100% |
от 0 до 100 % |
от 0 до 100 % |
±10 % отн. | |
|
Этилен С2Н4 |
IR-C2H4-5OT |
от 0 до 2.3 % (от 0 до 100 % НКПР) |
от 0 до 1.15 % (от 0 до 50 % НКПР) |
±0.069 % (±3 % НКПР) |
|
[R-C2IU-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР)___ |
Одо 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) |
■*>- Продолжение таблицы 2
|
1 |
2 |
з |
4 |
5 |
|
11ропан С3Н8 |
IR-C3H8-1OOT |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0.85 % включ. (от Одо 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0.85 до 1.70 % (св. 50 до 100 % НКПР) |
±(0.061Х-0.001)% (±(0.062 Х-0,1) % НКПР) | |||
|
IR-C3H8-50T |
от 0 до 0.85 % (от 0 до 50 % НКПР) |
от 0 до 0.85 % (от 0 до 50 % НКПР) |
±0,051% (±3 % НКПР) | |
|
ir-c3h8-ioo |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,085 % (±5 % НКПР) | |
|
св. 0.85 до 1,70 % (св. 50 до 100 % НКПР) |
±(0.02 Х+0,068) % (±(0,02Х+4) % НКПР) | |||
|
IR-C3H8-5O |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
от 0 до 0.85 % (от 0 до 50 % НКПР) |
±0,085% (±5 % НКПР) | |
|
Бутан С4Н10 |
ir-c4h,o-50t |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4HIO-5O |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0.7 % (от Одо 50% НКПР) |
±0,07 % (±5 % НКПР) | |
|
1 -бутен с4н8 |
IR-C4H8-50T |
от 0 до 1.4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H8-50 |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % HKI IP) | |
|
Изобутан i-CjHio |
IR-i-C4H|0- 50T |
от 0 до 1.3 % (от Одо 100 % НКПР) |
от 0 до 0.65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-i-C4H|0-50 |
от 0 до 1,3 % (от Одо 100 % НКПР) |
от 0 до 0.65 % (от 0 до 50 % НКПР) |
±0.065 % (±5 % НКПР) | |
|
Пентан С5Н12 |
IR-C5H12-5OT |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0.7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-Cs1I|2-50 |
от 0 до 1.4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Цикло-пентан С5Ню |
IR-C5H10-50T |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0.7 % (от 0 до 50 % НКПР) |
±0.042 % (±3 % НКПР) |
|
IR-C5Hio-5O |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан С6Н|4 |
IR-C6H|4-50T |
ОТ 0 ДО 1,0 % (ОТ Одо 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C6H14-50 |
от 0 до 1.0 % (от Одо 100% НКПР) |
ОТ 0 до 0.5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан с6н12 |
IR-C6Hi2-50T |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-C6H|2-50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Этан с2н6 |
IR-C2H6-50T |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1.25 % (от 0 до 50 % HKI IP) |
±0,075 % (±3 % НКПР) |
|
IR-C2H6-50 |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1.25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) | |
|
Метанол СНзОН |
IR-СНзОН-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от Одо 50 % НКПР) |
±0,18% (±3 % НКПР) |
|
IR-CH3OH-50 |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
IR-CH3OH-100 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3.0 % включ. (от 0 до 50 % НКПР включ.) |
±0.3 % (±5 % НКПР) | |
|
св 3,0 до 6,0 % (св 50 до 100 % НКПР) |
св. 3,0 до 6,0 % (св. 50 до 100 % НКПР) |
±(0,02Х+0,24) % (±(0,02-Х+4) % НКПР) | ||
|
Пары нефтепро дуктов4 |
IR-CH-nH-50 |
от Одо 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бензол с6н6 |
IR-C6H(,-50T |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0.036 % (±3 % НКПР) |
|
IR-C6H6-50 |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропи-лен СзНб |
1R-C3H6-5OT |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от Одо 50% НКПР) |
±0,06 % (±3 % НКПР) |
|
IR-C3H6-50 |
от 0 до 2,0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0.1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
IR-C2H5OH- 50T |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
IR-C2H5OH- 50 |
от 0 до 3,1 % (от Одо 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155 % (±5 % НКПР) | |
|
Гептан С7Н|6 |
IR-C7H|6-50T |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0.55 % (от 0 до 50 % НКПР) |
±0.033 % (±3 % НКПР) |
|
IR-C7H|6-50 |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
ir-c2h4o- 50T |
от 0 до 2,6 % (от 0 до 100 % 11КПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
IR-C2H4O-50 |
от 0 до 2,6 % (от Одо 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13% (±5 % НКПР) | |
|
Диоксид углерода СО2 |
IR-CO2-5 |
от 0 до 5,0 % |
от 0 до 2,5 % включ. |
±0,125 % |
|
св. 2,5 до 5,0 % |
±(0,0028 Х+0,118) % | |||
|
Ацетон СНзСОС Нз |
IR-CH3COCH3-50T |
от 0 до 2.5 % (от Одо 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR-CH3COCH3-50 |
от 0 до 2,5 % (от Одо 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0.125% (±5 % НКПР) |
|
1 |
2 |
n Э |
4 |
5 |
|
Изобута-лен i-C4H8 |
IR-i-C4H8-50T |
от 0 до 1.6 % (от Одо 100%НКПР) |
от 0 до 0.8 % (от 0 до 50 % НКПР) |
±0.048 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 1,6 % (от Одо 100 % НКПР) |
от 0 до 0,8 % (от Одо 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопро-пен С5Н8 |
IR-C5H8-50T |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C5H8-50 |
от 0 до 1.7 % (от Одо 100%НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0.085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
IR-C2H2-50T |
от 0 до 2,3 % (от Одо 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-C2H2-5O |
от 0 до 2,3 % (от Одо 100 % НКПР) |
от 0 до 1,15 % (от Одо 50 % НКПР) |
±0,115% (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
IR-C3H3N-50T |
от 0 до 2,8 % (от Одо 100% НКПР) |
от 0 до 1,4 % (от Одо 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
IR-C3H3N-5O |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1.4 % (от Одо 50 % НКПР) |
±0,14% (±5 % НКПР) | |
|
Толуол с7н8 |
IR-C7Hs-50T |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0.033 % (±3 % НКПР) |
|
IR-C7H8-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0.055 % (±5 % НКПР) | |
|
Этилбен-зол С«Н ю |
IR-C8H|O-5OT |
от 0 до 1,0 % (от Одо 100 % НКПР) |
от 0 до 0.5 % (от 0 до 50 % 11КПР) |
±0,03 % (±3 % НКПР) |
|
1R- C8H|0-50 |
от 0 до 1,0 % (от Одо 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан CgH18 |
IR-C8Hi8-50T |
от 0 до 0.8 % (от Одо 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
1R-C8H|8-5O |
от 0 до 0.8 % (от Одо 100 % НКПР) |
от 0 до 0.4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилаце-тат С4Н8О2 |
ir-c4h8o2- 50T |
от 0 до 2.0 % (от Одо 100 % НКПР) |
от 0 до 1.0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR- C4H8O2-50 |
от 0 до 2,0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат с6н12о2 |
1R-C6H|2O2-50T |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
ir-c6hI2o2- 50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1.3-бугадиен (дивинил) С4Н6 |
JR-C4II6-5OT |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4II6-50 |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлорэтан С2Н4С12 |
ir-c2h4ci2-50T |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,186% (±3 % НКПР) |
|
1R-C2H4C12- 50 |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
Л
'*•" Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Диметил-сульфид C2H5SII |
IR-C2H5SH- 5 ОТ |
от 0 до 2.2 % (от Одо 100% НКПР) |
от 0 до 1.1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
IR-C2H5SH- 50 |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1 -гексен СбН|2 |
IR-C6Hl2-50T |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-C6H12-50 |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол СдНуОН |
[R-C4H0OH-50Т |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H9OH- 50 |
от 0 до 1,4 % (от Одо 100%НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
sec-2-бутанол С4Н9ОН |
IR-sec-C4H9OH-5OT |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-sec- C4H9OH-5O |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Нонан С9Н20 |
IR-C0H 20-50T |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
IR-C9H2O-50 |
от 0 до 0.7 % (от Одо 100% НКПР) |
от 0 до 0.35 % (от 0 до 50 % НКПР) |
±0.035 % (±5 % НКПР) | |
|
Стирол с8и8 |
IR-C8H8-50T |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C8H8-50 |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винил-хлорид C2H3C1 |
IR-C2H3CI- 50T |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108% (±3 % НКПР) |
|
IR-C2H3CI- 50 |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18% (±5 % НКПР) | |
|
Цикло-пропан С3Н6 |
IR-C3H6-5OT |
от 0 до 2,4 % (от Одо 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
IR-C3H6-5O |
от 0 до 2,4 % (от Одо 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % 11КПР) |
±0,12% (±5 % НКПР) | |
|
Диметиловый эфир с2нбо |
IR-СгНбО-50T |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0.081 % (±3 % НКПР) |
|
IR-C2H6O-50 |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135% (±5 % НКПР) | |
|
Ди эти ло-вый эфир СдНюО |
IR-C4H10O-50T |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C4H10O-5O |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Пропи-леноксид С3Н6О |
lR-СзНбО-50T |
от 0 до 1,9 % (от Одо 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
IR-C3H6O-50 |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
гг о
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Хлорбен-зол СбН5С1 |
IR-C6H5C1-50Т |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-C6H5C1- 50 |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон С4Н8О |
IR-CjHgO-50T |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0.054 % (±3 % НКПР) |
|
IR-C4HgO-50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0.9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метил- 2- пропанол tert-С2Н9ОН |
ir-c2h9oh-50T |
от 0 до 1.8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
IR-C2HQOH-50 |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2- метокси-2-метил пропан (метилтретбутиловый эфир) tert-с5н12о |
IR-C5H|2O-50T |
от 0 до 1,5 % (от Одо 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
IR-C5H|2O-50 |
от 0 до 1,5 % (от Одо 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
параксилол п-С8Ню |
IR- n-C8Hlose |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0.55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
ортоксилол o-CgHio |
IR-o-CgHio-50 |
от 0 до 1,0 % (отОдо 100% НКПР) |
от 0 до 0,5 % (от Одо 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт С3Н8О |
IR-C3Hs()-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1.0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
1 -ок ген CgH14 |
IR-CgHi4-50T |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
IR-CgH„r50 |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Метанти-ол (метил-меркап-тан) (CH3SH) |
IR-CH3SH-5O |
от 0 до 4,1 % (от Одо 100 % НКПР) |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,205 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Этантиол (этил-меркап-тан) (C2H5SH) |
1R-C2H5SH-5O |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14% (±5 % НКПР) |
При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
2 Диапазон показаний выходных сигналов устанавливается равным диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
■' Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с национальными стандартами па нефтепродукты конкретного вида.
4 Топливо дизельное по ГОСТ 305-2013. уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, 1азовый конденсат, бензин неэтилирован-ный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар.
Таблица 3 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с термокаталитическим сен-
сором (СТ)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон показаний' объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан СНд |
СТ-СН4-50Т |
от 0 до 4,4 % (от Одо 100 % НКПР3) |
от 0 до 2,2 % (от Одо 50 % НКПР) |
±0,132% (±3 % НКПР) |
|
СТ-СН4-50 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Сумма углеводородов по метану СХНУ |
СТ-СХНУСН4-50Т |
от 0 до 4,4 % (от Одо 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132% (±3 % НКПР) |
|
СТ-СхНуСН4-50 |
от 0 до 4,4 % (от Одо 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НК1 IP) |
±0,22 % (±5 % НКПР) | |
|
Этилен С2Н4 |
СТ-С2Н4-50Т |
от 0 до 2,3 % (от Одо 100 % НКПР) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
СТ-С2Н4-5О |
от 0 до 2,3 % (от Одо 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115% (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Пропан CjH8 |
СТ-С3Н3-5ОТ |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-СзПк-50 |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Сумма углеводородов по пропану СХНУ |
ст- СхНуСзНг 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
ст- CxHvC3H8-50 |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Бутан С.|Н|о |
СТ-С4Н10-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Ню-50 |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1 -бутен С4Н8 |
СТ-С4Н8-50Т |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н8-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i-С4Н10 |
CT-i-C4Hio-50Т |
от 0 до 1,3 % (от Одо 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-C4H jo-50 |
от 0 до 1,3 % (от Одо 100 % НКПР) |
от 0 до 0.65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Пентан С5Н12 |
СТ-С5Н,2-5ОТ |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-CsH12-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
CT-C5Hjo-50T |
от 0 до 1,4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-C5I ljo-50 |
от 0 до 1.4 % (от Одо 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан С6Н|4 |
CT-C6Hi4-50T |
от 0 до 1,0 % (от Одо 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-C6H14-50 |
от 0 ДО 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан с6н12 |
CT-C6H|2-5OT |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-С6Н12-50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от Одо 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Этан с2н6 |
СТ-С2Н6-50Т |
от 0 до 2,5 % (от Одо 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
СТ-С2Н6-50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от Одо 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) | |
|
Метанол СНзОН |
СТ-СНзОН-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18% (±3 % НКПР) |
|
СТ-СН3ОН- 50 |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Бензол СбНб |
СТ-СбН6-50Т |
от 0 до 1.2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от Одо 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбН6-50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен |
СТ-С3Н6-50Т |
от 0 до 2,0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
С3П6 |
СТ-С3Н6-50 |
от 0 до 2.0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Этанол |
СТ-С2Н5ОН-50Т |
от 0 до 3,1 % (от Одо 100%НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
С2Н5ОН |
СТ-С2Н5ОН- 50 |
от 0 до 3,1 % (от Одо 100%НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155% (±5 % НКПР) |
|
Гептан С7Н ie |
СТ-С7Н|6-50Т |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н16-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид |
СТ- С2Н4О- 50Т |
от 0 до 2,6 % (от Одо 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
С2Н4О |
СТ-С2Н4О- 50 |
от 0 до 2,6 % (от Одо 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) |
|
Ацетон |
СТ-СН3СОСИ3-50Т |
от 0 до 2,5 % (от Одо 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
СН3СОСН3 |
ст- CH3COCH3 -50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) |
|
Водород Н2 |
СТ-Н2-50Т |
от 0 до 4,0 % (отОдо 100% НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±3 % НКПР) |
|
СТ-Н2-50 |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
Изобутилен |
CT-i-C4H8- 50Т |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
i-C4H8 |
CT-i-C4H8- 50 |
от 0 до 1.6 % (от Одо 100% НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
Изопропен |
СТ- С5Н8-50Т |
от 0 до 1,7 % (от Одо 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
С5Н8 |
СТ-С5И8-50 |
от 0 до 1,7% (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Аце гилен |
СТ-С2Н2-50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0.069 % (±3 % НКПР) |
|
С2Н2 |
СТ-С2Н2-50 |
от 0 до 2,3 % (от Одо 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115% (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Акрилонит-рил C3H3N |
CT-C3H3N-50Т |
от 0 до 2,8 % (от Одо 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
CT-C3H3N-50 |
от 0 до 2,8 % (от Одо 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14% (±5 % НКПР) | |
|
ТОЛУОЛ С7Н§ |
СТ-С7Н8-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Этилбензол CgHio |
СТ-С8Н10-50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-C8Hio-5O |
от 0 до 1,0 % (отОдо 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан С«Н is |
ст-с8н18-50Т |
от 0 до 0,8 % (от Одо 100% НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н,8-50 |
от 0 до 0,8 % (от Одо 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2-50Т |
от 0 до 2,0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-С4Н8О2- 50 |
от 0 до 2,0 % (от Одо 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат С6Н|2О2 |
ст- С6Н|2О2-50Т |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
ст- С6Н|2О2-50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Н6 |
СТ-С4Н6- 50Т |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н6-50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлор-этан С2Н4С12 |
СТ-С2Н4С12-50Т |
от 0 до 6,2 % (от Одо 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,186% (±3 % НКПР) |
|
СТ-С2Н4С12- 50 |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) | |
|
Димстил-сульфид C2H5SH |
СТ- C2H5SH -50Т |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
СТ- C2H5SI I -50 |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1 -гексен С6Н12 |
СТ-С6Н12- 50Т |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-С6Н|2-50 |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1 -бутанол С4Н9ОН |
СТ-С4Н9ОН-50Т |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н9ОН- 50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
sec-2-бутанол |
CT-sec- С4Н9ОН-5ОТ |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
С4Н9ОН |
CT-sec-С4Н9ОН-5О |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Нонан С9Н20 |
СТ-С9Н20-50Т |
от 0 до 0,7 % (отОдо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С9Н2о-5О |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от Одо 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Стирол С8Н8 |
ст-с8н8-50Т |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С8Н8-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винилхлорид |
СТ-С2Н3С1-50Т |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108% (±3 % НКПР) |
|
C2H3CI |
CT-C2H3CI-50 |
от 0 до 3,6 % (от 0 до 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18% (±5 % НКПР) |
|
Цикло- |
СТ-СзНб-50Т |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
пропан Сз11б |
СТ-СзНб-50 |
от 0 до 2.4 % (от Одо 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 п/> НКПР) |
|
Диметиловый |
СТ-С2Н6О-50Т |
от 0 до 2,7 % (от Одо 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
эфир С2НЙО |
СТ-С2Н6О- 50 |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135 % (±5 % НКПР) |
|
Диэтиловый |
СТ-СдНюО-50Т |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от Одо 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
эфир С4Н10О |
СТ-СдНюО-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Пропилен- |
СТ-СзН6О-5 ОТ |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
оксид СзНьО |
СТ-СзНбО-50 |
от 0 до 1,9 % (от Одо 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
Хлорбензол |
СТ-С6Н5С1- 50Т |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
С6Н5С1 |
СТ-С6Н5С1- 50 |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) |
|
2-бутанон |
СТ-С4Н8О-50Т |
от 0 до 1,8 % (отОдо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
с4н8о |
СТ-С4Н8О-50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) |
|
2-метил- 2-пропанол tert-СгНоОН |
СТ- С2Н9ОН -50Т |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
СТ- С2Н9ОН -50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
2-метокси-2-метилпропан (метил грет-бутиловый эфир) tert-С5Н12О |
СТ-С5Н12О-50Т |
от 0 до 1,5 % (от Одо 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
СТ-С5Н|2О-50 |
от 0 до 1,5 % (отОдо 100% НКПР) |
от 0 до 0,75 % (от Одо 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
пара-ксилол п-СяНщ |
СТ-п-С8Н10-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НК1 IP) |
±0,055 % (±5 % НКПР) |
|
орто-ксилол o-CgHjo |
CT-o-CgH jo-50 |
от 0 до 1,0 % (от Одо 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт С3Н8О |
СТ-С3Н8О-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Аммиак NH3 |
CT-NH3-5OT |
от 0 до 15,0 % (от Одо 100% НКПР) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,225 % (±3 % НКПР) |
|
CT-NH3-50 |
от 0 до 15,0 % (от Одо 100% НКПР) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,375 % (±5 % НКПР) | |
|
1-октеп СзН|б |
ст-с8н16-50Т |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С8Н16-50 |
от 0 до 1,1 % (от Одо 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Метантиол (метилмер-каптан) (CH3SH) |
CT-CH3SH- 50 |
от 0 до 4,1 % (от Одо 100 % НКПР) |
от 0 до 2,05 % (от Одо 50 % НКПР) |
±0,205 % (±5 % НКПР) |
|
Этантиол (этилмеркап-тан) (C2H5SH) |
CT-C2H5SH- 50 |
от 0 до 2,8 % (от Одо 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14% (±5 % НКПР) |
При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуата
ции, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
2 Диапазон показаний выходных сигналов устанавливается равным диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
3 Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.
1абпица 4- Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с
электрохимическим сенсором (ЕС)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон измерений (ДИ)2 определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн'1) |
массовой концентрации3, мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород H2S |
EC-H2S-7,1 |
от 0 до 7,1 млн'1 |
от 0 до 10.0 включ. |
±15 |
- |
|
EC-FI2S-50 |
от 0 до 5 млн'1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50 млн’1 |
св. 7,1 до 71 |
- |
±15 | ||
|
EC-H2S-2O |
от 0 до 10 млн'1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн'1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
EC-H2S-IOO |
от 0 до 10 млн'1 включ. |
от 0 до 14.2 включ. |
±10 |
- | |
|
св. 10 до 100 млн’1 |
св. 28,4 до 142 |
- |
±10 | ||
|
EC-II2S-2OO |
от 0 до 20 млн'1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
св. 20 до 200 млн'1 |
св. 28,4 до 284 |
- |
±15 | ||
|
EC-H2S-2OOO |
от 0 до 200 млн'1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
св. 200 до 2000 млн'1 |
св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена С2Н4О |
ЕС-С2Н4О-2О |
от 0 до 5 млн’1 включ. |
от 0 до 9,15 включ. |
±20 |
- |
|
св. 5 до 20 млн'1 |
св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлороводород HCL |
EC-HCL-30 |
от 0 до Змлн’1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30 млн'1 |
св. 4,56 до 45.6 |
- |
±20 | ||
|
Фтористый водород I IF |
EC-HF-5 |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн'1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
ЕС-HF-10 |
от 0 до 1 млн'1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10 млн'1 |
св. 0,8 до 8,3 |
- |
±20 | ||
|
Озон О3 |
ЕС-Оз-1 |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,2включ. |
±20 |
- |
|
св. 0,1 до 1 млн'1 |
св. 0,2 до 2 |
- |
±20 | ||
|
Моносилан (силан) S1H4 |
EC-SiH4-50 |
от 0 до 10 млн'1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн'1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн’1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50 млн'1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн'1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млп'1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диоксид азота NO2 |
EC-NO2-2O |
от 0 до 1 млн'1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20 млн'1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
EC-NH3-IOO |
от 0 до 10 млн’1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св. 10 до 100 млн'1 |
св. 7,1 до 71 |
- |
±20 | ||
|
EC-NHr500 |
от 0 до 30 млн’1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 500 млн'1 |
св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-IOOO |
от 0 до 100 млн'1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн'1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн'1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
св. 0,5 до 10 млн'1 |
св. 0,56 до 11,2 |
- |
±15 | ||
|
EC-HCN-15 |
от 0 до 1 млн'1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
св. 1 до 15 млн'1 |
св. 1,12 до 16,8 |
- |
±15 | ||
|
EC-HCN-30 |
от 0 до 5 млн'1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
св. 5 до 30 млн'1 |
св. 5,6 до 33,6 |
- |
±15 | ||
|
EC-HCN-100 |
от 0 до 10 млн'1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн’1 |
св. 11,2 до 112 |
- |
±15 | ||
|
Монооксид углерода СО |
ЕС-СО-200 |
от 0 до 15 млн’1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн'1 |
св. 17,4 до 232 |
- |
±20 | ||
|
ЕС-СО-500 |
от 0 до 15 млн'1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн'1 |
св. 17,4 до 580 |
- |
±20 | ||
|
ЕС-СО-5000 |
от 0 до 1000 млн'1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
св. 1000 до 5000 млн'1 |
св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 0,7 млн'1 включ. |
от 0 до 1,86 включ. |
±20 |
- |
|
св. 0,7 до 5 млн'1 |
св. 1,86 до 13,3 |
- |
±20 | ||
|
EC-SO2-2O |
от 0 до 5 млн'1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 20 млн'1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SO2-50 |
от 0 до 10 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 50 млн'1 |
св. 26,6 до 133,0 |
- |
±20 | ||
|
EC-SO2-IOO |
от 0 до 10 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 100 млн'1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-S02-2000 |
от 0 до 100 млн'1 включ. |
от 0 до 266,0 включ. |
±20 |
- | |
|
св. 100 до 2000 млн'1 |
св. 266,0 до 5320 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Хлор С12 |
ЕС-С12-5 |
от 0 до 0,3 млн'1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн'1 |
св. 0,88 до 14,7 |
- |
±20 | ||
|
ЕС-С12-20 |
от 0 до 5 млн'1 включ. |
от 0 до 14,75 включ. |
±20 |
- | |
|
св.5 до 20 млн'1 |
св. 14,75 до 59,0 |
- |
±20 | ||
|
Кислород о2 |
ес-о2-зо |
от 0 до 10 % включ. |
- |
±5 |
- |
|
св. 10 до 30 % |
- |
- |
±5 | ||
|
Водород Нг |
ЕС-Нг-1000 |
от 0 до 100 млн'1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
св. 100 до 1000 млн'1 |
св. 8,0 до 80,0 |
- |
±10 | ||
|
ЕС-Нг-10000 |
от 0 до 1000 млн'1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
св. 1000 до 10000 млн' । |
св. 80,0 до 800 |
- |
±10 | ||
|
Формальдегид СНгО |
ЕС-СНгО-Ю |
от 0 до 0,4 млн'1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св.0,4 до 10 млн'1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричный ди-метилгидра-зин (CH3)2N2H2 |
EC-C2HsN2- 0,5 |
от 0 до 0,12 млн'1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св.0,12 до 0,5 млн'1 |
св. 0,3 до 1,24 |
- |
±20 | ||
|
Метанол СН3ОН |
ЕС-СНзОН-20 |
от 0 до 5 млн'1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
св. 5 до 20 млн'1 |
св. 6,65 до 26,6 |
- |
±20 | ||
|
ЕС-СН3ОН-50 |
от 0 до 5 млн'1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
св. 5 до 50 млн'1 |
св. 6,65 до 66,5 |
- |
±20 | ||
|
ЕС-СНзОН-200 |
от 0 до 20 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св.20 до 200 млн'1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
ЕС-СНзОН-1000 |
от 0 до 100 млн'1 включ. |
от 0 до 133,0 включ. |
±20 |
- | |
|
св. 100 до 1000 млн’1 |
св. 133,0 до 1330 |
- |
±20 | ||
|
Этантиол (этилмер-каптан) C2H5SH |
EC-C2H5SH-4 |
от 0 до 0,4 млн'1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св.0,4 до 4 млн'1 |
св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмер-каптан) CH3SH |
EC-CH3SH-4 |
от 0 до 0,4 млн'1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн'1 |
св. 0.8 до 8 |
- |
±20 | ||
|
Карбонил-хлорид (фосген) СС12О |
ЕС-СС1гО-1 |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
св. 0,1 до 1 млн'1 |
св.0,41 до 4,11 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фтор F2 |
EC-Fj-l |
от Одо 0,1 млн'1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
св. 0,1 до 1 млн'1 |
св.0,16 до 1,58 |
- |
±20 | ||
|
Фосфин РНз |
ЕС-РНз-1 |
от 0 до 0,1 млн"' включ. |
от 0 до 0,141 включ. |
±20 |
- |
|
св. 0,1 до 1 млн'1 |
св.0,141 до 1,41 |
- |
±20 | ||
|
ЕС-РНз-10 |
от 0 до 1 млн'1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
св. 1 до 10 млн'1 |
св. 1,41 до 14,1 |
- |
±20 | ||
|
Арсин АвНз |
EC-AsH3-l |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,324 включ. |
±20 |
- |
|
св. 0,1 до 1 млн'1 |
св.0,324 до 3.24 |
- |
±20 | ||
|
Уксусная кислота СНзСООН |
ЕС- СНЗСООН-Ю |
от 0 до 1 млн' включ. |
от 0 до 2,5 включ. |
±20 |
- |
|
св. 1 до 10 млн'1 |
св.2,5 до 25,0 |
- |
±20 | ||
|
ЕС- СНЗСООН-ЗО |
от 0 до 5 млн'1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
св. 5 до 30 млн'1 |
св. 12,5 до 75,0 |
- |
±20 | ||
|
Г идразин (N2H4) |
EC-N2H4-2 |
от 0 до 0,2 млн'1 включ. |
от 0 до 0,26 включ. |
±30 |
- |
|
св. 0,2 до 2 млн'1 |
св. 0,26 до 2,66 |
- |
±30 | ||
|
1 При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и агтестованным в соответствии с ГОСТ Р 8.563-2009. 2 Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу). 3 -Пересчет значений объемной доли X, млн'1, в массовую концентрацию С, мг/м3, проводят по формуле: C=XM/Vm„ где С - массовая концентрация компонента, mt/mj; М - молярная масса компонента, г/моль; V,n - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (+20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 5 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с
сенсором FR-инфракрасный (хладоны)
|
Определяемый компонент1 |
Модифика-ция сенсора |
Диапазон измерений2 определяемого компонента |
Пределы допускаемой основной погрешности, п/ /и | ||
|
объемной доли, млн'1 |
массовой концентрации3, мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1 |
2 |
Л 3 |
4 |
5 |
6 |
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
FR-R134a-1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
св. 100 до 1000 |
св.424 до 4240 |
- |
±20 | ||
|
FR-R134a- 2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св.424 до 8480 |
- |
±20 —.............. ....... | ||
е таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пентафторэтан C2HF5(R125) |
FR-R125-1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
св. 100 до 1000 |
св.499 до 4990 |
- |
±20 | ||
|
FR-R125- 2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св.499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHC1F2(R22) |
FR-R22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
св. 100 до 1000 |
св.360 до 3600 |
- |
±20 | ||
|
FR-R22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св.360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортри-фторэтан C2C13F3(R113а) |
FR-R113a-1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
св. 100 до 1000 |
св.779 до 7790 |
- |
±20 | ||
|
FR-R113a- 2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св.779 до 15580 |
- |
±20 | ||
|
Дихлордиф-торметан CC12F2(R12) |
FR-R12-100 |
от 0 до 50 включ. |
от 0 до 251 включ. |
±20 |
- |
|
св.50 до 100 |
св.251 до 503 |
- |
±20 | ||
|
1,1,1,2,3,3,3-гептафторпро-пан C3HF7 (R227) |
FR-R227a- 5000 |
от 0 до 1000 включ. |
от 0 до 7070 включ. |
±20 |
- |
|
св. 1000 до 5000 |
св.7070 до 35350 |
- |
±20 | ||
|
Фреон R407c (Хладон)4 |
FR-R407c-1000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 358 до 3583 |
- |
±20 | ||
|
FR-R407c- 2000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 358 до 7165 |
- |
±20 | ||
|
Гексафторид серы (SFfe) |
FR-SFe-1000 |
от 0 до 500 включ. |
от 0 до 3035 включ. |
±20 |
- |
|
св. 500 до 1000 |
св. 3035 до 6070 |
- |
±20 | ||
|
FR-SF6-1500 |
от 0 до 750 включ. |
от 0 до 4553 включ. |
±20 |
- | |
|
св. 750 до 1500 |
св. 4553 до 9106 |
- |
±20 |
При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
’ Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
3 Пересчет значений объемной доли X, млн'1, в массовую концентрацию С, Mr/MJ, проводят по формуле: C=X M/Vm, где С - массовая концентрация компонента, мг/м3; М - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (+20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм /моль.
4 Фреон R407c (хладон) - смесь хладонов (по массе): R32 (CH2F2) - 23 %, R125 (C2HF5) -25 %, RI34а (C2H2F4) - 52 %,
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °C, в долях от предела допускаемой основной погрешности |
±0,2 |
|
Время установления выходного сигнала Too, с, не более | |
|
- для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора |
45 |
|
- для инфракрасного сенсора (хладоны) |
60 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 32 |
|
Потребляемая мощность, в зависимости от режима. Вт. не более: - включение |
6,3 |
|
- прогрев |
1,0 |
|
- режим измерения (для всех, кроме ДГС-210-3 и ДГС-230-3) |
от 1,0 до 1,3 |
|
- режим измерения для ДГС-210-3 |
от 0,4 до 0,8 |
|
- режим измерения для ДГС-230-3 |
от 1,0 до 1,6 |
|
- режим измерения, при активной сигнализации (превышение порога), не |
2,2 |
|
распространяется на ЭРИС ДГС-210-3 - при активной функции обогрева сенсора, дополнительно |
3,0 |
|
Выходной сигнал: - цифровой |
RS-485, HART |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
- аналоговый напряжения, мВ |
от (0-2) до (25- |
|
- реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков МИД, |
50) |
|
В. не более: -постоянного тока -переменного тока |
250 |
|
- беспроводная передача данных на частоте 2,4 ГГц по протоколу E-WIRE, |
220 (2 А) |
|
дальность, м прямой видимости, не менее |
1000 |
|
Габаритные размеры (кроме ДГС-210-3), мм, не более: - длина |
150 |
|
- высота |
НО |
|
- ширина |
235 |
|
Габаритные размеры газоанализатора ДГС-210-3, мм, не более: - длина |
125 |
|
- высота |
170 |
|
- ширина |
60 |
|
Масса, кг, не более: - в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
3,9 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C -с выносным термокаталитическим сенсором НТ - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +65 от -60 до +150 98 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее - для прибора с инфракрасным сенсором IR - для прибора с термокаталитическим СТ, электрохимическим ЕС или инфракрасным на хладоны FR сенсором |
70000 35000 |
|
Маркировка взрывозащиты |
1 ExdiaIICT6 X 0ExiaIICT6 X |
Знак утверждения типа
наносится на тильд, закрепленный на датчик-газоанализатор ДГС методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик-газоанализатор стационарный |
ДГС ЭРИС-210/ ДГС ЭРИС-230 |
1 |
|
Паспорт |
АПНС.413216.2ХХ-00 ПС |
1 |
|
Руководство по эксплуатации |
АПНС.413216.2ХХ-00 РЭ |
1 ** |
|
Методика поверки |
МП 116-221-2014 с изменением № 2 |
I * * |
|
Калибровочная насадка |
- |
1* |
|
Козырек защиты от погодных осадков и солнца |
- |
1* |
|
Комплект для монтажа на трубу |
- |
1* |
|
Комплект для монтажа в воздуховоде |
- |
1* |
|
Магнитный ключ |
- |
1 |
|
Шестигранный ключ |
- |
1 |
|
Кабельный ввод |
- |
1* |
|
Заглушка кабельного ввода |
- |
1* |
|
Защита корпуса сенсора от осадков |
- |
1* |
|
Светозвуковой оповещатель СЗО |
- |
1* |
|
Поточная насадка для технологических сред |
- |
1* |
|
Разъем для подключения HART коммуникатора |
- |
1* |
|
* Поставляется по отдельному заказу * * Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
Поверка
осуществляется по документу МП 116-221-2014 с изменением № 2 «ГСИ. Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230», утвержденному ФГУП «УНИИМ» 28 июня 2019 г.
Основные средства поверки:
- рабочий эталон единицы содержания компонентов в газовых средах в диапазоне значений от 1 10'6 до 10 % в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 (генератор газовых смесей ГТС, регистрационный номер в Федеральном информационном фонде 62151-15);
- рабочий эталон единицы молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 10 до 50 % НКПР в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 (комплекс динамический газосмесительный ДГК-НВ, регистрационный номер в Федеральном информационном фонде 47882-11);
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 0,01 до 2000 млн'1 в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 (генератор-разбавитель ГС-2000, регистрационный номер в Федеральном информационном фонде 58834-14);
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м’ в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 (генератор ГДГ1 102, регистрационный номер в Федеральном информационном фонде 17431-09);
- рабочий эталон единицы массовой концентрации озона в воздухе 1 разряда в диапазоне значений от 0 до 500 мкг/м3 в соответствии с приказом Госстандарта от 14.12.2018 г. № 2664 (генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде 23505-08);
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10599-2015 (СНд-воздух), ГСО 10548-2014 (СНд-азот), ГСО 10599-2015 (С2Н4-воздух), ГСО 10599-2015 (С3Н8-азот), ГСО 10524-2014 (С4Н8-воздух), ГСО 10599-2015 (С4Н io-воздух), ГСО 10600-2015 (1-С4Ню-воздух), ГСО 10599-2015 (С5Н12-ВОЗДУХ), ГСО 10524-2014 (С5Ню-воздух), ГСО 10599-2015 (СбН14-воздух), ГСО 10524-2014 (С6Н|2-воздух), ГСО 10524-2014 (С2Н6-воздух), ГСО 10524-2014 (СН3ОН-воздух), ГСО 10524-2014 (С6Н6-воздух), ГСО 10524-2014 (С3Н6-воздух), ГСО 10524-2014 (С2Н5О11-воздух), ГСО 10524-2014 (С7Н|6-воздух), ГСО 10524-2014 (С2Н4О-азот), ГСО 10597-2015 (СО2-азот), ГСО 10385-2013 (СН3СОСН3-азот), ГСО 10599-2015 (Н2-воздух), ГСО 10539-2014 (ГС4Н8-азот), ГСО 10524-2014 (С5Н8-воздух), ГСО 10524-2014 (С2И2-воздух), ГСО 10524-2014 (С3Н3Ь4-воздух), ГСО 10368-2013 (С7Н8-азот), ГСО 10524-2014 (С8Н10-азот), ГСО 10539-2014 (С8Н18-воздух); ГСО 10533-2014 (С4Н8О2-воздух), ГСО 10524-2014 (СбН12О2-воздух), ГСО 10524-2014 (С4Н6-воздух), ГСО 10548-2014 (С2Н4С12-воздух), ГСО 10536-2014 (C2H6S-a3OT), ГСО 10524-2014 (С6Н|2-воздух), ГСО 10524-2014 (С4Н9ОН-азот), ГСО 10524-2014 (sec-2-СШчОН-азот), ГСО 10524-2014 (С9Н20-воздух), ГСО 10539-2014 (С8Н8-азот), ГСО 10548-2014 (С2Н3С1-воздух), ГСО 10524-2014 (С3Н6-воздух), ГСО 10533-2014 (С2Н6О-воздух), ГСО 10533-2014 (С4Н|0О-воздух), ГСО 10533-2014 (С3Н6О-воздух), ГСО 10548-2014 (С6Н5С1-воздух), ГСО 10524-2014 (С4Н8О-воздух), ГСО 10524-2014 (1еИ-С2Н9ОН-воздух), ГСО 10524-2014 (С5Н12О-воздух), ГСО 10539-2014 (С8Н14-воздух), ГСО 10545-2014 (ЫН3-азот), ГСО 10600-2015 (Н28-воздух), ГСО 10545-2014 (81Н4-азот), ГСО 10545-2014 (NO-азот), ГСО 10545-2014 (ИО2-азот), ГСО 10545-2014 (HCN-азот), ГСО 10597-2015 (СО-азот). ГСО 10599-2015 (8О2-азот), ГСО 10597-2015 (О2-азот), ГСО 10545-2014 (СН2О-азот), ГСО 10536-2014 (С2Н58Н-азот), ГСО 10536-2014 (СН38Н-азот), ГСО 10545-2014 (СС12О-азот), ГСО 10545-2014 (РН3-азот), ГСО 10545-2014 (АьНт-азот), ГСО 10545-2014 (Р2-азот), ГСО- 10548-2014 (С2Н2Г4-воздух), ГСО 10548-2014 (С21 IFj-азот), ГСО 10548-2014 (СНС1Г2-азот), ГСО 10548-2014 (С2С13Р3-азот), ГСО 10548-2014 (CC12F-воздух), ГСО 10548-2014 (С3НГ7-воздух), ГСО 10545-2014 (Г2-азот), ГСО 10532-2014 (SF6-
воздух),
ГСО 10550-2014 (хладоны-воздух);
- источники микропотоков газов и паров ИМ-PI 10-М-А2, 1 разряд в соот казом Госстандарта от 14.12.2018 г. № 2664 (регистрационный номер в Федеральн онном фонде 46915-11);
(ИИ С При-формаци-
-*у - источники микропотоков газов и паров ИМ09-М-А2. ИМ104-М-А2, ИМ107-М-Е,
ИМ130-М-Е; 1 разряд в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (регистрационный номер в Федеральном информационном фонде 15075-09);
- источники микропотоков газов и паров ИМ-ГП-177-М-А2, 1 разряд в соответствии с приказом Росстандарта от 14.12.2018 № 2664 (регистрационный номер в Федеральном информационном фонде 68336-17);
- топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар, пара-ксилол, орто-ксилол, изопропиловый спирт по ГОСТ 9805-84;
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 110'2 до МО3 В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от Г10'2 до 3 А в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091, переменного электрического напряжения 3 разряда в диапазоне значений от 1 • 10’! до 750 В в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053, электрического сопротивления 3 разряда в диапазоне значений от 1 ■ 102 до 110s Ом в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном фонде 33921-07);
- рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений Г10’3, 110'2, 1-Ю'1, 1, 10, 1 • 102, Г103, 1 104, 1 • 105 Ом в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мера электрического сопротивления МС3050, регистрационный номер в Федеральном информационном фонде 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков-газоанализаторов ДГС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н)
Приказ Росстандарта от 14.12.2018 № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-020-56795556-2009 Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Технические условия
II / [v'b \ ft
II /гоим^.Г.'-’з I 11
Ч I гр. ' н. , ,,?грА*стР| II
4 АОКу'МДОод ./ //
'■ П Г
Другие Газоанализаторы
