Газоанализаторы ФСТ-03

Назначение

Газоанализаторы ФСТ-03 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана и/или пропана и/или массовой концентрации угарного газа (оксида углерода), а также довзрывных концентраций горючих газов и паров горючих жидкостей (далее - довзрывных концентраций Ех) в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Область применения - котельные, жилые, производственные и коммунальнобытовые помещения.

Описание

Газоанализаторы являются многоканальными стационарными приборами непрерывного действия и выпускаются в исполнении «Газоанализаторы ФСТ-ОЗм».

Конструктивно газоанализаторы состоят из блока питания и сигнализации (далее -БПС), и выносных блоков датчиков (далее - БД).

БД имеют прямоугольную либо цилиндрическую форму с обозначением химической формулы определяемых компонентов: СН< СзНа, Ех или СО.

БПС имеет два варианта исполнения:

- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;

- питание осуществляется от источника постоянного напряжения 24 В.

Принцип действия газоанализаторов основан на регистрации изменения сопротивления термокаталитического сенсора при изменении концентрации метана, пропана, а также довзрывных концентраций Ех и регистрации изменения тока электрохимического сенсора при изменении концентрации оксида углерода.

Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени. Метрологические характеристики довзрывных концентраций Ех нормированы для поверочного компонента гексан. Нижний концентрационный предел распространения пламени (далее - % НКПР) для гексана принят равным 1,0 об. доли, %.                                   II             I

\Дла документов/ h

Газоанализаторы обеспечивают:

- одновременное измерение объемной доли метана (пропана), довзрывной концентрации Ех, массовой концентрации оксида углерода;

- возможность одновременного контроля до восьми точек (количество каналов);

- возможность установки двух порогов сигнализации;

- световую и звуковую сигнализацию о превышении концентрацией каждого газа установленных порогов сигнализации;

- отображение информации о работоспособности каждого канала;

- защиту сенсора метана (пропана) от газовой перегрузки;

- коммутацию двух внешних электрических цепей для подключения независимых исполнительных устройств;

- возможность обмена информацией с ЭВМ по последовательному интерфейсу RS-232.

Питание БД и передача информации к БПС осуществляется с помощью двухжильного кабеля с сопротивлением не более 25 Ом.

Внешний вид газоанализаторов приведен на рисунках 1,1а.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена в приложении А.

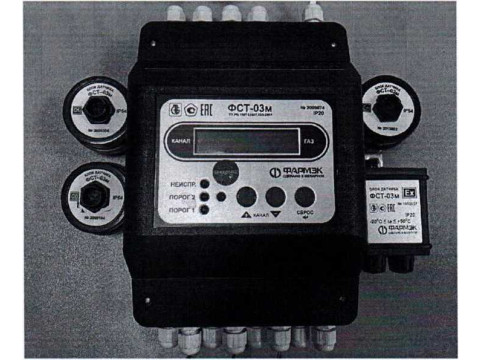

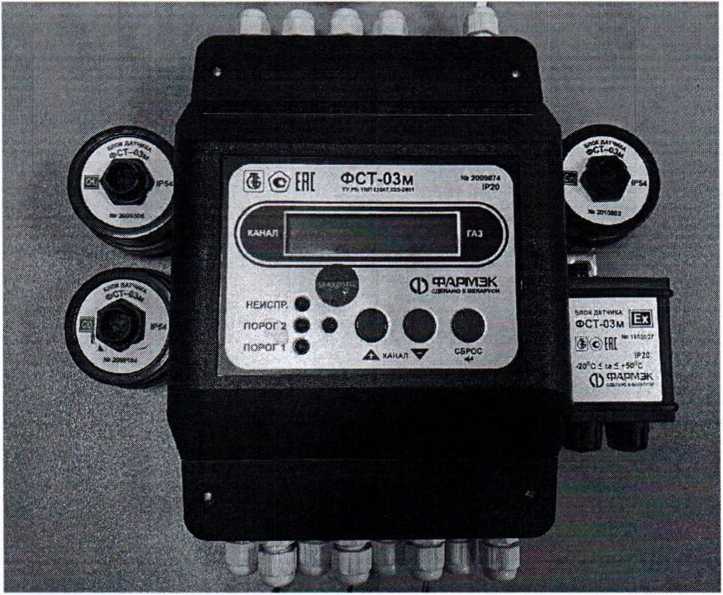

Рисунок 1 - Внешний вид газоанализатора ФСТ-ОЗм с питанием от сети переменного

тока с номинальным напряжением 230 В, частотой

Ц.

Государств

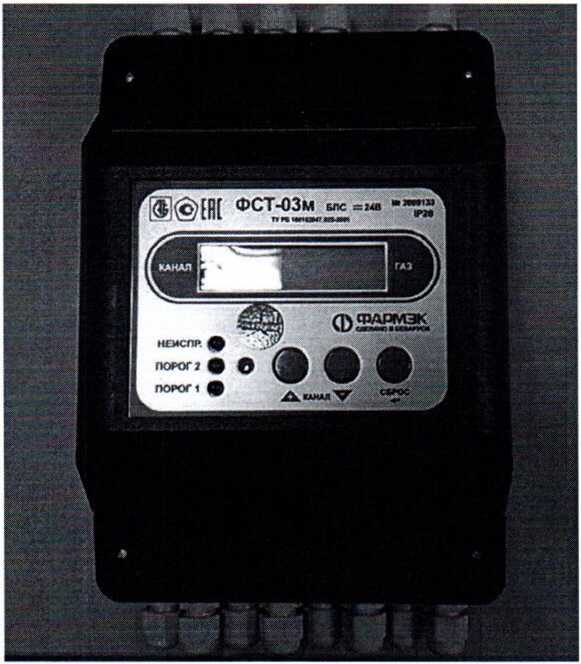

Рисунок 1а - Внешний вид газоанализатора ФСТ-ОЗм с питанием от источника постоянного напряжения с номинальным значением 24 В.

Программное обеспечение

Газоанализаторы ФСТ-ОЗм функционируют под управлением программного обеспечения (далее ПО), которое состоит из двух частей: встроенное ПО блоков датчика и встроенное ПО блока питания и сигнализации.

Основные функции встроенного ПО БД следующие:

- определение относительной концентрации измеряемого компонента (точке калибровки концентрации соответствует значение 4096);

- передача измеренного значения в БПС путем частотной модуляции своего тока потребления;

- прием команд калибровки от БПС и запись соответствующих значений в EEPROM. Основные функции встроенного ПО БПС следующие:

- прием данных относительной концентрации измеряемого компонента от БД, расчет абсолютной концентрации, определение ошибок и аварий;

- отображение расчетных данных на экране газоанализатора;

- управление встроенными пороговыми устройствами (светодиоды, реле, зуммер) и посылку команд для блока релейного расширения;

- связь с внешними устройствами по интерфейсу RS232/RS485;

- управление калибровкой БД, с выдачей команд калибровки по интерфейсу БПС-БД;

- тестирование пороговых устройств путем ввода концентрации измеряемого компонента и задания ошибок, аварий;

- программирование параметров с помощью системы иерархических меню, а именно:

выбор типа БД, задание калибровочной концентрации, задания

ачения порогов и т.п.

Идентификационные данные ПО газоанализатора приведены в таблице 1.

is.//

Лист 3 Листов 7

Таблица 1

Конструкция ФСТ-ОЗм исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-ОЗм и измеренных данных, обеспечивая высокий уровень защиты.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений:

- объемной доли метана, %......................................................................от 0 до 2,50;

- объемной доли пропана, %.....................................................................от 0 до 1,00;

- массовой концентрации оксида углерода, мг/м3,.......................................от 10 до 125;

- довзрывной концентрации Ех, % НКПР,................................................. от 0 до 50,0.

Диапазон показаний:

- объемной доли метана, %......................................................................от 0 до 5,00;

- объемной доли пропана, %.....................................................................от 0 до 2,00;

- массовой концентрации оксида углерода, мг/м3.........................................от 0 до 125;

- довзрывной концентрации Ех, % НКПР....................................................от 0 до 99,9.

Пределы допускаемой основной абсолютной погрешности: - объемной доли метана, %,.............................................................................±0,25’

- объемной доли пропана, %..............................................................................±0,10'

- довзрывной концентрации Ех, % НКПР

Пределы допускаемой основной относительной погрешности: - массовой концентрации оксида углерода,%,

Пороги срабатывания сигнализации при достижении: «ПОРОГ 1» - объемной доли метана, %,

- объемной доли пропана, %

- довзрывной концентрации Ех, % НКПР................................................................20,0; - массовой концентрации оксида углерода, мг/м3,

«ПОРОГ 2» - объемной доли метана, %

- объемной доли пропана, %....................................................... .....г.

- довзрывной концентрации Ех, % НКПР,

- массовой концентрации оксида углерода, мг/м3 ............................\

Предел допускаемой вариации........................0,5 предела основной погрешности.

Пределы дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной до любой в пределах рабочих условий применения

на каждые 10 °C................................................0,5 предела основной погрешности.

Время установления рабочего режима, мин, не более,

Номинальное время установления показаний Т о,9, с, не более:

- по метану и пропану

- по оксиду углерода

- по довзрывной концентрации Ех

Климатические условия при эксплуатации:

- температура окружающей среды, °C,............................................от минус 20 до плюс 50;

- относительная влажность, %,...............................................до 98 при температуре 35 °C;

- атмосферное давление, кПа......................................................................от 84 до 106,7.

Потребляемая мощность, В А, не более

Степень защитной оболочки по ГОСТ 14254-2015:

- БПС

- БД

Габаритные размеры, мм, не более:

- БПС.........................................................................................................220x160x110;

- БД (прямоугольная форма).............................................................................130x60x40;

- БД (цилиндрическая форма)...................................................................................60x55.

Масса, кг, не более:

- БПС......................................................................................................................3,0;

- БД.........................................................................................................................0,3.

Знак утверждения типа

Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора и типографским способом на титульный лист паспорта.

Комплектность

Состав комплекта поставки газоанализатора приведен в таблице 2. Таблица 2

7 //

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100162047.025-2001 «Газоанализаторы ФСТ-03. Технические условия».

МП.МН 1058-2001 «Газоанализаторы ФСТ-03. Методика поверки».

Заключение

Газоанализаторы ФСТ-03 соответствует требованиям ТУ РБ 100162047.025-2001, ТР ТС 020/2011 «Электромагнитная совместимость технических средств и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация соответствия ЕАЭС № BY/112 11.01 ТР004 003 30512 от 10.12.2018).

Межповерочный интервал: не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д.93,

Тел. (017) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
