Газоанализаторы АНКАТ-310

Назначение

Газоанализаторы АНКА Т-310 (далее - газоанализаторы) предназначены для измерения объемной доли кислорода (О2), оксида углерода (СО), диоксида серы (SO2) и оксида азота (NO), давления/разрежения, температуры анализируемой и окружающей сред.

Описание

Газоанализаторы представляют собой переносные многоканальные приборы периодического режима работы.

Принцип измерений газоанализаторов при определении:

- объемной доли кислорода (О2), оксида углерода (СО), диоксида серы (SO2) и оксида азота (NO) - электрохимический;

- давления / разрежения - пьезорезистивный;

- температуры - термоэлектрический и терморезистивный.

Способ забора пробы - принудительный, от встроенного побудителя расхода.

Газоанализаторы АНКАТ-310 выпускаются в 6 исполнениях (АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-03, АНКАТ-310-04, АНКАТ-310-05, АНКАТ-310-06), различающихся перечнем измеряемых компонентов и каналов вычисления, а также типом используемых электрохимических ячеек (ЭХЯ).

Наименования газоанализаторов, обозначения и наличие каналов измерения и каналов вычисления приведены в таблице 1.

Внешний вид газоанализаторов приведен на рисунке 1.

Схема пломбировки газоанализаторов от несанкционированного доступа приведена на рисунке 2.

Конструктивно газоанализаторы выполнены в пластмассовом корпусе с возможностью подключения дополнительных выносных устройств: пробозаборника, конденсатосборника и термохолодильника.

На лицевой панели газоанализатора размещены клавиши управления и жидкокристаллический индикатор (далее - табло). В нижней торцевой части корпуса расположены разъемы для подключения зарядного устройства, ЭВМ и штуцера «вход», «выход» и «канал давления/разрежения». В верхней торцевой части корпуса расположен приемо-передатчик инфракрасного порта для передачи данных на термопечатающий принтер.

Таблица 1

Продолжение таблицы 1

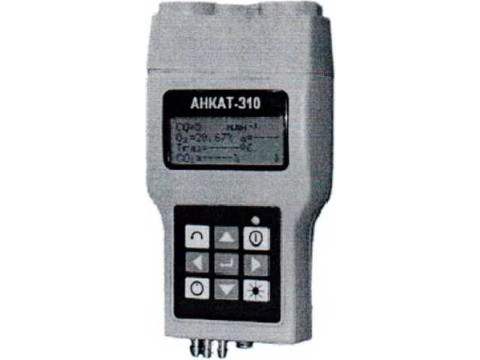

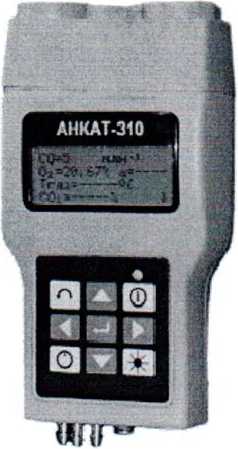

Рисунок 1 - Внешний вид газоанализаторов АНКАТ-310

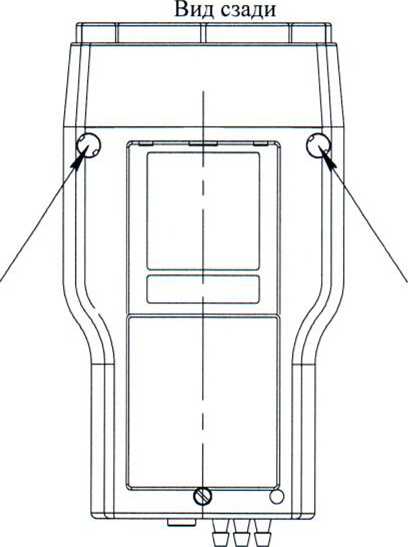

Стрелками указаны места пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа газоанализаторов АНКАТ-310

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное изготовителем специально для автоматического измерения содержания определяемого компонента.

Основные функции ВПО:

- измерение значения содержания определяемых компонентов;

- отображение измеренного значения содержания определяемых компонентов на сенсорном экране;

- выдачу сигнализации при превышении измеренным значением (СО, NO, SO2) установленного порогового значения;

- связь с ПЭВМ и термопечатающим принтером по цифровому каналу связи RS232;

- связь с термонечатающим принтером по инфракрасному каналу связи.

Идентификационные данные ВПО приведены в таблице 2.

Таблица 2

Уровень защиты ВПО от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

а) метрологические характеристики газоанализаторов

Диапазоны измерений и диапазоны показаний по каналам измерения соответствуют данным, приведенным в таблице 3.

Таблица 3

Продолжение таблицы 3

Примечание - Знак «-» означает отсутствие измерительного канала в данном исполнении газоанализатора

Диапазоны показаний каналов вычисления газоанализаторов соответствует данным, приведенным в таблице 4.

Таблица 4

Примечание - Знак «-» означает отсутствие канала вычисления в данном исполнении газоанализатора

б) характеристики погрешности газоанализаторов

Пределы допускаемой основной абсолютной (Ад) и относительной (5д) погрешности, цена ЕМР цифровой индикации для соответствующих каналов измерения соответствуют данным, приведённым в таблице 5.

Таблица 5

Продолжение таблицы 5

Примечание - Свх - объемная доля определяемого компонента на входе газоанализатора

Пределы допускаемой вариации показаний по каналам измерения оксида углерода (СО), кислорода (02), оксида азота (NO), диоксида серы (S02) газоанализаторов 0,5 в долях от пределов допускаемой абсолютной (относительной) погрешности.

в) характеристики чувствительности газоанализаторов к влияющим величинам

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации в долях от пределов допускаемой основной погрешности, соответствуют данным, приведенным в таблице 6.

Таблица 6

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.) на каждые 3.3 кПа (25 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности, соответствуют данным, приведенным в таблице 7.

Таблица 7

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне от 30 до 90 % (90 % при температуре 25 °C) от номинального значения влажности 65 % при температуре 25 °C, без конденсации влаги, в долях от пределов допускаемой основной погрешности, соответствуют данным, приведенным в таблице 8.

Таблица 8

Газоанализаторы соответствуют требованиям к основной погрешности для каналов измерения оксида углерода (СО), кислорода (02), оксида азота (NO), диоксида серы (S02) после воздействия перегрузки по содержанию определяемых компонентов, приведенных в таблице 9, в течение 5 мин.

Время восстановления характеристик газоанализаторов после снятия перегрузки не более 15 мин.

Таблица 9

г) динамические характеристики газоанализаторов

Номинальное время установления показаний газоанализаторов Точном (без учета времени транспортирования и подготовки пробы) не более значений, указанных в таблице 10.

Таблица 10

д) технические характеристики газоанализаторов

Электрическое питание газоанализаторов осуществляется от встроенной аккумуляторной батареи, состоящей из шести аккумуляторов типоразмера АА, а также от стандартных батареек типоразмера АА.

Габаритные размеры газоанализаторов, мм, не более:

высота - 200; толщина - 75, ширина - 110.

Масса газоанализатора не более 0,95 кг.

Условия эксплуатации газоанализаторов:

а) диапазон температуры окружающей среды от 0 до 45 °C;

б) диапазон атмосферного давления окружающей среды от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);

в) диапазон относительной влажности окружающей среды от 30 до 90 % (90 % при температуре 25 °C);

г) производственная вибрация с частотой (5 - 25) Гц и амплитудой не более 0,1 мм;

д) содержание пыли не более 10'2 г/м3.

Побудитель расхода газоанализаторов обеспечивает расход анализируемой газовой смеси не менее 0,3 л/мин при температуре окружающего воздуха от 0 до 45 °C с подключенным ко входу пробозаборником, конденсатосборником и термохолодильником.

Газовый канал газоанализаторов по каналам измерения СО, О?, NO, SO2 герметичен при давлении (разрежении) 2 кПа (204 мм вод. ст.). Спад давления в течение 2 мин не более 0,2 кПа (20,4 мм вод. ст.).

Газовый канал газоанализаторов по каналу измерения давления/разрежения анализируемой среды герметичен при давлении (разрежении) 5 кПа (510 мм вод. ст.). Спад давления в течение 5 мин не более 0,5 кПа (51,0 мм вод. ст.).

Газоанализаторы имеют цифровой канал связи R.S-232 для обмена данными с ПЭВМ и передачи данных на термопечатающий принтер.

Газоанализаторы имеют инфракрасный канал связи для передачи данных на термопечатающий принтер.

Время прогрева газоанализаторов не более 3 мин.

Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при температуре окружающего воздуха (20 ± 5) °C при отсутствии сигнализации, выключенной подсветке и включенном побудителе расхода не менее 8 ч.

Допускаемый интервал времени работы газоанализаторов без корректировки показаний (корректировки нулевых показаний по каналу измерения О2 и корректировки чувствительности по каналам измерения СО, О2, NO, SO2) по поверочным газовым смесям 6 месяцев в условиях эксплуатации.

Газоанализаторы стойки к изменению напряжения питания от 6,1 до 10 В.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Степень защиты газоанализаторов от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP20.

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 газоанализаторы соответствуют климатическому исполнению УХЛ категории 3.1 для работы в диапазоне температур от 0 до 45 °C.

По устойчивости к воздействию температуры и влажности окружающей среды газоанализаторы соответствуют группе ВЗ по ГОСТ Р 52931-2008 в расширенном диапазоне рабочей температуры от 0 до 45 °C.

По устойчивости к воздействию атмосферного давления газоанализаторы соответствуют группе Р1 по ГОСТ Р 52931-2008.

По устойчивости к воздействию синусоидальных вибраций газоанализаторы соответствуют группе исполнения L3 по ГОСТ Р 52931-2008.

Средняя наработка на отказ газоанализаторов в условиях эксплуатации согласно настоящим ТУ нс менее 15000 ч.

Средний полный срок службы газоанализаторов в условиях эксплуатации (с учетом замены ЭХЯ, выработавших свой ресурс) 10 лет.

Знак утверждения типа

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, расположенную на газоанализаторе.

Комплектность

Комплект поставки газоанализаторов соответствует указанному в таблице 11.

Таблица 11

Поверка

осуществляется по документу ИБЯЛ.413411.042 РЭ «Газоанализаторы АНКАТ-310. Методика поверки», являющимся приложением А к руководству по эксплуатации и утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 30 мая 2005 г.

Основные средства поверки:

- ГСО-ПГС в баллонах под давлением: оксид углерода - воздух (номер по Госреестру 10465-2014) оксид углерода - азот (10465-2014), кислород - азот (10465-2014), оксид азота - азот (8738-2006), диоксид серы - азот (10467-2014), выпускаемые по ТУ2114-001-00226247-2010;

- эталонный платинородий-платиновый термоэлектрический термометр типа ППО 3 разряда с диапазоном температур (300-1200) °C по МИ 1744-87;

- мановакууметр двухтрубный U-образный, предел измерений 6000 Па (600 мм вод. ст.), погрешность ± 20 Па (± 2 мм вод. ст.), ГОСТ 2405-88.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИБЯЛ.413411.042 ТУ газоанализаторы АНКАТ-310. Технические условия

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
