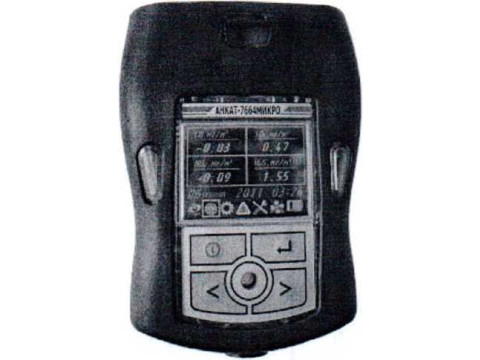

Газоанализаторы АНКАТ-7664Микро

Обозначение газоанализаторов

Наименование газоанализаторов

Обозначение измерительного канала

ИБЯЛ.413411.053

АНКАТ-7664Микро

Ех”,О2, СО2’3’, H?S2’3*

ИБЯЛ.413411.053-01

АНКАТ-7664Микро-01

Ex1’, О?, СО2*3’

ИБЯЛ.413411.053-02

АНКАТ-7664Микро-02

О2, H2S3’

ИБЯЛ.413411.053-03

АНК АТ-7664М икро-03

Ex1’, H?S2*3*

ИБЯЛ.413411.053-04

АНКАТ-7664Микро-04

Ex”, О?

ИБЯЛ.413411.053-05

АНКАТ-7664Микро-05

Ex”, 1 измерительный канал с ЭХД2’4’

ИБЯЛ.413411.053-06

АПКАТ-7664Микро-06

4 измерительных канала с ЭХД4’

ИБЯЛ.413411.053-07

АНКАТ-7664Микро-07

3 измерительных канала с ЭХД4’

ИБЯЛ.413411.053-08

АНКАТ-7664Микро-08

2 измерительных канала с ЭХД4’

ИБЯЛ.413411.053-09

АНКАТ-7664Микро-09

COJ), SO?, NO?

ИБЯЛ.413411.053-10

АНКАТ-7664Микро-10

СО26*

ИБЯЛ.413411.053-11

АНКАТ-7664Микро-11

СО?6*, СН4, О2

ИБЯЛ.413411.053-12

АНКАТ-7664Микро-12

ЕСН7*

ИБЯЛ.413411.053-13

АНКАТ-7664Микро-13

С3Н8

ИБЯЛ.413411.053-14

АНКАТ-7664Микро-14

СН4

ИБЯЛ.413411.053-15

АНКАТ-7664Микро-15

1 измерительный канал с ИКД5’6*, 1 измерительный канал с ЭХД4*

ИБЯЛ.413411.053-16

АНКАТ-7664Микро-16

1 измерительный канал с ИКД5’6*, 2 измерительных канала с ЭХД4*

ИБЯЛ.413411.053-17

АНКАТ-7664Микро-17

Ех, 3 измерительных канала с ЭХД 2*4*

ИБЯЛ.413411.053-18

АНКАТ-7664Микро-18

Ех, 2 измерительных канала с ЭХД 2*4*

” Поверочным компонентом для измерительного канала Ех может быть метан (СН4) или пропан (СзНй) (определяется заказом).

2) При наличии водорода в анализируемой среде допустимо ложное срабатывание по измерительным каналам СО, H?S, SO?, NO2, Cl?, НС1, NH3.

■” Диапазон измерений по измерительным каналам: СО - (0 - 200) мг/м3, H2S - (0 - 40) мг/м3.

4* Измерительный канал с ЭХД - любой из измерительных каналов О2, СО, H?S, NO2, SO?, Cl2, НС1 и NH3. Диапазон измерений по измерительным каналам СО и H2S (если они присутствуют) определяется при заказе газоанализаторов.

5* Измерительный канал с ИКД - любой из измерительных каналов ЕСН, СО?, СзН8, СН4.

6) Диапазон измерений по измерительному каналу СО2 определяется при заказе газоанализаторов.

7) Поверочным компонентом для измерительного канала SCH является метан (СН4)

Обозначение газоа нал изаторо в

Наименование газоанализаторов

Количество измерительных каналов

Ех

ЭХД”

ИКД2*

PID3’

ИБЯЛ.413411.053-20

АНКАТ-7664Микро-20

1

3

-

-

ИБЯЛ.413411.053-21

А11КАТ-7664Микро-21

1

2

-

-

ИБЯЛ.413411.053-22

АНКАТ-7664Микро-22

1

1

-

-

ИБЯЛ.413411.053-23

АНКАТ-7664Микро-23

-

4

-

-

ИБЯЛ.413411.053-24

АНКАТ-7664Микро-24

-

3

-

-

ИБЯЛ.413411.053-25

А НКАТ-7664М икро-25

-

2

-

ИБЯЛ.413411.053-26

АНКАТ-7664Микро-26

-

2+О24*

1

-

Обозначение газоанализаторов

Наименование газоанализаторов

Количество измерительных каналов

Ех

ЭХД1’

ИКД-}

PIDJ)

ИБЯЛ.413411.053-27

АНКАТ-7664Микро-27

-

2

1

-

ИБЯЛ.413411.053-28

АНКАТ-7664Микро-28

-

1

1

-

ИБЯЛ.413411.053-29

АНКАТ-7664Микро-29

-

-

1

-

ИБЯЛ.413411.053-30

АПКАТ-7664Микро-30

1

1+О2

1

-

ИБЯЛ.413411.053-31

АНКАТ-7664Микро-31

1

1

1

-

ИБЯЛ.413411.053-32

АНКАТ-7664Микро-32

1

-

1

-

ИБЯЛ.413411.053-33

АНКАТ-7664Микро-33

-

1+О2

2

-

ИБЯЛ.413411.053-34

АНКАТ-7664Микро-34

-

1

2

-

ИБЯЛ.413411.053-35

АНКАТ-7664Микро-35

-

-

2

-

ИБЯЛ.413411.053-36

АНКАТ-7664Микро-36

-

2+О2

-

1

ИБЯЛ.413411.053-37

АНКАТ-7664Микро-37

-

2

-

1

ИБЯЛ.413411.053-38

АНКАТ-7664Микро-38

-

1

-

1

ИБЯЛ.413411.053-39

АНКАТ-7664Микро-39

1

1+О2

-

1

ИБЯЛ.413411.053-40

АНКАТ-7664Микро-40

1

1

-

1

ИБЯЛ.413411.053-41

АНКАТ-7664Микро-41

1

-

-

1

ИБЯЛ.413411.053-42

АНКАТ-7664Микро-42

-

1+О2

1

1

ИБЯЛ.413411.053-43

АНКАТ-7664Микро-43

-

1

1

1

ИБЯЛ.413411.053-44

АНКАТ-7664Микро-44

-

-

1

1

ИБЯЛ.413411.053-45

АНКАТ-7664Микро-45

-

-

-

1

° ЭХД - любой из измерительных каналов О2, СО, H2S, NO2, SO2, Cl2, НС1 и NHj.

ИКД - любой из измерительных каналов SCH, СО2, СзН», СНд.

PID - измерительный канал массовой концентрации вредных веществ, в том числе паров углеводородов нефти и нефтепродуктов с фотоионизационным датчиком. При выпуске из производства газоанализаторы по измерительному каналу PID градуируются по определяемому веществу, оговоренному при заказе. Перечень определяемых веществ приведен в таблице 5

4) (2+О2) и (1+О2) - один из 3-х (2-х) каналов с ЭХД - измерительный канал О2.

Идентификационные данные (признаки)

Значение

АНКАТ-7664Микро, -01...-05, -17,-18

АНКАТ-7664Микро-06, -07...-09

АНКАТ-7664Микро-10.-12. -13...-16

АНКАТ-7664Микро-11

АНКАТ-7664Микро-20 ...-45

Идентификационное наименование ВПО

А-7664MicroO

А-7664Microl

А-7664Micro2

A-7664Micro3

А-7664Micro20

Номер версии (идентификационный номер) ВПО

1.18.0

1.18.1

1.18.2

1.18.3

1.22.1

Цифровой идентификатор ВПО

В2СС

17D2

87FA

735А

7ВА2

Алгоритм вычисления цифрового идентификатора ВПО

CRC16

CRC16

CRC16

CRC16

CRC16

Измерительный канал

Единица физической величины

Диапазон показаний

Диапазон измерений

Цена единицы младшего разряда

Участок диапазона измерений,в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

о2

объемная доля, %

от 0 до 45

от 0 до 30

0,1

во всем диапазоне

±0,9

Ех

%, НКПР

от 0 до 99

от 0 до 50

0,1

во всем диапазоне

±5

СН4

объемная доля, %

от 0 до 4.4

от 0 до 4,4

0,01

во всем диапазоне

±0,22

%, НКПР

от 0 до 99

от 0 до 99

0,1

во всем диапазоне

±5

Измерительный канал

Единица физической величины

Диапазон показаний

Диапазон измерений

Цена единицы младшего разряда

Участок диапазона измерений,в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

С3Н8

объемная доля, %

от 0 до 1,7

от 0 до 0,85

0,01

во всем диапазоне

±0,05

%, НКПР

от 0 до 99

от 0 до 50

0,1

во всем диапазоне

±5

ЕСН

%, НКПР

от 0 до 99

от 0 до 99

0,1

во всем диапазоне

±5

СО2

объемная доля, %

от 0 до 5

от 0 до 2

0,01

во всем диапазоне

±0,1

объемная доля,%

от 0 до 7

от 0 до 5

0,01

во всем диапазоне

±0,25

объемная доля, %

от 0 до 20

от 0 до 10

0,1

во всем диапазоне

±0,5

СО

мг/м3

от 0 до 99

от 0 до 50

0,1

от 0 до 20 включ.

±5

св. 20 до 50

±(5 + 0,25(Свх-20))

от 0 до 300

от 0 до 200

от 0 до 20 включ.

±5

св. 20 до 200

±(5± 0,25-(Свх-20))

H2S

мг/м3

от 0 до 50

от 0 до 20

0,1

от 0 до 3 включ.

±0,7

св. 3 до 20

±(0,7 + 0.25 (Свх-3))

от 0 до 99

от 0 до 40

от 0 до 10 включ.

±2,5

св. 10 до 40

±(2,5 + 0,25(Свх-10))

SO2

мг/м3

от 0 до 40

от 0 до 20

0,1

от 0 до 10 включ.

±2,5

св. 10 до 20

±(2,5 + 0,25(Свх-10))

NO2

мг/м3

от 0 до 20

от 0 до 10

0,01

от 0 до 2 включ.

±0,5

св. 2 до 10

±(0,5 ± 0,25(Свх-2))

С12

мг/м3

от 0 до 40

от 0 до 25

0,01

от 0 до 1 включ.

±0,25

св. 1 до 25

±(0,25 + 0,25(Свх-1))

Измерительный канал

Единица физической величины

Диапазон показаний

Диапазон измерений

Цена единицы младшего разряда

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

НС1

mt/mj

от 0 до 40

от 0 до 30

0,01

от 0 до 5 включ.

±1,25

св. 5 до 30

±0,25 СВх

NH3

mt/mj

от 0 до 200

от 0 до 150

0,1

от 0 до 20 включ.

±5,0

св. 20 до 150

±(5 + 0,2 (Свх-20))

Определяемый компонент

Диапазон измерений мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной, %

Ацетон (С3НбО)

от 0 до 2500

от 0 до 200 включ.

±30

-

св. 200 до 2500

-

±15

Бензол (С6Н6)

от 0 до 3500

от 0 до 5 включ.

±1,0

-

св. 5 до 3500

-

±20

Гексан (С6Н ]4)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Изобутилен (i-С4Н8)

от 0 до 3500

от 0 до 100 включ.

±15

-

св. 100 до 3500

-

±15

Изопентан (i-С5Н12)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Определяемый компонент

Диапазон измерений , мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной, %

н-пентан (С5Н12)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

1,2-

диметилбензол (о-ксилол, С6Н4(СНз)2)

от 0 до 3500

от 0 до 50 включ.

±7,5

-

св. 50 до 3500

-

±15

Толуол (СбН>СНз)

от 0 до 2500

от 0 до 50 включ.

±7,5

-

св. 50 до 2500

-

±15

Трихлорэтилен (C2HCI3)

от 0 до 3500

от 0 до 10 включ.

±2,5

-

св. 10 до 3500

-

±25

Фенол (С6Н6О)2)

от 0 до 50

от 0 до 5 включ.

±1,0

-

Св. 5 до 50

-

±20

Этанол (С2Н5ОН)

от 0 до 2500

от 0 до 1000 включ.

±150

-

св. 1000 до 2500

-

±15

Пары дизельного топлива

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары бензина

от 0 до 3500

от 0 до 100 включ.

±25

-

св. 100 до 3500

±(25 + 0,15(Свх-100))3)

-

Пары керосина

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары сольвента нефтяного

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары уайт-спирита

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Углеводороды нефти (по октану)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Стирол (С8Н8)

от 0 до 300

от 0 до 10 включ.

±2,5

-

св. 10 до 300

±(2,5 + 0,15-(Свх-10))3)

-

Определяемый компонент

Диапазон измерений мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной, %

Циклогексан (С6Н|2)

от 0 до 1000

от 0 до 80 в ключ.

±20

-

св. 80 до 1000

±(20 + 0,15-(Свх-80))3*

-

11 Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3:

- 0,1 в диапазоне показаний от 0 до 99,9;

- 1 в диапазоне показаний от 100 до 4000.

2) Нс применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций.

3) Свх - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

- по измерительным каналам Ex, LCH, СН4, С3Н8, СО2

- по измерительному каналу P1D, на каждые 10 °C

- по измерительному каналу О2 для исполнений АНКАТ-7664Микро,-01 ...-18

- по измерительному каналу О2 для исполнений АПКАТ-7664Микро-20...-45, на каждые 10 °C

- по остальным измерительным каналам

±1,0

±0,5 согласно таблице 7

±1,2 согласно таблице 7

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления в диапазоне от 80 до 120 кПа (от 600 до 900 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности:

- по измерительным каналам Ex, СО, SO2, H2S, NO2, Cl2, НС1, NH3

- по измерительному каналу P1D

- по измерительному каналу О2, на каждые 3,3 кПа

- по измерительным каналам LCH, СН4, С3Н8, СО2для исполнений АНКАТ-7664Микро,-01 ...,-18

- по измерительным каналам £СН, СН4, С3Н8, СО2для исполнений АНКАТ-7664Микро-20,..., -45 на каждые 3,3 кПа

±1,0 ±1,0

±0,5

±1,0

±0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения 65 % без конденсации влаги при температуре 25 °C, в долях от пределов допускаемой основной погрешности:

- по измерительному каналу Ех

- по измерительным каналам ZCH. СН4, СзН8, СО2, О2, СО, SO2, H2S, NO2, СЕ

- по измерительному каналу P1D, на каждые 10 %

±1.5 ±1.0 ±0,5

Газоанализаторы по измерительным каналам SCH, СН4, C3Hs, СО2, О?, СО, SOi, H2S, NOi, СЬ, НС1, NH3 соответствуют требованиям к основной абсолютной погрешности после воздействия перегрузки по содержанию определяемого компонента.

Газоанализаторы по измерительному каналу PID соответствуют требованиям к основной погрешности после воздействия перегрузки по изобутилену.

Пределы допускаемой абсолютной погрешности газоанализаторов по измерительному каналу Ех после снятия перегрузки и по истечении времени восстановления должны быть. % НКПР, не более

Содержание определяемого компонента при перегрузке, время воздействия перегрузки, время восстановления после воздействия перегрузки приведены в таблице 8

±7%

Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 9, в долях от предела допускаемой основной погрешности

±2,0

Пределы допускаемой дополнительной погрешности газоанализаторов по измерительному каналу Ех от изменения скорости потока анализируемой среды в диапазоне от 0 до 6 м/с при диффузионном отборе пробы, в долях от пределов допускаемой основной абсолютной погрешности

±1,0

Газоанализаторы при принудительном отборе пробы соответствуют требованиям к основной погрешности при изменении расхода анализируемой газовой смеси в диапазоне, дм3/мин

от 0,3 до 0,6

Газоанализаторы при принудительном способе отбора пробы соответствуют требованиям к основной погрешности по измерительным каналам Ex, ZCH, СН4, С3Н8 при подключении к газоанализатору пробозаборника с линией транспортирования пробы длиной, м

от 0 до 10

Газоанализаторы соответствуют требованиям к основной погрешности при изменении пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей

Газоанализаторы соответствуют требованиям к основной погрешности при воздействии синусоидальной вибрации:

- частотой, Гц

- амплитудой, мм, не более

от 10 до 55 0,35

Допускаемый интервал времени работы без корректировки показаний по газовым смесям, месяцев, не менее

6

Нормальные условия измерений:

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности окружающей среды при температуре +25 °C, %

- диапазон атмосферного давления, кПа

от +15 до +25 от 30 до 80

от 97,3 до 104,3

Измерительный канал

Пределы допускаемой дополнительной погрешности газоанализаторов на участках диапазона рабочей температуры

от -40 до -30 °C

от -30 до +45 °C на каждые 10 °C

от +45 до +50 °C

О2, NO2

1,5

1,0

1,5

СО, SO2, H2S, Cl2, NH3

1,5

0,6

1,5

НС1

1,5

0,6

1,5

Измерительный канал

Верхний предел диапазона измерений

Содержание определяемого компонента при перегрузке

Время воздействия перегрузки, мин

Время восстановления, мин

СО

50 мг/м3

100 мг/м3

5

20

200 мг/м3

300 мг/м3

5

20

SO2

20 мг/м3

34 мг/м3

5

20

H2S

20 мг/м3

34 мг/м3

5

20

40 мг/м3

85 мг/м3

5

20

NO2

10 мг/м3

17 мг/м3

5

20

О2

30 % об.д.

50 % об.д.

10

5

ЕСН

99 % НКПР

50 % об.д.

3

20

Ex

50 % НКПР

50 % об.д.

3

20

СН4

4,4 % об.д.

50% об.д.

3

20

99 % НКПР

С3Н8

0,85 % об.д.

50 % об.д.

3

20

50 % НКПР

со2

2 % об.д.

5 % об.д.

10

5

5 % об.д.

10 % об.д.

10

5

10 % об.д.

20 % об.д.

10

5

С|2

25 мг/м3

50 мг/м3

5

20

НС1

30 мг/м3

45 мг/м3

5

20

NH3

150 мг/м3

200 мг/м3

5

20

PID (по изобутилену)

3500 мг/м3

4600 мг/м3

10

10

Измерительный канал

Содержание неопределяемых компонентов

массовая концентрация, мг/м3

объемная доля, %

СО

H2S

so2

no2

С12

НС1

NH3

СО2

сн4

о2

200

40

20

10

25

30

150

1

1,06

Ех

200

40

20

10

25

30

150

1

-

СН4. LCH

200

40

20

10

25

30

150

5

-

СзН8

200

40

20

10

25

30

150

5

1,06

СО2

200

40

20

10

25

30

150

-

4,4

СО

-

40

20

10

25

30

150

1

1,06

SO2

200

-

-

10

-

-

-

1

1,06

H2S

200

-

20

10

-

-

-

1

1,06

Измерительный канал

Содержание неопределяемых компонентов

массовая концентрация, mt/mj

объемная доля, %

СО

H2S

so2

no2

Cl2

НС1

NH3

СО,

сн4

NO,

200

-

20

-

-

-

-

1

1,06

ci.

200

-

-

-

-

5,0

-

1

1,06

НС1

200

-

-

-

-

-

-

1

1,06

NH3

200

-

10

5

-

5.0

-

1

1,06

PID

200

-

20

20

20

20

-

1

1

Измерительный канал

02

Ех, СО

сн4.с3н8, ZCH

СО2, SO2, H2S, NO,

НС1, NH3

С12

Время срабатывания сигнализации,с

15

15

20

30

не нормируется

Предел времени установления показаний Т'о.5ном> с

нс нормируется

20

не нормируется

Предел времени установления показаний То.9ном> С

30

30

60

60

180

90

Измерительный канал

о.

Ех

СН4, С3Н8, LCH, СО, H2S, PID

СО,, SO2, NO,

НС1, NH3

С12

Время срабатывания сигнализации,с

15

15

15

30

не нормируется

Предел времени установления показаний Точном, С

не нормируется

15

не нормируется

Предел времени установления показаний То.9ном, С

30

30

40

60

180

90

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более:

- по измерительному каналу Ех

- по измерительным каналам СО2, ZCH, СН4, С3Н8

- по измерительным каналам О2, СО2, СО, SO,, H,S, NO2, Cl2, НС1. PID, NH3

2

15 5

Электрическое питание газоанализаторов осуществляется от блока аккумуляторного. Диапазон напряжения питания, В

от 3.0 до 4,2

Наименование характеристики

Значение

Габаритные размеры газоанализаторов, мм, не более: - без побудителя расхода:

- высота

- длина (без учета клипсы ременной)

- длина (с учетом клипсы ременной)

- ширина

- с побудителем расхода:

- высота

- длина (без учета клипсы ременной)

- длина (с учетом клипсы ременной)

- ширина

145

50 54 110

185

50

54 НО

Масса газоанализаторов, кг, не более: - без побудителя расхода - с побудителем расхода

0,5

0,6

Газоанализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному электрооборудованию группы II.

Газоанализаторы имеют взрывобезопасный уровень (1) взрывозащиты, обеспечиваемый видами взрывозащиты «искробезопасная электрическая цепь» (ib) и «взрывонепроницаемая оболочка» (d).

Газоанализаторы имеют маркировку взрывозащиты:

- АНКАТ-7664Микро, -01, -03, -04, -05, -17,-18

- АНКАТ-7664Микро-02, -06, -07, -08, -09

- АНКАТ-7664Микро-10, -16

- АНКАТ-7664Микро-20, -21, -22, -39, -40, -41

- АНКАТ-7664Микро-23, -24, -25, -36, -37, -38. -45

- АНКАТ-7664Микро-26. ... , -35, -42, -43, -44

1Ех ibdllCT4GbX !ExibIICT4GbX

1Ех ib d IIB Т4 GbX lEx ib d ПС T4 Gb X lExibIICT4GbX

lEx ibdIIBT4GbX

Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы:

- при воздействии вибрации с частотой, Гц

- удары с ускорением, м/с2, при от 40 до 80 ударов в минуту

- к качке до 30° с периодом, с

- к длительным наклонам,

- к морскому туману

от 2 до 100 49 от 7 до 9 до 22,5

Газоанализаторы, соответствующие требованиям Правил РМРС и РРР, устойчивы в предельных условиях эксплуатации:

- к воздействию температуры, °C

- к воздействию в течение 5 суток относительной влажности, при температуре от +38 до +42 °C, %

от -30 до +45

от 90 до 95

Средний полный срок службы датчиков, лет:

- ЭХД, ТХД

-ИКД

- PID

3

10

2 2)

Средняя наработка на отказ газоанализаторов в условиях эксплуатации (с учетом технического обслуживания), ч.

30 000

Наименование характеристики

Значение

Условия эксплуатации

- диапазон температуры окружающей и анализируемой сред, °C:

- рабочие значения

- предельные рабочие значения (в течение 6 ч)

- диапазон атмосферного давления, кПа

мм рт. ст.

- диапазон относительной влажности воздуха при температуре +25 °C и более низких температурах без конденсации влаги, %

- массовая концентрация пыли, г/м ’, не более

- синусоидальная вибрация с частотой, Гц

амплитудой, мм, не более

от -30 до +45 от -40 до +50 от 80 до 120 от 600 до 900

от 30 до 95

10’2

от 10 до 55 0,35

Условия эксплуатации газоанализаторов, соответствующих требованиям Правил РМРС и РРР:

- длительные наклоны до 22,5° от вертикали во всех направлениях

- качка до 30° с периодом, с

- вибрация с частотой, Гц

- удары с ускорением, м/с2, при от 40 до 80 ударов в минуту

- морской туман

от 7 до 9 от 2 до 100 49

От вертикали во всех направлениях.

2)При работе газоанализатора не более 8 ч в сутки.

Наименование

Обозначение

Количество

Примечание

Газоанализатор АНКАТ-7664Микро

-

1 шт.

Согласно исполнению

Комплект ЗИП

-

1 компл.

Согласно

ИБЯЛ.413411.053 ЗИ

Ведомость эксплуатационных документов

ИБЯЛ.413411.053 ВЭ

1 экз.

Комплект эксплуатационных документов

1 компл.

Согласно

ИБЯЛ.413411.053 ВЭ

Газоанализаторы АНКАТ-7664Микро. Методика поверки

МП-242-1981-2015 с изменением № 1

1 экз.

Входит в комплект эксплуатационных документов
