Газоанализаторы многоканальные портативные X-am

Назначение

Газоанализаторы многоканальные портативные Х-am (далее газоанализаторы) предназначены для автоматического непрерывного определения содержания кислорода, токсичных газов и паров на уровне предельно допустимых концентраций (ПДК) в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 и при превышении ПДК при аварийных ситуациях, а также довзрывоопасных концентраций горючих газов во взрывоопасных зонах.

Область применения - контроль воздуха рабочей зоны в газовой, химической, нефтехимической и других отраслях промышленности, в том числе на взрывоопасных объектах.

Описание

Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия, выполненные в пластмассовом корпусе, в котором размещаются чувствительные элементы (сенсоры), микропроцессор и блок питания.

Выпускают газоанализаторы следующих модификаций:

Х-ат 2500 - предназначены для измерения концентрации от одного до четырех газов в окружающем воздухе на рабочем месте с использованием одного термокаталитического сенсора серии CatEx 125 и трех электрохимических сенсоров серии XXS, приведенных в таблицах 1 и 2.

Х-ат 3500 - предназначены для измерения концентрации до 4 газов в соответствии с установленными сенсорами DragerSensor (XXS 02, XXS H2S LC, XXS CO LC, XXS NO2, XXS SO2 и CatEx 125 PR). Газоанализатор может работать в режиме прокачки или в режиме диффузии.

Х-ат 5000 - предназначены для измерения концентрации до пяти газов в соответствии с установленными сенсорами DragerSensor, приведенных в таблицах 2 и 3.

Х-ат 5100 - предназначены для измерения концентрации одного из газов: HF, HCL, Н2О2 или гидразина в окружающем воздухе на рабочем месте с использованием одного из трёх электрохимических сенсоров серии XS ЕС, приведенных в таблице 6.

Х-ат 5600 - предназначены для измерения концентрации до шести газов в окружающем воздухе на рабочем месте с использованием одного оптического (инфракрасного) сенсора серии Dual IR Ех/ СО2, IR Ex, 1R СО2 и трех электрохимических сенсоров серии XXS, XXS Е, приведенных в таблицах 3-5.

Х-ат 8000 - предназначены для измерения концентрации до 7 газов в соответствии с установленными сенсорами DragerSensor (ЕС, IR, CatEx, PID). Газоанализатор может работать в режиме прокачки (если установлен насос), или в режиме диффузии.

Сенсоры имеют следующее назначение:

- термокаталитические - для измерения довзрывоопасных концентраций горючих газов во взрывоопасных зонах и для поиска мест утечек;

- оптические (инфракрасные) - для измерения довзрывоопасных концентраций горючих газов и диоксида углерода во взрывоопасных зонах;

- электрохимические - для определения содержания кислорода, диоксида углерода и токсичных газов при контроле ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 и при аварийных ситуациях;

- фотоионизационные - для определения содержания токсичных газов при контроле ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88, поиска мест утечек и выдачи сигнализации при превышении установленных пороговых значений при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент.

Принцип действия термокаталитического сенсора заключается в следующем: анализируемый воздух диффундирует через проницаемую металлическую мембрану в сенсор, где горючий газ или пар каталитически сгорает на поверхности детектора. Необходимый для сгорания кислород берется из окружающего воздуха. При сгорании детектор дополнительно нагревается. Нагрев приводит к изменению сопротивления детектора. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного детектора, находится также неактивный компенсационный элемент. Оба эти элемента являются частями моста. Влияние таких факторов, как температура окружающей среды, влажность воздуха воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. Исходя из напряжения моста сенсора определяется концентрация газа в НКПР, %, или в об. д., %.

Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, где происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения за счет этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Инфракрасные (оптические) сенсоры работают на принципе поглощения инфракрасного излучения. Анализируемый воздух поступает в измерительную кювету в результате диффузии. Широкополосное ИК-излучение от инфракрасного излучателя проходит через окно в кювету, фокусируется, отражаясь от сферического зеркала, выходит из кюветы через другое окно и попадает на расщепитель луча. Излучение, пропущенное расщепителем луча, проходит через узкополосный интерференционный фильтр (измерительный фильтр), попадает на измерительный детектор и преобразуется в электрический сигнал. Излучение, отраженное от расщепителя луча, проходит через фильтр и попадает на опорный детектор.

Фотоионизационные сенсоры работают по следующему методу: при ионизации молекул органических или неорганических веществ фотонами высокой энергии, образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, величина которого пропорциональна содержанию в воздухе молекул анализируемого вещества, преобразуется в электрический сигнал.

Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует формулы определяемых компонентов и их концентрации в анализируемой газовой пробе.

На лицевой панели газоанализатора расположен 5-ти строчный цифровой дисплей, кнопки со стрелками для выключения прибора, выбора нужного меню и контроля пароля, кнопка со стрелкой для включения и выключения газоанализатора.

Газоанализаторы имеют установку двух регулируемых порогов срабатываний сигнализации с выдачей световой, звуковой, а также вибрационной сигнализации.

Способ подачи анализируемого газа - диффузионный или принудительный (прокачивание пробы с использованием насоса).

Газоанализаторы Х-ат 2500, Х-ат 5000, Х-ат 5600 могут применяться с насосом Drager X-am Pump тип GEP 02**.

Drager X-am Pump тип GEP 02** является портативным носимым прибором и предназначен для подачи газовой среды к газоанализаторам. Насос имеет пластмассовый корпус с тремя отделениями. В первом отделении размещен батарейный отсек с электронной схемой управления, залитый компаундом, во втором - насос, в третьем - ложемент для размещения газоанализатора. Газоанализатор устанавливается в ложемент насоса и крепится с помощью пружинного зажима.

Г азоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанной фирмой специальной программы «GasVision» и «СС-Vision».

В комплект поставки газоанализатора Х-ат 5000, Х-ат 5100 и Х-ат 5600 может входить устройство(-а) Drager X-zone 5500 или Drager X-zone 5800, предназначенные для мониторинга рабочей зоны для широкого диапазона приложений, которые устанавливаются там, где ожидается появление опасных газов. Видимый даже на расстоянии зеленый кольцевой индикатор устройства Drager X-zone 5500 и Drager X-zone 5800 свидетельствует о чистоте воздуха. При обнаружении опасных газов цвет светодиодного индикатора изменяется с зеленого на красный, четко предупреждая о присутствии газа. Кроме того, подается громкий и хорошо слышимый звуковой сигнал об эвакуации. Поступление газа в Drager X-zone 5500 / X-zone 5800 организовано так, что газ может попадать в Drager X-am 5000, 5100 или 5600 со всех сторон. До 25 устройств Drager X-zone 5500/ X-zone 5800 можно автоматически связать в сеть, чтобы создать беспроводную линию сигнализации, что позволяет быстро контролировать большие области. При обнаружении газа прибор Drager X-zone 5500/ X-zone 5800 передает сигнал тревоги на все устройства, входящие в линию сигнализации, которые затем инициируют дочерние тревоги. В отличие от красной индикации первичной тревоги, дочерние тревоги показываются

зеленым/красным кольцевым светодиодным индикатором, что позволяет быстро и просто обнаруживать как сам факт появления газа, так и место его утечки по инициировавшему тревогу прибору. Через беспотенциальный сигнальный контакт устройство Drager X-zone 5500 или Drager X-zone 5800 может управлять внешним оборудованием - сиренами, лампами или светофорами. Кроме того, сигнал с линии сигнализации, вместе с сигнальным контактом, можно направить в диспетчерскую - это позволяет контролировать самые различные производственные участки. Возможна непрерывная работа устройства до 120 часов. Возможно использование во взрывоопасной зоне 0.

Схема с указанием мест нанесения знака поверки средств измерений (клеймо-наклейка) приведена в приложении А к описанию типа.

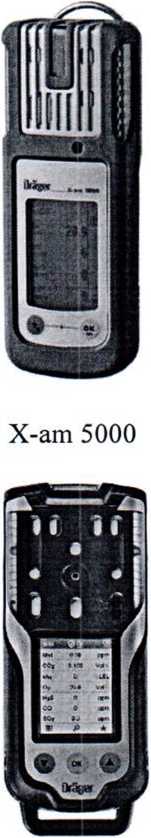

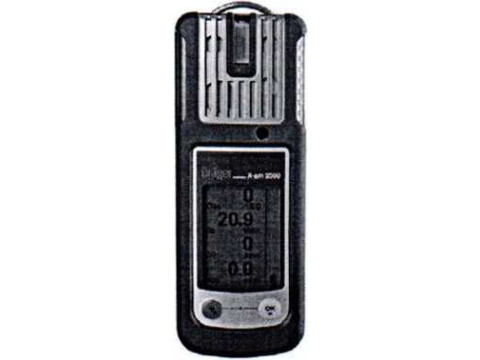

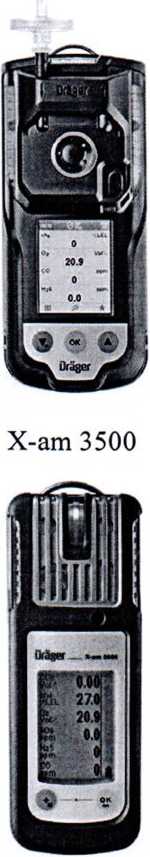

Внешний вид газоанализаторов приведен на рисунке 1.

Х-ат 2500

Х-ат 5100

Х-ат 5600

Х-ат 8000

Рисунок 1 - Внешний вид газоанализаторов Х-ат лист 4

Обязательные метрологические требования

1. Диапазоны измерений, пределы допускаемой основной погрешности, время установления показания газоанализаторов указаны в таблицах 1 - 6.

Таблица 1 Метрологические характеристики газоанализаторов Х-аш 2500, Х-аш 5000, Х-ат 3500, Х-ат 8000 по каналам с термокаталитическим сенсором

Примечания:

1. Сенсор, используемый в газоанализаторах Х-ат 2500, Х-ат 5000, Х-ат 3500 и Х-ат 8000 2.НКПР - нижний концентрационный предел распространения пламени.

3.Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

Возможно проведение измерений в % НКПР или об.д., %. Стандартно прибор работает в % НКПР но пользователь имеет возможность переключения единиц измерения. В случае изменения единиц измерения на об.д, %, прибор автоматически производит пересчет диапазона измерения.

Время срабатывания сигнализации газоанализаторов: Х-ат 2500, Х-ат 5000 по каналам с термокаталитическим сенсором - не более 15 с.

Таблица 2 Метрологические характеристики газоанализаторов: Х-ат 2500, Х-ат 3500, Х-ат 5000, Х-ат 5600, Х-ат 8000 по каналам с электрохимическими сенсорами

Примечания:

*) определение содержания хлора при отсутствии фтора, брома и СЮг.

** ) при определении указанных компонентов должны отсутствовать В2Нб, Gebh, S1H4.

** ) метрологически не обеспечены в Республике Беларусь в связи с отсутствием генератора озона.

** **) электрохимические датчики XXS ЕС Amine 68 12 545, XXS ЕС Odorant 68 12 535 использовать при условии наличия в контролируемой среде только одного определяемого компонента.

2. Возможно проведение измерений в ppm, ppb, мг/м". Стандартно прибор работает в ppm но пользователь имеет возможность переключения единиц измерения. В случае изменения единиц измерения на ppb или мг/м3, прибор автоматически производит пересчет диапазона измерения.

Таблица 3 Метрологические характеристики газоанализатора Х-аш 5600, Х-ат 8000 с оптическими сенсорами IR СОг (68 12 190), IR СО2 ES (68 51 882), Dual IR Ех/СОг (68 11 960), Dual IR Ех/СОг ES (68 51 880), DUAL 1R Ех/СО2 НС (68 00 276)

Таблица 4 Метрологические характеристики газоанализатора Х-ат 5600, Х-ат 8000 по каналам с оптическим сенсором IR Ех (68 12 180), IR Ex ES (68 51 881), Dual IR Ех/СОг (68 11 960), Dual IR Ех/СОг ES (68 51 880), DUAL IR Ex/CO2 HC (68 00 276)

Примечания:

1. Диапазон показаний датчиков составляет от 0 до 100 НКПР, %.

2. НКПР - нижний концентрационный предел распространения пламени.

3. Пределы допускаемой основной абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

Таблица 5 Метрологические характеристики газоанализатора Х-ат 5100 с электрохимическими сенсорами__

Таблица 6 Метрологические характеристики газоанализаторов Х-аш 8000 с фотоионизационными сенсорами PID НС (68 13 475) и PIP LC ppb (68 13 500)

2. Предел допускаемой вариации показаний газоанализаторов Х-ат 2500, Х-ат 3500, X-ат 5000, Х-ат 5100, Х-ат 5600, Х-ат 8000 в долях от предела допускаемой основной погрешности - не более 0,5.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Основные технические характеристики газоанализаторов Х-ат 2500, Х-ат 5000, Х-ат 5100, Х-ат 5600, Х-ат 8000 приведены в таблице 7.

Таблица 7 Технические характеристики газоанализаторов

Комплектность

Комплектность поставки газоанализаторов приведена в таблице 8.

Таблица 8

Место нанесения знака утверждения типа средств измерений

Знак утверждения типа средств измерений наносится на титульном листе руководства по эксплуатации газоанализаторов типографским способом.

Поверка

Поверка осуществляется по МРБ МП. 622-2013 «Газоанализаторы РАС, X-am, MultiWarn II, MiniWarn. Методика поверки» (в редакции изменения № 2).

Технические нормативные правовые акты и технические документы, устанавливающие:

требовании к тину средств измерений:

- ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

- Техническая документация фирмы «Drager Safety AG & Со. KGaA», Германия.

методику поверки: МРБ МП. 622-2013 «Газоанализаторы РАС, X-am, MultiWarn II, MiniWarn. Методика поверки» (в редакции изменения № 2).

Перечень основных средств поверки:

- газоаналитические установки или генераторы газов, А = (5-7) %;

- поверочные газовые смеси в баллонах на анализируемые газы, А =(1-5) %;

- поверочный нулевой газ (ПНГ) или азот особой чистоты по ГОСТ 9392-89.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Идентификация программного обеспечения (при наличии)

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя

Газоанализаторы многоканальные портативные Х-am соответствуют требованиям ГОСТ IEC 60079-29-1-2013, ТР ТС 012/2011, ТР ТС 020/2011 и документации производителя фирмы «Drager Safety AG & Со. KGaA», Германия.
