Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21
| Номер в ГРСИ РФ: | РБ 03 09 8110 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП «СПО «Аналитприбор», г. Смоленск |
|
Описание типа РБ 03 09 8110 21 [2021-10-14]
rb-03-09-8110-21_2021-10-14.pdf
|
Скачать |
Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 (далее - сигнализаторы) предназначены для непрерывных автоматических измерений массовой концентрации паров нефти и нефтепродуктов и изобутилена (i-C4H8), довзрывоопасной концентрации паров нефти и нефтепродуктов и пропана (С3Н8) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8110 21 |
| Наименование | Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 |
| Год регистрации | 2021 |
| Номер сертификата | 14294 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2024-11-15 |
| Получатель сертификата | ФГУП «СПО «Аналитприбор», г. Смоленск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП «СПО «Аналитприбор»
Адрес: 214031, г. Смоленск, ул. Бабушкина, д.3
Контакты: тел. (4812) 31-12-42, 31-30-77, 31-06-78, факс (4812) 31-75-17, 31-33-25, info@analitpribor-smolensk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку проводить по МП 242-2336-2019 «Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21. Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичной поверки при выпуске из производства, проводимой ФГУП «СПО «Аналитприбор» (аттестат аккредитации - № RA.RU.310661, шифр поверительного клейма - ГЦС) (Комиссия №13-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8110 21 [2021-10-14]
rb-03-09-8110-21_2021-10-14.pdf
|
Скачать |
Описание типа
Назначение
Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 (далее - сигнализаторы) предназначены для непрерывных автоматических измерений массовой концентрации паров нефти и нефтепродуктов и изобутилена (i-C4H8), довзрывоопасной концентрации паров нефти и нефтепродуктов и пропана (С3Н8) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Описание
Сигнализаторы являются носимыми (индивидуальными) двухканальными приборами непрерывного действия.
В конструкции сигнализатора предусмотрены каналы измерений:
- измерительный канал ФИД, основанный на фотоионизационном принципе измерений для определения массовой концентрации вредных веществ, в том числе паров углеводородов нефти и нефтепродуктов;
- измерительный канал ИК, основанный на оптико-абсорбционном принципе измерений в инфракрасной области оптического спектра для определения довзрывоопасных концентраций газов и паров нефти и нефтепродуктов.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в корпусе из обрезиненного ударопрочного поликарбоната.
- датчики ИКД и ФИД;
- окно звукового излучателя;
- втулка для крепления маски для пробы;
- табло (графический индикатор).
На задней крышке расположены:
- зажим (клипса) для крепления сигнализатора на поясе или элементах одежды;
- табличка блока аккумуляторного;
- контакты для подключения цепей заряда блока аккумуляторного и цифрового канала связи с ВУ.
Сигнализаторы выпускаются в модификации СГГ-21-И ИБЯЛ.413351.013. Сигнализаторы обеспечивают выполнение следующих основных функций: а) определение содержания определяемых компонентов в анализируемой среде;
б) выдачу световой и звуковой сигнализации о превышении установленных пороговых значений; _____
в) передачу измерительной информации по цифровому каналу^вязи. интерфейс USB 2.0 (протокол обмена - MODBUS RTU). /7 Сл \ \

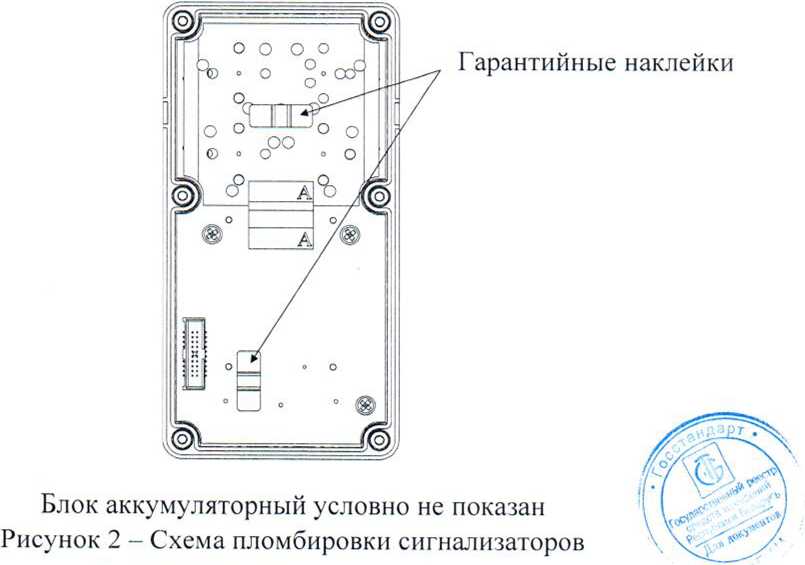

Общий вид сигнализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков клейм представлены на рисунке 2.

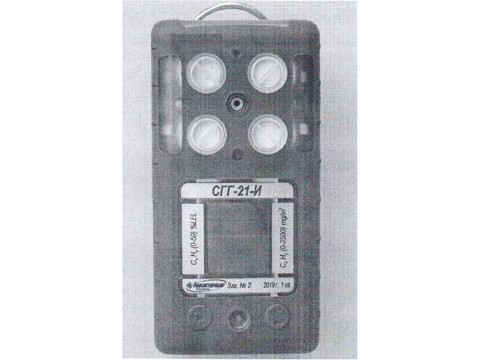

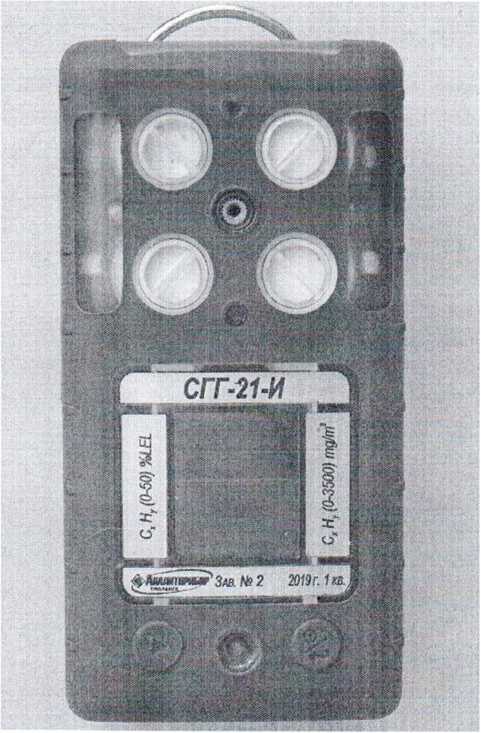

Рисунок 1 - Общий вид сигнализаторов
от несанкционированного доступа
Программное обеспечение
Сигнализаторы имеют следующие виды программного обеспечения:
-встроенное программное обеспечение (далее - ВПО), разработанное изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.
-сервисное программное обеспечение (далее - СПО), разработанное изготовителем специально для просмотра параметров установки параметров сигнализаторов, просмотра содержимого архива сигнализаторов.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
В ВПО реализованы следующие основные алгоритмы:
1 вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2)сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
3Непрерывная самодиагностика аппаратной части сигнализаторов;
4)выдача информации (измерительной, диагностической, о текущем режиме работы) по цифровому каналу связи USB.
Основные функции СПО:
-просмотр параметров сигнализатора;
-просмотр содержимого архива сигнализатора в табличном и графическом видах и сохранение в файл;
-выдача команд для установки параметров сигнализаторов;
-проведение корректировки нуля и чувствительности
Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механической защиты и с помощью специальных программных средств (средств программной разработки) и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014. Уровень защиты СПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством встроенных средств СПО и соответствует уровню защиты «средний» согласно Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ВПО |
СПО | |
|
SGG-21-VPO |
SGG-2l-SPO.exe | ||
|
Номер версии (идентификационный номер) ПО |
2.00 |
2.00 | |
|
Цифровой идентификатор ПО |
2А56 | ||
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 | ||
Примечание - Помер версии ПО должен быть не ниже указанного в таблице. Значеййе цифрового идентификатора, относится только к файлам обозначенных в таблицеув^рсцй:
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблицах 2, 3. 4.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности сигнализаторов по измерительному каналу ФИД
|
Определяемый компонент |
Диапазон измерений массовой концентрации определяемого компонента”, мг/м’ |
Пределы допускаемой абсолютной (Ад) или относительной (5д) погрешности |
|
Изобутилен (i-CTHg) |
от 0 до 3500 |
Ад = ±15 мг/м3 при Свх '1 от 0 до 100 мг/м3 включ.; 8д = ±15 % при Свх Св. 100 до 3500 мг/м3. |
|
Пары нефти2’ |
от 0 до 3500 |
Ад = ±45 мг/м3 при Свх от 0 до 300 мг/м3 включ.; 5д = ±15 % при Свх Св. 300 до 3500 мг/м3. |
|
Пары керосина3’ |
от 0 до 3500 | |
|
Пары авиационного топлива ' |
от 0 до 3500 | |
|
Пары топлива для реактивных двигателей31 |
от 0 до 3500 | |
|
Пары дизельного топлива61'71 |
от 0 до 3500 | |
|
Пары бензина8’ |
от 0 до 3500 |
Ад = ±15 мг/м3 при Свх от 0 до 100 мг/м3 включ.; 5д = ±15 % при Свх Св. 100 до 3500 мг/м3. |
” Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация - I мг/м3;
2) Нефть по ГОСТ Р 51858-2002;
'’Технический керосин ТУ 38.401-58-8-90. Керосин осветительный ГУ 38.401-58-10-01.
31 Топливо авиационное по ГОСТ Р 52050-2006;
Топливо для реактивных двигателей по ГОСТ 10227-86;
61 Топлива дизельные по ГОСТ 305-2013. ГОСТ 32511-2013 (EN 590:2009);
71 Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 3251 1-2013;
81 Бензины по ГОСТ 32513-2013. ГОСТ Р 51866-2002.
’Свх - массовая концентрация определяемого компонента на входе сигнализаторов, мг/м3.
Таблица 3 - Диапазоны измерений и пределы допускаемой абсолютной погрешности сигнализаторов по измерительному каналу ИК
|
Определяемый компонент |
Диапазон измерений довзрывоопасной концентрации определяемого компонента ”, % НКПР2’ |
Пределы допускаемой абсолютной погрешности, % НКПР |
|
Пропан (СзНв) |
от 0 до 50 |
±5 |
|
Пары нефти 2> | ||
|
Пары керосина3’ | ||
|
Пары авиационного топлива 4) | ||
|
Пары топлива для реактивных двигателей 3) | ||
|
Пары дизельного топлива Ъ)’” | ||
|
Пары бензина | ||
|
’’Диапазон показаний довзрывоопасной концентрации для всех определяемых компонентов от 0 % до 100 % НКПР. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента - 0.1 % НКПР. 2) Нефть по ГОСТ Р 51858-2002; ” Технический керосин ТУ 38.401-58-8-90. Керосин осветительный ТУ 38.401-58-10-01. 4) Топливо авиационное по ГОСТ Р 52050-2006; 5) Топливо для реактивных двигателей по ГОСТ 10227-86; 6) Топлива дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009); 7) Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013; 8) Бензины по ГОСТ 32513-2013, ГОСТ Р 51866-2002; 91 Значения НКПР горючих газов указаны в соответствии с: - пропан - ГОСТ Р 60079-20-1-2011, - нефть, топливо авиационное - ГОСТ 30852.19-2002, - топливо для реактивных двигателей - ГОСТ 10227-86, - топливо дизельное - ГОСТ 32511-2013, - топливо дизельное ЕВРО - ГОСТ Р 52368-2005 и ГОСТ 32511-2013, - бензин - ГОСТ 32513-2013 и ГОСТ Р 51866-2002. | ||
Таблица 4
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний сигнализаторов, в долях от предела допускаемой погрешности |
0.5 |
|
Предел допускаемого времени установления показаний Тод, с, не более |
10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 5.
Таблица 5
|
Наименование характеристики |
Значение |
|
Предел допускаемого интервала времени работы сигнализаторов без корректировки показаний по ГС, месяцев |
12 |
|
Сигнализаторы соответствуют требованиям к погрешности при изменении содержания неопределяемых компонентов в анализируемой среде: - объемной доли кислорода (Ог), % - объемной доли азота (N2), % - массовой концентрации оксида углерода (СО), мг/м3 - объемной доли диоксида углерода (СО?), % |
от 8 до 23 от 0 до 92 от 0 до 200 от 0 до 1 |
|
Время срабатывания сигнализации То.6, с, не более |
5 |
|
Время прогрева сигнализаторов, мин, не более |
2 |
|
Электрическое питание сигнализаторов осуществляется от встроенной литиевой аккумуляторной батареи номинальным напряжением, В |
3,7 |
|
Время непрерывной работы сигнализаторов в чистом воздухе до разряда встроенной аккумуляторной батареи, ч, не менее - при температуре окружающей среды +20 °C - при температуре окружающей среды минус 40 °C |
20 14 |
|
Габаритные размеры сигнализаторов, мм, не более: - высота - ширина - длина (без зажима) - длина (с зажимом) |
121 61 31 48 |
|
Масса газосигнализаторов, кг, не более: - без зажима - с зажимом |
0,22 0.25 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, при температуре не более +35 °C без конденсации влаги, % - диапазон атмосферного давления, кПа - синусоидальная вибрация: с амплитудой смещения, мм частотой, Гц |
от -40 до +50 от 0 до 95 от 80,0 до 120.0 0,35 от 10 до 55 |
|
Степень защиты сигнализаторов по ГОСТ 14254-2015 |
IP68 |
|
Назначенный срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
35000 |
|
Сигнализаторы предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся к взрывозащищенному электрооборудованию группы 11 по ГОСТ 31610.0-2014 (IEC 60079-0:2011), соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты: |
1Ех ib ПС Т4 GbX |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 6 - Комплектность газосигнализаторов
|
Наименование |
Обозначение |
Количество |
|
Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 |
ИБЯЛ.413351.013 |
1 шт. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.413351.013 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов1’ |
- |
1 компл. |
|
Комплект ЗИП2’ |
- |
1 компл. |
|
Методика поверки |
МП 242-2336-2019 |
1 экз. |
|
Копия декларации о соответствии требованиям ТР ТС 020/2011 |
- |
1 экз. |
|
Копия сертификата соответствии требованиям ТР ТС 012/2011 |
- |
1 экз. |
|
Копия свидетельства об утверждении типа средств измерений |
- |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
11 Согласно ведомости эксплуатационных документов. 21 Согласно ведомости ЗИП. | ||
Поверка
осуществляется по документу МП 242-2336-2019 «ГСП. Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 16 сентября 2019 г.
Основные средства поверки:
стандартные образцы состава газовые смеси изобутилен (2-метилпропен) - воздух (ГСО 10539-2014, ГСО 10540-2014), пропан - азот (ГСО 10541-2014, 10540-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
Приказ Госстандарта от 14.12.2018 № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-2015 Степени зашиты, обеспечиваемые
ТС 012/2011. Технический регламент Таможенного оборудования для работы во взрывоопасных средах
TP ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ИБЯЛ.413351.013 ТУ Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21. Технические условия
