Газоанализаторы ЭССА-М
Номер в ГРСИ РФ: | РБ 03 09 8225 21 |
---|---|
Раздел: | Средства измерений физико-химических величин [9] |
Категория: | Газоанализаторы |
Производитель / заявитель: | ООО «БАП «Хромдет-Экология», г. Москва |
Описание типа РБ 03 09 8225 21 [2021-10-25]
rb-03-09-8225-21_2021-10-25.pdf
|
Скачать |
Описание: газоанализаторы представляют собой многоблочные автоматические стационарные приборы непрерывного действия.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 09 8225 21 |
Наименование | Газоанализаторы ЭССА-М |
Год регистрации | 2021 |
Номер сертификата | 14431 |
Дата регистрации | 2021-10-05 |
Срок действия | 2026-04-25 |
Получатель сертификата | ООО «БАП «Хромдет-Экология», г. Москва, Российская Федерация |
Производитель / Заявитель
ООО «БАП «Хромдет-Экология», г. Москва, РФ
Поверка
Межповерочный интервал / Периодичность поверки | 6 месяцев |
Методика поверки | ЯРКГ.412168.001МП «Газоанализаторы ЭССА-М. Методика поверки», утвержденной в 2015 г. |
Признание поверки | Первичная поверка, проводимая ООО «БАП «Хромдет-Экология» (аттестат аккредитации - №RA.RU.312548, шифр поверительного клейма - ДПТ) (Комиссия №18-21). |
Поверители
Скачать
Описание типа РБ 03 09 8225 21 [2021-10-25]
rb-03-09-8225-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: газоанализаторы представляют собой многоблочные автоматические стационарные приборы непрерывного действия.
В газоанализаторах используются следующие методы детектирования: электрохимический (ЭХД) - для измерения массовой концентрации аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, озона и объемной доли кислорода;
фотоионизационный (ФИД) - для измерения массовой концентрации органических веществ;
термокаталитический (ТКД) - для измерения объемной доли метана и других углеводородов;
инфракрасный (ИКД) - для измерения для измерения объемной доли метана и других углеводородов и диоксида углерода.
Газоанализаторы имеют настраиваемые пороги срабатывания сигнализации. В состав газоанализаторов входят измерительные преобразователи (ИП) и блоки питания, сбора и обработки информации и управления, к которым относятся: блок концентратора сигналов (КС), предназначенный для питания ИП, приема сигналов ИП, преобразования аналоговых сигналов ИП в цифровые и передачи их по линии Ethernet и R.S-485, в некоторых исполнениях предусмотрена светодиодная индикация, индикация численного значения измеряемой концентрации, формирование управляющих релейных сигналов;
блок коммутатора (БК), предназначенный для построения заданной конфигурации локальной сети газоанализатора на основе линий Ethernet;
блок реле (БР), предназначенный для формирования управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения;
устройство сигнализации на основе промышленного компьютера (УСПК) предназначено для приема данных от КС, их обработки, индикации численного значения концентрации, сигнализации состояния системы, взаимодействия с оператором, хранения в памяти результатов измерений, регистрации фактов превышения пороговых значений, управления реле в БР, передачи данных на внешний компьютер (удаленный терминал).
блок GSM-Ethernet (БГЕ) предназначен для передачи SMS сообщений нескольким абонентам при выходе измеряемой концентрации за пороговые значения или при возникновении неисправности газоанализаторов и/или для связи блоков концентраторов с выходом RS-485 с компьютером по линии Ethernet.
сервисный блок (СБ), предназначенный для градуировки, А проверки работоспособности и поверки ИП с цифровым выходным сигналом.
Блоки, входящие в состав газоанализаторов, приведены в таблицах^, и 2.
Таблица 1 - Блоки питания, сбора и обработки информации и управления
Блок |
Питание |
Маркировка взрывозащиты |
Степень защиты оболочки | |
наименование |
исполнение | |||
устройство сигнализации на основе промышленного контроллера |
УСПК |
(220+22.33) В (50 ± 1) Гц |
1Р40 | |
блок концентратора сигналов |
КС-16 |
(220+22.зз) В (50 ± 1) Гц |
— |
1Р40 |
КС-8И |
(2 2 0+22.3з) В (50 ± 1) Гц |
— |
IP40 | |
КС-ИЦ |
(220+22.зз) В (50 ± 1) Гц |
— |
1Р40 | |
КС-8ВИ |
(220+22.зз) В (50 ± 1) Гц |
[lExib] НВ |
IP40 | |
КС-4ВИФ |
(220+22.33) В (50 ± 1) Гц |
[lExibJUB |
IP40 | |
блок реле |
БР-1 |
(220+22.зз) В (50 ± 1) Гц | ||
блок коммутатора |
БК-1 |
(220+22.зз) В (50 ± 1) Гц |
— |
1Р40 |
блок GSM-Ethernet |
БГЕ |
+ 12 .. 15 В |
— |
IP40 |
сервисный блок |
СБ |
1 ExibIICT5 |
Таблица 2 - Измерительные преобразователи
Измерительный преобразователь ИП |
Детектор |
Маркировка взрывозащиты |
Степень защиты оболочки |
УО-ЮО |
эхд |
— |
IP54 |
УО-300 |
эхд |
— |
IP54 |
УО-ЮО Ех |
эхд |
!ExibllBT4 |
IP54 |
УО-100-DEx |
эхд |
1 ExdllC Тб |
IP66 |
УО-300 Ех |
эхд |
lExibllBT4 |
IP54 |
УО-300-DEx |
эхд |
1 ExdllC Тб |
IP66 |
ХЛ-5 |
эхд |
— |
IP54 |
ХЛ-25 |
эхд |
— |
1P54 |
ХЛ-5 Ех |
эхд |
1 ExibllBT4 |
IP54 |
ХЛ-5-DEx |
эхд |
1 ExdllC Тб |
IP66 |
ХЛ-25 Ех |
эхд |
lExibllBT4 |
1P54 |
ХЛ-25-DEx |
эхд |
1 ExdllC T6 |
IP66 |
СВ-30 |
эхд |
1P54 | |
СВ-30 Ех |
эхд |
1 ExibllBT4 |
IP54 |
СВ-30-DEx |
эхд |
1 ExdllC T6 |
IP66 |
СД-30 |
эхд |
— |
IP54 |
СД-30 Ех |
эхд |
1 ExibllBT4 |
IP54 |
СД-30-DEx |
эхд |
1 ExdllC T6 |
IP66 |
ОЗ-1 |
эхд |
— |
IP54 |
O3-I Ех |
эхд |
1 ExibllBT4 |
IP54 |
ОЗ-1 D Ех |
эхд |
1 ExdllC T6 |
IP66 |
АД-10 |
эхд |
— |
IP54 |
АД-10 Ех |
эхд |
lExibllBT4 |
IP54 ---------------------------------------------------------4---------------- |
Измерительный преобразователь ИП |
Детектор |
Маркировка взрывозащиты |
Степень защиты оболочки |
АД-10-DEx |
ЭХД |
lExdllC T6 |
IP66 |
АО-ЗО |
ЭХД |
— |
IP54 |
АО-ЗО Ех |
ЭХД |
lExibllBT4 |
1P54 |
АО-30-DEx |
ЭХД |
lExdllC T6 |
IP66 |
Ф-ИБЦ |
ФИД |
!ExibllBT4 |
IP54 |
Ф-ВНО |
ФИД |
lExdllC T6 |
1P66 |
Ф-ИВНО |
ФИД |
EXdllC T6 |
1P66 |
КС-30 |
ЭХД |
— |
IP54 |
КС-30 Ех |
ЭХД |
1 ExibllBT4 |
IP54 |
КС-30-DEx |
ЭХД |
lExdllC T6 |
IP66 |
УД-02 |
ИКД |
— |
IP54 |
УД-02 Ех |
икд |
lExdibllBT4 |
IP54 |
УД-02-DEx |
ИКД |
lExdllC T6 |
1P66 |
УД-5 |
икд |
— |
1P54 |
УД-5 Ех |
икд |
lExdibllBT4 |
1P54 |
УД-5-DEx |
икд |
lExdllC T6 |
1P66 |
МН-2,5 |
ТКД |
— |
IP54 |
МН-2,5-И |
икд |
— |
IP54 |
МН-2,5 Ех |
ткд |
lExdibllBT4 |
1P54 |
МН-2,5-И-Ех |
икд |
lExdibllBT4 |
IP 54 |
МН-2,5-DEx |
ткд |
lExdllC T6 |
IP66 |
МН-2,5- И- DEx |
икд |
lExdllC T6 |
IP66 |
АМ-100 |
ЭХД |
— |
IP54 |
АМ-500 |
ЭХД |
— |
1P54 |
АМ-100 Ех |
ЭХД |
1 ExibllBT4 |
IP54 |
АМ-100-DEx |
ЭХД |
lExdllC T6 |
IP66 |
АМ-500 Ех |
ЭХД |
lExibllBT4 |
1P54 |
АМ-500-DEx |
ЭХД |
lExdllC T6 |
1P66 |
Устройство сигнализации на основе промышленного УСПК состоит из блока контроллера, монитора, клавиатуры, компьютерной мыши и блока БК-1, встроенного в блок контроллера, имеет следующие выходы: Ethernet (7 линий) для приема данных с КС и передачи управляющих команд на БР, Internet для передачи данных на удаленный компьютер (внешнее устройство); не менее 3 портов USB для подсоединения клавиатуры, компьютерной мыши и внешнего носителя данных.
Блоки концентратора сигналов имеют несколько исполнений.
Блоки КС-16 выполнены без средств взрывозащиты, имеют выход на линию Ethernet и один выход RS-485, принимают от ИП аналоговый сигнал. Используются с ИП с ЭХД, ТКД и ИК без средств взрывозащиты.
Блоки КС-8И и КС-8ВИ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, выход на линию Ethernet, два выхода RS-485, 4 релейных выхода, обеспечивают напряжение питания ИП +24 В и принимают аналоговый сигнал ИП. Используются ИП с ЭХД, ТКД и ИК. Блоки КС-8ВИ имеют взрывозащищенное исполнение и используются ИП с ЭХД, ТКД и ИК во взрывозащищенном исполнении.
Блоки КС-ИЦ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, два выхода RS-485, выход Ethernet, три релейных выхода, принимают цифровой сигнал ИП по Линии RS-485. Используются с ИП с ЭХД, ТКД и ИК без средств взрывозащиты.
Блоки КС-4ВИФ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, четыре входа RS-232, два выхода RS-485, выход Ethernet, 4 релейных выхода, обеспечивает напряжение питания ИП +24 В и принимает цифровой сигнал ИП ФИД. Предназначен для ИП с ФИД.
Максимальное количество ИП, соединяемых с блоком концентраторов сигналов.
составляет:
для блока КС-16 - 16; для блоков КС-8И, КС-8ВИ - 8; для блока КС-ИЦ - 20, для блока КС-4ВИФ - 4.
В блоке реле БР-1 установлены до 9 независимых реле. БР-1 имеет выходы по линии Ethernet и два выхода RS-485 для соединения с УСПК, КС или компьютером. Контакты реле не имеют гальванической связи с электрическими цепями газоанализатора («сухие» контакты). К одному блоку коммутатора БК-1 можно подключить до 8 элементов локальной сети (до 7 блоков КС и/или БР).
В зависимости от исполнения в состав газоанализаторов входят следующие блоки: исполнение ЭССА-М/ИП: измерительные преобразователи (ИП);
исполнение ЭССА-М/1: измерительные преобразователи (ИП), блоки концентратора сигналов (КС), блоки коммутаторов (БК), блоки реле (БР), устройство сигнализации на основе промышленного контроллера (УСПК), блок GSM-Ethernet (БГЕ) - опция, измерительные преобразователи (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА» или по линии RS485), блоки концентратора сигналов, блоки реле и блоки коммутаторов (соединяются между собой и с блоком устройства сигнализации на основе промышленного контроллера по линиям Ethernet или RS485);
исполнение ЭССА-М/2: измерительные преобразователи (ИП) без средств взрывозащиты, блоки концентратора сигналов (КС) без средств взрывозащиты, блок реле (БР), блоки коммутаторов (БК) - опция, компьютер - опция, блок GSM-Ethernet (БГЕ) - опция, измерительные преобразователи (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА» или по линии RS485), блоки концентратора сигналов (соединяются с блоками реле по линиям RS485), связь с компьютером осуществляется по линиям RS485 или Ethernet:
исполнение ЭССА-М/3: измерительные преобразователи (ИП) - взрывозащищенное исполнение, блоки концентратора сигналов (КС) — взрывозащищенное исполнение, блоки реле (БР) - опция, блоки коммутаторов (БК) - опция, компьютер - опция, блок GSM-Ethernet (БГЕ) - опция, измерительные преобразователи, за исключением измерительных преобразователей ФИД (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА»), измерительные преобразователи с ФИД (соединяются с блоком концентраторов по линии RS232), блоки концентратора сигналов (соединяются с блоками реле по линиям RS485), связь с компьютером осуществляется по линиям RS485 или Ethernet.

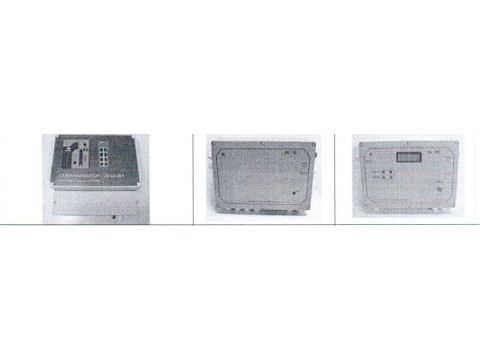

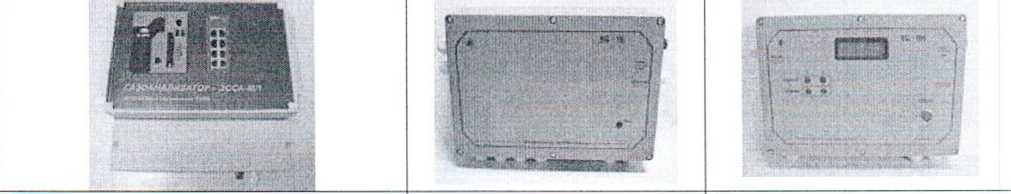

Блоки газоанализаторов приведены на рисунках 1-17.

Рисунок 1 - Устройство сигнализации на основе промышленного контроллера У СПК |
Рисунок 2 - Блок концентратора сигналов КС-16 |
Рисунок 3 - Блок концентратора сигналов КС-8И (КС-8ВИ) с 2 порогами |
_________ - « • * . « »»..»' -жШ * |
i | ||||
Рисунок 4 - Блок концентратора сиг-налов КС-8И с 3 порогами |
Рисунок 5 - Блок концентратора сигналов КС-ИЦ с дисплеем |
Рисунок 6 - Блок концен-тратора сигналов КС-ИЦ без дисплея |
Рисунок 15 - Измерительный |
Рисунок 16 - Измерительный |
Рисунок 17 - Измерительный |
преобразователь Ф-ВНО с |
преобразователь Ф-ИВНО с |
преобразователь DEx С ЭХД, |
ФИД |
ФИД |
ТКД и ИКД\ |
Газоанализаторы выполняют следующие функции:
газоанализатор ЭССА-М/ИП - измерение массовой концентрации газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода); газоанализатор ЭССА-М/1 - измерение массовой концентрации газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода), формирование управляющих релейных сигналов, отображение численного значения измеряемой концентрации, архивация результатов измерений с последующей обработкой, графическое изображение объекта с указанием места расположения измерительных преобразователей на мониторе, передача информации о превышении пороговых значений с помощью GSM модема в режиме SMS сообщений;
газоанализаторы ЭССА-М/2 и ЭССА-М/3 - измерение массовой концентрации указанных газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода), формирование управляющих сигналов, отображение численных значений измеряемой концентрации,архивация и обработка результатов измерений с помощью внешнего компьютера, передача информации о превышении пороговых значений с помощью GSM модема в режиме SMS сообщений.
Обязательные метрологические требования:
Таблица 3
ип* газоанализатора |
Определяемый компо нент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
приведенной (5по)> % |
относительной (Зо), % | ||||
УО-ЮО УО-ЮО Ех УО-100-DEx |
Оксид углерода |
от 0 до 20 мг/м ’ включ. св. 20 до 100 мг/м’1 |
±20 |
±20 | |
УО-ЗОО УО-ЗОО-Ех УО-300-DEx |
от 0 до 20 мг/м ’ включ. св. 20 до 300 мг/м3 |
±20 |
±20 | ||
АМ-100 АМ-100-Ех АМ-100-DEx |
Аммиак |
от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3 |
±20 |
±20 | |
АМ-500 АМ-500-Ех АМ-500-DEx |
от 0 до 20 мг/м1 включ. св. 20 до 500 мг/м3 |
±20 |
±20 | ||
ХЛ-5 ХЛ-5-Ех ХЛ-5-D-Ex |
Хлор |
от 0 до 1,0 мг/м3 включ. св. 1,0 до 5,0 мг/м3 |
±20 |
±20 | |
ХЛ-25 ХЛ-25-Ех ХЛ-25-DEx |
от 0 до 1,0 мг/м3 включ. св. 1,0 до 25,0 мг/м3 |
±20 |
1 ±20 | ||
СВ-30 СВ-30-Ех СВ-30-DEx |
Сероводород |
от 0 до 10 мг/м-1 включ. св. 10 до 30 мг/м’1 |
±20 |
±20 | |
СД-30 СД-30-Ех СД-30-DEx |
Диоксид серы |
от 0 до 10 мг/м3 включ. св. 10 до 30 мг/м3 |
±20 |
, ±20 | |
03-1 ОЗ-1-Ех ОЗ-1-DEx |
Озон |
от 0 до 0,10 мг/м3 включ. св. 0,10 до 0,5 мг/м1 |
±20 |
±20 |
ИП* газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | |
приведенной (8,|р). % |
относительной (So), % | |||
АД-10 ЛД-10-Ех АД-10-DEx |
Диоксид азота |
от 0 до 2,0 мг/м3 включ. св. 2,0 до 10,0 мг/м3 |
±20 |
±20 |
АО-30 АО-30-Ех АО-10-DEx |
Оксид азота |
от 0 до 3,0 мг/м3 включ. св. 3,0 до 30,0 мг/м3 |
±20 |
±20 |
Ф-ИБЦ Ф-ВНО Ф-ИВНО |
Газы и пары органических веществ (по аммиаку) |
от 0 до 10 мг/м3 включ. св. 10 до 2000 мг/м'’ |
±20 |
±20 |
УД-02 УД-02-Ех УД-02-DEx |
Диоксид уг-лерода |
от 0 до 0,03 % об. доли включ. св. 0,03 до 0,2 % об. доля |
±20 |
±20 |
УД-5 УД-5-Ех УД-5-DEx |
от 0 до 5 % об. доля |
±5 |
— | |
КС-30 КС-30-Ех КС-30-DEx |
Кислород |
от 0 до 30,0 % об. доля |
±3 |
— |
МН-2,5 МН-2,5-1 МН-2,5-Ех МН-2,5-DEx МН-2,5-D-HK-Ex |
Горючие газы (по метану) |
от 0 до 2,2 % об. доля (от 0 до 50 % НКНР) |
±10 |
- |
* измерительный преобразователь
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C от значения 20 °C в диапазоне рабочих температур - не более 0,5 долей от основной погрешности.
Пределы допускаемой относительной погрешности срабатывания сигнализации -не более ±2,5 % для ИП кислорода и ±10 % для остальных ИП.
Время срабатывания сигнализации при превышении установленного порогового значения в 1,5 раза - не более 60 с для всех ИП, кроме ИП метана, для ИП метана -не более 15 с.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 4
Блок |
Габаритные размеры, мм |
Масса, кг |
Максимальная потребляемая мощность. В-А | |
Наименование |
Обозначение | |||
Устройство сигнализации на основе промышленного компьютера |
УСПК |
325x330x120 |
3,5 |
30 |
Блок концентрата-ра сигналов |
КС-16 |
300x215x100 |
2.1 |
V |
КС-8И |
300x215x100 |
2.1 |
20 | |
КС-8ВИ |
300x215x100 |
2,1\ |
20 | |
КС-ИЦ |
195x190x135 |
2,1 |
45 | |
КС-4ВИФ |
300x215x100 |
2,1 ' |
■ 6 |
Продолжение таблицы 4
Блок |
Габаритные размеры, мм |
Масса, кг |
Максимальная потребляемая мощность, В -А | |
Наименование |
Обозначение | |||
Блок коммутатора |
БК-1 |
135x320x120 |
1.0 |
10 |
Блок реле |
БР-1 |
260x150x80 |
2,5 |
10 |
Блок GSM-Ethemet |
БГЕ |
90x110x60 |
0,5 |
6 |
Блок сервисный (индикатор) |
БС |
160x100x70 |
0,9 | |
Измерительный Преобразователь |
УО-ЮО; УО-ЗОО; ХЛ-5; ХЛ-25; СВ-30; СД-30; 03-1; АД-10; АО-ЗО; КС-30; АМ-100; АМ-500 |
80x115x65 |
0,6 |
0,3 |
УО-ЮО Ех; УО-ЗОО Ех; ХЛ-5 Ех; ХЛ-25 Ех; СВ-30 Ех; СД-30 Ex; ОЗ-1 Ех; АД-10 Ех; АО-ЗО Ех; КС-30 Ех; АМ-100 Ех; АМ-500 Ех |
80x110x85 |
0.6 |
0,6 | |
УО-100-DEx; УО-300-DEx; ХЛ-5-DEx; ХЛ-25-DEx; СВ-30-DEx; СД-30-DEx; ОЗ-1-DEx; АД-10-DEx; АО-ЗО-DEx; КС-30-DEx; АМ-100-DEx; АМ-500-DEx |
190x190x110 |
2,5 |
1.2 | |
Ф-ИБЦ |
270x270x100 |
2,1 |
2,5 | |
Ф-ВНО |
270x270x270 |
4,0 |
5 | |
Ф-ИВНО |
190x190x110 |
2,5 |
5 | |
УД-02; УД-5; МН-2,5; МН-2,5-И; УД-02 Ех; УД-5 Ех; МН-2,5 Ех; МН-2,5-И Ех |
80x110x70 |
0,5 |
1,2 | |
УД-02-D Ех; УД-5-D Ех; МН-2,5-D Ех; МН-2,5-D-H Ех |
190x190x110 |
2,5 |
2,5 |
Электропитание газоанализаторов осуществляется от сети переменного тока напряжением 220t22.33 В, частотой (50 ± 1) Гц.
Условия эксплуатации:
температура окружающего воздуха: блок концентратора сигналов, блок реле, блок коммутатора, устройство сигнализации на основе промышленного компьютера, блок GSM-Ethernet - от 0 °C до плюс 45 °C; измерительные преобразователи -от минус 30 °C до плюс 45 °C;
относительная влажность воздуха - от 30 % до 95 % (неконденсируемая);
атмосферное давление - от 84 до 106,7 кПа.
Комплектноть:
Таблица 5.1 - комплектность газоанализаторов ЭССА-М/ИП
Обозначение |
Наименование |
Количество, шт. |
Измерительный преобразователь |
По заказу | |
Документация | ||
ЯРКГ.412168.001ПС |
Паспорт |
1 |
ЯРКГ.412168.001РЭ |
Руководство по эксплуатации |
1 |
ЯРКГ.412168.001МП |
Методика поверки |
1 |
ЗИП | ||
Ведомость ЗИП | ||
Комплект ЗИП |
Согласно ЯРКГ.412168.00 ВИП |
Таблица 5.2 - комплектность газоанализатора ЭССА-М/1
Обозначение |
Наименование |
Количество, шт. |
ЯРКГ.418455.001 |
Устройство сигнализации УСПК |
1 |
ЯРКГ.41 1610.004 |
Блок концентратора сигналов КС-16 |
По заказу |
ЯРКГ.411610.006 |
Блок концентратора сигналов КС-8И |
Общее количество бло- |
ЯРКГ.411610.002 |
Блок концентратора сигналов КС-8ВИ |
ков КС и БР-1 - |
ЯРКГ.411610.005 |
Блок концентратора сигналов КС-4ВИФ |
не более 64 |
ЯРКГ.418455.006 |
Блок концентратора сигналов КС-ИЦ |
Общее количество изме- |
ЯРКГ.418455.003 |
Блок реле БР-1 |
рительных каналов не более 512 |
Измерительный преобразователь |
По заказу | |
ЯРКГ.418455.002 |
Блок коммутатора БК-1 |
По заказу в зависимости от количество блоков КС и БР-1 |
ЯРКГ.418230.001 |
Блок GSM-Ethemet БГЕ |
По отдельному заказу |
ЯРКГ.418455.005 |
Сервисный блок СБ |
По отдельному заказу |
Документация | ||
ЯРКГ.412168.001 ПС |
Паспорт |
1 |
ЯРКГ.412168.001 РЭ |
Руководство по эксплуатации |
1 |
ЯРКГ.412168.001МП |
Методика поверки |
1 |
Таблица 5.3 - комплектность газоанализатора ЭССА-М/2
Обозначение |
Наименование |
Количество, шт. |
ЯРКГ.41 1610.004 |
Блок концентратора сигналов КС-16 |
По заказу от 1 до 4 |
ЯРКГ.41 1610.006 |
Блок концентратора сигналов КС-8 И |
1 |
ЯРКГ.418455.006 |
Блок концентратора сигналов КС-ИЦ |
1 |
ЯРКГ.418455.003 |
Блок реле БР-1 |
По заказу Для КС-16: от 1 до 7 Для КС-8И, КС-ИЦ: от 1 до 4 |
Измерительный преобразователь |
По заказу для КС-16: от 1 до 64 для КС-8 И: от 1 до 8 для КС-ИЦ: от 1 до 32 для ИП с ЭХД от 1 до 20,для ИП с ТКД /и ИКД | |
ЯРКГ.418455.002 |
Блок коммутатора БК-1 |
По отдельному заказу |
ЯРКГ.418230.001 |
Блок GSM-Ethemet БГЕ |
По отдельному заказу |
Продолжение таблицы 5.3 - комплектность газоанализатора ЭССА-М/2
Обозначение |
Наименование |
Количество, шт. |
Документация | ||
ЯРКГ.412168.001 ПС |
Паспорт |
1 |
ЯРКГ.412168.001 РЭ |
Руководство по эксплуатации |
1 |
ЯРКГ.412168.001 МП |
Методика поверки |
1 |
Таблица 5.4 - комплектность газоанализатора ЭССА-М/3
Обозначение |
Наименование |
Количество, шт. |
ЯРКГ.41 1610.002 |
Блок концентратора сигналов КС-8ВИ* |
1 |
ЯРКГ.411610.005 |
Блок концентратора сигналов КС-4ВИФ** |
1 |
ЯРКГ.418455.003 |
Блок реле БР-1 |
От 1 до 4 |
Измерительный преобразователь во взрывозащищенном исполнении (Ех или DEx) |
По заказу От 1 до 8 для КС-8ВИ ОТ 1 до 4 для КС-4ВИФ | |
ЯРКГ.418455.002 |
Блок коммутатора БК-1 |
По отдельному заказу |
ЯРКГ.418230.001 |
Блок GSM-Ethernet БГЕ |
По отдельному заказу |
ЯРКГ.41 8455.005 |
Сервисный блок СБ |
По отдельному заказу |
Документация | ||
ЯРКГ.412168.001 ПС |
Паспорт |
1 |
ЯРКГ.412168.001РЭ |
Руководство по эксплуатации |
1 |
ЯРКГ.412168.001 МП |
Методика поверки |
1 |
* для всех взрывозащищенных измерительных преобразователей, кроме измерительных преобразователей с ФИД
* * для измерительных преобразователей с ФИД
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ЯРКГ.412168.001 МП «Газоанализаторы ЭССА-М.
Методика поверки», утверждённому ФГУП «ВНИИМС» 19 ноября 2015 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.578-2014 «ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
Приказ Министерства природных ресурсов и экологии РФ от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
ТУ 4215-020-11269194-14 (ЯРКГ. 412168.001 ТУ) Технические условия; методику поверки:
ЯРКГ.412168.001 МП «Газоанализаторы ЭССА-М. Методика поверки».
Перечень средств поверки:
ГСО-ПГС (регистрационный номер -№ 10547-2014);
генератор озона ГС-024-25 - рабочий эталон 2 разряда (регистрационный номер -№ 23505-08);
поверочный нулевой газ (воздух) и азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.
Примечание:
Знак поверки наносится на свидетельство о поверке, так как газоанализаторы комплектуются в зависимости от заказа.
Идентификация программного обеспечения представлена в таблице. Таблица 6
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ЭССА-М |
Номер версии (идентификационный номер ПО) |
1.2 |
Цифровой идентификатор НО |
6С1Е |
Другие идентификационные данные (если имеются) |
— |
Программное обеспечение
Газоанализаторы ЭССА-М имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.
Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты «высокий» по Р.50.2.077-2014* (конструкция СИ исключает
возможность несанкционированного информацию).
Влияние программного обеспечения метрологических характеристик.
'Приведенные по тексту ссылки на
характер
влияния на ПО СИ и измерительную анализаторов учтено при нормировании документы «ГОСТ Р» носят справочный
Другие Газоанализаторы
