Газоанализаторы СПУТНИК-1М
| Номер в ГРСИ РФ: | РБ 03 09 8319 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "ПО "Электроточприбор", г. Омск |
|
Описание типа РБ 03 09 8319 21 [2021-11-19]
rb-03-09-8319-21_2021-11-19.pdf
|
Скачать |
Описание: принцип действия газоанализаторов основан на преобразованш значений объемной доли газовых компонентов в цифровой код при помощи: оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8319 21 |
| Наименование | Газоанализаторы СПУТНИК-1М |
| Год регистрации | 2021 |
| Номер сертификата | 14531 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2024-03-06 |
| Получатель сертификата | ЗАО "ПО "Электроточприбор", г. Омск, Российская Федерация |
Производитель / Заявитель
ЗАО "ПО "Электроточприбор"
Адрес: 644046, г. Омск, пр. Карла Маркса, 18, литер С1, офис 300
Контакты: тел.(факс): +7 3812 39-63-07, info@etpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | ОЦСМ 037196-2018 МП «ГСИ. Газоанализаторы СПУТНИК-1М. Методика поверки», утвержденной в 2018 г. |
| Признание поверки | Первичная, проводимая Омским ЦСМ (аттестат аккредитации - №RA.RU.311220, шифр поверительного клейма - ВЗ) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8319 21 [2021-11-19]
rb-03-09-8319-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия газоанализаторов основан на преобразованш значений объемной доли газовых компонентов в цифровой код при помощи: оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);
электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).
Газоанализаторы могут комплектоваться максимум 4 сенсорами.
Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.
Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:
блока сенсоров (предусмотрено четыре слота для установки сенсоров); электронного блока преобразования и обработки информации;
жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;
кнопочной клавиатуры управления (три кнопки);
блока питания;
устройства сигнализации с выдачей светового и звукового сигнала. Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1 М и СПУТНИК-1 М-11, которые отличаются уровнем взрывозащиты.
Маркировка взрывозащиты:
газоанализаторов СПУТНИК-1М - РО Exial X;
газоанализаторов СПУТНИК- IM-II - 0ExiaIICT4 X.
Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.

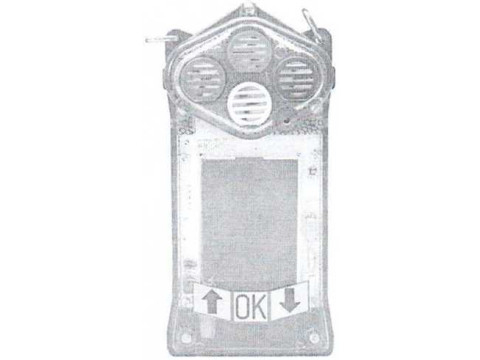

Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
у,

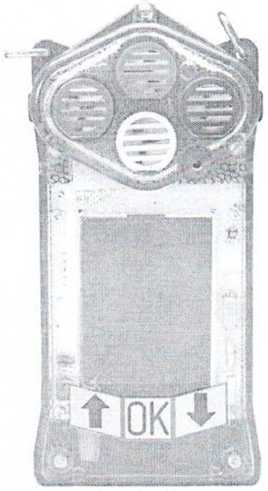

а) модификация СПУТНИК-IM

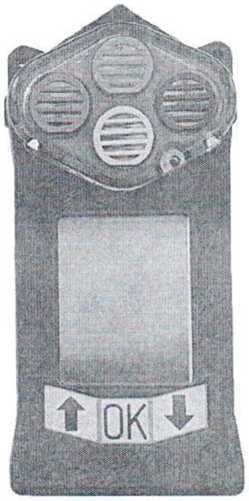

6) модификация СПУТНИК-1M-II
Рисунок 1 - Общий вид газоанализаторов
Обязательные метрологические требования:
Таблица 1 - Метрологические характеристики (оптические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений |
Цена деления наименьшего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Метан (СН4) |
от 0 % до 100 % об. д. |
от 0 % до 2,5 % об. д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0,5 % до 2.5 °/> об. д. |
|
от 0 % до 100 % НКПР |
от 0 % до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 % до 50 % НКПР | |
|
Пропан (С;ПЙ) |
от 0 % до 100 % НКПР |
от 0 % до 100 % НКПР |
±5 % НКПР |
0,1 % НКПР |
от 1 % до 50 % НКПР |
|
Углекислый газ (СОэ) |
от 0 % до 1,5 % об. д. |
от 0 % до 1,0 % об. д. |
±0,1 % об. д. |
0,01 % об. д. |
от 0.2 % до 1,0 % об. д. |
Примечание-Значение НКПР указаны в соответствии с ГОСТ 30852,19-2002.
Таблица 2 - Метрологические характеристики (электрохимические сенсоры)
|
Газовый компонент (измерительный канал) |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Цена деления наи.мень шего разряда |
Диапазон регулирования порога срабатывания сигнализации |
|
Кислород (О2) |
от 0 % до 30 % об. д. |
от 0 % до 25 % об. д. |
±0.5 % об. д. (абс.) |
0,1 % об. д. |
от 18.5 % до 21,0 % об. д. |
|
от 0 до 30 % об. д. |
от 0 % до 30 % об. д. |
±0.5 % об. д. (абс.) |
0,1 % об. д. |
от 18,5 % до 21,0 % об. д. | |
|
Угарный газ (СО) |
от 0 до 220 млн'1 |
от 0 до 200 млн'1 |
±(6+0,07 Сх) ” млн'1 (абс.) |
1 млн'1 |
от 10 до 100 млн'1 |
|
Сероводород (H2S) |
от 0 до 120 млн'1 |
от 0 до 10 млн'1 включ. |
±2 млн’1 (абс.) |
1 млн'1 |
от 5 до 50 млн*1 |
|
св. 10 до 100 млн'1 |
±20 % (отн.) | ||||
|
Диоксид азота (NO2) |
от 0 до 25 млн'1 |
от 0 до 2 млн'1 включ. |
±0,5 млн'1 (абс.) |
0.1 млн1 |
от 1 до 10 млн'1 |
|
св. 2 до 20 млн'1 |
±25 % (отн.) | ||||
|
Аммиак (NH3) |
от 0 до 120 млн'1 |
от 0 до 20 млн'1 включ. |
±5 млн'1 (абс.) |
1 млн'1 |
от 20 до 70 млн'1 |
|
св. 20 до 100 млн'1 |
±25 % (отн.) | ||||
|
Диоксид серы (SO2) |
от 0 до 25 млн'1 |
от 0 до 4 млн’1 включ. |
±0.8 млн'1 (абс.) |
0,1 млн’1 |
от 1 до 10 млн'1 |
|
св. 4 до 20 млн’1 |
±20 % (отн.) | ||||
|
’’Сх-измеряемое значение объемной доли газового компонента. Примечания: 1. При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО. H2S. SO2, NO2. NH-,. 2. При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2. 3. При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2. | |||||
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным техническим требованиям:
Таблица 3
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C |
1,0 | |
|
от изменения относительной влажности окружающей среды до 100 % при температуре +35 °C |
1.0 | |
|
от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении |
0.5 | |
|
от изменения скорости движения метано-воздушной смеси до 8 м/с на каждые 4 м/с |
0.7 | |
|
от влияния пробоотборного устройства |
0.5 | |
|
Нормальные условия измерений: температура окружающей среды, °C |
от +15 до +25 | |
|
относительная влажность, % |
от 30 до 80 | |
|
атмосферное давление, к! 1а |
от 97.3 до 105.3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
Время прогрева, мин. не более |
2 | |
|
Время установления показаний тад, с, не более: измерительные каналы О?, СО, СОз, СНд измерительные каналы CjHg, SO2, H?S, NO2 измерительный канал N1 h |
30 60 180 | |
|
Время срабатывания сигнализации: измерительные каналы О2, СО, СО2, СН4 измерительные каналы С3Н8 измерительный канал SO?. H?S. NO2 |
10 20 30 | |
|
Время непрерывной работы без калибровки (стабильность), мес., не менее: оптических сенсоров электрохимических сенсоров |
12 3 | |
|
Время непрерывной работы в режиме максимальной подсветки без перезарядки блока питания, ч, не менее |
36 | |
|
Номинальное напряжение питания, В |
3,7 | |
|
Ток потребления. мА. не более |
90 | |
|
Габаритные размеры, мм, не более: высота длина ширина |
152 72 32 | |
|
Масса, кг, не более |
0,38 | |
|
Условия эксплуатации: диапазон температур окружающей среды, °C: газоанализаторов СПУТНИК-1М газоанализаторов СПУТНИК-1 М-11 относительная влажность при температуре +35 °C, %, не более диапазон атмосферного давления, кПа |
от -10 до +40 от -30 до +50 100 от 87.8 до 1 19.7 | |
|
Средний срок службы, лет |
5 | |
|
Средняя наработка на отказ, ч |
20000 | |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 | |
|
Маркировка взрывозащиты: газоанализаторов СПУТНИК-1М газоанализаторов СПУТНИК-1 М-11 |
РО Exial X 0ExialICT4 X |
Комплектность
Таблица 54
|
Наименование |
Обозначение |
Количество | |
|
Газоанализатор |
СПУТНИК-1М |
1 шт. | |
|
Руководство по эксплуатации (на CD) |
2ПБ.999.054 РЭ |
1 шт. на 10 газоанализаторов | |
|
Методика поверки (на CD) |
ОЦСМ 037196-2018 МП |
1 шт. на 10 газоанализаторов | |
|
Драйвер УС И -1 и программа СПУТНИК-1 М (на CD) |
— |
1 комплект на 10 газоанализаторов | |
|
Формуляр |
2ПБ.999.054 ФО 2ПБ.999.058 ФО |
1 шт. | |
|
Зарядное устройство ЗУ-2 и паспорт |
ЗПБ.616.003 ПС |
1 комплект на 2 газоанализатора | |
|
Накладка |
— |
1 шт. на 10 газоанализаторов |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество | |
|
Чехол |
— |
по заявке потребителя | |
|
Сертификат соответствия (копия) |
— |
по заявке потребителя |
Примечание - при отгрузке газоанализаторов в количестве менее 10 шт., накладка, диск CD поставляется из расчета 1 шт. в один адрес.
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ОЦСМ 037196-2018 МП «ГСП. Газоанализаторы СПУТНИК-1 М. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 20 апреля 2018 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационнсм документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»;
ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;
ГОСТ 8.578-2014 «ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ТУ 4215-049-71064713-2011 «Газоанализаторы СПУТНИК-1. Технические условия»;
методику поверки:
ОЦСМ 037196-2018 МП «ГСИ. Газоанализаторы СПУТНИК-1М. Методика поверки»
Перечень средств поверки:
стандартные образцы состава искусственной газовой смеси на основе серосодержащих газов (per. № ГСО 10538-2014);
стандартные образцы состава искусственной газовой смеси на основе химически активных газов (per. № ГСО 10547-2014);
стандартные образцы состава искусственной газовой смеси метана в азоте, кислорода в азоте (per. № ГСО 10597-2015);
стандартные образцы состава искусственной газовой смеси метана в воздухе, пропана в воздухе, диоксида углерода в воздухе, оксида углерода в воздухе, сероводорода в воздухе, диоксида серы в воздухе (per. № ГСО 10599-2015);
стандартные образцы состава искусственной газовой смеси диоксида азота в воздухе, аммиака в воздухе (per. № ГСО 10600-2015);
генератор газовых смесей ГТС-03-03 (per. № 62151-15).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.
Знак поверки наносится:
в формуляр на газоанализатор при первичной поверке;
в формуляр на газоанализатор или в свидетельство о поверке при периодической поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 6
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SPUTNIK IM.he | |
|
Номер версии (идентификационный номер) ПО |
1.0 | |
|
Цифровой идентификатор ПО |
0хА252 | |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для: сбора и обработки измерительной информации от сенсоров; хранения результатов измерений;
вывода данных на жидкокристаллический цифровой дисплей; управления работой звуковой и световой сигнализацией.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информац но. Нормирование метрологических характеристик газоанализаторов проведано с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014*.
’Приведенная по тексту ссылка на документ «Р» носит справочный характер.
