Сигнализаторы загазованности Д3-1-CH4
| Номер в ГРСИ РФ: | РБ 03 09 8535 22 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
|
Описание типа РБ 03 09 8535 22 [2022-01-24]
rb-03-09-8535-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия сигнализаторов - полупроводниковый, основан на изменении проводимости металлооксидного полупроводникового сенсора в зависимости от содержания горючих компонентов в воздухе, преобразовании изменения проводимости в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором. Конструктивно сигнализаторы выполнены в пластмассовых корпусах настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8535 22 |
| Наименование | Сигнализаторы загазованности Д3-1-CH4 |
| Год регистрации | 2022 |
| Номер сертификата | 14780 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-03-15 |
| Получатель сертификата | ООО «Производственное Объединение «ОВЕН», г. Москва, РФ |
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», г. Москва, РФ
Адрес: 109518, г. Москва, 1-й Грайвороновский проезд, д.20, стр. 16
Контакты: тел: (495) 221-60-64, факс (495) 728-41-45, sales@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | поверку проводить по КУВФ.421451.006-01МП «Сигнализаторы загазованности Д3-1-CH4. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная поверка Псковский ЦСМ (аттестат аккредитации-№RA.RU.311507, шифр поверительного клейма - ВО) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8535 22 [2022-01-24]
rb-03-09-8535-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия сигнализаторов - полупроводниковый, основан на изменении проводимости металлооксидного полупроводникового сенсора в зависимости от содержания горючих компонентов в воздухе, преобразовании изменения проводимости в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором. Конструктивно сигнализаторы выполнены в пластмассовых корпусах настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляет коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительного устройства при превышении установленного порогового значения довзрывоопасной концентрации метана.
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
светодиод «РАБОТА/АВАРРЕЯ» - индикатор режима работы;
светодиод «ГАЗ» - индикатор достижения установленного порогового значения довзрывоопасной концентрации метана;
кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус прибора методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода. Общий вид сигнализаторов представлен на рисунке I.
Пломбирование сигнализаторов не предусмотрено.

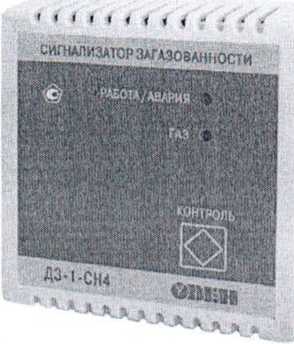

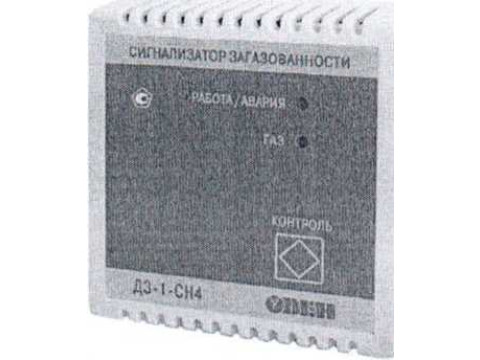

Рисунок 1 - Общий вид сигнализаторов загазованности ДЗ-1-СН4
Обязательные метрологические требования:
Таблица 1
|
Определяемый компонент |
Наименование характеристики |
Значение |
|
метан (СН4) |
Номинальное значение порога срабатывания сигнализации, % НКПР* |
10 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* |
±5 |
* НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭИ 60079-20-1-201 1
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение | ||
|
Время срабатывания сигнализации, с, не более |
90 | ||
|
Время установления рабочего режима, мин, не более |
60 | ||
|
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность воздуха без конденсации при температуре окружающего воздуха +25 °C, %, не более |
от -20 до +50 90 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 250 от 49 до 51 | ||
|
Потребляемая мощность, В А, не более |
2 | ||
|
Масса, кг, не более |
0,1 | ||
|
Габаритные размеры корпуса, мм, не более: - ширина - длина - глубина |
86 86 38 | ||
|
Средняя наработка на отказ, ч |
50000 / |
"f: | |
|
Средний срок службы, лет |
ю 11' | ||
s'
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-1-СН4 |
ТУ 26.51.53-003-46526536-2018 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.006-01 РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.006-01 ПС |
1 экз. |
|
Комплект крепежных элементов |
— |
1 компл. |
|
Аппликатор |
АРАВ.с.014.00.015 |
1 шт.* |
|
Методика поверки |
КУВФ.421451.006-01 МП |
1 экз. |
|
* Поставляется по требованию заказчика | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по КУВФ.421451.006-01 МП «Сигнализаторы загазованности ДЗ-1-СН4. Методика поверки», утвержденной в 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ТУ 26.51.53-003-46526536-2018 «Сигнализаторы загазованности ДЗ-1-СН4. Технические условия»;
методику поверки:
КУВФ.421451.006-01 МП «Сигнализаторы загазованности ДЗ-1-СН4. Методика поверки».
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GD 01 02 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02 |
|
Цифровой идентификатор ПО |
4Е71А328 |
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации объемной доли природного газа и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014*.
’Приведенная по тексту ссылка на документ «Р» носят справочный характер.
