Сигнализаторы загазованности Д3-1-СО
| Номер в ГРСИ РФ: | РБ 03 09 8536 22 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
|
Описание типа РБ 03 09 8536 22 [2022-01-24]
rb-03-09-8536-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора в зависимости от концентрации оксида углерода в воздухе, преобразовании изменения электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8536 22 |
| Наименование | Сигнализаторы загазованности Д3-1-СО |
| Год регистрации | 2022 |
| Номер сертификата | 14781 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-03-15 |
| Получатель сертификата | ООО «Производственное Объединение «ОВЕН», г. Москва, РФ |
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», г. Москва, РФ
Адрес: 109518, г. Москва, 1-й Грайвороновский проезд, д.20, стр. 16
Контакты: тел: (495) 221-60-64, факс (495) 728-41-45, sales@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | поверку проводить по КУВФ.421451.006-02МП «Сигнализаторы загазованности Д3-1-CH4. Методика поверки», утвержденной в 2020 г. |
| Признание поверки | Первичная поверка Псковский ЦСМ (аттестат аккредитации-№RA.RU.311507, шифр поверительного клейма - ВО) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8536 22 [2022-01-24]
rb-03-09-8536-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора в зависимости от концентрации оксида углерода в воздухе, преобразовании изменения электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляют коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительных устройств при превышении установленных пороговых значений концентрации оксида углерода.
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
светодиод «ГАЗ» - индикатор достижения установленных пороговых значений концентрации оксида углерода;
кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус прибора методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода. Общий вид сигнализаторов представлен на рисунке 1.
Пломбирование сигнализаторов не предусмотрено.

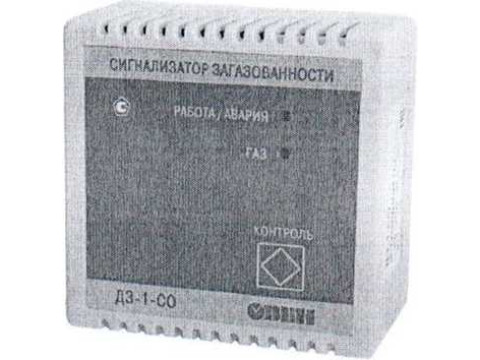

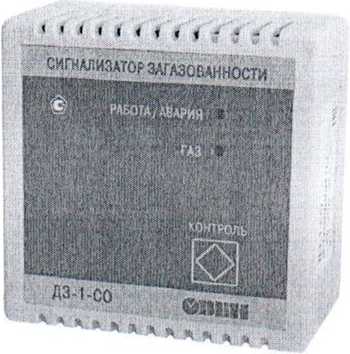

Рисунок 1 - Общий вид сигнализаторов загазованности ДЗ-1-СО
Обязательные метрологические требования:
Таблица 1
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации | |
|
оксид углерода (СО) |
«ПОРОГ 1» |
20 мг/м3 |
±5 мг/м3 |
|
«ПОРОГ 2» |
100 мг/м3 |
±25 мг/м3 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
90 |
|
Время установления рабочего режима, с, не более |
65 |
|
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность воздуха без конденсации при температуре окружающего воздуха +25 °C, %, не более |
от -20 до +50 90 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 250 от 49 до 51 |
|
Масса, кг, не более |
0,1 |
|
Потребляемая мощность, В А, не более |
2 |
|
Габаритные размеры корпуса, мм, не более: - ширина - длина - глубина |
86 86 38 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
ю |
в
Tocvr' 1 'г'"'
V I
\ я дьлуменг'Л
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-1-СО |
ТУ 26.51.53-002-46526536-2018 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.006-02РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.006-02ПС |
1 экз. |
|
Комплект крепежных элементов |
— |
1 компл. |
|
Аппликатор |
АРАВ.с.014.00.016 |
1 шт.’ |
|
Методика поверки |
КУВФ.421451.006-02МП |
1 экз. |
|
* Поставляется по требованию заказчика | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по по КУ ВФ.421451.006-02 МП «Сигнализаторы загазованности ДЗ-1-СО. Методика поверки», утвержденной в 2020 г
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ТУ 26.51.53-002-46526536-2018 «Сигнализаторы загазованности ДЗ-1-СО. Технические условия»;
методику поверки:
КУВФ.421451.006-02 МП «Сигнализаторы загазованности ДЗ-1-СО. Методика поверки».
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GD 01 02 |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.02 |
|
Цифровой идентификатор программного обеспечения |
723Е4520 |
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации оксида углерода и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014’.
’Приведенная по тексту ссылка на документ «Р» носят справочный характер.
