Описание

Сигнализаторы загазованности «Пульсар»

Назначение средства измерений

Сигнализаторы загазованности «Пульсар» (далее - сигнализаторы) предназначены для непрерывного автоматического контроля концентрации оксида углерода или углеводородного газа (метана) в воздухе и выдаче сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия:

- сигнализаторов углеводородного газа (метана) - полупроводниковый;

- сигнализаторов оксида углерода - электрохимический или полупроводниковый.

Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия с одним или двумя порогами аварийной сигнализации по оксиду углерода или по углеводородному газу (метану).

Конструктивно сигнализаторы выполнены в пластмассовом корпусе и крепятся к стене помещения. Внутри корпуса расположены соответствующие сенсоры газа, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации.

При превышении порогов срабатывания сигнализаторы обеспечивают световую и звуковую сигнализацию, а также осуществляют коммутацию внешних цепей контактами реле типа «сухой контакт» (открытый коллектор) для включения (отключения) внешних исполнительных устройс тв и цепей, дополнительно возможна выдача цифрового сигнала.

На лицевой панели сигнализаторов расположены кнопка «СБРОС», индикаторы режимов работы и отверстия для доступа воздуха к сенсору. На боковых сторонах расположены кнопка для калибровки (доступ через отверстие в корпусе, ограничен пломбой) и кнопка «ТЕСТ».

Индикаторы световой сигнализации представлены в виде светодиодов, на которые выводится:

- сигнализация питание (включенное состояние);

- сигнализация срабатывания по режиму «ПОРОТ I»;

- сигнализация срабатывания по режиму «ПОРОГ II»:

- сигнализация ошибки (поломки, обрыва линии) сигнализатора.

Сигнализаторы изготавливаются в следующих исполнениях:

- «Пульсар» СН - сигнализаторы загазованности углеводородным газом (метаном) с одним или двумя порогами.

- «Пульсар» СО - сигнализаторы загазованности оксидом углерода с одним Или двумя порогами.

Заводской номер наносился на маркировочную табличку лазерной гравировкой или типографским методом в виде цифрового кода.

Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке I. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.

Место ограничения доступа

б) исполнение «Пульсар» СО

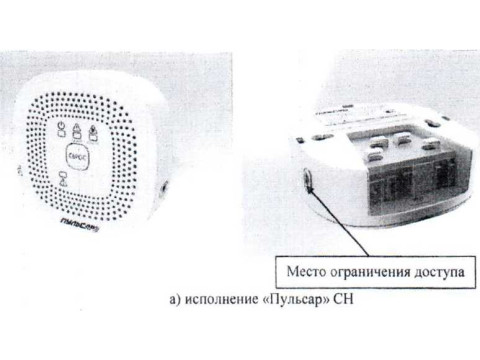

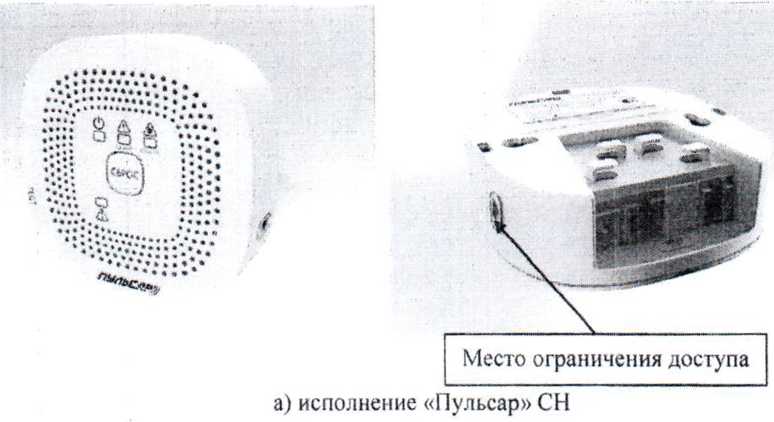

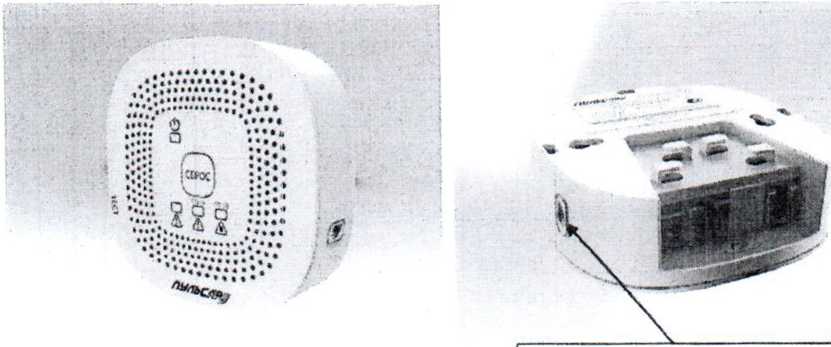

Рисунок 1 - Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки)

Программное обеспечение

Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении установленного значения нижнего концентрационного предела распространения пламени (далее - НКПР) углеводородного газа (метана) или порогового значения концентрации оксида углерода.

ПО сигнализаторов идентифицируется посредством указания версии контроллера в руководстве по эксплуатации (паспорте) сигнализатора.

ПО является метрологически значимым.

Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.

Конструктивно сигнализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО сигнализаторов приведены в таблице 1.

Таблица 3 - Основные технические

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

- НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 30852.19-2002

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации (паспорта) типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Описание» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ЮТЛИ.413415.000 ТУ «Сигнализаторы загазованности «Пульсар». Технические условия»
