Сигнализаторы оксида углерода и горючих газов СТГ-1

Назначение

Описание: сигнализаторы представляют собой стационарные автоматические одно- или двухканальные приборы непрерывного действия.

Конструктивно сигнализаторы, в зависимости от исполнения, бывают двух-и трехблочными. Сигнализаторы состоят из блока контроля и сигнализации (далее - БКС) со встроенным электрохимическим датчиком СО и одного или двух выносных блоков термохимического датчика СП (далее - БД).

БД и БКС выполнены, в пластмассовом корпусе. На передней панели БД и БКС расположены индикатор зеленого цвета свечения «ВКЛ», индикаторы красного цвета свечения «ГАЗ», индикатор желтого цвета свечения «ОТКАЗ»; на передней панели БКС расположена кнопка отключения исполнительных устройств «СБРОС».

Под передней панелью БКС расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя (показано на рисунке 2), индикаторы единичные зеленого цвета К1 и К2, кнопки для градуировки сигнализатора, порт управления «В/О» и группы клеммных контактов - «230V, 50 Hz», «ВНЕШНЯЯ АВАРИЯ». «КЛАПАН 230В», «КЛАПАН 40В», «ПОРОГ 1-СО», «ПОРОГ2-СО», «ПОРОГ-CH», «КОНТРОЛЬ».

Под передней панелью БД расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя (показано на рисунке 2), группа клеммных контактов для подключения электропитания и выдачи сигнала о включении сигнализации АВАРИЯ-CH, разъем «УПРАВЛ.», для установки значения порога аварийной сигнализации.

Сигнализаторы имеют:

выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, для контроля метрологических характеристик по каналу оксида углерода, клеммная группа «КОНТРОЛЬ»;

релейный выходной сигнал типа «сухой контакт» (два уровня срабатывания), клеммные группы «ПОРОГ 1-СО», «ПОРОГ2-СО»;

релейный выходной сигнал типа «сухой контакт» (один уровень срабатывания), клеммные группы «ПОРОГ-СН»

Исполнения сигнализаторов приведены в таблице 1.

Таблица 1

Внешний вид сигнализаторов показан на рисунке 1.

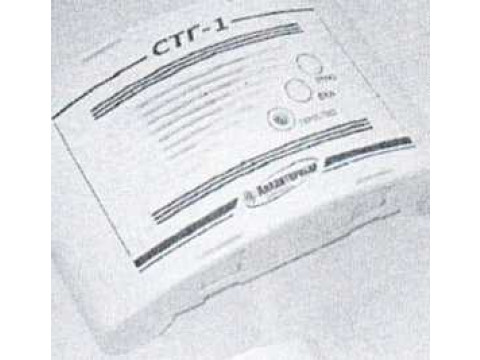

Рисунок I - Внешний вид сигнализаторов

Схема пломбировки сигнализаторов от несанкционированного доступа и обозначение мест для нанесения гарантийных наклеек приведена на рисунке 2.

БД

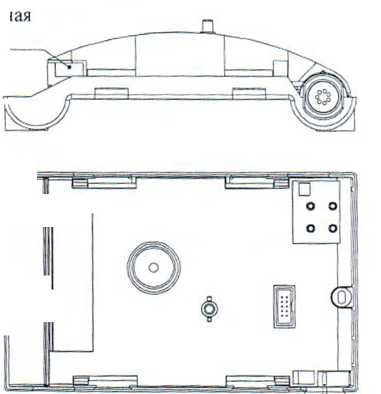

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа и обозначение мест для нанесения гарантийных наклеек

Обязательные метрологические требования:

Диапазон измерений массовой концентрации, мг/м3                от 0 до 200

Пределы допускаемой основной абсолютной Дд погрешности на участке диапазона измерений от 0 до 20 мг/м3, мг/м3                     ±5

Пределы допускаемой основной относительной 5д погрешности на участке диапазона измерений от 20 до 200 мг/м3, %

Пределы допускаемой вариации выходного сигнала                   Лд ^д^

Порог сигнализации ПОРОГ 1-СО, мг/м3

Порог сигнализации ПОРОГ2-СО, мг/м3                                  1 ()()

Пределы допускаемой дополнительной погрешности сигнализаторов при изменении температуры окружающей среды от температуры, при которой определялась основная погрешность, на каждые 10 °C, на участке диапазона рабочей температуры:

от минус 10 °C до плюс 45 °C                                         Ад (бд)

от 45 до 50 °C                                                    1,5Дд(5д)

Пределы допускаемой дополнительной погрешности в долях от пределов допускаемой основной погрешности при изменении атмосферного давления от номинального значения давления (101,3 ± 4) кПа ((760 ± 30) мм рт.ст.)                                         0’5

Пределы допускаемой дополнительной погрешности в долях от пределов допускаемой основной погрешности при изменении относительной влажности анализируемой среды от номинального

значения 65 % при температуре 25 °C                                     0,5

Канал горючих газов:

Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, % НКПР. при установленном значении порога сигнализации АВЛРИЙНАЯ-СН, равном: 10 % НКПР                                                   от 5 до 19

20 % НКПР                                                    от 15 до 31

Пределы допускаемой абсолютной погрешности Дд, % НКПР             ±5

Порог сигнализации ПОРОГ-СН, % НКПР                        10 или 20

Примечания:

1) Поверочным компонентом сигнализаторов по каналу горючих газов является метан (СНд).

2) Согласно ГОСТ Р 51330.19-99*, 100 % НКПР соответствует объемной доли метана 4,40 %.

3) Допускается по заказу потребителя установка значений порогов сигнализации,          отличных         от         указанных.

Номинальная статическая характеристика преобразования сигнализаторов по каналу оксида углерода имеет вид:

U = 0,4 + К„ • Свх,

где U - значение напряжения постоянного тока на выходе «КОНТРОЛЬ». В;

Свх - содержание оксида углерода на входе сигнализатора, мг/м3;

Кп - номинальный коэффициент преобразования, равный 0.008 В/(мг/м3)

Выходной сигнал выхода «КОНТРОЛЬ» напряжения постоянного тока, В                                                                  от 0,4 до 2,0

Номинальное время установления сигнала на выходе «КОНТРОЛЬ»

Точном, с                                                                 60

Время срабатывания сигнализации при подаче на вход сигнализаторов газовоздушной смеси с содержанием определяемого компонента, в 1,6 раза превышающим установленное пороговое значения, с, не более:

по каналу горючих газов

по каналу оксида углерода

Уровень звукового давления, создаваемого звуковой сигнализацией,

по оси акустического излучателя на расстоянии 1 м, дБ, не менее

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Параметры электропитания от сети переменного тока:

напряжение, В                                                  от 150 до 253

частота, Гц

Потребляемая мощность, ВА. не более

Рабочие условия эксплуатации:

диапазон температуры окружающей среды, °C          от минус 10 до плюс

диапазон атмосферного давления, кПа (мм рт. ст.) от 84 до 106.7 (от 630 до 800)

диапазон относительной влажность, %:

для БКС при температуре 30 °C                              от 30 до

для БД при температуре 40 °C                               от 30 до

производственная вибрация с частотой, Гц                          от 10 до 55

амплитудой, мм, не более

рабочее положение - вертикальное, угол наклона в любом направлении                                                     не более 20°

скорость потока воздуха в месте установки сигнализатора, м/с, не более

Габаритные размеры сигнализаторов (длина, ширина, высота), мм. не более:

БКС                                                       195x60x120

БД                                                           110x60x70

Масса, кг, не более:

БКС

БД

Средняя наработка на отказ сигнализаторов в условиях эксплуатации, (при этом допускается замена ЭХД и ТХД, выработавших свой ресурс), ч, не менее                                                        30 000

Средний срок службы (с учетом замены ЭХД и ТХД, выработавших свой ресурс), лет, не менее

Степень защиты сигнализаторов по ГОСТ 14254-2015 По способу защиты персонала от поражения электрическим током сигнализаторы относятся классу II по ГОСТ 12.2.007.0-75.

Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2003*.

Сигнализаторы относятся к оборудованию класса Б по ГОСТ Р 51522-99*.

Комплектность

Сигнализатор оксида углерода и горючих газов СТГ-1 (согласно исполнению) - 1 шт.

Руководство по эксплуатации - 1 шт.

Методика поверки - 1 шт.

Ведомость эксплуатационных документов - 1 шт.

Ведомость ЗИП - 1 шт.

Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ИБЯЛ.413411.056 МП «Сигнализаторы оксида углерода и горючих газов СТГ-1. Методика поверки», утвержденному руководителем ГЦИ СИ ООО КИП «МЦЭ» 02.02.2011.

Сведения о методиках (методах) измерений: приведены в эксплуатационного документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия»;

ГОСТ Р ЕН 50194-2008 «Газосигнализаторы электрические для детектирования горючих газов в жилых помещениях. Общие требования и методы контроля»; ГОСТ 14254-2015 «Степени зашиты, обеспечиваемые оболочками (Код IP)»; ГОСТ Р 51522-99’ «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ Р 52319-2005’ «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 52931-2008' «Приборы контроля и регулирования технологических процессов. Общие технические условия»; методику поверки:

ИБ51Л.41341 1.056 МП «Сигнализаторы оксида углерода и горючих газов СТГ-1. Методика поверки»

Перечень средств поверки:

ГСО-ПГС по ТУ 6-16-2956-92, в баллонах под давлением состава СО-воздух (номера в Росреестре ГСО-ПГС 3847-87, 5004-89, 7590-99);

- ГСО-ПГС по ТУ 6-16-2956-92 (изм.5), в баллонах под давлением состава СНд-воздух (номера в Госреестре ГСО-ПГС 3904-87, 3905-87).

Идентификация программного обеспечения представлена в таблице. Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений оксида углерода и довзрывоопасной концентрации горючих газов.

Структура ПО представлена на рисунке 3.

Основные функции ПО:

измерение и расчет значений массовой концентрации оксида углерода; измерение входного электрического дискретного сигнала по каналу горючих газов;

выдачу световой и звуковой сигнализации;

формирование выходного напряжения постоянного тока, пропорционального содержанию массовой концентрации оксида углерода;

формирования управляющего воздействия для включения (отключения) исполнительных устройств.

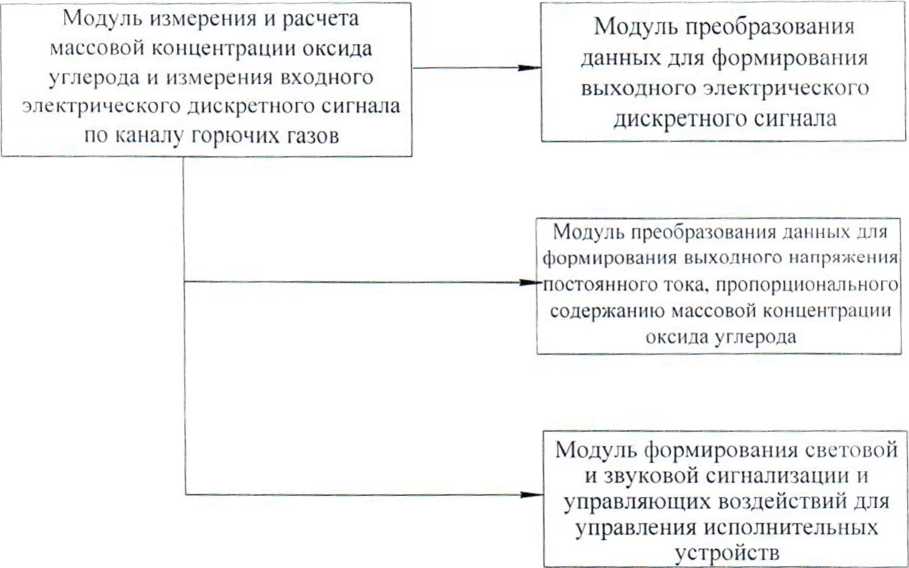

Рисунок 3 - Структура ПО

Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
