Газоанализаторы переносные АТЕСТ-2
| Номер в ГРСИ РФ: | РБ 03 09 8358 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Фирма Аэротест», г. Люберцы |
|
Описание типа РБ 03 09 8358 21 [2021-12-28]
rb-03-09-8358-21_2021-12-28.pdf
|
Скачать |
Описание: конструктивно газоанализатор выполнен в корпусе из ударопрочного АБС пластика. В корпусе размещены измерительная плата, плата чувствительных элементов, индикатор, светодиодные аварийные индикаторы и отдельный отсек с платой заряда и защиты аккумуляторной батареи и самой аккумуляторной батареей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8358 21 |
| Наименование | Газоанализаторы переносные АТЕСТ-2 |
| Год регистрации | 2021 |
| Номер сертификата | 14593 |
| Дата регистрации | 2021-12-02 |
| Срок действия | 2026-12-07 |
| Получатель сертификата | ООО «Фирма «Аэротест», г. Люберцы, Московская обл., Российская Федерация |
Производитель / Заявитель
ООО «Фирма «Аэротест»
Адрес: 140004, г. Люберцы Московской области, пос. ВУГИ, завод "Экомаш"
Контакты: тел 495 557-84-30, atest@atest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 месяцев |
| Методика поверки | Поверка по АТЕСТ-2 00 000 МП «Газоанализаторы переносные АТЕСТ-2. Методика поверки», утвержденной в 2016 г. |
| Признание поверки | Первичная поверка: ЦМУ, г. Прокопьевск, Кемеровская обл. (аттестат аккредитации - № РОСС RU.0001.310195, шифр поверительного клейма - ГЛЕ)(№ 23-21). |
Поверители
Скачать
|
Описание типа РБ 03 09 8358 21 [2021-12-28]
rb-03-09-8358-21_2021-12-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: конструктивно газоанализатор выполнен в корпусе из ударопрочного АБС пластика. В корпусе размещены измерительная плата, плата чувствительных элементов, индикатор, светодиодные аварийные индикаторы и отдельный отсек с платой заряда и защиты аккумуляторной батареи и самой аккумуляторной батареей.
Принцип действия газоанализатора - термохимический для контроля метана, электрохимический для контроля оксида углерода и кислорода, инфракрасный для контроля диоксида углерода.
Тип газоанализаторов - переносной (индивидуального пользования).
Способ забора пробы - диффузионный.
Газоанализаторы выпускаются в следующих модификациях:
АТЕСТ-2.М.1 и АТЕСТ-2.МУ. 1 - для непрерывного контроля содержания метана;
АТЕСТ-2.М.2 и АТЕСТ-2.МУ.2 - для непрерывного контроля содержания метана и кислорода;
АТЕСТ-2.Д.1 - для непрерывного контроля содержания метана и эпизодического контроля содержания диоксида углерода;
АТЕСТ-2.Д.2, АТЕСТ-2.Д.2.Р и АТЕСТ-2.МУ.2.Р - для непрерывного контроля содержания метана, кислорода и эпизодического контроля содержания диоксида углерода;
АТЕСТ-2.Д.З, АТЕСТ-2.Д.З.Р и АТЕСТ-2.СУ.2.Р - для непрерывного контроля содержания метана, кислорода, оксида углерода и эпизодического контроля содержания диоксида углерода;
АТЕСТ-2.С. 1 и АТЕСТ-2.СУ. 1 - для непрерывного контроля содержания метана и оксида углерода;
АТЕСТ-2.С.2 и АТЕСТ-2.СУ.2 - для непрерывного контроля содержания метана, оксида углерода и кислорода.
Буква «У» в названиях модификаций указывает на увеличение диапазона измерения объемной доли метана до 100 %, в остальных модификациях диапазон измерений объемной доли метана должен составлять от 0 % до 2,5 %, а диапазон показаний от 2,5 % до 100,0 %.
Буква «Р» в названиях модификаций указывает на то, что объемная доля диоксида углерода определяется расчетным методом. При расчетном методе определения диоксида углерода используются принцип вытеснения диоксидом углерода других газов.
Газоанализаторы относятся к рудничному особовзрывобезопасному оборудованию по ГОСТ Р МЭК 60079-0-201 Г. Взрывозащищенность газоанализаторов достигается видом взрывозащиты «искробезопасная электрическая цепь» (ia) по ГОСТ Р МЭК 60079-11-2010*. Вид взрывозащиты «искробезопасная электрическая цепь» достигается за счет ограничения параметров электрических цепей прибора до искробезопасных значений.
Газоанализаторы имеют низкую степень опасности механических повреждений, о чем свидетельствует знак «X» после маркировки взрывозащиты по ГОСТ Р МЭК 60079-0-2011*.
Газоанализаторы обеспечивают выполнение следующих функций: отображение текущего значения объемной доли метана и других контролируемых газов (СО, О2, СО2) на жидкокристаллическом индикаторе (далее ЖКИ) со встроенной подсветкой;
настройку и просмотр различных параметров при помощи системы меню, навигация по которой осуществляется при помощи встроенной 4-х кнопочной клавиатуры;
диагностику неисправности чувствительных элементов;
сигнализацию о следующих видах событий:
прерывистую световую (красного цвета) и звуковую сигнализации - о достижении концентрацией газа установленного порога;
прерывистую световую (зеленого цвета) и звуковую сигнализации о разряде аккумуляторной батареи, неисправности чувствительных элементов, некорректной калибровке газоанализатора с выводом сообщения на индикатор газоанализатора; запись и последующее отображение по вызову пользователя максимальных значений объемной доли за период после включения;
хранение результатов измерений в энергонезависимой памяти и вывод их на индикатор в графической форме.
Газоанализаторы имеют перестраиваемый порог срабатывания аварийной сигнализации для метана, кислорода и оксида углерода.
Внешний вид газоанализаторов представлен на рисунке 1.
Крышка корпуса газоанализатора крепится винтами, один из которых пломбируется изготовителем или сервисным центром. Место пломбирования газоанализатора показано на рисунке 2.

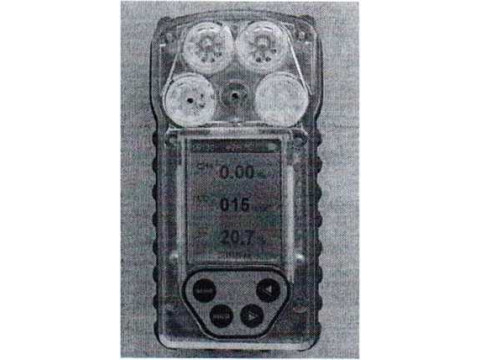

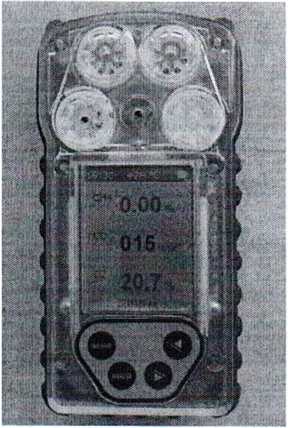

Рисунок 1 - Внешний вид газоанализатора переносного АТЕСТ-2

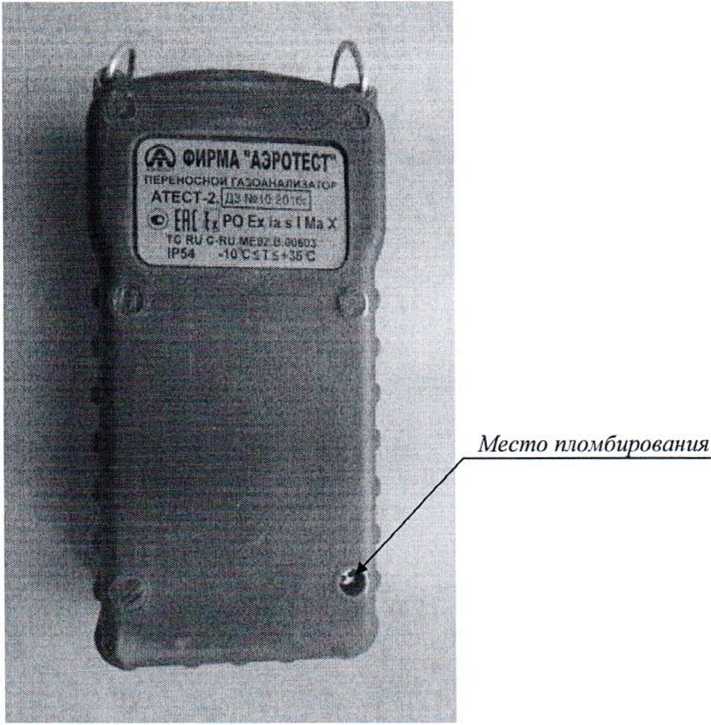

Рисунок 2 - Место пломбирования газоанализатора переносного АТЕСТ-2
Обязательные метрологические требования:
Таблица 1
|
Контролируемый газ |
Модификации |
Диапазон показаний, объемная доля |
Диапазон измерений,в котором нормируются характеристики погрешности, об.доля |
Пределы допускаемой основной абсолютной погрешности (△о), об.доля |
|
Метан |
все |
от 0 % до 2,5 % |
±0,1 % | |
|
все с буквой «У» |
от 5 % до 100 % |
±3% | ||
|
все без буквы «У» |
от 2,5 % до 100% |
не нормируется | ||
|
Оксид углерода |
все с буквой «С» или цифрой «3» |
от 0 до 100 млн'1 от 100 до 200 млн'1 |
±6 млн'1 ±10 млн'1 | |
|
Диоксид углерода |
АТЕСТ-2.Д.1 АТЕСТ-2.Д.2 АТЕСТ-2.Д.З |
от 0 % до 2.0 % |
±0,2 % | |
|
от 2,0 % до 10,0% |
не нормируется | |||
|
все с буквой «Р» |
от 0 % до 2,0 % |
±0.5 % | ||
|
Кислород |
все без цифры «1» |
от 3,0 % до 25,0 % |
±0,5 % |
Таблица 2
|
Наименование характеристики |
Значение |
|
Дополнительная погрешность измерений объемной доли газов от влияния внешних факторов не превышает: при изменении температуры от -10 °C до +35 °C относительно показаний при температуре +20 °C при изменении атмосферного давления от 80 до 120 кПа относительно показания при давлении 100 кПа: при давлении 120 кПа при давлении 80 кПа при изменении относительной влажности от 20 % до 90 %, относительно показания при относительной влажности 50 % при температуре +40 °C при изменении скорости воздушного потока от 0 до 8 м/с при изменении наклона газоанализатора в любом направлении на угол 90° при наличии вибрации частотой от 5 до 35 Гц амплитудой до 0,35 мм при наличии внешнего переменного магнитного поля напряженностью до 400 А/м при наличии внешнего переменного электрического поля напряженностью до 10 кВ/м |
2- До” 2- До1’ 3- До0 2 • До” До0 До0 До0 До0 До0 |
|
Время прогрева в атмосферном воздухе, в котором отсутствуют примеси горючих газов и влияющих или загрязняющих веществ, мин, не более |
3,5 |
|
Изменение показания при работе в течение 1 ч (кратковременная стабильность), не более |
д ” |
|
Изменение показания при работе в течение четырех недель по 8 ч в день (долговременная стабильность), не более |
д ° |
|
Время установления показаний при измерении объемной доли метана, с, не более t(50) t(90) |
8 15 |
|
Время установления показаний при измерении объемной доли оксида углерода и кислорода, с, не более t(50) t(90) |
30 60 |
|
Время установления показаний при измерении объемной доли диоксида углерода, с, не более t(50) t(90) |
45 90 |
|
Время непрерывной работы без подзарядки, ч, не менее |
19 |
|
Время срабатывания сигнализации при скачкообразной подаче смеси с концентрацией измеряемого компонента, превышающей установленный сигнальный уровень в 1,6 раза, с, не более метан оксид углерода кислород2' |
8 30 30 |
|
Уровень звукового давления аварийной сигнализации на расстоянии 1 м по оси источника звука, дБ, не менее |
75 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерений метана относительно установленного значения порога, об. доля, %, не более |
±0,1 |
|
Примечания: 1) - Ао - пределы допускаемой основной абсолютной погрешности 2) - Для кислорода скачкообразно подается ПГС с содержанием кислорода 40 % от установленного сигнального уровня | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерения оксида углерода относительно установленного значения порога, млн'1, не более в диапазоне от 0 до 100 млн' включ. в диапазоне св. 100 до 200 млн’1 |
±2 ±4 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации в диапазоне измерения кислорода относительно установленного значения порога, об. доля, %, не более |
±0,2 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ*В), мм, не более: |
145x75x40 |
|
Масса, г, не более |
400 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015: корпус газоанализатора газопроницаемый вход датчиков |
IP 54 IP 43 |
|
Условия эксплуатации: в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении УХЛ категории 5 температура окружающей среды, °C атмосферное давление, кПа относительная влажность при температуре +35 °C, % содержание пыли в атмосфере г/м3, не более скорость движения газовоздушного потока, м/с, не более |
от -10 до +35 от 80 до 120 от 20 до 98 2 8 |
|
Состав атмосферы в условиях применения газоанализатора: объемная доля метана, % объемная доля кислорода, % объемная доля азота, %, не более объемная доля углекислого газа, %, не более механические и агрессивные примеси (хлор, сера, фосфор, мышьяк, сурьма, и их соединения, отравляющие каталитически активные элементы датчика метана) в контролируемой среде должны быть исключены |
от 0 до 100 от 6,5 до 21,0 75 5 |
|
Выходные параметры цепи аккумуляторной батареи: ток короткого замыкания, А, не более напряжение холостого хода. В, не более |
14 4,2 |
|
Средний полный срок службы газоанализатора, лет, не менее |
6 |
|
Средняя наработка на отказ, часов, не менее |
14000 |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Газоанализатор переносной АТЕСТ-2 |
— |
1 шт. |
|
Паспорт |
ПГА 00.000ПС |
1 шт. |
|
Руководство по эксплуатации |
АТЕСТ-2 00 000 РЭ |
1 шт. |
|
Методика поверки |
АТЕСТ-2 00 000 МП |
1шт. |
|
Насадка для подачи ПГС |
— |
1 шт. на 10 газоанализаторов |
|
Устройство зарядное АЗС-2-ХХД |
— |
* |
|
Устройство зарядное ЗУ-ЗАТ |
— |
* |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Устройство зарядное ЗУ-2АТ |
— |
* |
|
Устройство зарядное ЗУ-10АТ |
— |
* |
|
Примечание - позиции, отмеченные знаком «*» поставляются по отдельному заказу. | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по осуществляется по АТЕСТ-2 00 000 МП «Газоанализаторы переносные АТЕСТ-2. Методика поверки», утвержденному ФГУП «СИПИМ» 18 августа 2016 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ Р 52350.29.1-2010* «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ Р МЭК 60079-0-201Г «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;
ГОСТ 22782.3-77 «Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний»;
ГОСТ 8.578-2014 «ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
методику поверки:
по АТЕСТ-2 00 000 МП «Газоанализаторы переносные АТЕСТ-2. Методика поверки».
Перечень средств поверки:
государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, ТУ 2114-014-20810646-2014, 10642-2015
(СН4-воздух, СО-воздух, СО2-воздух), 10644-2015 (СН4-азот), 10643-2015 (О2-азот).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 5
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Atest-2 firmware | |
|
Номер версии (идентификационный номер ПО) |
1.5 и выше | |
|
Цифровой идентификатор ПО |
исполняемый код недоступен для считывания и модификации |
Уровень защиты встроенного ПО газоанализаторов соответствует высокому уровню по Р 50.2.077-2014*.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Программное обеспечение газоанализаторов представлено встроенным интегрированным программным обеспечением управляющего микроконтроллера. Информационный обмен с внешними устройствами не предусмотрен конструкцией газоанализаторов, внешние интерфейсы отсутствуют. Физический доступ к управляющему микроконтроллеру и другим компонентам, расположенным внутри корпуса газоанализатора, ограничен путём пломбирования винтов корпуса. Дополнительной мерой защиты от считывания и модификации исполняемого кода программного обеспечения газоанализатора является использование блокировки памяти программ микроконтроллера (установка битов защиты) при записи программы в память микроконтроллера на предприятии-изготовителе. Встроенное программное обеспечение управляющего микроконтроллера является метрологически значимым.
’Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
