Датчики-газоанализаторы термомагнитные ДАМ

Назначение

Описание: принцип измерений газоанализаторов для исполнений:

ИБЯЛ.407111.002-01    -   ИБЯЛ.407111.002-17, ИБЯЛ.407111.002-42

ИБЯЛ.407111.002-46   - термомагнитный, основанный на использовани i

парамагнитных свойств кислорода и зависимости их от температуры;

ИБЯЛ.407111.002-18    -    ИБЯЛ.407111.002-41,    ИБЯЛ.407111.002-47

ИБЯЛ.407111.002-49 - термокондуктометрический, основанный на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней определяемого компонента.

Тип газоанализаторов - стационарный, автоматический, одноканальный.

Способ отбора пробы:

принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода для исполнений ИБЯЛ.407111.002-02 --ИБЯЛ.407111.002-49;

диффузионный для исполнений ИБЯЛ.407111.002, -01,-15,-16, -22, -23. -24.

Режим работы - непрерывный.

Рабочее положение - вертикальное, датчиком вверх.

Газоанализаторы выполнены во взрывозащищенном исполнении, соответствую' ГОСТ Р 51330.0-99*, ГОСТ Р 51330.1-99*, ГОСТ Р 51330.10-99*, имеют маркировку взрывозащиты «1 Exd[ib]11СТ6Х».

Газоанализаторы   имеют взрывобезопасный   уровень (1)   взрывозащиты

по ГОСТ Р 51330.0-99’, обеспечиваемый видами:

«искробезопасная   электрическая цепь» (ib)   по ГОСТ Р 51330.10-99*;

«взрывонепроницаемая оболочка» (d) по ГОСТ Р 51330.1-99*.

Конструктивно газоанализатор выполнен одноблочным, в металлическом корпусе, В верхней части взрывонепроницаемой оболочки, под крышкой, располагаются преобразователь измерительный первичный (далее - ПИП). В состав ПИП входят блок чувствительных элементов, плата аналогово-цифровой обработки сигнала, датчик давления, датчик температуры и датчик влажности (только для газоанализаторов с термокондуктометрическим принципом измерений) В нижней части взрывонепроницаемой оболочки, под крышкой, расположена плата искрозащиты.

W V —       .

Сигнал с чувствительного элемента ПИП преобразуется газоанализатором в унифицированный выходной токовый сигнал 4—20 мА по ГОСТ 26.011-8). На внешней стороне оболочки имеется кронштейн для крепления газоанализатора к стене.

В газоанализаторах с диффузионным способом забора пробы на крышку, закрывающую верхнюю часть взрывонепроницаемой оболочки установлен колпачок

В газоанализаторах с принудительным способом забора пробы на крышку, закрывающую верхнюю часть взрывонепроницаемой оболочки установлена крышка со штуцерами. На кожухе, крепящемся к крышке, закрывающей нижнюю час’ ь оболочки, установлены разъемы: вилка для подключения источника питания или блока местной сигнализаш' и и служащая для передачи унифицированного выходного токового сигнала;

для исполнений ИБЯЛ.407111.002, -01, -02 - розетка для подключения выносного блока управления и индикации;

для остальных исполнений - две розетки для подключения внешних устройств по каналам связи R.S232, R.S485, а также пульта контроля.

Управление всеми функциями и режимами работы газоанализатора осуществляется с помощью внешнего устройства (поставляется по отдельному заказу):

выносного блока управления и индикации ИБЯЛ.421252.001-01 - для исполнений ИБЯЛ.407111.002,-01,-02;

пульта контроля ИБЯЛ.422411.005 - для остальных исполнений.

Внешний вид газоанализаторов приведен на рисунке:

Первый рисунок - с диффузионным способом отбора ИБЯЛ.4071 1 1.002-01;

пробы исполнения пробы исполнения пробы исполнения

обозначение мест

Второй рисунок - с принудительным способом отбора ИБЯЛ.407111.002-02...-49;

Третий рисунок - с диффузионным способом отбора

ИБЯЛ.407111.002, -15,-16, -22...-24.

Схема пломбировки от несанкционированного доступа и для нанесения оттисков клейм приведена на рисунке 4.

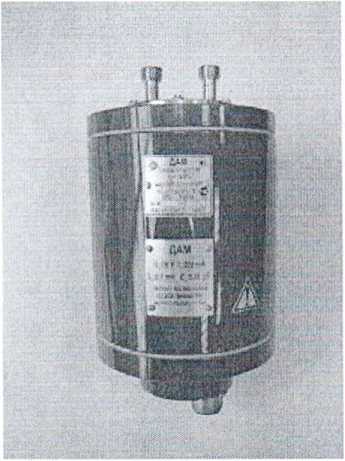

Рисунок 1 - Внешний вид газоанализаторов ИБЯЛ.407111.002-01 с диффузионным способом отбора пробы

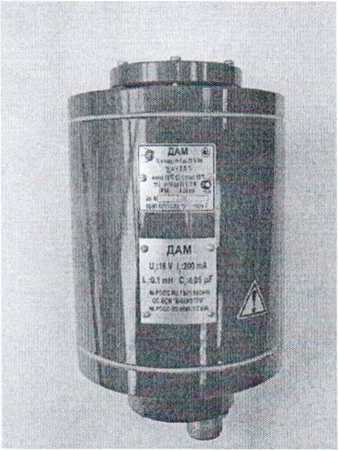

Рисунок 2 — Внешний вид газоанализаторов с принудительным способом отбора пробы исполнения ИБЯЛ.407111.002-02...-49

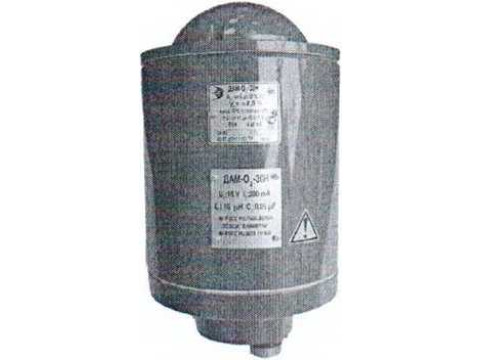

Рисунок 3 - Внешний вид газоанализаторов исполнения ИБЯЛ.407111.002, -15, -16, -22...-24 с диффузионным способом отбора пробы

Таблички фирменные

а) исполнения ИБЯЛ.407111.002-01 б) исполнения ИБЯЛ.407111.002-02...-49

Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.

Рисунок 4 - Схема пломбировки газоанализаторов от несанкционированного доступа

и обозначение мест для нанесения оттисков клейм

Обязательные метрологические требования:

а) метрологические характеристики газоанализаторов:

Номинальная статическая характеристика преобразования газоанализаторов имеет вид:

1 1ц-*- (Сцх - Сн),

(1)

где I - выходной токовый сигнал газоанализаторов, мА;

1„ - нижний предел диапазона выходного токового сигнала, равный 4 мА;

Свх - действительное значение содержания определяемого компонента на входе газоанализатора, объемная доля, %;

Кн - номинальный коэффициент преобразования, равный, мА/объемная доля %, определяемый по формуле: где 1В - верхний предел диапазона выходного токового сигнала, равный 20 мА; Сн, Ск - значение нижнего и верхнего предела диапазона измерений, объемная доля %.

Диапазоны измерений газоанализаторов соответствуют данным, приведенным в таблице 1.

Вид выходного кода по каналам связи RS232, RS485 - двоично-десятичный. Разрядность кода - 6.

Цена единицы наименьшего разряда кода (объемная доля (%) в зависимости от верхнего предела диапазона измерений:

1) 0,001 - для значения верхнего предела в диапазоне от 0,5 до 1,0;

2) 0,01 - для значения верхнего предела в диапазоне от 1,0 до 100;

3) 0,1 - для значения верхнего предела в диапазоне от 100 до 1000;

4) 1 - для значения верхнего предела в диапазоне от 1000 до 10000.

Таблица 1

Продолжение таблицы 1

б) характеристики погрешности газоанализаторов:

Пределы допускаемой основной погрешности газоанализаторов соответствуют данным, приведенным в таблице 1.

Пределы допускаемой вариации показаний газоанализаторов в долях от пределов допускаемой основной приведенной погрешности не более в) характеристики чувствительности газоанализаторов к влияющим величинам: Пределы допускаемой дополнительной приведенной погрешности газоанализаторов при изменении температуры окружающей среды во всем рабочем диапазоне, на каждые 10 °C, от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

1) для газоанализаторов исполнений ИБЯЛ.407111.002, -01, -02

2) для газоанализаторов исполнений ИБЯЛ.407111.002-03...-49 с пределами основной приведенной погрешности ±2,5 %

3) для остальных газоанализаторов исполнений ИБЯЛ.407111.002-03.. .-49

Пределы допускаемой дополнительной погрешности газоанализаторов ИБЯЛ.407111.002, -01, -02 при изменении атмосферного давления во всем рабочем диапазоне, на каждые 3,3 кПа (25 мм рт.ст.) от значения давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности газоанализаторов ИБЯЛ.407111.002-03...-49 при изменении давления анализируемой газовой смеси на входе во всем рабочем диапазоне, на каждые 10 кПа (75 мм рт.ст.) от значения давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

1) для газоанализаторов с пределами основной приведенной погрешности ±2,5 %

2) для остальных газоанализаторов

Пределы допускаемой дополнительной погрешности газоанализаторов, изготавливаемых по отдельному заказу, исполнений ИБЯЛ.407111.002-18...

-41, -47...-49, при изменении давления анализируемой газовой смеси на входе от 84 до 294 кПа (от 630 до 2205 мм рт.ст.) на каждые 20 кПа (150 мм рт.ст.) от давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности

1) для газоанализаторов с пределами основной приведенной погрешности ±2,5 % 2) для остальных газоанализаторов

Пределы допускаемой дополнительной погрешности газоанализаторов исполнений ИБЯЛ.407111.002-03...-49 при воздействии синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой смещения 0,15 мм, в долях от пределов допускаемой основной погрешности

Газоанализаторы исполнений ИБЯЛ.407111.002,   -01,  -02 соответствуют

требованиям к основной приведенной погрешности при:

изменении относительной влажности анализируемой среды от 30 % до 80 % при температуре 35 °C;

изменении напряжения питания постоянного тока в диапазоне от 11 до 16 В;

воздействии синусоидальной вибрации частотой от 10 до 55 Гц с амплитудой смещения 0,15 мм;

воздействии перегрузки по содержанию кислорода, равной 167 % от диапазона измерений, в течение 10 мин.

Время восстановления характеристик газоанализаторов после снятия перегрузки -не более, мин

Газоанализаторы исполнений    ИБЯЛ.407111.002-03...-49    соответствуют

требованиям к основной приведенной погрешности при:

изменении относительной влажности анализируемой среды от 30 % до 80 % при температуре 35 °C;

изменении расхода анализируемой газовой смеси от 0,5 до 1,0 дм3/мин;

воздействии перегрузки по содержанию определяемого компонента, равной 150 % от разности между пределами измерений, в течение 10 мин.

Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более                                                             !<

Газоанализаторы исполнений ИБЯЛ.407111.002-03...-49 соответствуют требованиям к основной приведенной погрешности при изменении пространственного положения в любом направлении от рабочего на угол:

5° для газоанализаторов с измерительным каналом, основанным на термокондуктометрическом принципе измерений;

1° для газоанализаторов с измерительным каналом, основанным на термомагнитном принципе измерений.

г) динамические характеристики газоанализаторов:

Предел допускаемого времени установления показаний То.9цОМ не более значений, указанных в таблице 2.

Допускаемый интервал времени работы газоанализаторов без корректировки показаний не менее значений указанных в таблице 2.

Таблица 2

Продолжение таблицы 2

Таблица 3

Продолжение таблицы 3

Примечание - Д - диффузионный, П - принудительный

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют климатическому исполнению УХЛ категории размещения, указанному в таблице 3.

Степень защиты газоанализаторов по ГОСТ 14254-2015                      IP54

Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008*.

1) диапазон температуры окружающей и анализируемой среды согласно таблице 3 Рабочие условия эксплуатации газоанализаторов:

2) диапазон атмосферного давления, кПа                             от 84 до 106,7

мм рт. ст.                          от 630 до 800

для изготавливаемых по отдельному заказу газоанализаторов исполнений ИБЯЛ.40711 1,002-18...-41, -47...-49

диапазон атмосферного давления, кПа                             от 84 до 294

мм рт. ст. от 630 до 2205

3) относительная влажность окружающей среды при температуре 35 °C и более низких

температурах, без конденсации влаги, %                                от 30 до 8С

4) степень загрязнения 2 по ГОСТ Р 52319-2005*, содержание пыли не более, мг/м3

5) высота установки над уровнем моря, м, до

6) расход анализируемой среды через газоанализатор, дм3/мин            0,75 ± 0,25

7) производственная вибрация для газоанализаторов

в диапазоне частот, Гц                                                от 10 до 55

с амплитудой смещения, мм

Средний полный срок службы газоанализаторов в условиях эксплуатации, лет. не

менее

Средняя наработка на отказ, ч, не менее

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ГОСТ Р 51522-99*, для оборудования класса

По способу защиты от поражения электрическим током газоанализаторы соответствуют классу III по ГОСТ Р МЭК 60536-2-2001*.

Комплектность

Датчик-газоанализатор термомагнитный ДАМ (исполнение в соответствии с заказом) -1 шт.;

Руководство по эксплуатации (исполнение в соответствии с заказом) - 1 шт.;

Методика поверки - 1 шт.;

Ведомость эксплуатационных документов (исполнение в соответствии с заказом)

1 шт.;

Ведомость ЗИП (исполнение в соответствии с заказом) - 1 шт.;

Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.;

Диск с сервисным программным обеспечением DAM - 1 шт.

По дополнительному заказу: баллоны с ГСО-ПГС, индикаторы расхода для обеспечен! я расхода пробы, вентили точной регулировки, элементы пробоподготовки в соответствии с условиями применения газоанализатора, блоки питания газоанализаторов во взрывоопасных зонах, блоки местной сигнализации, устройства для проведения поверки по ГСО-ПГС.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ИБЯЛ.407111.002 МП «Датчики-газоанализаторы термомагнитные ДАМ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 15 августа 2011 г.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 51522-99* «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ Р 52319-2005* «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 51330.0-99* «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;

методику поверки:

ИБЯЛ.407111.002 МП «Датчики-газоанализаторы термомагнитные ДАМ. Методика поверки»

Перечень средств поверки:

ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением: состава CO2-IJ2 (номера по реестру ГСО-ПГС 3773-87, 3776-87, 3777-87, 3779-87, ЗД81-87, 3784-87, 3787-87, 3790-87);

состава H2-N2 (номера по реестру ГСО-ПГС 3909-87, 3913-87. 3933-87, 3939-87 3940-87, 3942-87, 3944-87, 7603-99);

состава Н2-О2 (номера по реестру ГСО-ПГС 4273-88, 7601-99, 7602-99);

состава О2-Н2 (номера по реестру ГСО-ПГС 7592-99, 7593-99, 7594-99);

состава Н2-СНд (номера по реестру ГСО-ПГС 7604-99);

состава O2-N2 (номера по реестру ГСО-ПГС 3722-87, 3724-87, 3726-87, 3728-87 3732-87);

состава О2-Аг (номера по реестру ГСО-ПГС 7597-99, 7598-99);

состава D2-O2 (номера по реестру ГСО-ПГС 8508-2004, 8509-2004);

состава O2-D2 (номера по реестру ГСО-ПГС 8506-2004, 8507-2004);

состава О2 в смеси (CO2-N2) (номера по реестру ГСО-ПГС 4053-87, 4054-87, 4055-87 4056-87)

2) азот газообразный особой чистоты по ГОСТ 9293-74; азот газообразны! аттестованный по ТУ 6-21-39-96; кислород газообразный особой чистоты ТУ 6-21-10-83; аргон газообразный высший сорт ГОСТ 10157-2016; водород по ГОСТ 3022-80; дейтерий газообразный 100 % ТУ 95.15-88, гелий газообразны! очищенный марки А ТУ 51-940-80; диоксид углерода сорт высший ГОСТ 8050-85;

3) вольтамперметр М2044 ГОСТ 8711-93, кл. 0,2, диапазон измерений от 0 до 30 А, от 15 мВ до 60 В;

4) секундомер механический СОС пр-2а-3-000, погрешность 0,1 с;

5) ротаметр РМА-А-0,1 ГУЗ, кл. 4, ГОСТ 13045-81;

6) вольтметр универсальный цифровой В7-38, хв. 2.710.031, диапазон измерени!

напряжения от 0,2 до 1000 В.
