Газоанализаторы АНКАТ-7670

Назначение

Описание: принцип действия газоанализаторов - электрохимический.

Тип газоанализаторов - стационарный, автоматический.

Режим работы - непрерывный.

Режим измерений - циклический.

Способ отбора пробы - принудительный, за счет избыточного давления в газопроводе.

Конструктивно газоанализаторы состоят из блока питания и сигнализации (далее - БПС) и блока отбора пробы (далее - БОП), соединяющихся между собой кабельными линиями.

На задней стенке БПС размещены клеммные колодки для подключения к сети переменного тока и резервному питанию, заземляющего проводника, цепей связи с блоком датчика, внешних цепей сигнализации, вторичных регистрирующих приборов. На лицевой БПС расположены: сетевой переключатель «СЕТЬ», индикатор зеленого цвета «ВКЛ», предохранитель «2 А», индикатор зеленого цвета свечения, сообщающий о наличии напряжения питания цепей блока, пленочная клавиатура, цифровой 4-х строчный экран и индикаторы красного цвета свечения П1 (ПОРОГ 1) и П2 (ПОРОГ 2).

На нижней стенке БОП расположены штуцеры «ВХОД ВОЗДУХА», «ВХОД ГАЗА» и «СБРОС», а также кабельный ввод для искробезопасных цепей питания БОП.

Газоанализаторы имеют два исполнения: АНКАТ-7670 с питанием от сети переменного тока напряжением (2 2 0+22.33) В частотой (50 ± 1) Гц и АНКАТ-7670-РП с возможностью электропитания от резервного источника питания напряжением (24 ± 2,4) В.

Газоанализаторы имеют унифицированный выходной токовый сигнал 0-5 и 4-20 мА по ГОСТ 26.011-80.

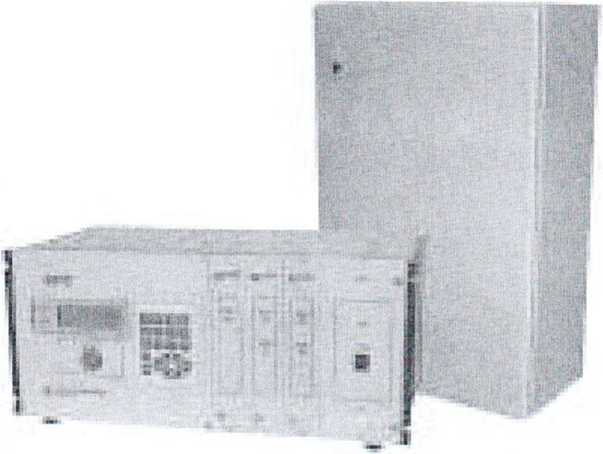

Внешний вид газоанализаторов приведен на рисунке 2.

Рисунок 2 - Внешний вид газоанализаторов АНКАТ-7670

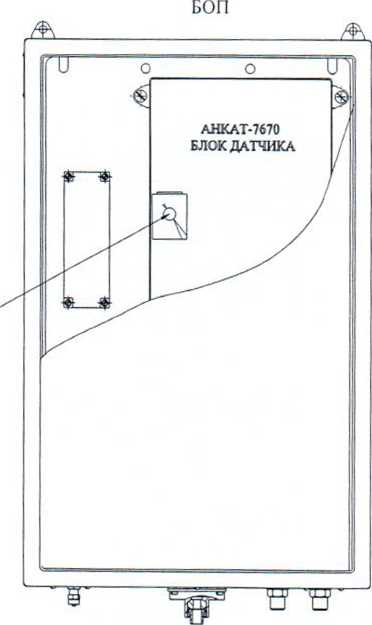

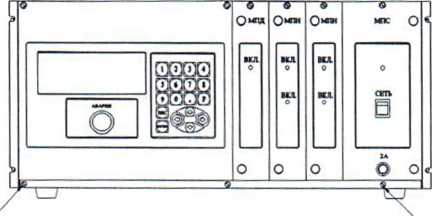

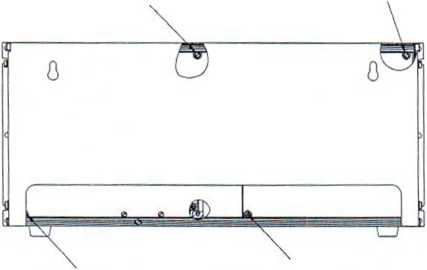

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 3.

БПС

DDOOODDO DOOOODOO

ODDDODDD OOODOODD

00000000 00000000

00000000 00000000

Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Рисунок 3 - Схема пломбировки газоанализаторов от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Обязательные метрологические требования:

а) метрологические характеристики газоанализаторов

Номинальная функция преобразования газоанализаторов по унифицированному выходному токовому сигналу имеет вид:

1 = 1Н + КП Ао,                     (1)

где I - значение выходного токового сигнала, мА;

1Н - начальное значение выходного токового сигнала, равное 4 мА;

Ао - измеренное значение массовой концентрации меркаптанов, мг/м';

Кп- номинальный коэффициент преобразования, равный 0,2 мА м’/мг.

Диапазон измерения массовой концентрации меркаптанов (R-SH) (по этилмеркаптану (C2H5SH)) - от 0 до 80 мг/м3.

Диапазон показаний массовой концентрации серы меркаптановой от О до 40 мг/м3.

Цена единицы младшего разряда цифровой индикации массовой концентрации равна 0,1 мг/м3.

Вид выходного кода по каналам связи RS232, RS485 - двоично-десятичный.

Разрядность кода - 6. Цена единицы наименьшего разряда - 0,01.

б) характеристики погрешности газоанализаторов:

Пределы допускаемой основной абсолютной погрешности газоанализаторов Ад, мг/м3:

Ад = ±2 на участке диапазона измерения от 0 до 10 мг/м3;

Ад = ±(2 + 0,2 (Свх - 10)) на участке диапазона измерения от 10 до 80 мг/м3.

(Свх - значение массовой концентрации меркаптанов).

Пределы допускаемой вариации показаний равны 0.5 в долях от пределов допускаемой основной абсолютной погрешности.

в) характеристики чувствительности газоанализаторов к влияющим величинам: Пределы допускаемой дополнительной абсолютной погрешности при изменении атмосферного давления в диапазоне от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые 3,3 кПа (25 мм рт. ст.) от давления, при котором определялась основная абсолютная погрешность, равны 0,4 в долях от пределов допускаемой основной абсолютной погрешности.

Газоанализаторы устойчивы к перегрузке по массовой концентрации меркаптанов, превышающей на 20 % максимальную концентрацию в течение 5 мин. Время восстановления показаний после снятия перегрузки - не более 30 мин.

Газоанализаторы устойчивы к воздействию рабочего давления газа в газопроводе на входе БОП до 1,2 МПа (12,2 кгс/см2). Газовый канал БОП газоанализаторов сохраняет прочность и плотность при воздействии на его входе пробного давления 1.5 МПа (15,3 кгс/см2).

Газоанализатор АНКАТ-7670-РП устойчив к переходу от сетевого напряжения питания (220+22.зз) В к питанию от резервного источника напряжением (24 ± 2,4) В и обратно.

г) динамические характеристики газоанализаторов:

Продолжительность одного цикла измерения массовой концентрации Тц, от 20 до 120 мин (устанавливается потребителем).

Предел допускаемого интервала времени непрерывной работы газоанализаторов без корректировки показаний по ПГС — 6 месяцев.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Электрическое питание газоанализаторов осуществляется:

для АНКАТ-7670 - от сети переменного тока с номинальным напряжением (220+22.3з) В частотой (50 ± 1) Гц;

для АНКАТ-7670-РП - от сети переменного тока с номинальным напряжением (220+22.зз) В частотой (50 ± 1) Гц и от источника резервного питания напряжением (24 ±2,4) В.

Мощность потребляемая газоанализаторами - не более 60 В-А.

Время прогрева газоанализаторов - не более 60 мин.

Габаритные размеры составных частей газоанализаторов, мм, не более:

БПС - длина - 480, ширина - 290, высота - 220;

БОП - длина - 250, ширина - 400, высота - 670.

Масса составных частей газоанализаторов, кг, не более:

БПС - 8;

БОП-25.

Средний срок службы газоанализаторов - не менее 10 лет (без учета среднего срока службы электрохимической ячейки).

Рабочие условия эксплуатации газоанализаторов:

диапазон температуры окружающей среды:

а) БПС - от 5 °C до 40 °C;

б) БОП - от минус 45 °C до плюс 40 °C.

Примечание - предельные значения температуры окружающего воздуха для БОП от минус 50 °C до плюс 45 °C;

диапазон относительной влажности окружающей среды от 30 % до 95 % при температуре 30 °C и более низких температурах, без конденсации влаги;

диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

степень загрязнения 1 по ГОСТ Р 52319-2005*, содержание пыли не более 10 мг/м3;

производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0, 15 мм.;

напряженность внешнего однородного переменного магнитного поля не более 400 А/м;

напряженность внешнего однородного переменного электрического поля не более 10 кВ/м.

Параметры анализируемой газовой смеси на входе в газоанализаторы: состав смеси - природный газ по ГОСТ 5542-2014;

диапазон давления от 0,3 до 1,2 МПа;

объемный расход (0,4 ±0,1) л/мин.

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 составные части газоанализатора относятся к категориям:

БПС - УХЛ 4.2;

ОП - УХЛ 2, но для работы в диапазоне температур от минус 45 °C до плюс 40 °C.

Степень защиты оболочек составных частей газоанализаторов по ГОСТ 14254-2015:

БПС - IP20;

БОП-1Р54.

По устойчивости к воздействию температуры и влажности окружающего воздуха составные части газоанализатора относятся к группе В4 по ГОСТ Р 52931-2008*:

БПС - в диапазоне рабочей температуры от 5 °C до 40 °C;

БОП - в диапазоне температур от минус 45 °C до плюс 40 °C.

По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 по ГОСТ Р 52931-2008*.

По устойчивости к механическим воздействиям газоанализаторы относятся к группе N1 по ГОСТ Р 52931 -2008*.

Средний полный срок службы газоанализаторов в условиях эксплуатации - не менее 10 лет (без учета среднего срока службы электрохимической ячейки). Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008*.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р 51522-99*. Газоанализаторы относятся к взрывозащищенному электрооборудованию группы ПВ для внутренней установки и соответствуют ГОСТ Р 51330.0-99*, ГОСТ Р 51330.1-99*, ГОСТ Р 51330.10-99*. БОП имеет маркировку взрывозащиты «1 ExibdII ВТ4Х». БПС имеет маркировку взрывозащиты «[Exib]II В».

Комплектность

Газоанализатор АНКАТ-7670 (согласно исполнению) - 1 шт.

Руководство по эксплуатации - 1 шт.

Методика поверки - 1 шт.

Ведомость эксплуатационных документов - 1 шт.

Ведомость ЗИП - 1 шт.

Комплект ЗИП - 1 шт.

Дополнительное оборудование поставляется по отдельному заказу.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ИБЯЛ.413411.044 МП «Газоанализаторы АНКАТ-7670. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 12 апреля 2011 г.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ 14254-2015 «Степень защиты, обеспечиваемые оболочками (Код IP)»;

ГОСТ Р 51522-99* «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ Р 52319-2005* «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

'ГУ ИБЯЛ.413411.044 «Газоанализаторы АНКАТ-7670. Технические условия»;

методику поверки:

ИБЯЛ.413411.044 МП «Газоанализаторы АНКАТ-7670. Методика поверки»

Перечень средств поверки:

ПГС полученные с генератора ГДП-102 ИБЯЛ.413142.002 ТУ с использованием источника микропотока C2HS5H «ИМ 07-М-А2», 1-12 мкг/мин, 100 °C ИБЯЛ.418319.013 ТУ-2001;

азот газообразный особой чистоты по ГОСТ 9293-74;

генератор ГДП-102 ИБЯЛ.413142.002 ТУ, относительная погрешность значений массовой концентрации ПГС, получаемых с генератора ±9 %, зав. № 13 (2008 г.), свидетельство о поверке №   242/3929-10 от 25.06.2010 выдано

ВПИИМ им. Д.И. Менделеева.
