Сигнализаторы горючих газов СГГ-6М

Назначение

Описание: принцип измерений сигнализаторов - термохимический, основанный на окислении горючего газа на поверхности катализатора, электрически нагреваемого до температуры 500 °C. При окислении температура чувствительного элемента термохимического датчика (далее - ТХД) повышается, приблизительно пропорционально содержанию определяемого горючего газа.

Гии сигнализаторов - стационарный, автоматический.

Способ отбора пробы - диффузионный.

Режим работы - непрерывный.

Рабочее положение - вертикальное.

Конструктивно сигнализаторы выполнены одноблочными, в пластмассовом корпусе. На передней панели сигнализаторов расположены индикатор зеленого цвета свечения «ВКЛ», индикаторы красного цвета свечения «ГАЗ», индикатор желтого цвета свечения «ОТКАЗ». Под передней панелью сигнализаторов расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя, клемма подключения кабеля электропитания и выходного дискретного сигнала, разъем «УПРАВЛ.», предназначенный для выбора значения порога аварийной сигнализации, выраженного в процентах нижнего концентрационного предела распространения пламени (% НКПР) - 10 % НКПР или 20 % НКПР. проведения корректировки нуля и чувствительности.

Сигнализаторы имеют выходной электрический дискретный сигнал АВАРИЯ. Тип сигнала - дискретное изменение сопротивления электрической цепи («открытый коллектор»).

Сигнализаторы работают совместно с блоком сигнализации и питания БСП-6М ИБЯЛ.418471.001 ТУ, предназначенным для питания сигнализаторов от сети переменного тока, выдачи световой и звуковой сигнализации и формирования управляющего воздействия для включения (отключения) посредством контактов реле исполнительных устройств.

Внешний вид сигнализаторов с блоком сигнализации и питания БСП-6М показан на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения гарантийных наклеек приведена на рисунке 2.

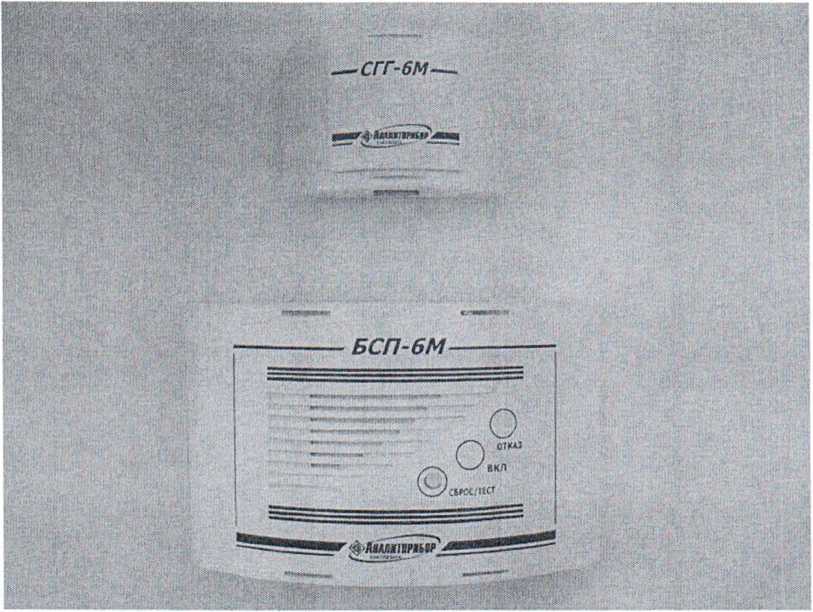

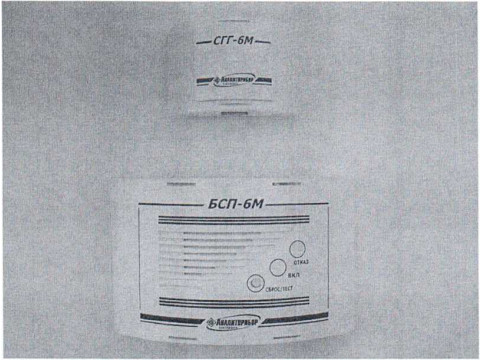

Рисунок 1 - Внешний вид сигнализаторов

Передняя крышка условно не показана

гарантийная

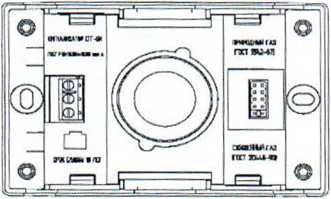

Рисунок 2 — Схема пломбировки сигнализаторов от несанкционировапь и обозначение мест для нанесения гарантийных наклеек

,оступа

Обязательные метрологические требования:

Значение порога сигнализации АВАРИЙНАЯ, % НКПР: выбирается потребителем из двух значений при выпуске из производства устанавливается

10 и 20

20

Примечание - допускается по заказу потребителя установка порогов сигнализации АВАРИЙНАЯ, отличных от указанных.

Диапазон сигнальных концентраций сигнализаторов в условиях эксплуатации, при установленном значении порога сигнализации.

АВАРИЙНАЯ. % НКПР:

равном 10 % НКПР                                                 от 5 до 19

равном 20 % НКПР                                                    от 15 до 31

Примечания: поверочным компонентом сигнализаторов является метан (СН4); согласно ГОСТ Р 51330.19-99*, 100 % НКПР соответствует объемной доли метана 4.40 %.

Пределы допускаемой абсолютной погрешности сигнализаторов (Ад) по поверочному компоненту в условиях эксплуатации, % НКПР

Время срабатывания сигнализации АВАРИЙНАЯ при подаче на вход сигнализаторов газовоздушной смеси с содержанием определяемого компонента, в 1.6 раза превышающим установленное пороговое значение, с, не более

Сигнализаторы устойчивы к перегрузке - воздействию газовоздушной смеси с содержанием объемной доли метана 2,2 % (50 % НКПР) в течение, мин

Время восстановления после снятия перегрузки, мин, не более

Время прогрева сигнализаторов, мин, не более

Напряжение питания постоянного тока, В                                 от 8 до 14

Мощность, потребляемая сигнализаторами, Вт, не более

Габаритные размеры сигнализаторов, мм, не более:

длина

ширина

высота

Масса сигнализаторов, кг, не более

Рабочие условия эксплуатации:

диапазон температуры окружающей среды, °C                от минус 10 до плюс 50

диапазон атмосферного давление, кПа (мм рт. ст.) от $4 до 106,7 (от 630 до 800) относительная влажность, %, не более                           95 при 40 °C и более производственная вибрация с частотой, Гц амплитудой, мм, не более

низких температурах, без конденсации влаги от 10 до 55

0,35

рабочее положение - вертикальное, угол наклона в любом направлении, не более 20° скорость потока воздуха в месте установки сигнализаторов, м/с, не более            2

Средний срок службы сигнализаторов в условиях эксплуатации (с учетом замены ТХД. выработавших свой ресурс), лет, не менее                                   10

Средняя наработка на отказ сигнализаторов в условиях эксплуатации, без учета надежности ТХД. ч, не менее                                               30 000

Степень защиты сигнализаторов по ГОСТ 14254-2015                         IP30

По способу защиты персонала от поражения электрическим током сигнализаторы относятся к классу III по ГОСТ 12.2.007.0-75.

Сигнализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008*.

Сигнализаторы относятся к типу А по ГОСТ Р ЕН 50194-2008*.

Сигнализаторы относятся к оборудованию класса Б по ГОСТ Р 51522-99*.

Комплектноть:

Сигнализатор горючих газов СГГ-6М - 1 шт.

Руководство по эксплуатации — 1 шт.

Методика поверки - 1 шт.

Ведомость эксплуатационных документов - 1 шт.

Ведомость ЗИП - 1 шт.

Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

Примечания:

Блок сигнализации и питания БСП-6М ИБЯЛ.418471.001 ТУ (входит в комплект ЗИ11). По дополнительному заказу: баллоны с ГСО-ПГС, индикаторы расхода для обеспечения расхода, вентили точной регулировки, блок сигнализации и питания БСП-6М, диспетчерский пульт ДИСП, датчик термохимический взамен выработавшего свой ресурс, клапаны электромагнитные КЭГ-9720.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ИБЯЛ.413531.010 МП «Сигнализатор горючих газов СГГ-6М. Методика поверки», утвержденной руководителем ГЦИ СИ ООО КИП «МЦЭ» 02.02.2011.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ГОСТ 8.578-2015 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

ГОСТ Р ЕН 50194-2008’ «Газосигнализаторы электрические для детектирования горючих газов в жилых помещениях. Общие требования и методы контроля»;

ГОСТ 14254-96 «Степени зашиты, обеспечиваемые оболочками (Код IP)»;

ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия»;

ГОСТ Р 51522-99* «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ Р 52319-2005* «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 52161.1-2004* «Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования»;

методику поверки:

ИБЯЛ.413531.010 МП «Сигнализатор горючих газов СГГ-6М. Методика поверки».

Перечень средств поверки:

ГСО-ПГС состава СНд-воздух (номера по реестру ГСО-ПГС 3904-87, 3905-87) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Идентификация программного обеспечения представлена в таблице. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленного порогового значения довзрывоопасной концентрации горючих газов.

Структура ПО представлена на рисунке 3. Основные функции встроенного ПО:

1) расчет содержания горючих газов;

2) выдачу световой сигнализации при превышении содержания горючих газов установленного порога срабатывания сигнализации;

3) формирование выходного электрического дискретного сигнала (дискретное изменение сопротивление электрической цепи «открытый коллектор») при превышении содержания горючих газов установленного порога срабатывания сигнализации.

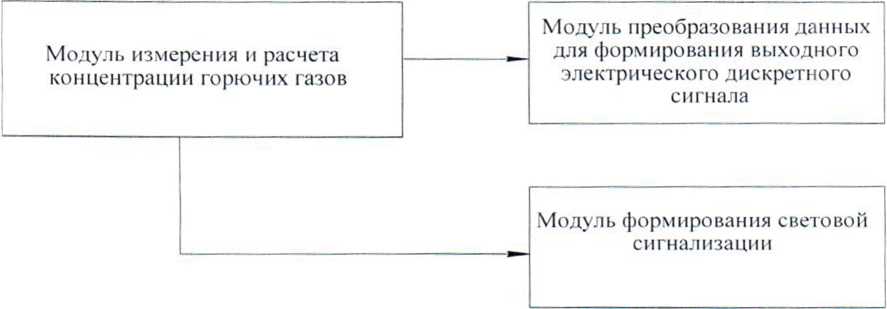

Рисунок 3 - Структура ПО

Установленное в энергонезависимую память сигнализаторов программное обеспечение версии SGG-6M не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 соответствует уровню защиты «А».

^Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
