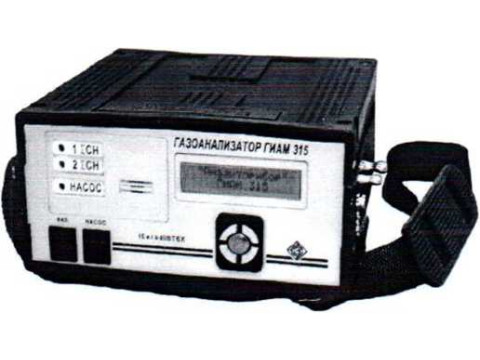

Газоанализаторы ГИАМ-315

Назначение

Газоанализаторы ГИАМ-315 предназначен для непрерывного автоматического измерения суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчет: на углерод).

Описание

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный hi поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует cboi область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Газоанализатор представляет собой переносной одноблочный автоматический прибор непрерывного действия.

Рабочее положение газоанализатора - горизонтальное или вертикальное, индикатором вверх.

Способ подачи пробы - принудительный, за счет встроенного побудителя расхода.

Газоанализатор обеспечивает выполнение следующих функций:

а) измерение суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод);

б) обмен данными с внешними устройствами (далее - ВУ) по интерфейсу RS-232;

в) цифровую индикацию номера версии программного обеспечения (далее - ПО) 1 цифрового идентификатора ПО;

г) цифровую индикацию измеренного значения суммарной массовой концентрации предельных углеводородов С| - Сю (в пересчете на углерод);

д) выдачу звуковой и световой предупредительной и аварийной сигнализации пр л достижении содержания суммарной массовой концентрации предельных углеводородов С] - Сю (в пересчете на углерод) пороговых значений;

е) цифровую индикацию установленных пороговых значений;

ж) просмотр значения напряжения блока аккумуляторов;

з) цифровую индикацию данных, сохраненных в режиме автоматической записи с привязкой к дате и времени записи;

и) световую индикации о работе встроенного побудителя расхода;

к) индикацию о разряде блока аккумуляторов.

Корпус газоанализатора выполнен из полиамида угленаполненного. Передняя и задняя панель газоанализатора выполнены из металла. На передней панели газоанализатора расположены цифровой жидкокристаллический индикатор, кнопки управления, индикаторы предупредительной и аварийной сигнализации, индикатор «НАСОС», окно звуковогэ излучателя, тумблеры включения газоанализатора и встроенного побудителя расхода. На боковой поверхности корпуса расположены штуцеры для подачи и сброса пробы. К боковым поверхностям крепится ремень для ношения газоанализатора. На задней панели расположен разъем для подключения зарядного устройства и ВУ по каналу связи R.S 232.

Газоанализатор относится к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и предназначен для применения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1 ExibdIIBT6 X.

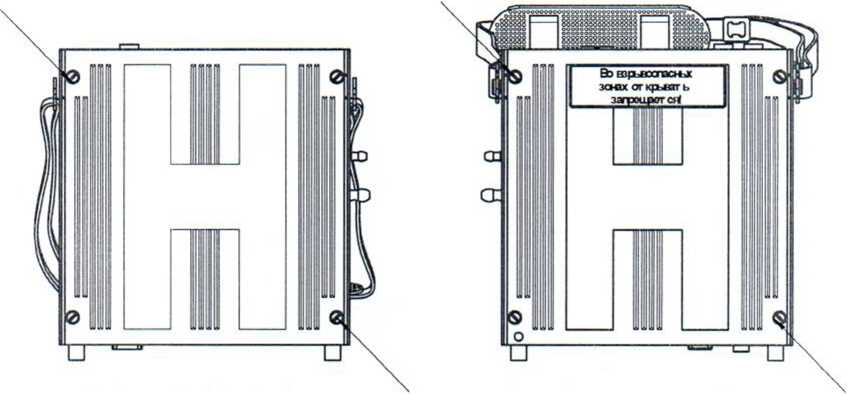

Вид снизу                                 Вид сверху

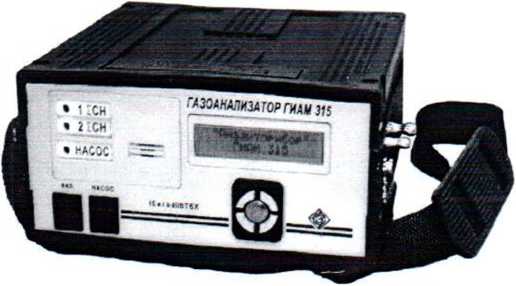

Рисунок 1 - Внешний вид газоанализатора с указанием мест пломбировки

Программное обеспечение

Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем. ПО предназначено:

для преобразования сигналов ИК-излучателя в цифровые показания газоанализатора пропорциональные содержанию суммарной массовой концентрации предельных углеводородов С| - Сю (в пересчете на углерод);

для обмена данными с ВУ по интерфейсу R.S232;

для обеспечения цифровой индикации номера версии ПО, цифрового идентификатора ПО;

выдача световой и звуковой сигнализации при превышении установленных пороговых значений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон  измерений  суммарной  массовой  концентрации  предельных

углеводородов С| - Сю (в пересчете на углерод), мг/м3                             от 0 до 1500

Диапазон  показаний  суммарной  массовой  концентрации  предельных

углеводородов Ci - Сю (в пересчете на углерод), мг/м3                             от 0 до 3000

Вид выходного кода по цифровому каналу связи RS232 - двоично-

десятичный. Разрядность кода - 6. Цена единицы наименьшего разряда кода, мг/мл             1

Определяемый компонент, пределы допускаемой абсолютной (относительной) погрешности газоанализатора Дд (5Д) должны соответствовать данным, указанным в таблице 2.

Таблица 2

Предел допускаемой вариации показаний газоанализатора, не более          0,5Дд (0,58д)

Предел допускаемого времени установления показаний to,9, с, не более:                60

Газоанализатор соответствует требованиям к допускаемой абсолютной (относительной)

погрешности:

- при изменении температуры окружающей и анализируемой среды от минус 30 до 40 °C;

- при изменении атмосферного давления от 84 до 106,7 кПа ( от 630 до 800 мм рт.ст.)

- при изменении относительной влажности анализируемой газовой смеси до 98 % при температуре 25°С (без конденсации влаги);

- при воздействии неопределяемых компонентов с содержанием, указанным в таблице 3.

Таблица 3

Газоанализатор устойчив к перегрузке по содержанию определяемого компонента, равной

233 % от верхнего предела диапазона измерений.

Допускаемый интервал времени непрерывной работы газоанализатора до разряда

блока аккумуляторов при температуре окружающего воздуха (20 ± 5) °C, ч, не менее           8

Электрическое питание газоанализатора осуществляется от встроенного блока

аккумуляторов. Напряжение питания, В                                               (7,4± 1,2)

При разряде блока аккумуляторов газоанализатор имеет непрерывную звуковую и

световую сигнализацию. Порог срабатывания сигнализации, В                          (6,0±0,1)

Допускается питание газоанализатора вне взрывоопасной зоны от сети переменного тока

напряжением         частотой (50 ± 1) Гц с помощью сетевого адаптера.

Время прогрева газоанализатора, мин, не более                                       15

Предел допускаемого интервала времени работы газоанализатора без

корректировки чувствительности по ГСО-ПГС, месяцев, не менее                           6

Габаритные размеры газоанализатора, мм, не более: длина

ширина

высота

Масса газоанализатора, кг, не более

Средняя наработка на отказ газоанализатора в условиях эксплуатации, с учетом технического обслуживания, ч, не менее

Средний срок службы газоанализатора в условиях эксплуатации, лет, не менее

Условия эксплуатации газоанализатора:

а) диапазон температуры окружающей и анализируемой среды, °C от минус 30 до плюс 40 б) диапазон атмосферного давления: и давления анализируемой среды

кПа                                                                от 84 до 106,7

мм рт. ст.                                                               от 630 до 800

в) диапазон относительной влажности окружающей и анализируемой

среды при температуре 25 °C, без конденсации влаги, %                           от 30 до 98

д) синусоидальная вибрация с амплитудой смещения 0,350 мм в

диапазоне частот                                                              от 10 до 55 Гц

Степень защиты по ГОСТ 14254-96

По устойчивости к воздействию климатических факторов газоанализатор соответствует климатическому исполнению УХЛ 1 по ГОСТ 15150-69

По способу защиты персонала от поражения электрическим током по

ГОСТ 12.2.007.0-75 газоанализатор относится к классу

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ГОСТ Р 51522-99, для оборудования класса

Знак утверждения типа

наносится:

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, методом фотохимпечати, расположенную на задней панели корпуса.

Комплектность

Таблица 4

Поверка

осуществляется по документу ИБЯЛ.413311.025 РЭ (Приложение А) «Газоанализатор ГИАМ-315. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИМС 20 сентября 2004 г.

Основные средства поверки ГСО-ПГС по ТУ 2114-001-00226247-2010, в баллонах под давлением:

- метан в азоте ГСО по ТУ 6-16-2956-92;

азот газообразный особой чистоты ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Электрооборудование взрывозащищеное. Часть 0. Общие требования

ГОСТ Р 51330.1-99 (МЭК 60079-1-98). Электрооборудование взрывозащищеное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Электрооборудование взрывозащищеное.

Часть 10. Искробезопасная электрическая цепь «Ь>

ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP)

ГОСТ 12.1.005-88. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
