Газоанализаторы ФСТ-03В

Назначение

Газоанализаторы ФСТ-ОЗВ (далее газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации угарного газа (оксид углерода) и (или) объемной доли, метана, пропана в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Область применения - котельные, жилые, производственные и коммунально-бытовые помещения.

Описание

Газоанализаторы относятся к стационарным изделиям непрерывного действия.

Принцип работы газоанализатора основан на регистрации изменения сопротивления термокаталитического сенсора при воздействии на него метана, пропана и регистрации изменения тока электрохимического сенсора при воздействии на него оксида углерода.

Газоанализатор состоит из блока питания и сигнализации (далее - БПС), и выносных блоков датчиков (далее - БД).

БПС имеет два варианта исполнения:

- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;

- питание осуществляется от источника постоянного напряжения 24 В.

Газоанализатор обеспечивает:

- измерение концентрации оксида углерода, метана, пропана и цифровую индикацию значения их концентрации в контролируемых точках;

- возможность одновременного контроля до восьми точек (количество каналов);

- возможность установки двух порогов сигнализации по каждому каналу;

- световую и звуковую сигнализацию о превышении пороговых концентраций каждого газа на БПС;

- контроль работоспособности каждого канала;

- коммутацию внешней электрической цепи для подключения независимых исполнительных устройств;

- возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-232 или RS-485.

К газоанализатору предусмотрен блок релейного расширения (БРР) для увеличения числа релейных выходов управления внешними исполнительными устройствами, который обеспечивает:

- получение управляющих команд по RS-232 или RS-485 и замыкание/размыкание реле в соответствии с полученной командой;

- индикацию состояния реле, индикацию адреса БРР и типа RS;

- возможность программирования адреса БРР и типа RS.

Газоанализаторы соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0, ГОСТ 31610.11, ГОСТ IEC 60079-1, имеют маркировку взрывозащиты:

БПС имеет искробезопасные выходные цепи уровня «ib», маркировку взрывозащиты -[Ex ib Gb] ПС и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

БД имеют маркировку взрывозащиты: термокаталитические I Ex ib d ПС Тб Gb, электрохимические 1 Ex ib ПС Тб Gb и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Внешний вид газоанализаторов приведен на рисунках 1,1а, БРР на рисунке 2.

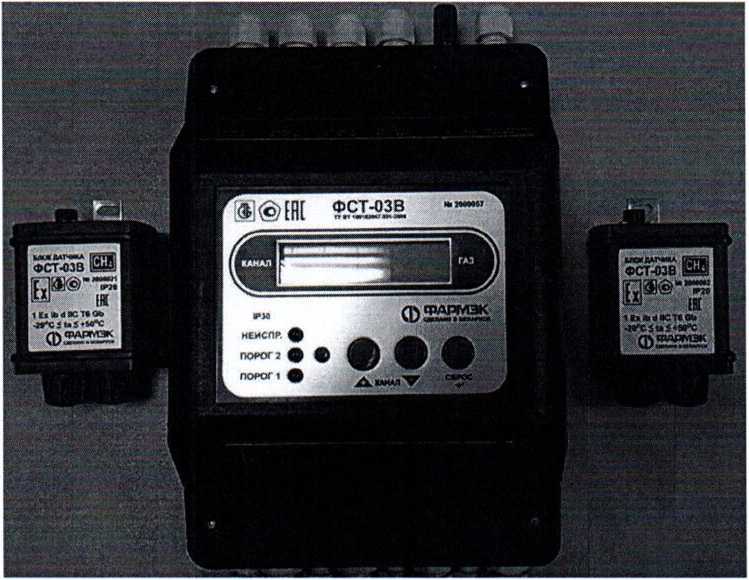

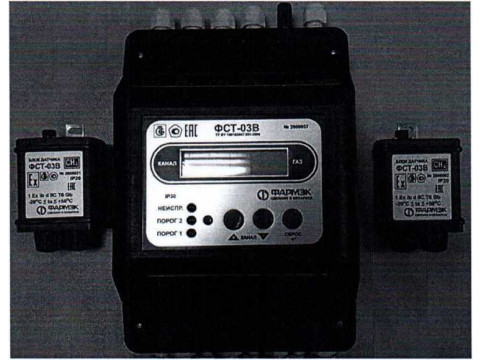

Рисунок 1- Внешний вид газоанализатора с БПС 230 В

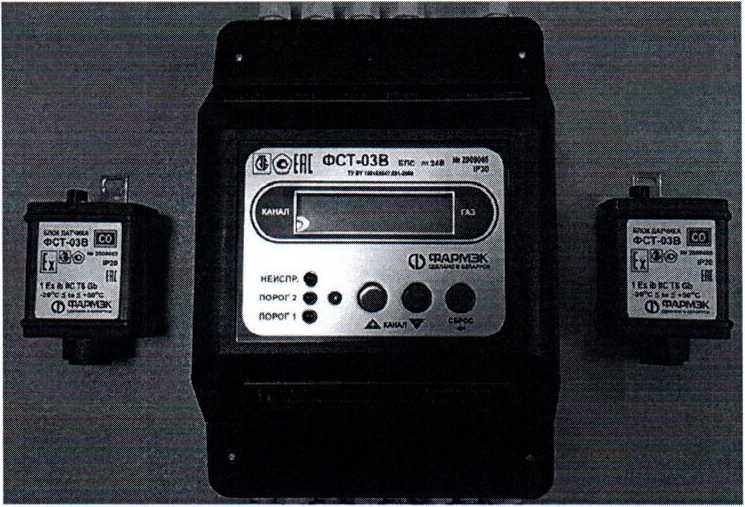

Рисунок 1а - Внешний вид газоанализатора с БПС 24 В

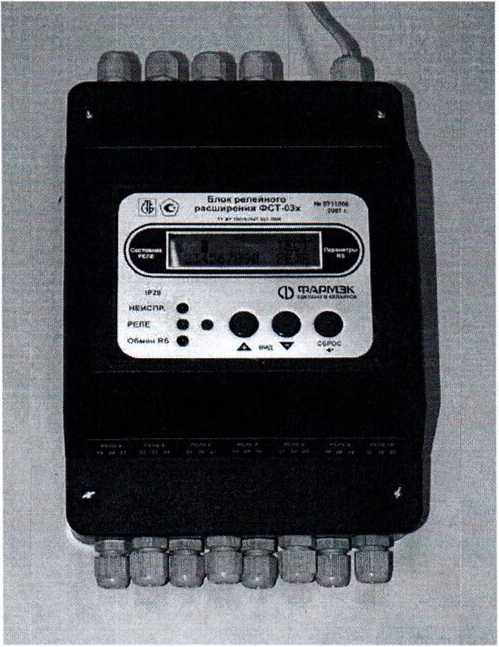

Рисунок 2 - Внешний вид БРР

Схема пломбировки для защиты от несанкционированного доступа с указанием места для нанесения знака поверки и места пломбировки изготовителем приведена в приложении А к Описанию типа.

Программное обеспечение

Газоанализаторы функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО блоков датчика и встроенное ПО блока питания и сигнализации.

Основные функции встроенного ПО БД следующие:

- определение относительной концентрации измеряемого компонента (точке калибровки концентрации соответствует значение 4096);

- передача измеренного значения в БПС путем частотной модуляции своего тока потребления;

- прием команд калибровки от БПС и запись соответствующих значений в EEPROM.

Основные функции встроенного ПО БПС следующие:

- прием данных относительной концентрации измеряемого компонента от БД, расчет абсолютной концентрации, определение ошибок и аварий;

- отображение расчетных данных на экране газоанализатора;

- управление встроенными пороговыми устройствами (светодиоды, реле, зуммер) и посылку команд для блока релейного расширения;

- связь с внешними устройствами по интерфейсу RS232/RS485;

- управление калибровкой БД, с выдачей команд калибровки по интерфейсу БПС-БД;

- тестирование пороговых устройств путем ввода концентрации измеряемого компонента и задания ошибок, аварий;

- программирование параметров с помощью системы иерархических меню, а именно: выбор типа БД, задание калибровочной концентрации, задания значения порогов и т.п.

Идентификационные данные ПО газоанализатора приведены в таблице 1. Таблица 1.

Конструкция ФСТ-ОЗВ исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФСТ-ОЗВ и измеренных данных, обеспечивая высокий уровень защиты.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения объемной доли метана, %.................................................от 0 до

Диапазон измерения объемной доли пропана ,%................................................от 0 до

Диапазон измерения массовой концентрации оксида углерода, мг/м3,...................от 10 до 125.

Диапазон показаний объемной доли метана, %..................................................от 0 до

Диапазон показаний объемной доли пропана, %,...............................................от 0 до

Диапазон показаний массовой концентрации оксида углерода, мг/м3,....................от 0 до 255.

Номинальная ступень квантования:

- объемной доли метана, пропана, %,

- массовой концентрации оксида углерода, мг/м3,.........................................  .7.

Пределы допускаемой основной абсолютной погрешности объемной доли, %:

- метана ..........................................................................................................±0,25;

- пропана............................................................................................................±0,10.

Пределы допускаемой основной относительной погрешности массовой концентрации, %:

- оксида углерода............................................................................................................± 25.

Предел допускаемой вариации........................................0,5 предела основной погрешности.

Пределы дополнительной погрешности, вызванной отклонением температуры окружающей среды

от нормальной до любой в пределах рабочих условий

применения на каждые 10 °C...........................................0,5 предела основной погрешности.

Предел допускаемого изменения показаний за одни сутки, не более..................................................0,5 предела основной погрешности.

Пороги срабатывания сигнализации при достижении:

«ПОРОГ 1»

- объемной доли метана, %

- объемной доли пропана, %,

- массовой концентрации оксида углерода, мг/м3

«ПОРОГ 2»

- объемной доли метана, %

- объемной доли пропана, %

- массовой концентрации оксида углерода, мг/м3,

Время установления рабочего режима, мин, не более,

Номинальное время установления показаний Т о.в.с, не более:

- по метану и пропану

- по оксиду углерода

Потребляемая мощность, ВА, не более

Габаритные размеры, мм, не более:

- БПС и БРР............................................................................................220x160x110;

- БД...........................................................................................................130x60x40.

Масса, кг, не более:

- БПС и БРР.........................................................................................................4,0;

- БД......................................................................................................................0,3.

Климатические условия при эксплуатации:

- температура окружающей среды, °C..........................................от минус 20 до плюс 50;

- относительная влажность, %............................................до 98 при температуре 35 °C;

- атмосферное давление, кПа...................................................................от 84 до 106,7.

Степень защитной оболочки по ГОСТ 14254-2015:

- БПС

- БД

Средняя наработка на отказ, ч, не менее...................................................................15000.

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора ФСТ-ОЗВ и типографским способом на титульный лист паспорта.

Комплектность

Состав комплекта поставки газоанализатора ФСТ-ОЗВ приведен в таблице 1. Дополнительное оборудование, используемое для расширения функциональных возможностей ФСТ-ОЗВ, приведено в таблице 1.1.

Ли

Таблица 1

Таблица 1.1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100162047.031-2006 «Газоанализаторы ФСТ-ОЗВ. Технические условия».

МРБ МП. 1641-2006. «Методика поверки. Газоанализатор ФСТ-ОЗВ».

Заключение

Газоанализаторы ФСТ-ОЗВ соответствуют требованиям ТУ BY 100162047.031-2006, ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация о соответствии ТС BY/112 11.01 ТР020 003 30509 от 10.12.2018), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ЕАЭС RU С - BY.НА65.В.00485/20 от 27.02.2020).

Межповерочный интервал - не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 6 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д.93,

Тел. (017) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
