Датчики-газоанализаторы ДАХ-М
| Номер в ГРСИ РФ: | РБ 03 09 4741 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП «СПО «Аналитприбор», г. Смоленск |
Датчики-газоанализаторы ДАХ-М (в дальнейшем - газоанализаторы), предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ: оксида углерода (СО), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (НС1), хлора (СЬ), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), объемной доли кислорода (Ог), а также массовой концентрации или объемной доли оксида азота (NO) в воздухе рабочей зоны или в технологических средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4741 21 |
| Наименование | Датчики-газоанализаторы ДАХ-М |
| Год регистрации | 2021 |
| Номер сертификата | 14028 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-02-07 |
| Получатель сертификата | ФГУП "СПО "Аналитприбор", г. Смоленск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП "СПО "Аналитприбор"
Адрес: ул. Бабушкина, д. 3, 214031, г. Смоленск
Контакты: Тел.: (4812) 31-12-42, 31-30-77, 31-06-78; Факс: (4812) 31-75-17, 31-33-25 // info@analitpribor-smolensk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по ИБЯЛ.413412.005 МП с изменениями №1,2 (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: Пункт измерительной техники Головного 5034 Военного представительства 11 Центра ФСБ России (номер аттестата аккредитации - №19, шифр поверительного клейма - Э)(НТК №09-11); ФГУП "СПО "Аналитприбор" (аттестат аккредитации - №RA.RU.310661, шифр поверительного клейма - ГЦС)(НТК №02-19). |
Поверители
Скачать
|
Описание типа РБ 03 09 4741 21 [2016-02-24]
rb-03-09-4741-21_2016-02-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4741 21 [2021-07-02]
rb-03-09-4741-21_2021-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4741 21 [2012-01-31]
rb-03-09-4741-21_2012-01-31.pdf
|
Скачать |
Описание типа
Назначение
Датчики-газоанализаторы ДАХ-М (в дальнейшем - газоанализаторы), предназначены для непрерывных автоматических измерений массовой концентрации одного из вредных веществ: оксида углерода (СО), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (НС1), хлора (СЬ), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), объемной доли кислорода (Ог), а также массовой концентрации или объемной доли оксида азота (NO) в воздухе рабочей зоны или в технологических средах.
Описание
Газоанализаторы представляют собой стационарные одноблочные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов - электрохимический.
Способ подачи пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.
Режим работы - непрерывный.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровую индикацию содержания определяемого компонента (для ДАХ-М-01/-05/ -05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х);
- выдачу выходного сигнала постоянного тока (4-20) мА, пропорционального измеренному значению содержания определяемого компонента (кроме ДАХ-М-06);
- выдачу предупредительной (кроме ДАХ-М-03/-04/-07/-07Н/-09/-09Х) и аварийной (кроме ДАХ-М-07/-07Н/-09/-09Х) сигнализации при достижении содержания определяемого компонента порогов срабатывания ПОРОГ1 и ПОРОГ2;
- цифровую индикацию установленных пороговых значений (для ДАХ-М-01/-05/ -05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН);
- цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО (кроме ДАХ-М-03/-04/-07/-07Н);
- газоанализаторы ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х имеют цифровые каналы связи с внешними устройствами:
1) ДАХ-М-05Х/-05ХН - HART в соответствии с требованиями спецификации HCF SPEC-13 версии 7.5;
2) ДАХ-М-06/-06ТР/-09 - интерфейс RS485, скорость обмена 2400 или 9600 бод, логический протокол MODBUS RTU;
3) ДАХ-М-06ТРХ/-06ТРХН/-09Х - HART в соответствии с требованиями спецификации HCF_SPEC-13 версии 7.5 или интерфейс RS485, скорость обмена 2400 или 9600 бод, логический протокол MODBUS RTU.
-замыканием «сухих» контактов реле ПОРОГ1 и ПОРОГ2 при выдачи предупредительной и аварийной сигнализации (для ДАХ-М-06ТР/-06ТРХ/-06ТРХН).
Конструктивно газоанализаторы состоят из корпуса и встроенного электрохимического датчика (далее - ЭХД).
Газоанализаторы имеют конструктивные исполнения в соответствии с таблицами 1 и 2.
Таблица 1
|
Обозначение газоанализаторов |
Условное наименование групп конструктивных исполнений газоанализаторов |
Условное наименование конструктивных исполнений газоанализаторов |
|
ИБЯЛ.413412.005 |
ДАХ-М-01 |
ДАХ-М-01-АА-ВВВВ |
|
ИБЯЛ.413412.005-02 |
ДАХ-М-03 |
ДАХ-М-03-АА-ВВВВ |
|
ИБЯЛ.413412.005-03 |
ДАХ-М-04 |
ДАХ-М-04-АА-ВВВВ |
|
ИБЯЛ.413412.005-04 |
ДАХ-М-05 |
ДАХ-М-05-АА-ВВВВ |
|
ИБЯЛ.413412.005-05 |
ДАХ-М-06 |
ДАХ-М-06-АА-ВВВВ |
|
ИБЯЛ.413412.005-06 |
ДАХ-М-05Х |
ДАХ-М-05Х-АА-ВВВВ |
|
ИБЯЛ.413412.005-07 |
ДАХ-М-05ХН |
ДАХ-М-05ХН-АА-ВВВВ |
|
ИБЯЛ.413412.005-08 |
ДАХ-М-06ТР |
ДАХ-М-06ТР-АА-ВВВВ |
|
ИБЯЛ.413412.005-09 |
ДАХ-М-06ТРХ |
ДАХ-М-06ТРХ-АА-ВВВВ |
|
ИБЯЛ.413412.005-10 |
ДАХ-М-06ТРХН |
ДАХ-М-06ТРХН-АА-ВВВВ |
|
ИБЯЛ.413412.005-11 |
ДАХ-М-07 |
ДАХ-М-07-АА-ВВВВ |
|
ИБЯЛ.413412.005-12 |
ДАХ-М-07Н |
ДАХ-М-07Н-АА-ВВВВ |
|
ИБЯЛ.413412.005-20 |
ДАХ-М-09 |
ДАХ-М-09-АА-ВВВВ |
|
ИБЯЛ.413412.005-21 |
ДАХ-М-09Х |
ДАХ-М-09Х-АА-ВВВВ |
|
Примечания 1 АА - химическая формула определяемого компонента в соответствии с таблицами 5 и 6. 2 ВВВВ - верхний предел диапазона измерений газоанализаторов в соответствии с таблицами 5 и 6. | ||
Таблица 2
|
Условное наименование групп конструктивных исполнений газоанализаторов |
Напряжение питания, В |
Наличие цифровой индикации |
Основной вид взрывозащиты |
Наличие и тип выходного сигнала постоянного тока |
Наличие цифрового канала связи |
Наличие исполнительных устройств (реле) |
Степень защиты по ГОСТ 14254-96 |
|
ДАХ-М-01 |
10-24 |
+ |
ib |
общий минус |
- |
- |
IP54 |
|
ДАХ-М-03 |
10- 16 |
- | |||||
|
ДАХ-М-04 |
общий плюс | ||||||
|
ДАХ-М-05 |
10-32 |
+ |
d |
гальванически развязанный |
IP66 | ||
|
ДАХ-М-05Х ДАХ-М-05ХН |
HART | ||||||
|
ДАХ-М-06 |
- |
RS485 | |||||
|
ДАХ-М-06ТР |
гальванически развязанный |
+ | |||||
|
ДАХ-М-06ТРХ ДАХ-М-06ТРХН |
HART+ RS485 | ||||||
|
ДАХ-М-07 ДАХ-М-07Н |
12-28 |
- |
ia |
двухпроводный |
- |
- | |
|
ДАХ-М-09 |
20-27 |
+ |
d |
гальванически развязанный |
RS485 | ||
|
ДАХ-М-09Х |
HART+ RS485 |
Примечания
1 «Общий минус» означает, что направление протекания тока - от линии выходного сигнала постоянного тока газоанализатора в минусовой вывод источника питания.
2 «Общий плюс» означает, что направление протекания тока - от плюсового вывода источника питания в линию выходного сигнала постоянного тока газоанализатора.
3 Электрическое питание газоанализаторов ДАХ-М-03/-04 может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований к взрывозащите, при установке вне взрывоопасной зоны.
4 Электрическое питание газоанализаторов ДАХ-М-07/-07Н может осуществляться от источника питания постоянного тока напряжением от 12 до 32 В, без предъявления требований к взрывозащите, при установке вне взрывоопасной зоны.
5 «Двухпроводный» означает, что ток протекает по тем же проводам, по которым подается питание на газоанализатор._____________________________________________________________
Газоанализаторы соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному электрооборудованию группы II.
Газоанализаторы имеют маркировку взрывозащиты:
- ДАХ-М-01/-03/-04 - «1 ExibIICT6 X»/«lExibIlBT6 X», взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видом «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК60079-11:1999);
- ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х - «1 Exd[ib]IICT6 X», взрывобезопасный уровень (1) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видами «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК 60079-1:1998) и «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК60079-11:1999);
- ДАХ-М-07/-07Н - «0ExiaIlCT6 X», взрывобезопасный уровень (0) взрывозащиты по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый видом «искробезопасная электрическая цепь» (ia) по ГОСТ 30852.10-2002 (МЭК60079-11:1999).

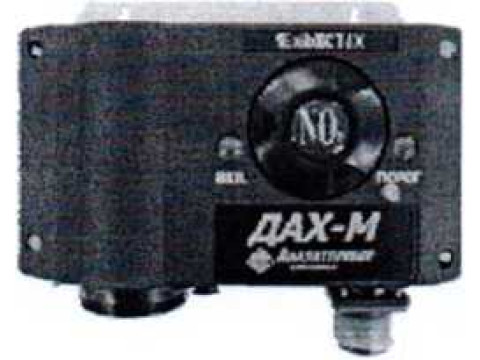

Общий вид газоанализаторов приведен на рисунке 1.
Рисунок 1а - ДАХ-М-03/-04
Рисунок 16 - ДАХ-М-01
Рисунок 1 в - ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х
Рисунок 1г-ДАХ-М-07/-07Н
Рисунок 1 - Общий вид датчиков-газоанализаторов ДАХ-М

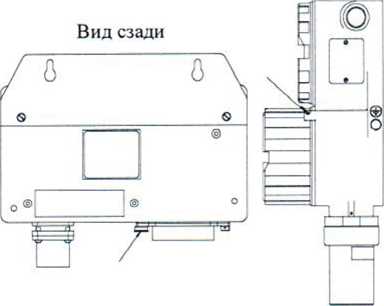

Схема пломбировки газоанализаторов от несанкционированного доступа представлена на рисунке 2.
Рисунок 2а - ДАХ-М-01/-03/-04
Рисунок 26 - ДАХ-М-05/-05Х/ -05ХН/-06/-06ТР/-06ТРХ/
-06ТРХН/-09/-09Х
Рисунок 2в - ДАХ-М-07/-07Н
Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа
Программное обеспечение
Газоанализаторы ДАХ-М-01 /-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-07/-07Н/-09/-09Х имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемого компонента.
В газоанализаторах ДАХ-М-03/-04 ВПО отсутствует.
Основные функции ВПО:
- измерение содержания определяемого компонента;
- индикация измеренных значений на цифровом отсчетном устройстве (табло) газоанализатора (кроме ДАХ-М-07/-07Н);
- выдача выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента (кроме ДАХ-М-06);
- выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания ПОРОГ! и ПОРОГ2 (кроме ДАХ-М-07/ -07Н/-09/-09Х);
- цифровую индикацию установленных пороговых значений (кроме ДАХ-М-07/-07Н/ -09/-09Х);
- цифровую индикацию номера версии ВПО и цифрового идентификатора ВПО (кроме ДАХ-М-07/-07Н);
- связь с внешними устройствами по цифровому каналу RS485 (для ДАХ-М-06/ -06ТР/-06ТРХ/ -06ТРХН/-09) или HART (для ДАХ-М-05Х/-05ХН/-06ТРХ/-06ТРХН/-09Х);
- замыканием «сухих» контактов реле ПОРОГ! и ПОРОГ2 при выдачи предупредительной и аварийной сигнализации (для ДАХ-М-06ТР/-06ТРХ/-06ТРХН).
Уровень защиты встроенного ВПО и измерительной информации газоанализаторов (кроме ДАХ-М-07/-07Н) от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Конструкция газоанализаторов ДАХ-М-07/-07Н исключает возможность несанкционированного влияния на ВПО газоанализаторов и измерительную информацию.
Уровень защиты встроенного ВПО и измерительной информации газоанализаторов ДАХ-М-07/-07Н от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||||||||
|
ДАХ-М-01 |
ДАХ-М-05/-06 |
ДАХ-М-05Х |
ДАХ-М-05ХН |
ДАХ-М-06ТР |
ДАХ-М-06ТРХ |
ДАХ-М-06ТРХН |
ДАХ-М-07/-07Н |
ДАХ-М-09 |
ДАХ-М-09Х | ||
|
Идентификационное наименование ВПО |
DAX_M_01_v2.hex |
DAH-M-05-6.hex |
DAH-M-05H.hex |
DAH-M-05HN.hex |
DAH-M-06TR.hex |
DAH-M-06TRH.hex |
DAH-M-06TRHN.hex |
DAH-M-07.hex |
DAH-M-09.hex |
DAH-M-09H.hex | |
|
Номер версии (идентификационный номер) ВПО |
2.0 | ||||||||||
|
Цифровой идентификатор ВПО |
7116 |
Е2СЗ |
0172 |
1F5C |
1C0E |
9142 |
7321 |
1158 |
1F3C |
4021 | |
|
Алгоритм вычисления цифрового идентификатора ВПО |
CRC-16 | ||||||||||
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора, относится только к файлу прошивки обозначенной в таблице версии.
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и показаний газоанализаторов, цена ЕМР, соответствуют данным, приведенным в таблицах 5 и 6 | |
|
Номинальная статическая характеристика преобразования газоанализаторов по выходному сигналу постоянного тока 1, мА |
I = 1н + Кп • Свх * |
|
* где 1н - начальный уровень выходного сигнала постоянного тока, равный: - для всех исполнений, кроме ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06ТР/-06ТРХ/ -06TPXH/-07/-07H-NH3-600, - 4 мА; - для ДАХ-М-0 l/-03/-04/-05/-05X/-05XH/-06TP/-06TPX/-06TPXH/-07/-07H-NH3-600: 1) 4 мА при Свх от 0 до 125 мг/м3 включ.; 2) 10 мА при Свх св. 125 до 600 мг/м3; Свх - действительное значение содержания определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3, (объемная доля, %, объемная доля, млн'1); Кп - номинальный коэффициент преобразования согласно таблице 7, мА/(мг/м3) (мА/объемная доля, %; мА/объемная доля, млн'1). | |
Таблица 5 - Для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/
-06ТРХН/-07/-07Н _________________________
|
Условное наименование газоанализаторов |
Единица физической величины |
Диапазон измерений |
Диапазон показаний |
Цена ЕМР |
|
ДАХ-М-ХХ-СО-200 |
массовая концентрация, мг/м3 |
от 0 до 200 |
от 0 до 200 |
1 |
|
ДАХ-М-ХХ-СО-1500 |
от 0 до 1500 |
от 0 до 1500 | ||
|
ДАХ-М-ХХ-Н25-40 |
от 0 до 40 |
от 0 до 40 |
0,1 | |
|
ДАХ-М-ХХ-8О2-20 |
от 0 до 20 |
от 0 до 20 | ||
|
ДАХ-М-ХХ-С12-25 |
от 0 до 25 |
от 0 до 25 |
0,01 | |
|
ДАХ-М-ХХ-МНз-600 |
от 0 до 600 |
от 0 до 600 |
1 | |
|
ДАХ-М-ХХ-КН3-2000 |
от 0 до 2000 |
от 0 до 2000 | ||
|
дах-м-хх-о2-зо |
объемная доля, % |
от 0 до 30 |
от 0 до 30 |
0,01 |
|
ДАХ-М-ХХ-ЬЮ2-10 |
массовая концентрация, мг/м3 |
от 0 до 10 |
от 0 до 10 | |
|
ДАХ-М-ХХ-НС1-30 |
от 0 до 30 |
от 0 до 30 | ||
|
ДАХ-М-ХХ-RSH-S |
от 0 до 5 |
от 0 до 5 | ||
|
ДАХ-М-ХХ-С12-50 |
от 0 до 50 |
от 0 до 50 |
0,1 | |
|
дах-м-хх-о2-ю |
объемная доля, % |
от 0 до 10 |
от 0 до 10 |
0,01 |
|
ДАХ-М-ХХ-1М2О4-20 |
массовая концентрация, мг/м3 |
от 0 до 20 |
от 0 до 20 | |
|
ДАХ-М-06-О2-25 |
объемная доля, % |
от 0 до 25 |
от 0 до 25 | |
|
ДАХ-М-ХХ-NO-IOO |
объемная доля, млн'1 |
от 0 до 100 |
от 0 до 100 |
0,1 |
|
ДАХ-М-ХХ-КЮ-200 |
массовая концентрация, мг/м3 |
от 0 до 200 |
от 0 до 200 |
1 |
|
Примечания 1 Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-S является этилмеркаптан (C2H5SH). 2 Поверочным компонентом газоанализаторов ДАХ-М-ХХ-Ы2О4-20 является диоксид азота (NO2). 3 Диапазон показаний газоанализаторов ДАХ-М-01 по цифровому индикатору и газоанализаторов ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН-М02-10 по цифровому индикатору и цифровому каналу связи - от 0 до 20 мг/м3. 4 Диапазон показаний газоанализаторов ДАХ-М-01 по цифровому индикатору и газоанализаторов ДАХ-М-05/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН-Н28-40 по цифровому индикатору и цифровому каналу связи - от 0 до 100 мг/м3. | ||||
Таблица 6 - Для газоанализаторов ДАХ-М-09/-09Х
|
Условное наименование газоанализаторов |
Единица физической величины |
Диапазон измерений |
Диапазон показаний |
Цена ЕМР |
|
ДАХ-М-ХХ-СО-500 |
массовая концентрация, мг/м3 |
от 0 до 500 |
от 0 до 500 |
1 |
|
ДАХ-М-ХХ-СО-2000 |
от 0 до 2000 |
от 0 до 2000 |
1 | |
|
ДАХ-М-ХХ-СО-5000 |
от 0 до 5000 |
от 0 до 5000 |
1 | |
|
ДАХ-М-ХХ-ЦО-200 |
от 0 до 200 |
от 0 до 200 |
1 | |
|
ДАХ-М-ХХ-ТЮ-2000 |
от 0 до 2000 |
от 0 до 2000 |
1 | |
|
ДАХ-М-ХХ-МО-0,4 |
объемная доля, % |
от 0 до 0,4 |
от 0 до 0,4 |
0,001 |
|
дах-м-хх-мо2-юо |
массовая концентрация, мг/м3 |
от 0 до 100 |
от 0 до 100 |
1 |
|
ДАХ-М-ХХ-Ы02-200 |
от 0 до 200 |
от 0 до 200 |
1 | |
|
ДАХ-М-ХХ-1Ч02-500 |
от 0 до 500 |
от 0 до 500 |
1 | |
|
дах-м-хх-мо2-зооо |
от 0 до 3000 |
от 0 до 3000 |
1 | |
|
ДАХ-М-ХХ-8О2-40 |
от 0 до 40 |
от 0 до 40 |
0,1 | |
|
ДАХ-М-ХХ-802-200 |
от 0 до 200 |
от 0 до 200 |
1 | |
|
ДАХ-М-ХХ-802-3000 |
от 0 до 3000 |
от 0 до 3000 |
1 | |
|
ДАХ-М-ХХ-О2-21 |
объемная доля, % |
от 0 до 21 |
от 0 до 21 |
0,01 |
Таблица 7
|
Условное наименование газоанализаторов |
Значения номинального коэффициента преобразования |
|
Для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06ТР/-06ТРХ/-06ТРХН/-07/-07Н | |
|
ДАХ-М-ХХ-СО-200 |
0,080 |
|
ДАХ-М-ХХ-СО-1500 |
0,011 |
|
ДАХ-М-ХХ-Н28-40 |
0,400 |
|
ДАХ-М-ХХ-8О2-20 |
0,800 |
|
ДАХ-М-ХХ-С12-25 |
0,640 |
|
ДАХ-М-ХХ-КН3-600 |
0,065 на участке диапазона измерений от 0 до 125 мг/м3 включ. |
|
0,0168 на участке диапазона измерений св. 125 до 600 мг/м3 | |
|
ДАХ-М-ХХ-1ЧН3-2000 |
0,008 |
|
дах-м-хх-о2-зо |
0,533 |
|
ДАХ-М-ХХ-NOrlO |
1,60 |
|
ДАХ-М-ХХ-НС1-30 |
0,533 |
|
ДАХ-М-ХХ-RSH-S |
3,20 |
|
ДАХ-М-ХХ-С12-50 |
0,32 |
|
дах-м-хх-о2-ю |
1,60 |
|
ДАХ-М-ХХ-1Ч2О4-20 |
0,800 - по тетраоксиду азота |
|
0,800 - по поверочному компоненту диоксиду азота | |
|
ДАХ-М-ХХ-NO-IOO |
0,160 |
|
ДАХ-М-ХХ-МО-200 |
0,080 |
|
Для газоанализаторов ДАХ-М-09/-09Х | |
|
ДАХ-М-ХХ-СО-500 |
0,032 |
|
ДАХ-М-ХХ-СО-2000 |
0,008 |
|
ДАХ-М-ХХ-СО-5000 |
0,0032 |
|
ДАХ-М-ХХ-МО-0,4 |
40 |
|
ДАХ-М-ХХ-ТЧО-2000 |
0,008 |
|
дах-м-хх-ью2-юо |
0,16 |
|
ДАХ-М-ХХ-Т402-200 |
0,080 |
|
ДАХ-М-ХХ-М02-500 |
0,032 |
|
ДАХ-М-ХХ-И02-3000 |
0,0053 |
|
ДАХ-М-ХХ-8О2-40 |
0,4 |
|
Условное наименование газоанализаторов |
Значения номинального коэффициента преобразования |
|
ДАХ-М-ХХ-802-200 |
0,080 |
|
ДАХ-М-ХХ-802-3000 |
0,0053 |
|
ДАХ-М-ХХ-Оз-21 |
0,762 |
Таблица 8 - Характеристики погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной Ад (относительной бд, приведенной уд) погрешности газоанализаторов соответствуют данным, приведенным в таблицах 9 и 10 | |
|
Пределы допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
20 ±5 65 ±15 101,3 ±4,0 |
Таблица 9 - Для газоанализаторов ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/
-06ТРХН/-07/-07Н
|
Условное наименование газоанализаторов |
Пределы допускаемой основной погрешности газоанализаторов |
Участок диапазона измерений, в котором нормируется основная погрешность |
|
ДАХ-М-ХХ-СО-200 |
Ад = ±5 мг/м3 |
от 0 до 20 мг/м3 включ. |
|
бд = ±25 % |
св. 20 до 200 мг/м3 включ. | |
|
ДАХ-М-ХХ-СО-1500 |
Ад = ±50 мг/м3 |
от 0 до 200 мг/м3 включ. |
|
бд = ±25 % |
св. 200 до 1500 мг/м3 включ. | |
|
ДАХ-М-ХХ-Н28-40 |
Ад = ±2 мг/м3 |
от 0 до 10 мг/м3 включ. |
|
Ад = ±(2 + 0,25 (Свх - 10)) мг/м3 |
св. 10 до 40 мг/м включ. | |
|
ДАХ-М-ХХ-8О2-20 |
Ад = ±2 мг/м3 |
от 0 до 10 мг/м3 включ. |
|
Ад = ±(2 + 0,25 (Свх - 10)) мг/м3 |
св. 10 до 20 мг/м3 включ. | |
|
ДАХ-М-ХХ-С12-25 |
Ад = ±0,25 мг/м3 |
от 0 до 1 мг/м3 включ. |
|
бд = ±25 % |
св. 1 до 25 мг/м3 включ. | |
|
ДАХ-М-ХХ-ННз-600 |
Ад = ±5 мг/м3 |
от 0 до 20 мг/м3 включ. |
|
бд = ±25% |
св. 20 до 600 мг/м3 включ. | |
|
ДАХ-М-ХХ-ИН3-2000 |
Ад = ±50 мг/м3 |
от 0 до 200 мг/м3 включ. |
|
бд = ±25 % |
св. 200 до 2000 мг/м3 включ. | |
|
ДАХ-М-ХХ-О2-30 |
Ад = ±0,9 %, объемной доли |
во всем диапазоне |
|
ДАХ-М-ХХ-НО2-10 |
Ад = ±0,5 мг/м3 |
от 0 до 2 мг/м3 включ. |
|
Ад = ±(0,5 ± 0,17-(Свх - 2)) мг/м3 |
св. 2 до 10 мг/м3 включ. | |
|
ДАХ-М-ХХ-НС1-30 |
Ад = ±1,25 мг/м3 |
от 0 до 5 мг/м3 включ. |
|
бд = ±25 % |
св. 5 до 30 мг/м включ. | |
|
ДАХ-М-ХХ-RSH-S |
Ад = ±0,25 мг/м3 |
от 0 до 1 мг/м3 включ. |
|
бд = ±25 % |
св. 1 до 5 мг/м3 включ. | |
|
ДАХ-М-ХХ-С12-50 |
Ад = ±(2 ± 0,15-Свх) мг/м3 |
во всем диапазоне |
|
дах-м-хх-о2-ю |
Ад = ±(0,3 + 0,02-Свх) %, объемной доли |
во всем диапазоне |
|
Условное наименование газоанализаторов |
Пределы допускаемой основной погрешности газоанализаторов |
Участок диапазона измерений, в котором нормируется основная погрешность |
|
ДАХ-М-ХХ-Н2О4-20 |
Ад = ±0,5 мг/м3 |
от 0 до 2 мг/м включ. |
|
Ад = ±(0,5 + 0,25-(Свх - 2)) мг/м3 |
св. 2 до 20 мг/м3 включ. | |
|
ДАХ-М-Об-Ог-25 |
/Ад = ±0,2 %, объемной доли |
от 0 до 6 %, объемной доли включ. |
|
Ад = ±0,4 %, объемной доли |
св. 6 до 25 %, объемной доли включ. | |
|
ДАХ-М-ХХ-NO-IOO |
Ад = ±3 млн'1, объемной доли |
от 0 до 10 млн'1, объемной доли включ. |
|
Ад = ±(3 + 0,1 (Свх - 10)) млн'1, объемной доли |
св. 10 до 100 млн'1, объемной доли включ. | |
|
ДАХ-М-ХХ-МО-200 |
Ад = ±5 мг/м3 |
от 0 до 50 мг/м3 включ. |
|
Ад = ±(5 ± 0,1 -(Свх - 50)) мг/м3 |
св. 50 до 200 мг/м3 включ. | |
|
Примечание - Свх - содержание определяемого компонента на входе газоанализатора, мг/м3 (объемная доля, %). | ||
Таблица 10 - Для газоанализаторов ДАХ-М-09/-09Х
|
Условное наименование газоанализаторов |
Пределы допускаемой основной погрешности газоанализаторов |
Участок диапазона измерений, в котором нормируется основная погрешность |
|
ДАХ-М-ХХ-СО-500 |
Ад = ±8 мг/м3 |
от 0 до 50 мг/м3 включ. |
|
Ад = ±(8 + 0,06 (Свх - 50)) мг/м3 |
св. 50 до 500 мг/м3 включ. | |
|
ДАХ-М-ХХ-СО-2000 |
Ад - ±10 мг/м3 или 5д = ±4 %’ |
во всем диапазоне |
|
ДАХ-М-ХХ-СО-5000 |
уд = ±4 % |
во всем диапазоне |
|
ДАХ-М-ХХ-ИО-200 |
Ад - ±10 мг/м3 |
от 0 до 100 мг/м3 включ. |
|
Ад = ±( 10 + 0,1 • (Свх - 100)) мг/м3 |
св. 100 до 200 мг/м ’ включ. | |
|
ДАХ-М-ХХ-МО-2000 |
Ад = ±20 мг/м3 |
от 0 до 200 мг/м" включ. |
|
Ад = ±(20 ± 0,1 (Свх - 200)) мг/м3 |
св. 200 до 2000 мг/м3 включ. | |
|
ДАХ-М-ХХ-ТЮ-ОД |
уд = ±10 % |
во всем диапазоне |
|
ДАХ-М-ХХ-NCb-lOO |
уд = ±10 % |
во всем диапазоне |
|
ДАХ-М-ХХ-1М02-200 |
Ад = ±10 мг/м3 |
от 0 до 100 мг/м3 включ. |
|
уд = ±10 % |
св. 100 до 200 мг/м3 включ. | |
|
ДАХ-М-ХХ-М)2-500 |
уд = ± 15 % |
во всем диапазоне |
|
дах-м-хх-мо2-зооо |
уд = ±15 % |
во всем диапазоне |
|
ДАХ-М-ХХ-8О2-40 |
Ад = ±2,5 мг/м3 |
от 0 до 10 мг/м3 включ. |
|
5д = ±25 % |
св. 10 до 40 мг/м3 включ. | |
|
ДАХ-М-ХХ-$02-200 |
Ад = ±10 мг/м3 |
от 0 до 100 мг/м3 включ. |
|
Ад = ±( 10 ± 0,1 ■ (Свх - 100)) мг/м3 |
св. 100 до 200 мг/м3 включ. | |
|
дах-м-хх-зо2-зооо |
Ад = ±40 мг/м3 или 5д = ±10%* |
во всем диапазоне |
|
ДАХ-М-ХХ-О?-21 |
Ад = ±0,2 %, объемной доли |
от 0 до 5 %, объемной доли включ. |
|
Ад = ±0,4 %, объемной доли |
св. 5 до 21 %, объемной доли включ. |
|
Условное наименование газоанализаторов |
Пределы допускаемой основной погрешности газоанализаторов |
Участок диапазона измерений, в котором нормируется основная погрешность | ||
|
Примечания 1 Свх - содержание определяемого компонента на входе газоанализатора, мг/м’ (объемная | ||||
|
доля, %). 2 - берется большее |
значение основной погрешности из |
двух вычисленных. | ||
Таблица 11 - Характеристики чувствительности газоанализаторов к влияющим величинам
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализаторов (кроме ДАХ-М-09/-09Х) от изменения температуры окружающей среды в долях от пределов допускаемой основной погрешности, соответствуют данным, указанным в таблице 12 | |
|
Пределы допускаемой дополнительной погрешности газоанализаторов ДАХ-М-09/-09Х при изменении температуры окружающей и анализируемой сред на каждые 10 °C от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной |
0,6 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые 3,3 кПа (25 мм рт. ст.) от номинального значения давления (101,3±4,0) кПа ((760±30) мм рт. ст.) в долях от пределов допускаемой основной погрешности: - с определяемым компонентом Ог и газоанализаторов ДАХ-М-09/-09Х; - остальные газоанализаторы |
1,0 0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов (кроме ДАХ-М-09/-09Х) от изменения относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения 65 % без конденсации влаги при температуре 35 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Газоанализаторы ДАХ-М-09/-09Х устойчивы к изменению относительной влажности анализируемой газовой среды до 95 % при температуре 30 °C и более низких температурах, без конденсации влаги |
|
Наименование характеристики |
Значение |
|
Газоанализаторы, кроме ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/ -06ТР/-06ТРХ/-06ТРХН/-07/-07Н-02-30, ДАХ-М-01/-03/-04/-05/-05Х/ -05XH/-06/-06TP/-06TPX/-06TPXH/-07/-07H-N204-20, ДАХ-М-09/ -09Х, соответствуют требованиям к основной погрешности после воздействия перегрузки по содержанию определяемых компонентов, приведенных в таблице 13, в течение, мин |
10 |
|
Газоанализаторы ДАХ-М-09/-09Х соответствуют требованиям к основной погрешности после воздействия перегрузки по содержанию определяемого компонента, превышающей на 20 % верхний предел диапазона измерений, в течение, мин |
5 |
|
Газоанализаторы (кроме ДАХ-М-09/-09Х) соответствуют требованиям к основной погрешности при содержании в анализируемой среде неопределяемых компонентов, приведенных в таблице 14 | |
|
Газоанализаторы ДАХ-М-09/-09Х (кроме ДАХ-М-09-О2-21 и ДАХ-М-09Х-О2-21) соответствуют требованиям к основной погрешности при содержании в анализируемой среде неопределяемых компонентов, приведенных в таблице 15 |
Таблица 12
|
Наименование газоанализаторе в |
Пределы допускаемой дополнительной погрешности газоанализаторов на участках диапазона рабочей температуры | ||
|
от минус 40 до минус 30 °C |
от минус 30 до плюс 45 °C на каждые 10 °C |
от 45 до 50 °C | |
|
ДАХ-М-ХХ-СО-200 |
1,5 |
0,6 |
1,5 |
|
ДАХ-М-ХХ-СО-1500 | |||
|
ДАХ-М-ХХ-Н28-40 | |||
|
ДАХ-М-ХХ-8О2-20 | |||
|
ДАХ-М-ХХ-СЬ-25 | |||
|
ДАХ-М-ХХ-МНз-600 | |||
|
ДАХ-М-ХХ-МН3-2000 | |||
|
ДАХ-М-ХХ-NOrlO | |||
|
ДАХ-М-ХХ-НС1-30 |
* |
0,6 (от минус 15 °C) | |
|
ДАХ-М-ХХ-RSH-S |
1,5 |
0,6 | |
|
ДАХ-М-ХХ-С12-50 | |||
|
ДАХ-М-ХХ-Ы2О4-20 | |||
|
ДАХ-М-06-О2-25 |
- |
1,0 (от минус 20 °C) |
- |
|
ДАХ-М-ХХ-NO-IOO |
1,5 |
0,6 |
1,5 |
|
ДАХ-М-ХХ-МО-200 | |||
|
ДАХ-М-ХХ-О2-Ю |
1,3 на каждые 10°С | ||
|
дах-м-хх-о2-зо | |||
|
Примечание - «*» - в указанном диапазоне температуры пары хлористого водорода не образуются. | |||
Таблица 13
|
Наименование газоанализаторов |
Содержание определяемого компонента, % от разности между пределами измерений |
|
ДАХ-М-ХХ-ГШ3-2000, ДАХ-М-ХХ-НС1-30, ДАХ-М-ХХ-NO-IOO, ДАХ-М-ХХ-МО-200 |
150 |
|
ДАХ-М-ХХ-КНз-600 |
170 |
|
ДАХ-М-ХХ-СО-200 |
350 |
|
Наименование газоанализаторов |
Содержание определяемого компонента, % от разности между пределами измерений |
|
ДАХ-М-ХХ-СО-1500. ДАХ-М-ХХ-Н2Э-40, ДАХ-М-ХХ-СЬ-50, ДАХ-М-ХХ-С12-25, ДАХ-М-ХХ-8О2-20, ДАХ-М-ХХ-МОз-Ю, ДАХ-М-ХХ-О2-10, ДАХ-М-ХХ-К8Н-5 |
200 |
|
ДАХ-М-06-О2-25 |
120 |
Таблица 14
|
Наименование газоанализаторов |
Содержание неопределяемых компонентов, не более | |||||||
|
СО мг/м3 |
H2S мг/м3 |
so2 мг/м3 |
С12 мг/м3 |
сн4 объемная доля,% |
с3н8 объемная доля, % |
no2 мг/м3 |
НС1 мг/м3 | |
|
ДАХ-М-ХХ-СО-200 |
- |
10 |
10 |
1,0 |
1,00 |
1,0 |
- |
5,0 |
|
ДАХ-М-ХХ-СО-1500 | ||||||||
|
ДАХ-М-ХХ-Н28-40 |
20 |
- |
1,0 | |||||
|
ДАХ-М-ХХ-RSH-S |
1,0 |
0,1 | ||||||
|
ДАХ-М-ХХ-8Оэ-20 |
0,01 |
- |
1,0 | |||||
|
ДАХ-М-ХХ-СЬ-25 |
0,5 |
- |
0,1 | |||||
|
ДАХ-М-ХХ-СЬ-50 | ||||||||
|
ДАХ-М-ХХ-ЫНз-600 |
- |
10 |
1,0 |
10 | ||||
|
ДАХ-М-ХХ-ЫНз-2000 |
10 | |||||||
|
дах-м-хх-мо2-ю |
0,01 |
- | ||||||
|
ДАХ-М-ХХ-НС1-30 |
0,5 |
1,0 |
- | |||||
|
дах-м-хх-о2-зо |
10 |
10 |
10 |
5,0 | ||||
|
дах-м-хх-о2-ю |
- |
- |
- |
- |
100 |
- |
- |
- |
|
ДАХ-М-ХХ-К2О4-20 |
20 |
0,01 |
10 |
1,0 |
1,00 |
1,0 |
5,0 | |
|
ДАХ-М-06-О2-25 |
10 |
10 | ||||||
|
ДАХ-М-ХХ-NO-IOO | ||||||||
|
ДАХ-М-ХХ-1ЧО-200 | ||||||||
Таблица 15
|
Наименование газоанализаторов |
Содержание неопределяемых компонентов, мг/м3, не более | |||
|
СО |
NO2 |
SO2 |
NO | |
|
ДАХ-М-ХХ-СО-500 |
- |
50 |
1500 |
1000 |
|
ДАХ-М-ХХ-СО-2000 |
- |
150 |
3000 |
2000 |
|
ДАХ-М-ХХ-СО-5000 |
- |
150 |
3000 |
2000 |
|
ДАХ-М-ХХ-NCb-lOO |
1000 |
- |
500 |
500 |
|
ДАХ-М-ХХ-И02-200 |
1000 |
- |
500 |
500 |
|
ДАХ-М-ХХ-Ы02-500 |
1000 |
- |
500 |
500 |
|
дах-м-хх-мо2-зооо |
1000 |
- |
500 |
1000 |
|
ДАХ-М-ХХ-8О2-40 |
200 |
5 |
- |
200 |
|
ДАХ-М-ХХ-802-200 |
200 |
5 |
- |
200 |
|
ДАХ-М-ХХ-802-3000 |
1000 |
10 |
- |
2000 |
|
ДАХ-М-ХХ-ИО-200 |
1000 |
5 |
1500 |
- |
|
ДАХ-М-ХХ-ИО-2000 |
2000 |
10 |
3000 |
- |
|
ДАХ-М-ХХ-НО-0,4 |
2000 |
10 |
3000 |
- |
Таблица 16 - Динамические характеристики
|
Наименование характеристики |
Значение |
|
Время восстановления характеристик газоанализаторов после снятия перегрузки: -для газоанализаторов (кроме ДАХ-М-01/-03/-04/-05/-05Х/ -05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-07/-07Н-02-30, ДАХ-М-01 /-03/ -04/-05/-05X/-05XH/-06/-06TP/-06TPX/-06TPXH/-07/-07H-N204-20, ДАХ-М-09/-09Х), мин - для газоанализаторов ДАХ-М-09/-09Х, мин Для газоанализаторов ДАХ-М-01 /-03/-04/-05/-05Х/-05ХН/-06/-06ТР/ -06ТРХ/-06ТРХН/-07/-07Н-02-30 и ДАХ-М-01/-03/-04/-05/-05Х/ -05XH/-06/-06TP/-06TPX/-06TPXH/-07/-07H-N204-20 перегрузка не нормируется |
60 20 |
|
Номинальное время установления показаний Точном газоанализаторов (кроме ДАХ-М-09/-09Х) соответствует данным, приведенным в таблице 17 | |
|
Номинальное время установления показаний Точном газоанализаторов ДАХ-М-09/-09Х, с |
180 |
|
Допускаемый интервал времени работы без корректировки показаний, месяцев: - для газоанализаторов ДАХ-М-09/-09Х: а) с корректировкой нулевых показаний по ПГС или по чистому воздуху б) без корректировкой нулевых показаний по ПГС или по чистому воздуху - для остальных газоанализаторов Примечание - Чистый воздух - воздух, в котором отсутствуют примеси горючих газов и загрязняющих веществ. |
6 1 6 |
|
Время прогрева газоанализаторов (кроме ДАХ-М-09/-09Х), мин: - всех исполнений, кроме ДАХ-М-ХХ-НС1-30, ДАХ-М-ХХ-NO-100, ДАХ-М-ХХ-ЫО-200 - ДАХ-М-ХХ-НС1-30 - ДАХ-М-ХХ-NO-IOO, ДАХ-М-ХХ-МО-200 |
30 60 120 |
|
Время прогрева газоанализаторов ДАХ-М-09/-09Х, кроме ДАХ-М-09/-09X-NO-BBBB, мин |
30 |
|
Время прогрева газоанализаторов ДАХ-М-09/-09Х-МО-ВВВВ, мин |
180 |
|
Время срабатывания сигнализации при содержании определяемых компонентов на входе газоанализаторов (кроме ДАХ-М-09/-09Х), в 2 раза превышающем пороговые значения, не более приведенного в таблице 18 |
Таблица 17
|
Условное наименование газоанализаторов |
То.9ном» С |
|
ДАХ-М-ХХ-СО-200, ДАХ-М-ХХ-СО-1500, ДАХ-М-ХХ-Н28-40, ДАХ-М-ХХ-8О2-20, ДАХ-М-ХХ-О2-30, flAX-M-XX-NO2-10, дах-м-хх-о2-ю, дах-м-хх-rsh-s, ДАХ-М-ХХ-И2О4-20, ДАХ-М-06-О2-25, ДАХ-М-ХХ-NO-IOO, ДАХ-М-ХХ-1ЧО-200 |
60 |
|
ДАХ-М-ХХ-С12-25, ДАХ-М-ХХ-С12-50 |
90 |
|
ДАХ-М-ХХ-ННз-600, ДАХ-М-ХХ-1ЧН3-2000, ДАХ-М-ХХ-НС1-30 |
180 |
Таблица 18
|
Условное наименование газоанализаторов |
Значения порогов сигнализации |
Единица физической величины |
Время срабатывания сигнализации,с | |
|
ПОРОЙ |
ПОРОГ2 | |||
|
ДАХ-М-ХХ-СО-200 |
20 |
100 |
массовая концентрация, мг/м3 |
30 |
|
ДАХ-М-ХХ-СО-1500 |
* |
* | ||
|
ДАХ-М-ХХ-Н25-40 |
10 |
40 |
10 | |
|
ДАХ-М-ХХ-8О2-20 |
20 |
30 | ||
|
ДАХ-М-ХХ-СЬ-25 |
1 |
5 | ||
|
ДАХ-М-ХХ-МНз-600 |
20 |
100 |
60 | |
|
ДАХ-М-ХХ-НН3-2000 |
* |
* | ||
|
дах-м-хх-о2-зо |
23 |
18 |
объемная доля, % |
30 |
|
ДАХ-М-ХХ-NOrlO |
2 |
10 |
массовая концентрация, мг/м3 | |
|
ДАХ-М-ХХ-НС1-30 |
5 |
25 |
60 | |
|
ДАХ-М-ХХ-RSH-S |
1 |
4 |
30 | |
|
ДАХ-М-ХХ-СВ-50 |
* |
* | ||
|
дах-м-хх-о2-ю |
2 |
4 |
объемная доля. % | |
|
ДАХ-М-ХХ-1Ч2О4-20 |
5 |
10 |
массовая концентрация. мг/м3 | |
|
ДАХ-М-06-О2-25 |
23 |
18 |
объемная доля, % | |
|
ДАХ-М-ХХ-NO-IOO |
10 |
20 |
объемная доля, млн'1 | |
|
ДАХ-М-ХХ-МО-200 |
20 |
100 |
массовая концентрация, мг/м3 | |
|
Примечание -«*»- устанавливается согласно заказу. | ||||
Таблица 19 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание газоанализаторов осуществляется от источника питания постоянного тока с выходным напряжением: ДАХ-М-01 - имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами, которые должны соответствовать условиям применения газоанализаторов во взрывоопасной зоне, В |
от 10 до 24 |
|
- ДАХ-М-03/-04 - имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами, соответствующие условиям применения газоанализаторов во взрывоопасной зоне, В |
от 10 до 16 |
|
- ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН, В |
от 10 до 32 |
|
- ДАХ-М-03/-04 при установке вне взрывоопасной зоны, В |
от 10 до 24 |
|
- ДАХ-М-07/-07Н - имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения газоанализаторов во взрывоопасной зоне, В |
от 12 до 28 |
|
- ДАХ-М-07/-07Н при установке вне взрывоопасной зоны, В |
от 12 до 32 |
|
- ДАХ-М-09/-09Х, В |
от 20 до 27 |
|
Мощность, потребляемая газоанализаторами, Вт - ДАХ-М-01/-03/-04/-05/-05Х/-06 - ДАХ-М-06ТР/-06ТРХ - ДАХ-М-05ХН/-06ТРХН - ДАХ-М-07/-07Н - ДАХ-М-09/-09Х |
2,1 3,5 7,5 0,8 3,0 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры газоанализаторов, мм - ДАХ-М-01/-03/-04 1)длина 2) ширина 3) высота - ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х 1)длина 2) ширина 3) высота - ДАХ-М-07/-07Н 1)длина 2) ширина 3) высота |
180 60 155 200 125 315 205 60 180 |
|
Масса газоанализаторов, кг - ДАХ-М-01/-03/-04/-07/-07Н - ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х |
2 4 |
|
По способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75 газоанализаторы соответствуют, классу - ДАХ-М-01/-03/-04/-05/-05Х/-05ХН/-06/-07/-07Н/-09/-09Х - ДАХ-М-06ТР/-06ТРХ/-06ТРХН |
III I |
|
По устойчивости к воздействию атмосферного давления по ГОСТ Р 52931-2008 газоанализаторы соответствуют группе исполнения |
Р1 |
|
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931 -2008 газоанализаторы соответствуют группе исполнения |
N2 |
|
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011 | |
|
Условия эксплуатации газоанализаторов: - диапазон температуры окружающей среды, °C: 1)для ДАХ-М-06-О2-25 2) для ДАХ-М-05ХН/-06ТРХН: а)рабочий; б) предельный рабочий; 3) ДАХ-М-07Н: а) рабочий б) предельный рабочий 4) ДАХ-М-09/-09Х 5) остальные газоанализаторы - диапазон атмосферного давления, кПа (мм рт. ст.) - диапазон относительной влажности воздуха при температуре 35 °C и более низких температурах без конденсации влаги, % - содержание пыли г/м3, не более - синусоидальная вибрация: 1) частотой, Гц 2) амплитудой, мм, не более - рабочее положение вертикальное, угол наклона в любом направлении не более |
от -20 до +45 от -40 до +50 от -60* до +50 от -50* до +50 от -50* до +50 от 1 до 50 от -40 до +50 от 84,0 до 106,7 (от 630 до 800) от 30 до 95 10’2 от 10 до 55 0,35 20° |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ газоанализаторов в условиях эксплуатации без замены ЭХД, выработавшего свой ресурс, ч, не менее |
30000 |
|
Назначенный срок службы газоанализаторов в условиях эксплуатации (с учетом замены ЭХД, выработавшего свой ресурс), лет |
10 |
|
Срок службы ЭХД при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ, г |
3 |
|
Газоанализаторы соответствуют ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-1 1:1999) и имеют маркировку взрывозащиты: - ДАХ-М-01/-03/-04 -ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН/-09/-09Х - ДАХ-М-07/-07Н |
«lExiblICT6 X»/ «!ExibIlBT6 X» «lExd[ibJ!ICT6 X» «0ExiaIICT6 X» |
|
*В предельных условиях эксплуатации от минус 60 (минус 50) до минус 40 °C метрологические характеристики газоанализаторов не нормированы. | |
Знак утверждения типа
наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом, а также на табличку, расположенную на корпусе газоанализаторов методом струйной печати.
Комплектность
Таблица 20 - Комплектность газоанализаторов
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
Датчик- газоанал изатор ДАХ-М |
1 шт. |
Согласно исполнению | |
|
Ведомость эксплуатационных документов |
1 экз. |
Согласно исполнению | |
|
Комплект эксплуатационных документов |
1 компл. |
Согласно ведомости эксплуатационных документов конкретного исполнения | |
|
Комплект ЗИП |
1 компл. |
Согласно ведомости ЗИП конкретного исполнения | |
|
ИБЯЛ.413412.005 МП |
Датчики-газоанализаторы ДАХ-М. Методика поверки |
Входит в комплект эксплуатационных документов |
Поверка
осуществляется по документу ИБЯЛ.413412.005 МП «Датчики-газоанализаторы ДАХ-М. Методика поверки», с изменениями № 1, № 2, утвержденному ФГУП «ВНИИМС» 21 ноября 2016 г.
Основные средства поверки:
- ГСО-ПГС по ТУ2114-001-00226247-2010, в баллонах под давлением состава:
1) СО-воздух, O2-N2 (номер в Госреестре ГСО-ПГС 10465-2014);
2) СО-воздух (номер в Госреестре ГСО-ПГС 10466-2014);
3) МНз-воздух (номер в Госреестре ГСО-ПГС 10467-2015);
4) ЫНз-воздух (номер в Госреестре ГСО-ПГС 7922-2001);
5) SO2-N2 (номер в Госреестре ГСО-ПГС 10467-2014);
- ГСО-ПГС по ТУ 6-16-2956-92, в баллонах под давлением состава NO-N2 (номер в Госреестре ГСО-ПГС 8736-2006, 8737-2006, 8738-2006);
- ГСО-ПГС по ТУ 6-16-2956-92, в баллонах под давлением состава NO2-N2 (номер в Госреестре ГСО-ПГС 8740-2006, 8741-2006, 8742-2006);
- воздух сжатый, кл.1 ГОСТ 17433-80;
- азот газообразный особой (или повышенной) чистоты ГОСТ 9293-74;
- источник микропотока ИБЯЛ.418319.013 ТУ:
1) H2S «ИМ03-М-А2», (5,1 ±0,9) мкг/мин 30/35 °C;
2) SO2 «ИМ05-М-А2», (5,1 ±0,9) мкг/мин 30/35 °C;
3) SO2 «ИМ05-М-А2», (6,0 ±0,9) мкг/мин 30/35 °C;
4) С12 «ИМ09-М-А2», (7-15) мкг/мин 30 °C;
5) NO2 «ИМ01-О-Г2», (2,55 ±0,45) мкг/мин 30 °C;
6) НС1 «ИМ108-М-Е», 13,5 мкг/мин; температура 35 °C;
7) C2H5SH «ИМ07- М-А2», 1,5 мкг/мин 80 °C;
- генератор ГДП-102 ИБЯЛ.413142.002 ТУ;
- ПГС, полученные при помощи установки газосмесительной 368У0-И2000 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.002
- ПГС, полученные при помощи установки газосмесительной 368У0-И22 для приготовления ПГС состава NH3 с воздухом ИБЯЛ.064444.001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке (конструкцией корпуса не предусмотрено нанесение знака поверки).
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578-2014. ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ИБЯЛ.413412.005 ТУ. Датчики-газоанализаторы ДАХ-М. Технические условия
ИБЯЛ.413412.005ТУ1. Датчики-газоанализаторы ДАХ-М. Технические условия часть 2
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
Другие Газоанализаторы
