Газоанализаторы модификаций "ОКА-92", "ОКА-Т", "ОКА-92М", "ОКА-МТ", "ОКА-92Т", "ОКА-92МТ", "ОКА-М"

Назначение

Газоанализаторы модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «ОКА-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М» предназначены для определения содержания кислорода, содержания горючих газов, содержания диоксида углерода и токсичных газов в воздухе рабочей зоны.

Описание

В зависимости от измеряемых компонентов газоанализаторы имеют следующие обозначения в модификации:

- цифры «92» - определение содержания кислорода;

- буква «М» - определение содержания горючих газов (градуировка по одному из газов: водороду Н2, оксиду углерода СО, метану СН4, пропану CjHs, гексану СбН|4 при контроле паров бензина);

- буква «Т» - определение содержания диоксида углерода СО2 и/или токсичных газов (по выбору потребителя оксид углерода СО, сероводород H2S, диоксид серы SO2, хлор С12, хлористый водород НС1, фтористый водород HF. метан СН4. аммиак NH4 и двуокись азота NO2).

Газоанализаторы имеют стационарное и переносное исполнение.

Газоанализаторы выпускаются с числом измерительных каналов от 1 до 16, со встроенным или выносными блоками датчиков.

Газоанализаторы состоят из блока индикации (стационарного или переносного), блока питания (выносного или встроенного), блока коммутации (для стационарного исполнения) и блоков датчиков, количес тво которых зависит от числа точек контроля. При наличии в составе газоанализатора одного блока датчиков, он может быть конструктивно размещен в блоке индикации.

Принцип действия газоанализаторов основан на измерении электрических параметров чувствительных элементов (сенсоров), которые зависят от содержания определяемого компонента в воздухе. Для измерения содержания токсичных газов и кислорода в воздухе рабочей зоны используются электрохимические сенсоры; для измерения содержания горючих газов -термокаталитичсскис сенсоры, для измерения содержания диоксида углерода и углеводородов - оптические сенсоры.

Способ отбора пробы - диффузионный.

В стационарных газоанализаторах есть цифровая индикация на жидкокристаллическом дисплее, аналоговый (токовый) выход и цифровой выход. Токовые выходы имеют диапазон (0 - 5) мА, либо - (4 - 20) мА - по запросу потребителя. Цифровая индикация и токовые выходы могут отсутствовать. Переносное исполнение имеет цифровую индикацию на жидкокристаллическом дисплее.

Газоанализаторы могут использоваться с датчиками «Хоббит-ТВ», выполненными во взрывозащишенном исполнении.

В газоанализаторах предусмотрена световая и звуковая сигнализация, которая включа-ется. когда содержание любого из измеряемых газов достигает предельно дщ^Й^^^хПОро-гов, устанавливаемых в пределах диапазонов измерений. В газоанализатор^Шдус^тск изменение количества порогов срабатывания на канал измерения, а также может'%$ТЙцрвДу-смотрен вывод информационных сообщений о срабатывании сигнализации иа^^йЙюц/11К.

По требованию заказчика сигнализация о выходе содержания определяемых компонентов за установленные пороговые значения может быть отключена или не устанавливаться.

При наличии специальных требований безопасности в газоанализаторы стационарного исполнения могут быть встроены реле для управления внешними исполнительными устройствами, или они могут комплектоваться специальными блоками коммутации, формирующими сигналы управления внешними устройствами, пороги срабатывания и их количество.

Внешний вид газоанализаторов и отдельных блоков представлен на рисунках 1 - 9.

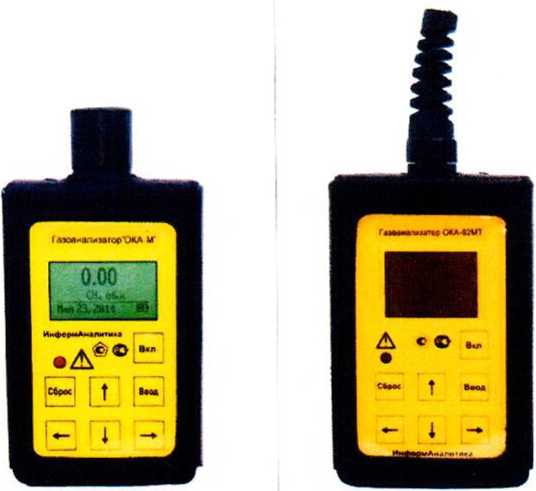

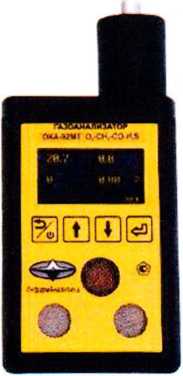

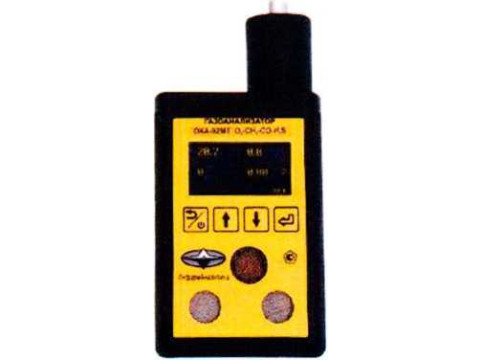

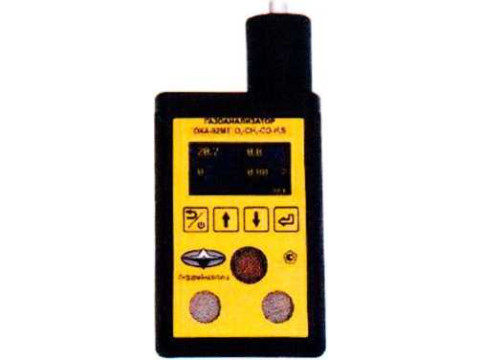

Рисунок 1 - Внешний вид газоанализаторов переносных со встроенным блоком датчиков без взрывозащиты

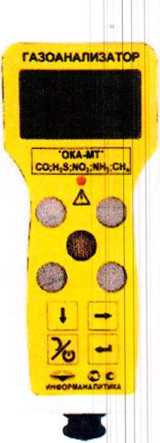

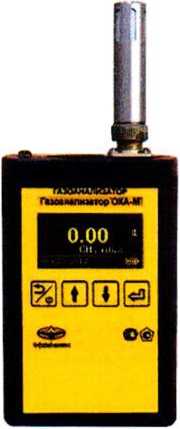

Рисунок 2 - Внешний вид переносного газоанализатора со встроенным и с выносным взрывозащищенным датчиками "Хоббит

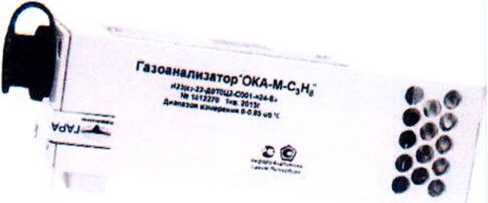

Рисунок 3 - Внешний вид стационарного газоанализатора со встроенным блоком датчика без взрывозащиты

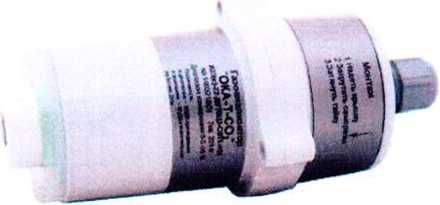

Рисунок 4 - Внешний вид стационарного газоанализатора со встроенным взрывозащищенным датчиком "Хоббит-ТВ"

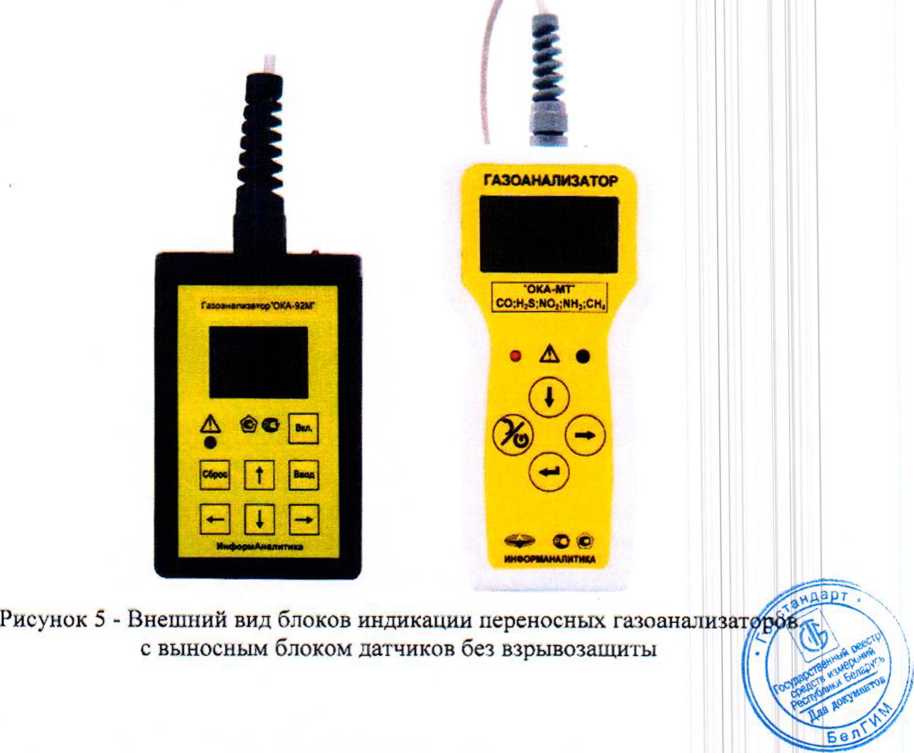

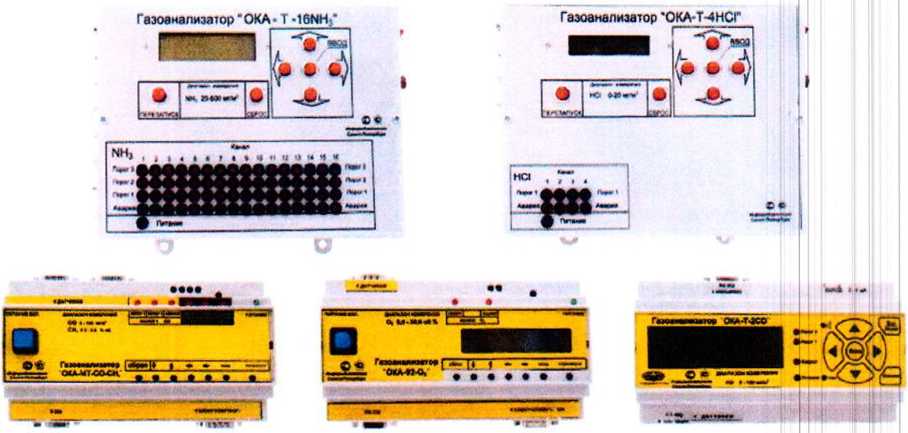

Рисунок 6 - Внешний вид блоков индикации стационарных газоанализаторов с выносными блоками датчиков

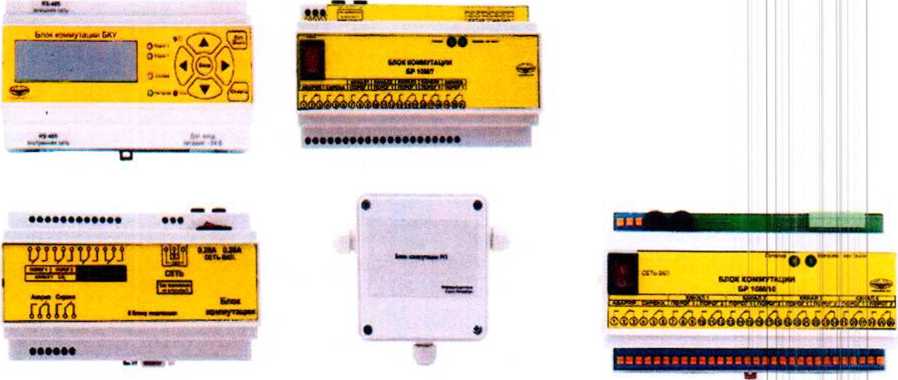

Рисунок 7 - Внешний вид блоков коммутации стационарных газоанализаторов с выносными блоками датчиков

Рисунок 8 - Внешний вил выносных блоков датчиков газоанализаторов стационарного исполнения:

1 - взрывозащищенное исполнение;

2 - невзрывозащищенное исполнение.

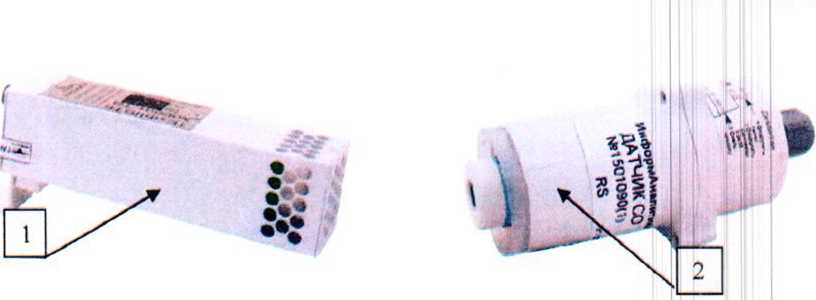

Рисунок 9 - Внешний вид выносных блоков датчиков переносных газоанализаторов:

1 - невзрывозащишенное исполнение;

2 - взрывозащишенное исполнение.

Элементы настройки измерительной части газоанализаторов конструктивно защищены от несанкционированного проникновения пломбированием невосстанавливаемой наклейкой, закрывающей один из винтов на корпусе блока датчика. Блок индикации газоанализато

ров и стационарный газоанализатор со встроенным блоком датчиков также опломбированы невосстанавливаемой наклейкой. Места пломбирования приведены на рисунке 10.

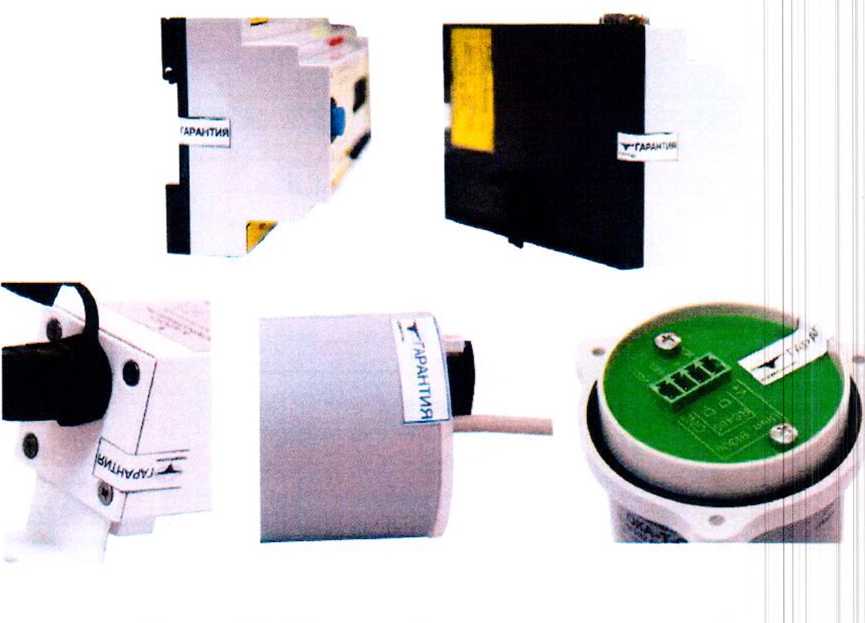

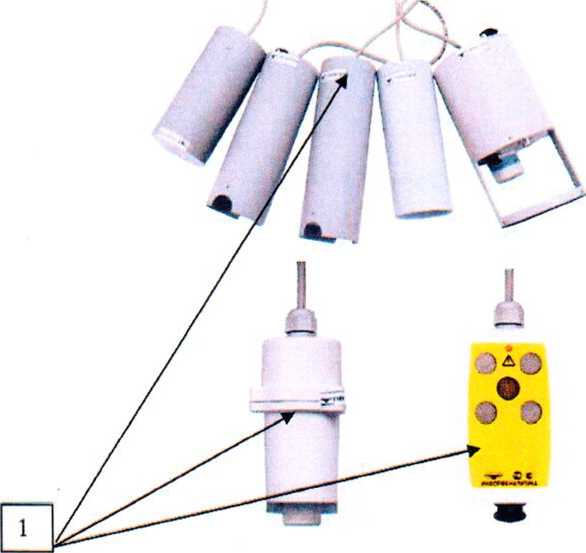

Рисунок 10 - Места пломбировки газоанализаторов и блоков

Программное обеспечение

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средствзащиты от преднамеренных и случайных изменений.

Технические характеристики

Диапазоны измерений указаны в таблице 2.

Таблица 2

Пределы допускаемой основной абсолютной погрешности измерения объемной доли кислорода. %

Пределы допускаемой основной приведенной погрешности измерения горючих газов и диоксида углерода в диапазоне от 0 до 40 % верхнего предела измерения и токсичных газов в диапазоне от 0 до 1 ПДК, % Пределы допускаемой основной относительной погрешности измерения горючих газов и диоксида углерода в диапазоне от 40 до 100 % верхнего предела измерения и токсичных газов в диапазоне от 1 ПДК до верхнего предела измерений, %

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10°С. доля от пределов допускаемой основной погрешности, нс более

Предел допускаемой дополнительной погрешности от влияния неиз-меряемых компонентов, доля от пределов допускаемой основной погрешности, не более

Пределы допускаемой относительной пофешности срабатывания сигнализации, %

Предел допускаемой вариации выходного сигнала, доля от пределов основной погрешности измерения, не более

±1

±25

±25

0,5

1,5

Пределы допускаемого изменения выходного сигнала:

- для переносного исполнения за 24 часа непрерывной работы, доля от пределов основной погрешности измерения, не более

- для стационарного исполнения за 14 суток непрерывной работы, доля от пределов основной погрешности измерения, не более

Пределы Тодд допускаемого времени установления показаний: с, не более

- при измерении горючих газов с термокаталитическими сенсорами, - при измерении 02 при температуре воздуха 50; 25; 0; минус 25 °C.

- при измерении С12 и NO2

- при измерении HF и IIC1

- для прочих каналов измерения

Время прогрева:

- при измерении кислорода и горючих газов, с, не более

- при измерении токсичных газов и диоксида углерода, мин, нс более

Габаритные размеры, мм, нс более:

- блок датчиков

- блок индикации

- блок коммутации

- блок питания переносной

Масса, г, не более:

- блока датчиков

- блока индикации

- блока коммутации

- блока питания переносного

Наработка на отказ, ч, не менее

Средний срок службы, лег, не менее

Условия эксплуатации:

- температура окружающего воздуха (кроме блоков индикации с ЖКИ). °C

- температура окружающего воздуха (блоки индикации с ЖКИ), °C

- относительная влажность воздуха при температуре 30 °C, %

- атмосферное давление, к! 1а

- напряженность магнитного поля, А/м, не более

260x240x120 315x175x120 100x60x60

700

3500

3500

200

15000

10

от -40 до +50

от - 20 до +50

до 95

от 84 до 106,7

40

- наличие неизмеряемых компонентов в анализируемом воздухе в таблице 3.

Таблица 3

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта, в виде наклейки - на корпус блока индикации.

Комплектность

«ОКА-92МТ», «ОКА-М». Методика поверки» с Изменением 1, ФБУ «Тест-С.-Петербург» 10.02.2016 г.

Основные средства поверки:

- генератор газовых смесей ГГС-03-03, диапазон коэффициентов р

я от 2

Таблица 4

«Газоанализаторы модификаций «ОКА-92», «ОКА-Т», «ОКА-92М», «OKA-МТ», «ОКА-92Т»,

утвержденным

до 10000, ПГ±(0,8 - 2,5) %, в комплекте с ГСО - ПГС Госреестр №№: 97         ^O/Ni),

3856-87 (CO/air), 4280-88 (NH3/N2), 4282-88 (H2S/N2), 4037-87 (^ф*Ш 3 004-8 7

листов 10

и 4446-88 (CH.(/air), 3967-87 (CjHg/air). 5903-91 и 9766-2011 (C6Hi4/air). 3945-87 и 3951-87 (H2/air), 3726-87 (O2/N2), 4030-87 (NO2/N2), 5333-90 и 3768-87 и 3772-87 (CO2/N2) в баллонах под давлением;

- генератор хлора ГХ-120, диапазон измерения от 0,5 до 30 мг/м3, ПГ ±10 %;

- генератор поверочных газовых смесей ИНФАН ФХГ: диапазон воспроизведения НС1 от 4.0 до 20.0 мг/м3, ПГ±7 %;

- генератор поверочных газовых смесей ИНФАН ЭХГ-HF: диапазон воспроизведения HF от 0.4 до 5.0 мг/м3. ПГ±7 %.

Сведения о методах измерений

приведены в разделе 2 Руководства по эксплуатации ЛШЮГ.4134411.009 РЭ «Газоанализаторы модификаций «ОКА-92». «ОКА-Т». «ОКА-92М», «OKA-МТ», «ОКА-92Т», «ОКА-92МТ», «ОКА-М». Руководство по эксплуатации».

Нормативные документы

1 ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3 ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия».

4 ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».

5 ТУ 4215-009-46919435-99 (ЛШЮГ.413411.009) «Газоанализаторы модификаций «ОКА-92МТ». «ОКА-92». «ОКА-92М». «ОКА-М». «ОКА-92Т», «ОКА-ЙТ», «ОКА-Т». Технические условия».
