Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1
| Номер в ГРСИ РФ: | РБ 03 09 6933 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Метеоспецприбор", г. Санкт-Петербург |
Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1 предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6933 20 |
| Наименование | Газоанализаторы стационарные оптические ГСО-Р1, МГСО-Р1 |
| Год регистрации | 2020 |
| Номер сертификата | 13841 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2024-12-18 |
| Получатель сертификата | АО "Метеоспецприбор", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "Метеоспецприбор"
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в РБ с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) и/или допущенных к применению в РБ в установленном порядке. |
| Методика поверки | Поверка проводится по документу МП 242-1986-2016 (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311473, шифр поверительного клейма - СП) (НТК № 01-19); первичная при выпуске из производства, ВНИИМ им.Д.И.Менделеева (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В) (НТК № 01-19). |
Поверители
Скачать
|
Описание типа РБ 03 09 6933 20 [2019-04-17]
rb-03-09-6933-20_2019-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6933 20 [2021-01-21]
rb-03-09-6933-20_2021-01-21.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1 предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, а также объемной доли диоксида углерода в воздухе рабочей зоны.
Описание
Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы выпускаются в двух модификациях:
- ГСО-Pl - одноканальный, с аналоговым (4-20 мА) и цифровым (HART, RS-485) выходными сигналами;
- МГСО-Р1 - многоканальный, с отображением результатов измерений по каждому измерительному канал}' на дисплее блока управления и сигнализации «Терминал-А» (далее - терминал).
Газоанализаторы ГСО-Pl выполнены в металлическом (алюминиевый сплав или нержавеющая сталь) корпусе и состоят из двух блоков - датчика ГСО-Р1Д и индикатора ГСО-Р1И (по заказу).
Газоанализаторы ГСО-Pl имеют следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал (4-20) мА;
- цифровой выходной сигнал, протокол HART;
- цифровой выходной сигнал, интерфейс RS-232;
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
- дискретные выходные сигналы (переключение реле типа «сухой контакт») при превышении двух пороговых уровней, а также при возникновении неисправности.
Индикатор ГСО-Р1И предназначен для настройки датчика ГСО-Р1Д при выполнении технического обслуживания и местного отображения информации при эксплуатации.
Газоанализаторы МГСО-Р1 выполнены многоблочными и состоят из выносных датчиков (ГСО-Pl Д) и блока управления и сигнализации (терминала).
Терминал состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и блоков измерительных (далее - канальных плат), которые обрабатывают аналоговые или цифровые сигналы от датчиков. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключен один или два датчика с использованием аналогового выхода и до 16 при использовании цифрового канала связи с датчиками. Конструкция канальной платы является общей для аналогового и цифрового подключения датчиков. Отображение результатов измерений на индикаторе терминала программируется пользователем и может быть как в % НКПР, так и в объемных долях, %.
Газоанализаторы МГСО-Р1 имеют следующие выходные сигналы:
- цифровой выходной сигнал, интерфейс RS-485, протокол ModBus RTU;
- дискретный выходной сигнал (переключение реле типа «сухой контакт») при превышении двух пороговых уровней по каждому измерительному каналу, а также при возникновении неисправности.
Документов
Газоанализаторы МГСО-Р1 изготавливают в двух исполнениях:
1) аналоговом, с числом датчиков от 2 до 16 при подключении датчиков к терминалу по аналоговому выходу с возможностью электрического питания их как от терминала, так и от внешнего источника;
2) цифровом, с числом датчиков от 2 до 128 при подключении датчиков к терминалу по цифровому выходу и электрическом питании их только от внешнего источника.
Газоанализаторы ГСО-Pl имеют взрывозащищенное исполнение:
-датчик ГСО-Р1Д имеет вид взрывозащиты «взрывонепроницаемая оболочка «d» по ГОСТ Р МЭК 60079-1-2011, маркировку 1 Exd[ib]IICT4 X по ГОСТ Р МЭК 60079-0-2011.
- индикатор ГСО-Р1И имеет вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р МЭК 60079-11-2010, маркировка взрывозащиты lExibIICT4 по ГОСТ Р МЭК 60079-0-2011.
Терминал выполнен в общепромышленном исполнении и предназначен для размещения во взрывобезопасных зонах.
По защищенности от влияния пыли и воды конструкция газоанализаторов ГСО-Pl соответствует степени защиты IP66, терминала газоанализаторов МГСО-Р1 - IP20 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунках 1 - 4.

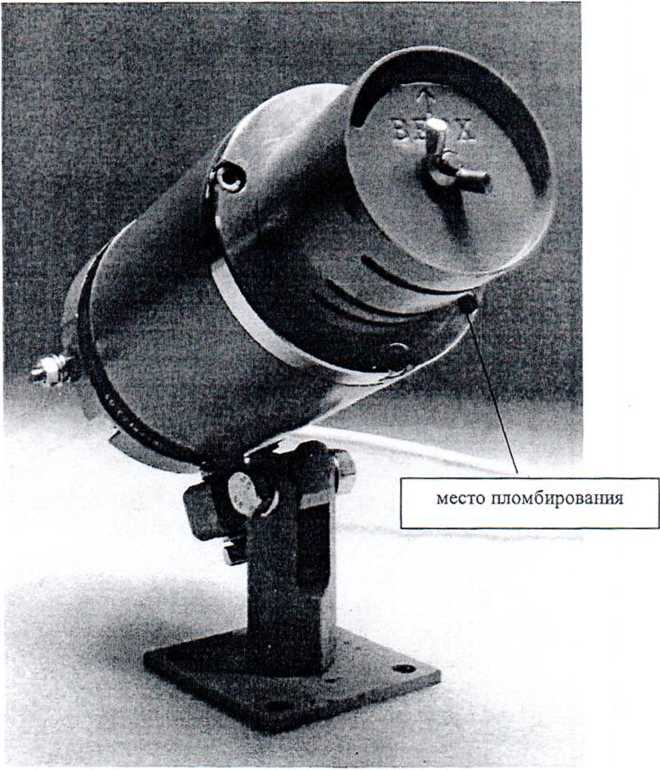

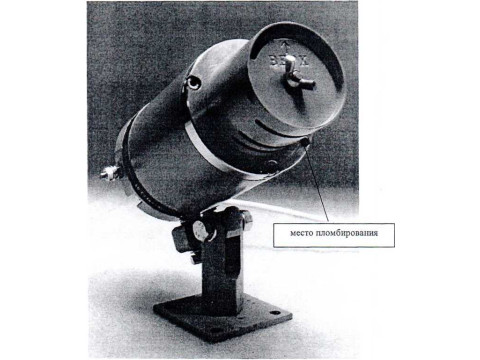

Рисунок 1 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1. датчик ГСО-Р1Д (алюминиевый окрашенный корпус)
государстг»иный neerml tea

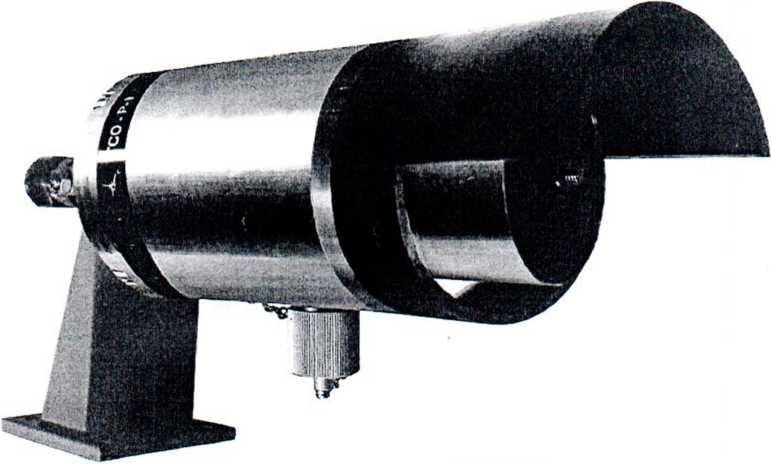

Рисунок 2 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, датчик ГСО-Р1Д, корпус из нержавеющей стали с пластмассовым козырьком

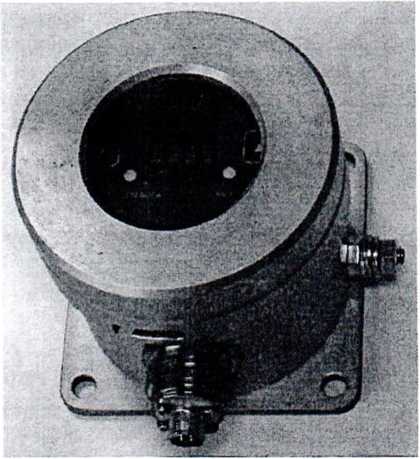

Рисунок 3 - Внешний вид газоанализаторов стационарных оптических ГСО-Р1, индикатор ГСО-Р1И (алюминиевый корпус)
[Госудзпств?нныа 1 средств /
\ РеСПу6ЛНМ /
\Д-1Й дмуаыкл/ ,

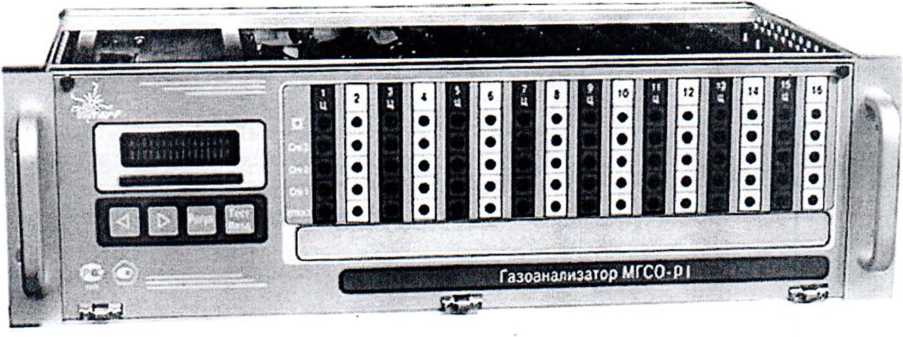

Рисунок 4 - Внешний вид «Терминал-А» газоанализаторов стационарных оптических МГСО-Р1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное ПО газоанализаторов ГСО-Pl и терминала;
- автономное для персонального компьютера.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.
Встроенное ПО газоанализатора идентифицируется в зависимости от модификации путем вывода номера версии:
- ГСО-Pl - при включении электрического питания на индикаторе ГСО-Р1И;
- МГСО-Р1 -при включении электрического питания на индикаторе терминала.
Встроенное ПО газоанализатора ГСО-Pl выполняет следующие функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя,
- формирование выходного аналогового (4 - 20) мА и цифровых (RS-485, HART) сигналов;
- формирование релейных выходных сигналов;
- самодиагностику аппаратной части газоанализатора.
Встроенное ПО терминала выполняет следующие функции:
- прием и обработку измерительной информации в цифровой (только RS-485) или аналоговой форме от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
- отображение результатов измерений на встроенном индикаторе терминала по каждому измерительному каналу;
- прием входных и формирование выходных цифровых сигналов RS-485;
- формирование релейных выходных сигналов,
- ведение и хранение журнала событий;
- самодиагностику аппаратной части Терминала.
Встроенное ПО газоанализатора ГСО-Pl реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны
по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового и цифрового сигналов;
3) сравнение результатов измерений содержания определяемых компонентов с заданны
ми пороговыми уровнями и формирование сигнализации о превышении;
4) непрерывная самодиагностика аппаратной части газоанализатора.
Лист № 5
Всего листов 10
Встроенное ПО терминала газоанализатора МГСО-Р1 реализует следующие расчетные алгоритмы:
1) аналого-цифровое преобразование аналоговых сигналов (4-20) мА от выносных датчиков (газоанализаторов стационарных оптических ГСО-Р1);
2) сравнение результатов измерений содержания определяемых компонентов с заданными пороговыми уровнями и формирование сигнализации о достижении пороговых уровней;
3) формирование выходных сигналов;
3) непрерывную самодиагностику аппаратной части Терминала.
Автономное ПО предназначено для обмена данными с персональным компьютером посредством интерфейсов RS-232, RS-485, поставляется на оптическом диске или ином носителе цифровой информации и состоит из следующих программных модулей:
- TestGSO;
- tga_set;
- tga_event.
Все программы автономного ПО предназначены для работы в среде Windows ХР или Windows 7 в стандартной конфигурации. Для работы необходим COM-порт или его эмуляция через переходник USB-RS232.
Программа TestGSO предназначена для проверки работоспособности датчика ГСО-Р1Д, а также для его настройки и калибровки при использовании интерфейса RS-485.
Программа tga_set предназначена для настройки терминала - задания исходного файла конфигурации, изменения порогов срабатывания (при необходимости), задания или коррекции текущего времени встроенных часов, изменения задержек срабатывания реле, изменения сетевого номера терминала и др. функции при использовании интерфейса RS-232.
Программа tga_event предназначена для чтения «журнала событий», сохранения его в виде текстового файла, коррекции встроенных часов, сброса «журнала событий». Используется интерфейс RS-232.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
ГСО-Р1И |
ГСО-Р1Д |
Терминал-A | |||
|
Идентификационное наименование ПО |
D-hart- 485.hex |
GSO-P1-hart.hex |
TestGSO |
tga_set |
tga_event |
|
Номер версии (идентификационный номер) ПО |
1.2 |
1.2 |
1.2 |
1.93 |
2.34 |
|
Цифровой идентификатор ПО |
0х575А |
3EE36204h |
977ED346 |
F70913C5 |
94125C30 |
|
Алгоритм получения цифрового идентификатора |
CRC16 |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Примечание: номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий.
Влияние встроенного программного обеспечения учтено при нормировании метрологи-
ческих характеристик газоанализаторов. Газоанализаторы имеют защиту граммного обеспечения от преднамеренных или непреднамеренных изменена по Р 50.2.077—2014: встроенного ПО «средний», автономного - «низкий». /
то про-•защиты
Технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
% НКПР |
объемной доли, % |
абсолютной |
относительной, % | |
|
метан (СРЦ) |
от 0 до 50 включ. |
от 0 до 2,2 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 2,2 до 4,4 |
- |
±10 | |
|
этан (СгНь) |
от 0 до 50 включ. |
от 0 до 1,25 включ. св. 1,25 до 2,5 |
±5 % НКПР |
1 |
|
св. 50 до 100 |
- |
±10 | ||
|
пропан (СзНз) |
от 0 до 50 включ. |
от 0 до 0,85 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,85 до 1,7 |
- |
±10 | |
|
н-бутан (СдНю) |
от 0 до 50 включ. |
от 0 до 0,7 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,7 до 1,4 |
- |
±10 | |
|
изобутан (i-C4Hio) |
от 0 до 50 включ. |
от 0 до 0,65 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,65 до 1,3 |
- |
±10 | |
|
н-пентан (С5Н12) |
от 0 до 50 включ. |
от 0 до 0,7 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,7 до 1,4 |
- |
±10 | |
|
н-гексан (СбН^) |
от 0 до 50 включ. |
от 0 до 0,5 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,5 до 1,0 |
- |
±10 | |
|
гептан (C7Hie) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
н-октан (CgHis) |
от 0 до 50 |
от 0 до 0,4 |
±5 % НКПР |
- |
|
нонан (С9Н20) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
|
декан (С1оН22) |
от 0 до 50 |
от 0 до 0,35 |
±5 % НКПР |
- |
|
этилен (С2Н4) |
от 0 до 50 включ. |
от 0 до 1,15 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 1,15 до 2,3 |
- |
±10 | |
|
пропилен (СзНб) |
от 0 до 50 |
от 0 до 1,0 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 1,0 до 2,0 |
- |
±10 | |
|
этиленоксид (СН2СН2О) |
от 0 до 50 |
от 0 до 1,3 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 1,3 до 2,6 |
- |
±10 | |
|
бензол (СбНб) |
от 0 до 50 включ. |
от 0 до 0,6 включ. |
±5 % НКПР |
- |
|
св. 50 до 100 |
св. 0,6 до 1,2 |
- |
±10 | |
|
стирол (СзН8) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР |
- |
|
толуол (С6Н5СНз) |
от 0 до 50 |
от 0 до 0,55 |
±5 % НКПР | |
|
метанол (СН3ОН) |
от 0 до 50 |
от 0 до 2,75 |
±5 % НКПР/f | |
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
% НКПР |
объемной доли, % |
абсолютной |
относительной, % | |
|
этанол (С2Н5ОН) |
от 0 до 50 |
от 0 до 1,55 |
±5 % НКПР |
- |
|
ацетон ((СНзДСО) |
от 0 до 50 |
от 0 до 1,25 |
±5 % НКПР |
- |
|
этилацетат (СН3СООС2Н5) |
от 0 до 50 |
от 0 до 1,1 |
±5 % НКПР |
- |
|
метилтретбутиловый эфир (С5Н12О) |
от 0 до 50 |
от 0 до 0,8 |
±5 % НКПР |
- |
|
пары нефтепродуктов * |
от 0 до 50 |
- |
±5 % НКПР |
- |
|
диоксид углерода (СО2) |
- |
от 0 до 5 |
±(0,02+0,08-Свх) % об.д. |
- |
|
Примечания: 1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002. 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент. 3) Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов (кроме диоксида углерода) от 0 до 100 % НКПР. 4) Свх - значение объемной доли определяемого компонента на входе газоанализатора, %. 5) Градуировка ГСО-Р1-пары нефтепродуктов осуществляется изготовителем на один из определяемых компонентов (определяется при заказе): - нефтепродукты (кроме мазута и судового топлива), соответствующие требованиям технического регламента "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту"; - топливо дизельное по ГОСТ 305-2013; - керосин по ГОСТ Р 52050-2006; - уайт-спирит по ГОСТ 3134-78; - топливо для реактивных двигателей по ГОСТ 10227-86; - бензин авиационный по ГОСТ 1012-2013; - бензин неэтилированный по ГОСТ Р 51866-2002. | ||||
2) Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности
3) Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности
4) Предел допускаемого времени установления показаний Тодд, с
5) Пределы допускаемой дополнительной абсолютной погрешности газоанализаторов на каждые 10°С в диапазоне температур от минус 60 до плюс 85 °C при эксплуатации терминала в диапазоне температур от минус 10 до плюс 45 °C в долях от пределов допускаемой основной
абсолютной погрешности
6) Время прогрева, мин, не более
7) Потребляемая электрическая мощность, Вт, не более
- газоанализатор ГСО-Р1
- терминал газоанализатора МГСО-Р1
8) Электропитание осуществляется:
- газоанализатора ГСО-Pl постоянным током напряжением, В < / отУЗ'до 32
- терминала газоанализатора МГСО-Р1 однофазным
переменным током частотой (50+1) Г'ц напряжением, В 220
9) Габаритные размеры и масса составных частей газоанализатора приведены в таблице 3.
Таблица 3
|
Наименование устройства |
Габаритные размеры, мм |
Масса, кг | ||
|
длина |
ширина |
высота | ||
|
Газоанализатор ГСО-Р 1 - датчик ГСО-Р 1Д - индикатор ГСО-Р1И |
350 74 |
160 98 |
220 100 |
2,7 (алюминиевый сплав) 6,5 (нержавеющая сталь) 0,8 (алюминиевый сплав) 1,3 (нержавеющая сталь) |
|
Терминал газоанализатора МГСО-Р1 |
266 |
482 |
132 |
5,0 |
10) Средняя наработка на отказ, ч 30 000
11) Средний срок службы газоанализаторов, лет 10
Рабочие условия эксплуатации
Диапазон температуры окружающей среды, °C:
- газоанализатор ГСО-Р 1 от минус 60 до плюс 85
- терминал газоанализатора МГСО-Р1 от минус 10 до плюс 45
Диапазон относительной влажности окружающей среды
при температуре 35 °C, % до 95
Диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа
Знак угверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе терминала газоанализатора МГСО-Р1 и газоанализатора ГСО-Р1.
Комплектность
Комплект поставки газоанализатора приведен в таблице 4.
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Газоанализатор ГСО-Р 1 |
от 1 шт. |
В соответствии с заданной конфигурацией |
|
Газоанализатор МГСО-Р1 |
1 шт. |
В составе блока управления и сигнализации «Терминал-Ал, количество блоков измерительных от 1 до 8 шт. |
|
Кабель для соединения датчика ГСО-Р 1Д с индикатором ГСО-Р 1И |
от 1 шт. |
В соответствии с заданной конфигурацией |
|
Паспорт КБРЕ.413311.006 ПС |
1 экз. | |
|
Руководство по эксплуатации КБРЕ.413311.006 РЭ |
1 экз. |
На цифровом носителе |
|
Методика поверки МП-242-1986-2016 |
1 экз. |
На цифровом носителе |
[Государственный реестр] I средств измерений / \г_ ; / \ДлЯ ДОК-умснтов/
|
Наименование |
Количество |
Примечание |
|
Комплект принадлежностей в составе - камера калибровочная КБРЕ.ЗО 1261.001; - С-образный хомут КБРЕ.301532.001; -программа на цифровом носителе (компакт-диск, флэш-память и т.п.) с программой TestGSO и файлами специального ПО терминала, включающими программу tga_set для конфигурирования терминала и программу tga_event для чтения журнала событий, а также текстовые файлы конфигураций |
1 компл. |
Состав комплекта принадлежностей определяется по соглашению с заказчиком |
Поверка
осуществляется по документу МП-242-1986-2016 «Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «01» февраля 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГСО 10256-2013, 10243-2013, 10262-2013, 10246-2013, 10332-2013, 10378-2013, 10364-2013, 10247-2013, 9853-2011, 10249-2013, 10250-2013, 10383-2013, 10368-2013, 10385-2013, 10241-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- стандартные образцы состава газовые смеси (ГСО 10541-2014, 10540-2014) в баллонах под давлением, выпускаемые по ТУ 2114-014-20810646-2014;
- рабочий эталон 1-го разряда - комплекс ГГП-1.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
Методика измерений приведена в документе КБРЕ.413311.006 РЭ «Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1. Руководство по эксплуатации», 2015 г.
Нормативные документы
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 КБРЕ.413311.006 ТУ. Газоанализаторы стационарные оптические ГСО-Pl, МГСО-Р1. Технические условия.
Другие Газоанализаторы
