Газоанализаторы ЭССА
| Номер в ГРСИ РФ: | РБ 03 09 5879 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «БАП «Хромдет-Экология», г. Москва |
Газоанализаторы ЭССА предназначены для измерения массовой концентрации аммиака (NH3). хлора (С12), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сероводорода (H2S), диоксида серы (SO2), озона (Оз), объемной доли кислорода (О2), метана (СН4) и других горючих газов и паров в воздухе, сигнализации о превышении двух или трех заданных уровней концентрации - сигнализируемых значений концентрации (ПОРОГ 1, ПОРОГ 2. ПОРОГ 3). и управления внешними устройствами: исполнительными элементами систем вентиляции, звуковой и световой сигнализации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5879 20 |
| Наименование | Газоанализаторы ЭССА |
| Год регистрации | 2020 |
| Номер сертификата | 13506 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-04-22 |
| Получатель сертификата | ООО "БАП "Хромдет-Экология", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "БАП "Хромдет-Экология"
Адрес: 107005, г. Москва, Плетешковский пер., 22
Контакты: тел./факс (095)150-83-30, 923-00-52
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь по каналам измерения концентрации аммиака, оксида углерода, оксида азота, сероводорода, диоксида серы, объемной доли кислорода, метана при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2); не обеспечены по каналам измерения концентрации хлора и озона в связи с отсутствием генераторов хлора ГХ-120 и генераторов озона ГС-024. |
| Методика поверки | Поверку, в т.ч. находящихся в эксплуатации, проводить по ЯРКГ 1.550.001 МП (с измененем №1), 2016 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-15). Первичная при выпуске из производства и периодическая: ООО "БАП "Хромдет-Экология", г. Москва, РФ (аттестат аккредитации - №RA.RU.312548, шифр поверительного клейма - ДПТ) (НТК №05-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 5879 20 [2016-03-04]
rb-03-09-5879-20_2016-03-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5879 20 [2020-07-07]
rb-03-09-5879-20_2020-07-07.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ЭССА предназначены для измерения массовой концентрации аммиака (NH3). хлора (С12), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сероводорода (H2S), диоксида серы (SO2), озона (Оз), объемной доли кислорода (О2), метана (СН4) и других горючих газов и паров в воздухе, сигнализации о превышении двух или трех заданных уровней концентрации - сигнализируемых значений концентрации (ПОРОГ 1, ПОРОГ 2. ПОРОГ 3). и управления внешними устройствами: исполнительными элементами систем вентиляции, звуковой и световой сигнализации.
Описание
Газоанализаторы ЭССА представляют собой автоматические стационарные приборы непрерывного действия.
Принцип действия газоанализаторов:
- термокаталитический - для контроля довзрывоопасных концентраций метана и других горючих компонентов;
- электрохимический - для контроля концентрации вредных веществ и кислорода.
Способ забора пробы - диффузионный.
Газоанализаторы ЭССА имеют следующие исполнения:
- МБ - с блоком измерения и сигнализации (БИС) со встроенным в него электрохимическим детектором, может также иметь один или два измерительных преобразователя (ИП) на СН4;
- БС/(И)/(Р)/(СК)/(Н) - состоит из блока сигнализации (БС) и ИП, соединяемых кабелем, тип ИП определяется измеряемым компонентом и диапазоном, измерения, с цифровой индикацией (И), с регистрацией превышений пороговых значений (Р), со связью с компьютером по RS-232 (СК), с независимым формирование релейных сигналов с помощью блоков реле (БР) для каждого измерительного канала (Н).
РК - с радиоканалом и переносным блоком отображения информации (БОИП).
ИП - измерительные преобразователи поставляются отдельно.
Газоанализаторы ЭССА осуществляют:
- измерение массовой концентрации аммиака (NH3), хлора (С12), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сероводорода (H2S), диоксида серы (SO2), озона (О3), объемной доли кислорода (О2), объемной доли метана и других горючих газов и паров в воздухе;
- световую сигнализацию о превышении концентрациями измеряемых компонентов величин. заданных как пороги сигнализации для каждого измерительного канала;
- формирование общих (для всех газоанализаторов, кроме исполнения ИП) и независимых (для газоанализаторов исполнения Н) для каждого измерительного канала управляющих сигналов реле, соответствующих превышению концентрациями измеряемых компонентов значений, заданных как пороги сигнализации.
- отдельную для каждого канала световую сигнализацию неисправности измерительного канала (обрыв или замыкание кабеля) - для газоанализаторов исполнения БС.
- индикацию текущих значений массовой концентрации компонентов для вее?е=иацери-тельных каналов - для газоанализаторов исполнения И;
- индикацию текущих значений массовой концентрации компонентов 1Г архивифовгцще данных о превышении концентрации для всех измерительных каналов по любфмкГ;:Жлёё^Йв 4 \\ \ Республики йяарусь / // для газоанализаторов исполнения Р; II
г
1 J
- индикацию текущих значений массовой концентрации компонентов и передачу данных внешним устройствам по интерфейсу RS-485 - для газоанализаторов исполнения СК;
- передачу измеренных значений к переносному блоку регистрации по радиоканалу -для газоанализаторов исполнения РК.
Газоанализаторы поставляются комплектно по заказу и монтируются на объекте заказчика. ИП на месте эксплуатации соединяются с БС измерительными кабелями, которые в комплект поставки не входят и при необходимости поставляются по отдельному заказу.

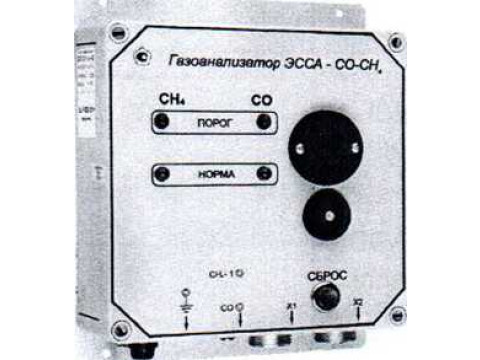

Общий вид газоанализаторов ЭССА представлен на рисунке 1.
Пломбирование газоанализаторов ЭССА нс предусмотрено.
в) преобразователь измерительный
а) исполнение МБ б) исполнение БС
Рисунок 1 - Фотография общего вида газоанализатора ЭССА
Технические характеристики
Таблица 1 - Диапазоны измерений массовой концентрации и объемной доли определяемых
компонентов в
зоны,
основной
|
Измеряемый компонент/ измерительный канал |
Наименование |
Тип ИП |
Диапазон изме-рений |
Пределы допускаемой основной погрешности | ||
|
приведенной” (у0),% |
относительной (До), % | |||||
|
Оксид углерода |
ЭССА-СО-100 исполнение МБ, МБ/РК |
- |
от 0 до 20 включ. мг/м3 |
±20 |
- | |
|
св. 20 до 100 мг/м3 |
- |
±20 | ||||
|
ЭССА-СО- 300 исполнение МБ, МБ/РК |
- |
от 0 до 20 включ. мг/м3 |
±20 |
- | ||
|
св.20 до 300 мг/м3 |
- |
±20 | ||||
|
ЭССА-СО-ХХ 2)исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
УО 100 |
от 0 до 20 включ. мг/м3 |
±20 |
- | ||
|
св. 20 до 100 мг/м3 |
- |
±20 | ||||
|
УО 300 |
от 0 до 20 включ. мг/м3 |
±20 |
- | |||
|
св. 20 до 300 мг/м3 |
- | |||||
|
-.Измеряемый компонент/ измерительный канал |
Наименование |
Тип ИП |
Диапазон изме-рений |
Пределы допускаемой основной погрешности | |
|
приведенной1’ (у0),% |
относительной (До), % | ||||
|
Аммиак |
3CCA-NH3-XX/(N)3) БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
АМ 100 |
от 0 до 20 включ. мг/м3 |
±20 |
- |
|
св.20 до 100 мг/м’ |
- |
±20 | |||
|
АМ 500 |
от 0 до 20 включ. мг/м-’ |
±20 |
- | ||
|
св. 20 до 500 мг/м3 |
- |
±20 | |||
|
Хлор |
ЭССА-С12-5 исполнение МБ, МБ/РК |
- |
от 0 до 1,0 включ. мг/м3 |
±20 |
- |
|
св. 1,0 до 5,0 мг/м3 |
- |
±20 | |||
|
ЭССА-С12-25 исполнение МБ, МБ/РК |
- |
от 0 до 1,0 включ. мг/м3 |
±20 |
- | |
|
св. 1,0 до 25,0 мг/м3 |
- |
±20 | |||
|
ЭССА-С12-50 исполнение МБ, МБ/РК |
- |
от 0 до 5,0 включ. мг/м’ |
•• ±20 |
- | |
|
св. 5,0 до 50,0 мг/м3 |
- |
±20 | |||
|
ЭССА-СВ-ХХ исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
хл -5 |
от 0 до 1,0 включ. мг/м3 |
±20 |
- | |
|
св. 1,0 до 5,0 мг/м3 , |
- |
±20 | |||
|
ХЛ -25 |
от 0 до 1,0 включ. мг/м3 |
±20 |
- | ||
|
св. 1,0 до 25,0 мг/м3 |
- |
±20 | |||
|
ХЛ -50 |
от 0 до 5 включ. мг/м3 |
±20 |
- | ||
|
св. 5 до 50 мг/м3 |
- |
±20 | |||
|
Сероводород L |
ЭССА-НгБ исполнение МБ, МБ/РК |
- |
от 0 до 10 включ. мг/м3 |
±20 |
- |
|
св. 10 до 30 мг/м3 |
- |
±20 | |||
|
ЭССА-НгБ исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
св- 30 |
от 0 до 10 включ. мг/м3 |
±20 |
- | |
|
св. 10 до 30 мг/м3 |
- |
±20 г. С Т .7 С | |||
|
•Измеряемый компонент/ измерительный канал |
Наименование |
Тип ИП |
Диапазон изме-рений |
Пределы допускаемой основной погрешности | ||
|
приведенной 1 ’ (у0),% |
относительной (До), % | |||||
|
Диоксид серы |
ЭССА-БОг исполнение МБ. МБ/РК |
от 0 до 10 включ. мг/м3 |
±20 |
- | ||
|
св. 10 до 30 мг/м3 |
- |
±20 | ||||
|
Диоксид серы |
ЭССА-SOi исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИГ1 |
сд-30 |
от 0 до 10 включ. мг/м3 |
±20 |
- | |
|
св. 10 до 30 мг/м3 |
- |
±20 | ||||
|
Озон |
ЭССА-Оз исполнение МБ, МБ/РК |
- |
от 0 до 0,10 включ. мг/м3 |
±20 |
- | |
|
св. 0,10 до 1,00 мг/м3 |
- |
±20 | ||||
|
ЭССА-Оз исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
03- 1 |
от 0 до 0,10 включ. мг/м3 |
±20 |
- | ||
|
св. 0,10 до 1,00 мг/м" |
- |
±20 | ||||
|
Диоксид азота |
ЭССА-ИОг исполнение МБ. МБ/РК |
- |
от 0 до 2,0 включ. мг/м3 |
±20 |
- | |
|
св. 2,0 до 10,0 мг/м3- |
- |
±20 | ||||
|
ЭССА-ИОг исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
АД - 10 |
от 0 до 2,0 включ. мг/м3 |
±20 |
- | ||
|
св. 2,0 до 10,0 мг/м3 |
- |
±20 | ||||
|
Оксид азота |
ЭССА-NO исполнение МБ, МБ/РК |
- |
от 0 до 3,0 включ. мг/м3 |
±20 |
- | |
|
св. 3,0 до 30,0 Mr/MJ |
- |
±20 | ||||
|
ЭССА-NO исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
АО -30 |
от 0 до 3,0 включ. мг/м3 |
±20 |
- | ||
|
св. 3,0 до 30,0 мг/м3 |
- |
±20 | ||||
|
Кислород |
ЭССА-Ог исполнение МБ, МБ/РК |
- |
от 0 до 30,0 % |
±2,5 |
- | |
|
ЭССА-Оз исполнение БС/(И)/(Р)/(СК)/(Н) БС/РК ИП |
кс-30 |
от 0 до 30,0 % |
±2,5 |
Ш Чд | ||
|
.измеряемый компонент/ измерительный канал |
Наименование |
Тип ИП |
Диапазон изме-рений |
Пределы допускаемой основной погрешности | |
|
приведенной1’ (уо),% |
относительной (До), % | ||||
|
Метан (другие горючие газы) |
ЭССА-СО-ЮО/СНд исполнение МБ, МБ/РК |
МН- 2,5 |
от 0 до 2,2 % от 0 до 50 % НКПР |
±10 | |
|
ЭССА-СНд исполнение БС/(И)/(Р)/(СК)/(Н) РК ИП | |||||
Примечания:
1) погрешность приведена к верхнему значению поддиапазона измерений
2) XX - верхняя граница диапазона измерений, определяется типом ИП
3) N - число ИП для исполнения ЕС
Таблица 2 - Пределы допус каемойдоп олнительной погрешности измерени й
|
Пределы допускаемой дополнительной погрешности в диапазоне измерений, в долях основной погрешности: от изменения температуры, не более |
±0,5 | |
|
от изменения давления (от 84,0 до 106,7) кПа, не более |
±0,3 | |
|
от изменения относительной влажности на каждые 10 %, не более |
±0,2 | |
|
Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более |
±0,5 | |
|
Предел допускаемой дополнительной погрешности при изменении частоты переменного тока от 49 до 51 Гц, не более |
±0,3 | |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации: | ||
|
для измерительного канала кислорода, %, не более |
±2,5 | |
|
для остальных измерительных каналов, %, не более |
±2,5 |
Таблица 3 - Предельные значения дополнительной погрешности от суммарного влияния неоп-
ределяемых компонентов, не превышает 1,0 доли от основной погрешности
|
Измеряемый компонент |
Максимально допустимое содержание неопределяемых компонентов, мг/м3 | ||||||||
|
NH3 |
С12 |
H2S |
СО |
Оз |
no2 |
NO |
so2 | ||
|
СО |
20 |
1 |
10 |
— |
1 |
2 |
3 |
** | |
|
NH3 |
— |
2 |
10 |
20 |
1 |
2 |
3 |
10 | |
|
С12 |
** |
— |
* * |
20 |
** |
** |
1 |
** | |
|
H2S |
20 |
1 |
— |
20 |
1 |
4 |
5 |
10 | |
|
so2 |
20 |
1 |
10 |
20 |
1 |
2 |
3 |
—- | |
|
со |
20 |
1 |
10 |
— |
1 |
2 |
3 |
** | |
|
Оз |
20 |
** |
** |
20 |
— |
* * |
1 |
1 | |
|
no2 |
20 |
** |
10 |
20 |
** |
— |
3 | ||
|
NO |
0,5 |
2 |
50 |
1 |
2 |
— //’ | |||
Примечание. Компоненты, обозначенные ** должны отсутствовать. !! '
II I Респ^. '«"и»?
Газоанализаторы имеют два или три порога срабатывания сигнализации.
; лица 4 - Стандартные значения порогов сигнализации
|
Ьмеряемый компонент |
Диапазон измерений |
Порог 1 |
Порог 2 |
Порог 3* | |
|
)ксид углерода |
от 0 до 100 мг/м3 |
20 мг/м3 |
100 мг/м3 |
— | |
|
. Чксид углерода |
от 0 до 300 мг/м' |
20 мг/м3 |
200 мг/м3 |
— | |
|
Аммиак |
от 0 до 100 мг/м3 |
20 мг/м3 |
60 мг/м3 |
— | |
|
Аммиак |
от 0 до 500 мг/м3 |
20 мг/м3 |
60 мг/м3 |
500 мг/м3 | |
|
Хлор |
от 0 до 5,0 мг/м3 |
1,0 мг/м3 |
4 мг/м3 |
— | |
|
Хлор__ Хлор |
от 0 до 25.0 мг/м3 от 0 до 50 мг/м3 |
1,0 мг/м3 25 мг/м3 |
20 мг/м3 40 мг/м3 |
— | |
|
[ Сероводород |
от 0 до 30 мг/м3 |
10 мг/м3 |
25 мг/м3 |
— | |
|
Диоксид серы |
от 0 до 30 мг/м3 |
10 мг/м3 |
25 мг/м3 |
— | |
|
() зон |
от 0 до 1,00 мг/м3 |
0,10 мг/м3 |
0,30 мг/м3 |
— | |
|
Диоксид азота |
от 0 до 10,0 мг/м3 |
2,0 мг/м3 |
8,0 мг/м3 |
— | |
|
Оксид азо та |
от 0 до 30,0 мг/м3 |
3,0 мг/м3 |
10,0 мг/м3 |
— | |
|
Кислород |
от 0 до 30 об. доля, % |
19 об. доля, % |
23 об. доля, % |
— | |
|
Меган (горючие компоненты) |
от 0 до 2,20 об. доля, % (от 0 до 50 % НКПР) |
0,44 об. доля, % (10 % НКПР) |
0,88 об. доля, % (20 % НКПР) |
— |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Время прогрева: | |
|
для всех газоанализаторов, кроме ЭССА-NO, мин, не более |
30 |
|
для ЭССА-NO, ч, не более |
24 |
|
Время установления показаний tq^: | |
|
для измерительных каналов, кроме метана, с, не более |
90 |
|
для измерительных каналов метана, с, не более |
15 |
|
Время срабатывания сигнализации при превышении порога не более |
/ |
|
для измерительных каналов, кроме метана, с, не более |
60 |
|
для измерительных каналов метана, с, не более |
15 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220-зз |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В А: - блоки БС |
6,6 |
|
- блоки ИП (кроме ИП МН-2,5) |
0,6 |
|
- блок ИП МН-2,5 |
2,5 |
|
Габаритные размеры, мм. не более: Блок БИС ЭССА-СО/СН4: - высота - ширина - длина |
210 182 90 |
|
Блок БИС остальные - высота - ширина - длина |
130 |
ft
|
/ Наименование характеристики |
Значение |
|
Блок БС 1 - 8 ИН: | |
|
- высота |
210 |
|
- ширина |
182 |
|
длина |
90 |
|
Блок БС 8 - 16 ИН | |
|
- высота |
210 |
|
ширина |
364 |
|
длина |
90 |
|
Блок ИН: для метановых ИП | |
|
- высота |
НО |
|
- ширина |
100 |
|
- длина |
55 |
|
для остальных ИП | |
|
- высота |
115 |
|
ширина |
115 |
|
- длина |
75 |
|
Блок БР | |
|
- высота |
210 |
|
- ширина |
182 |
|
- длина |
90 |
|
Блок БОИП | |
|
- высота |
210 |
|
- ширина |
110 |
|
- длина |
50 |
|
Блок БОИП с антенной | |
|
- высота |
260 |
|
- ширина |
НО |
|
- длина |
50 |
|
Масса, кг, не более: | |
|
- блок БИС |
1 |
|
- блок БС 1 - 8 ИП |
3 |
|
-блок БС 8- 16 ИП |
5 |
|
- блок ИП |
0,4 |
|
- блок БР |
3 |
|
- блок БОИП |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °C | |
|
БИС, БС, БР, БОИП |
от 0 до 45; |
|
ИП |
от -30 до +45; |
|
- относительная влажность воздуха, % |
от 30 до 95 (неконденсируемая); |
|
- атмосферное давление, кПа |
от 84 до 106,7; |
|
- уровень индустриальных радиопомех, воздействующих на газоанализатор, не должен | |
|
превышать величин, предусмотренных "Радиопомехи индустриальные. Электроустройства, | |
|
эксплуатируемые вне жилых домов. Предприятия на выделенных территориях или в отдельных | |
|
зданиях. Допустимые значения. Методы измерения" (нормы 8-95). ____ | |
|
Средний срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч |
1 \ |
|
11аимснование характеристики |
Значение |
|
iciieiii. чащи 1 ы оболочки: блоки БИС. БС 1 -8 ИИ. БС8- 16ИП, БР, БОИП |
1Р40 |
|
блок И11 |
IP54 |
Знак утверждения типа
наносится на лицевую панель блока сигнализации или блока измерения и сигнализации методом печати на лазерном принтере на самоклеющейся пленке с последующим ламинированием и на титульные листы Руководства по эксплуатации ЯРКГ 1.550.001- (ОХ) РЭ.
Комплектность
Гоблина 6 - Комплектность газоанализатора ЭССА - СО-ХХХ*, ЭССА - СО-ХХХ* - СЩ/N исполнение МБ
|
11аименованис |
Обозначение |
Количество |
Примечание |
|
Блок измерения и сигнализации (БИС) |
ЯРКГ 2.840.012 ЯРКГ 2.840.014 |
1 шт. |
ЭССА - СО-ХХХ ЭССА - СО-ХХХ - CH4/N |
|
Измерительный преобразователь МИ - 2,5 |
ЯРКГ 2.840.001-15 |
1 -2 шт. |
Определяется при заказе |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | |
|
Комплект ЗИП |
Согласно ЯРКГ 1.550.001 ЗИП | ||
|
11аснорт |
ЯРКГ 1.550.001 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЯРКГ 1.550.001 РЭ |
1 экз. | |
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
*ХХХ - диапазон измерения.
Таблица 7 - Комплектность газоанализаторов ЭССА - СВ-ХХХ*, ЭССА - NO?, ЭССА-ЩЗ, ЭССА - SO2, ЭССА - Оз, ЭССА - О2 исполнение МБ
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок измерения и сигнализации (БИС) |
ЯРКГ 2.840.012 |
1 шт. | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | |
|
Комплект ЗИП |
согласно ЯРКГ 1.550.001 ЗИП | ||
|
Паспорт |
ЯРКГ 1.550.001-01 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-01 РЭ |
1 экз. | |
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
*ХХХ - диапазон измерения.
Таблица 8 - Комплектность газоанализаторов ЭССА - СВ-ХХ*, ЭССА - NO2, ЭССА-НзБ, ЭССА - SO2, ЭССА - О3, ЭССА - О2> ЭССА-СО-ХХХ* исполнение МБ/РК
|
Наименование |
Обозначение |
Количество |
Примечание | |
|
Блок измерения и сигнализации (БИС) с радиопередатчиком |
ЯРКГ 2.840.037 |
1 шт. | ||
|
Переносной блок отображения информации БОИП |
ЯРКГ 2.003.001 |
1 экз. |
U \ С". -.■./• | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
согласно ЯРКГ 1.550.001 ЗИП |
\\ V'"1 |
|
А " Наименование |
Обозначение |
Количество |
Примечание | |
|
Комплект ЗИП |
1 экз. | |||
|
Паспорт |
ЯРКГ 1.550.001-04 ПС |
1 экз. | ||
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-04 РЭ |
1 экз. | ||
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. | ||
*ХХ, XXX - диапазон измерения.
Таблица 9 - Комплектность газоанализаторов ЭССА - K-(XXX)*/N исполнение БС/(И)/(Р)/СК)/ (Н), кроме ЭССА - СО/СН4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок сигнализации БС |
ЯРКГ 2.087.002 ЯРКГ 2.087.016 ЯРКГ 2.087.016-15 ЯРКГ 2.087.016-29 ЯРКГ 2.087.016-08 |
1 шт. |
Согласно исполнению |
|
Измерительный преобразователь ИП |
ЯРКГ 2.840.001 |
1-16 шт. определяется при заказе | |
|
Блок сопряжения с компьютером БСК с адаптером 5 В |
ЯРКГ 5.106.001 |
определяется при заказе |
Один БСК обслуживает от 1 до 250 БС для числа каналов не более 8, до 125 БС для числа каналов от 9 при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м |
|
Блок реле БР |
ЯРКГ 6.672.005 |
определяется при заказе |
Один БР обслуживает от 1 до 4 измерительных каналов |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | |
|
Комплект ЗИП |
согласно ЯРКГ 1.550.001 ЗИП | ||
|
Паспорт |
ЯРКГ 1.550.001-02ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-02РЭ |
1 экз. | |
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
*ХХХ - диапазон измерения.
Таблица 10 - Комплектность газоанализаторов ЭССА -NH3 /N-З исполнение БС/(И)/(Р)/(СК)/(Н)
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок сигнализации БС |
ЯРКГ 2.087.010 ЯРКГ 2.087.017 ЯРКГ 2.087.017-15 ЯРКГ 2.087.030 ЯРКГ 2.087.017-08 |
1 шт. |
Согласно исполнению |
|
Измерительный преобразователь ИП |
ЯРКГ 2.840.001-02 |
1-16 шт. определяется при заказе |
fl - \ II \\ \ П —ДА'иУСЬ / |
|
Лист № 10 Всего листов 12 | ||||
|
\ - -Наименование |
Обозначение |
Количество |
Примечание | |
|
Блок сопряжения с компьютером БСК с адаптером 5 В |
ЯРКГ 5.106.001 |
определяется при заказе |
Один БСК обслуживает от 1 до 250 БС с ИП не более 8, до 125 БС с ИП 9 если длина линии связи между БС и БСК не превышает 1000 м | |
|
Блок реле БР |
ЯРКГ6.672.005 |
определяется при заказе |
Один БР обслуживает от 1 до 4 измерительны? каналов | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | ||
|
Комплект ЗИП |
Согласно ЯРКГ 1.550.001 ЗИП | |||
|
Паспорт |
ЯРКГ 1.550.001-03ПС |
1 экз. | ||
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-ОЗРЭ |
1 экз. | ||
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. | ||
|
Таблица 11 - Комплектность г СН4 исполнение БС/(И)/(Р)/(С |
азоанализаторов ЭССА-К)/(Н) |
СО-ХХХ*, ЭССА-СНд, ЭССА-СО-ХХХ*/ | ||
|
Наименование |
Обозначение |
Количество |
Примечание | |
|
Блок сигнализации БС |
ЯРКГ 2.087.015 ЯРКГ 2.087.018 ЯРКГ 2.087.018-15 ЯРКГ 2.087.031 ЯРКГ 2.087.015-08 ЯРКГ 2.087.018-08 |
1 шт. |
Согласно исполнению | |
|
Измерительный преобразователь ИП СО |
ЯРКГ 2.840.001 |
1-16 шт. определяется при заказе | ||
|
Измерительный преобразователь ИП СН4 |
ЯРКГ 2.840.001-16 | |||
|
Блок сопряжения с компьютером БСК с адаптером 5 В |
ЯРКГ 5.106.001 |
определяется при заказе |
Один БСК обслуживает от 1 до 250 БС с ИП не более 8, до 125 БС с ИП 9 если длина линии связи между БС и БСК не превышает 1000 м | |
|
Блок реле БР |
ЯРКГ 6.672.005 |
определяется при заказе |
Один БР обслуживает от 1 до 4 измерительных каналов | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | ||
|
Комплект ЗИП |
Согласно ЯРКГ 1.550.001 ЗИП | |||
|
Паспорт |
ЯРКГ 1.550.001-05ПС |
1 экз. | ||
|
Руководство по эксплуатации |
ЯРКГ 1.55О.ОО1-О5РЭ |
1 экз. | ||
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
К 1 | |
*ХХХ - диапазон измерения.
Ллица 12 - Комплектность газоанализаторов 3CCA-K-(XXX)*/N исполнение БС/РК
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок сигнализации БС с радиопередатчиком |
ЯРКГ 2.087.031 |
1 шт. | |
|
Измерительный преобразователь |
ЯРКГ 2.840.001 |
1-16 шт. определяется при заказе | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | |
|
Комплект ЗИП |
Согласно ЯРКГ 1.550.001 ЗИП | ||
|
Переносной блок отображения информации БОИП |
ЯРКГ 2.003.001 |
1 | |
|
Паспорт |
ЯРКГ 1.550.001-06 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-06 РЭ |
1 экз. | |
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
*ХХХ - диапазон измерения
Таблица 13 - Комплектность газоанализаторов ЭСС А исполнение ИП
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измерительный преобразователь |
ЯРКГ 2.840.001 |
определяется при заказе | |
|
Ведомость ЗИП |
ЯРКГ 1.550.001 ЗИП |
1 экз. | |
|
Комплект ЗИП |
Согласно ЯРКГ 1.550.001 ЗИП | ||
|
Паспорт |
ЯРКГ 1.550.001-08 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЯРКГ 1.550.001-08 РЭ |
1 экз. | |
|
Методика поверки |
ЯРКГ 1.550.001 МП с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу ЯРКГ 1.550.001 МП "Газоанализаторы ЭССА. Методика поверки", с изменением № 1, утвержденному ФГУП "ВНИИМС" 01 ноября 2016 г.
Основные средства поверки:
- ГСО-ПГС 10530-2014, 10537-2014, 10538-2014, 8739-2006, 10547-2014, 9604-2010, 10545-2014, пределы допускаемой относительной погрешности ±(5-7) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт газоанализатора (первичная) или на свидетельство о поверке (периодическая).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические
УСЛОВИЯ" ^-5===^
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологиче^цхАтррцессов.
Общие технические условия" ft l\bj уд
ГОСТ 8.578-2014 "ГСП. Государственная поверочная схема для средств измерений?соЭер-жания компонентов в газовых средах V \ z
I.
ГОСТ 12.1.005-88 "Общие санитарно-гигиенические требования к воздуху рабочей зоны" Технические условия ЯРКЕ 1.550.001 ТУ (ТУ 4215-002-11269194-08)
Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательные метрологических требований к ним, в том числе показателей точности"
Другие Газоанализаторы
