Газоанализаторы КОЛИОН-1
| Номер в ГРСИ РФ: | РБ 03 09 1885 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «БАП «Хромдет-Экология», г. Москва |
|
Описание типа РБ 03 09 1885 20 [2016-03-05]
rb-03-09-1885-20_2016-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2020-07-07]
rb-03-09-1885-20_2020-07-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2008-11-10]
rb-03-09-1885-20_2008-11-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2012-02-03]
rb-03-09-1885-20_2012-02-03.pdf
|
Скачать |
Газоанализаторы КОЛИОН-1 (переносные и стационарные модели) предназначены для измерения концентрации газообразных веществ в воздухе или других газах и сигнализации о превышении заданных уровней.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1885 20 |
| Наименование | Газоанализаторы КОЛИОН-1 |
| Год регистрации | 2020 |
| Номер сертификата | 13505 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2024-09-23 |
| Получатель сертификата | ООО "БАП "Хромдет-Экология", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "БАП "Хромдет-Экология"
Адрес: 107005, г. Москва, Плетешковский пер., 22
Контакты: тел./факс (095)150-83-30, 923-00-52
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь по каналам измерения концентрации пропана, оксида углерода, сероводорода, диоксида азота и кислорода, объемной доли метана при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ (раздел 2); остальные каналы обеспечены при наличии соответствующих ГСО, допущенных к применению в установленном порядке. |
| Методика поверки | Поверка проводится по методике поверки ЯКРГ2. 840. 003МП (приложение к руководствам по эксплуатации ЯРКГ 2.480.003-01..-10РЭ, ЯРКГ 2.840.003 РЭ2) утвержденной в 2009 г. |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №05-12); ООО "БАП "Хромдет-Экология", г. Москва, РФ (аттестат аккредитации - № RA.RU.312548, шифр поверительного клейма- ДПТ) (НТК №05-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 1885 20 [2016-03-05]
rb-03-09-1885-20_2016-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2020-07-07]
rb-03-09-1885-20_2020-07-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2008-11-10]
rb-03-09-1885-20_2008-11-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1885 20 [2012-02-03]
rb-03-09-1885-20_2012-02-03.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы КОЛИОН-1 (переносные и стационарные модели) предназначены для измерения концентрации газообразных веществ в воздухе или других газах и сигнализации о превышении заданных уровней.
Газоанализаторы осуществляют:
- измерение массовой концентрации или объемной доли компонента если в воздухе присутствует один компонент или содержание других компонентов пренебрежимо мало;
- измерение суммарной массовой концентрации или суммарной объемной доли загрязнителей, если в воздухе присутствует смесь компонентов;
- индикацию текущих значений массовой концентрации или объемной доли измеряемых веществ;
- световую и звуковую (для переносных моделей) сигнализацию при превышении заданной пороговой концентрации (порога) для каждого из измеряемых веществ, кроме кислорода, и о выходе концентрации кислорода за пределы заданных порогов (верхнего и нижнего);
- формирование релейных сигналов при превышении измеряемой концентрацией заданных порогов (для стационарных моделей).
Описание
Газоанализаторы КОЛИОН-1 выпускаются в виде стационарных и переносных моделей, отличающихся типами детекторов, количеством измерительных каналов (детекторов), диапазоном измерений, электропитанием, видом взрывозащиты (таблица 1).
Переносные модели и стационарная модель КОЛИОН-1 А-01 С выпускаются в одноблочном исполнении. Переносные модели имеют встроенный блок аккумуляторов. Стационарная модель КОЛИОН-1 А-01 С может дополнительно комплектоваться блоком реле (БР)
Стационарные модели КОЛИОН-1 В-01 С и КОЛИОН-1 В-ОЗС состоят из трех блоков: блока измерительного (БИ), блока побудителя расхода (БПР), встроенного в БИ, блока питания и выходных сигналов (БПВС) с электропитанием от сети переменного тока напряжением 220 В.
Принцип действия газоанализаторов основан на измерении концентрации веществ фото-ионизационным (ФИД), термокаталитическим (ТКД) и электрохимическими (ЭХД) детекторами.
ФИД всех моделей газоанализаторов, за исключением КОЛИОН-1 В-06, предназначен для измерения концентрации органических и неорганических веществ, с энергией ионизации ниже 10,64 эВ. ФИД модели КОЛИОН-1 В-06 предназначен для измерения концентрации пропана, метанола, формальдегида и других веществ с энергией ионизации ниже 11, 8 эВ.
ТКД предназначен для измерение объемной доли метана и других горючих газов.
ЭХД предназначены для селективного измерения концентрации оксида углерода, сероводорода, диоксида азота и кислорода.
Газоанализаторы КОЛИОН-1 относятся к индивидуально градуированным средствам измерения. Градуировка ФИД производится по государственным стандартным образцам и аттестованным по РМГ 60-2003 газовым смесям (ГСО/ПГС с относительной погрешностью определения концентрации не более ±7%), по согласованию с заказчиком и указывается в паспорте на газоанализатор.
По устойчивости к механическим воздействиям, по защищенности от воздействия окружающей среды газоанализаторы соответствуют ГОСТ 14254-96. По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализатор относится.^ группе В1. Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150-69.
документов,
Маркировка взрывозащиты газоанализаторов КОЛИОН-1 приведена в таблице 1. Таблица 1
|
Переносные модели | |
|
КОЛИОН-1В |
lExibllBT4 |
|
КОЛИОН-1 В-02 | |
|
КОЛИОН-1 В-ОЗ | |
|
КОЛИОН-1 В-04 | |
|
КОЛИОН-1 В-05 | |
|
КОЛИОН-1 В-06 | |
|
КОЛИОН-1 В-07 | |
|
КОЛИОН-1 В-21 |
1 ExibdIIBT4 X |
|
КОЛИОН-1 В-22 | |
|
КОЛИОН-1 В-23 | |
|
КОЛИОН-1 В-24 | |
|
КОЛИОН-1 В-25 | |
|
КОЛИОН-1 В-26 | |
|
К ОЛИОН-1В-27 | |
|
Стационарные модели | |
|
КОЛИОН-1В-01С, КОЛИОН-1В-ОЗС |
• |
|
Блоки БИ, БПР |
1 ExibllBT4 |
|
Блок БПВС |
[Exib]IIB |
|
КОЛИОН-1А-01С |
Без средств взрывозащиты |

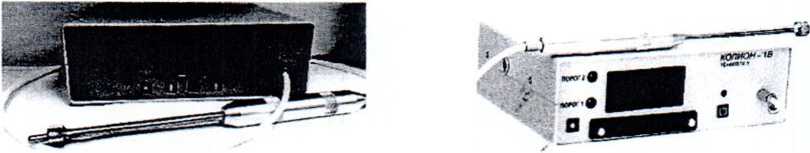

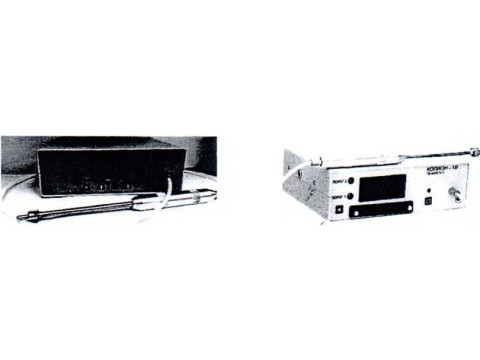

Рис. 1 Фотография внешнего вида газоанализатора КОЛИОН - 1В - переносные модели.
Рис.2. Фотография внешнего вида газоанализатора КОЛИОН-1В-01С, БИ.
Рис. 3. Фотография внешнего вида газоанализатора КОЛИОН-1 В-01 С, БИ.
Рис. 4. Фотография внешнего вида газоанализаторов КОЛИОН-01В-01С и КОЛИОН-1В-03С, БПВС.
Государственный DPerml
\ гс-сл убликм Беларусь / \Дм докумввтоу/
Рис.5. Фотография внешнего вида газоанализатора КОЛИОН-1 А-01 С.
Рис.6. Фотография внешнего вида газоанализатора БР КОЛИОН-1 А-01 С.
Технические характеристики
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведе ны в таблице 1.
1
|
Модель газоанализатора |
Детектор |
Измеряемый компонент |
Диапазон измерений, массовая концентрация, мг/м3 |
Пределы допускаемой основной погрешности измерений, % | |
|
приведенная |
относительная | ||||
|
КОЛИОН-1В |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
±15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
КОЛИОН-1В-02 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
± 15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
эхд |
оксид углерода |
от 0 до 20 |
± 15 |
- | |
|
св.20 до 300 |
- |
± 15 | |||
|
КОЛИОН-1В-ОЗ |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
± 15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
эхд |
сероводород |
от 0 до 10 |
± 15 |
- | |
|
св. 10 до 30 |
- |
±15 | |||
|
КОЛИОН-1В-04 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
± 15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
эхд |
диоксид азота |
от 0 до 2 |
± 15 |
- | |
|
св. 2 до 10 |
- |
± 15 | |||
|
колион-1В-05 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
± 15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
эхд |
кислород |
от 0 до 30 об. доля, % |
±3,5 | ||
|
Модель газоанализатора |
Детектор ' |
Измеряемый компонент |
|
колион-1В-06 |
ФИД |
газы и пары с энергией ионизации Е< 11,8 эВ |
|
колион-1В-07 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
|
колион-1В-21 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
|
ткд |
метан (другие горючие и взрывоопасные вещества) | |
|
колион-1В-22 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
|
ткд |
метан (другие горючие и взрывоопасные вещества) | |
|
эхд |
оксид углерода | |
|
колион-1В-23 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
|
ткд |
метан (другие горючие и взрывоопасные вещества) | |
|
эхд |
сероводород | |
|
колион-1В-24 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
|
ткд |
метан (другие горючие и взрывоопасные вещества) | |
|
эхд |
кислород |
|
Диапазон измерений, массовая концентрация, мг/м3 |
Пределы допускаемой основной погрешности измерений, % | ||
|
приведенная |
относительная | ||
|
от 0 до 10 |
± 15 |
- | |
|
св. 10 до 5000 |
- |
±15 | |
|
от 0 до 100 |
± 15 |
- | |
|
св. 100 до 5000 |
- |
± 15 | |
|
от 0 до 50 |
±20 |
- | |
|
св. 50 до 2000 |
- |
±20 | |
|
от 0 до 2,2 об. доля, % от 0 до 50% НКПР |
± 10 | ||
|
от 0 до 50 |
±20 |
- | |
|
св. 50 до 2000 |
- |
±20 | |
|
от 0 до 2,2 об. доля, % от 0 до 50% НКПР. |
± 10 | ||
|
от 0 до 10 |
±20 |
- | |
|
св. 20 до 3Q0 |
- |
±20 | |
|
от 0 до 50 |
±20 |
- | |
|
св. 50 до 2000 |
- |
±20 | |
|
от 0 до 2,2 об. доля, % от 0 до 50% НКПР |
± 10 |
- | |
|
от 0 до 10 |
±20 |
- | |
|
св. 10 до 30 |
- |
±20 | |
|
от 0 до 50 |
±20 |
- | |
|
св. 50 до 2000 |
- |
±20 | |
|
от 0 до 2,2 об. доля, % от 0 до 50% НКПР |
±10 | ||
|
от 0 до 30 об. доля, % |
±3,5 | ||
|
№ \ \\ | |||
|
Модель газоанализатора |
Детектор 1 |
Измеряемый компонент |
Диапазон изме- 1 рений, массовая 1 концентрация, мг/м3 |
Пределы допускаемой основной погрешности измерений, % | |
|
приведенная |
относительная | ||||
|
КОЛИОН-1В-25 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 50 |
±20 |
- |
|
св. 50 до 2000 |
- |
±20 | |||
|
ткд |
метан (другие горючие и взрывоопасные вещества) |
от 0 до 2,2 об. доля. % от 0 до 50 % НКПР |
± 10 | ||
|
эхд |
кислород |
от 0 до 30 об. доля,% |
±3,5 |
- | |
|
эхд |
сероводород |
от 0 до 10 |
±20 |
- | |
|
св. 10 до 30 |
- |
±20 | |||
|
КОЛИОН-1В-26 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 50 |
±20 |
- |
|
св. 50 до 2000 |
- |
±20 | |||
|
ткд |
метан (другие горючие и взрывоопасные вещества) |
от 0 до 2,2 об. доля, % от 0 до 50 % НКПР |
± 10 1 | ||
|
эхд |
кислород |
от 0 до 30 об. доля, % |
±3,5 |
• | |
|
эхд |
оксид углерода |
от 0 до 20 |
±20 |
- | |
|
св. 20 до 300 |
- |
±20 | |||
|
КОЛИОН-1В-27 |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 50 |
±20 |
- |
|
св. 50 до 2000 |
- |
±20 | |||
|
ткд |
метан (другие горючие и взрывоопасные вещества) |
от 0 до 2,2 об. доля, % от 0 до 50% НКПР |
± 10 | ||
|
эхд |
сероводород |
от 0 до 10 |
±20 |
- | |
|
св. 10 до 30 |
- |
±20 | |||
|
эхд |
оксид углерода |
от 0 до 20 |
±20 |
- | |
|
св. 20 до 300 |
- |
±20 | |||
|
КОЛИОН-1А-01С* |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 св. 10 до 100 |
±15 |
±15 |
|
от 0 до 10 св. 10 до 2000 |
± 15 |
± 15 | |||
|
от 0 до 0,5 об. доля, % по гексану |
±10 |
- | |||
|
Модель газоанализатора |
Детектор |
Измеряемый компонент |
Диапазон измерений, массовая концентрация, мг/м3 |
Пределы допускаемой основной погрешности измерений, % | |
|
приведенная |
относительная | ||||
|
КОЛИОН-1 В-01 С* |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 |
± 15 |
- |
|
св. 10 до 2000 |
- |
± 15 | |||
|
от 0 до 0,5 об. доля, % по гексану |
± 10 |
- | |||
|
КОЛИОН-1В-03С* |
ФИД |
газы и пары с энергией ионизации Е< 10,64 эВ |
от 0 до 10 св. 10 до 2000 |
± 15 |
± 15 |
|
ЭХД |
сероводород |
от Одо 10 св. 10 до 30 |
± 15 |
± 15 | |
W-----------------------------------
стационарные модели.
Предел допускаемой дополнительной погрешности в долях основной погрешности (Д):
- от изменения температуры на каждые 10 °C от значения 20 °C (в диапазоне от минус 0,5Д 35 °C до плюс 45 °C), не более
- от изменения давления (от 84 до 106,7) кПа, не более 0,ЗД
- от изменения относительной влажности на каждые 10 % относительно 20 %, не более 0,2Д Время выхода на режим:
для переносных газоанализаторов, мин, не более
для стационарных моделей газоанализаторов, мин, не более
Время установления показаний Zo,g:
для ФИД, с, не более
для ТКД, с, не более
для ЭХД, с, не более
Время срабатывания сигнализации при превышении порога,-с, не более
Допускаемое изменение выходного сигнала за 8 часов непрерывной работы перенос- ± ОДД ных газоанализаторов, не более
Продолжительность непрерывной работы переносных газоанализаторов до разрядки 8 ч блока аккумуляторов составляет, не менее
Допускаемое изменение выходного сигнала за 7 суток непрерывной работы стацио- ± 0,5Д нарных газоанализаторов, не более
Масса, габаритные размеры и потребляемая мощность газоанализаторов приведены в таблице 2.
Таблица 2
|
Модель газоанализатора |
Наименование блока |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В-А, не более |
|
КОЛИОН-1В КОЛИОН-1В-02 КОЛИОН-1В-03 КОЛИОН-1В-04 КОЛИОН-1В-05 КОЛИОН-1В-06 КОЛИОН-1В-07 |
210x190x90 |
1,5 |
1,5 |
|
Модель газоанализатора |
Наименование блока |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В А, не более |
|
КОЛИОН-1В-21 КОЛИОН-1В-22 КОЛИОН-1В-23 КОЛИОН-1В-24 КОЛИОН-1В-25 КОЛИОН-1В-26 КОЛИОН-1В-27 | ||||
|
КОЛИОН-1А-01С |
300x250x150 |
4 |
10 | |
|
КОЛИОН-1В-01С КОЛИОН-1В-ОЗС |
Блок измерительный (БИ) |
220x220x100 |
1,5 |
10 |
|
Блок питания и выходных сигналов (БПВС) |
210x165x100 |
1,5 |
Условия эксплуатации:
- температура окружающего воздуха, °C
от минус 30 до плюс 45;
от 84 до 106,7;
от 30 до 90.
2
10000
1
6
- атмосферное давление, кПа
- относительная влажность окружающего воздуха при 25 °C (без конденсации влаги), %
- средний срок службы:
ЭХД, лет, не менее
лампа ФИД, ч, не менее
ТКД, год, не менее
- средний срок службы, лет, не менее
Знак утверждения типа
наносится на лицевую панель газоанализатора методом печати на лазерном принтере на самоклеющейся пленке с последующим ламинированием, и на титульные листы документации.
Комплектность
Комплект поставки газоанализаторов в зависимости от модели приведены в таблицах 3-13.
Газоанализатор КОЛИОН-1В
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.019 |
1 |
|
Пробоотборник |
ЯРКТ 30.0030.014 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
1 |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840. 003-01ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003-01 РЭ |
1х~Л. |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
Газоанализатор КОЛИОН-1В-02
Таблица 4
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.023 |
1 |
|
Пробоотборник |
ЯРКГ 30.0030.014 |
1 |
|
Пробоотборник |
ЯРКГ 30.0030.014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
1 |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003 - 04ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 04РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
1 |
Газоанализатор КОЛИОН-1В-03
Таблица 5
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.023-01 |
1 |
|
Пробоотборник* |
ЯРКГ 30.0030.014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.47 Г.001 |
1 |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003-05 ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003-05РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
1 |
Газоанализатор КОЛИОН-1В-04
Таблица 6
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.023-02 |
1 |
|
Пробоотборник* |
ЯРКГ 30.0030.014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
-- |
|
Наименование |
Обозначение |
Количество, шт. |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
I |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003 - 07ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 07РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
1 |
Г азоанализатор КОЛИОН-1 В-05
Таблица 7
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.030 |
1 |
|
Пробоотборник |
ЯРКГ 30.0030.014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
1 |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
I |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003 - 08ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 08РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003 ДЛ |
1 |
Газоанализатор КОЛИОН-1 В-06
Таблица 8
|
Наименование |
Обозначение |
Количество шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2 840.031 |
1 |
|
Пробоотборник |
ЯРКГ 30. 0030. 014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
1 |
|
Фильтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003 - 09ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 09РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
1 |
Газоанализатор КОЛИОН-1 В-07
Таблица 9
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.032 |
1 |
|
Пробоотборник |
ЯРКГ 30.0030.014 |
1 |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
БПС 0-0,35 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.001 |
1 |
|
Фил ьтр-поглотитель |
ЯРКГ 5.886.008 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840.003-10 ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 10РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003 01ДЛ |
1 |
Газоанализатор КОЛИОН-1 А-01С
Таблица 10
|
Наименование |
Обозначение (тип) |
Количество, шт. |
|
Газоанализатор |
ЯРКГ 2.840.003-02 |
1 |
|
Блок реле |
ЯРКГ 5.422.074-01 |
Определяется при заказе |
|
ЯРКГ 5.422.074* |
Определяется при заказе | |
|
Трубка фторопластовая ф4, 2x1 |
- |
1 м |
|
Микронасос |
ANR 20020 147 ASF THOMAS |
1 |
|
Фильтр-поглотитель контурный |
ЯРКГ 5.886.011 |
1 |
|
Фильтр-поглотитель контрольный |
ЯРКГ 5.886.008 |
1 |
|
Фильтр противопылевой |
ЯРКГ 74.0015.059 |
4 |
|
Трубка |
ЯРКГ 6.453.006 |
1 |
|
Паспорт |
ЯРКГ 2.840.003-02ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003-02РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003-02ДЛ |
1 |
* для газоанализатора с устройством принудительной подачи пробы ПРУС-1
Газоанализатор КОЛИОН-1В-01С
Таблица 11
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.021 |
1 |
|
Блок питания и выходных сигналов (БПВС) |
ЯРКГ 2.087.007 |
1 |
|
Блок побудителя расхода (БПР) |
ЯРКГ 2.961.002 |
1 |
|
Пробоотборник |
ЯРКГ 6.453.002 |
По отдельному заказу |
|
Трубопровод |
ЯРКГ 8.626.015 |
По отдельному заказу |
|
Фильтр |
ЯРКГ 740015.059 |
По отдельному заказу |
|
Розетка с кожухом |
ОНЦ - РГ - 09 - 4/14 |
2 |
|
Розетка с кожухом |
РС4 | |
|
Розетка с кожухом |
РС7 |
/ И |
|
Наименование |
Обозначение |
Количество, шт. |
|
Упаковка |
ЯРКГ 4.471.002 |
1 |
|
Паспорт |
ЯРКГ 2.840.003 - ОЗПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - ОЗРЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003ДЛ |
1 |
Газоанализатор КОЛИОН-1В-ОЗС
Таблица 12
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ) |
ЯРКГ 2.840.022 |
1 |
|
Блок питания и выходных сигналов (БПВС) |
ЯРКГ 2.087.007 |
1 |
|
Блок побудителя расхода (БПР) |
ЯРКГ 2.961.002 |
1 |
|
Пробоотборник |
ЯРКГ 6.453.002 |
По отдельному заказу |
|
Трубопровод |
ЯРКГ 8.626.015 |
По отдельному заказу |
|
Фильтр |
ЯРКГ 740015 059 |
По отдельному заказу |
|
Розетка с кожухом |
ОНЦ - РГ - 09 - 4/14 |
2 |
|
Розетка с кожухом |
РС4 |
1 |
|
Розетка с кожухом |
РС7 |
1 |
|
Упаковка |
ЯРКГ 4.471.002 |
1 |
|
Паспорт |
ЯРКГ 2.840.003 - 06ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 - 06РЭ |
1 |
|
Методика поверки |
ЯРКГ 2.840.003 -01ДЛ |
1 |
Газоанализаторы КОЛИОН-1В-21, КОЛИОН-1В-22, КОЛИОН-1В-23, КОЛИОН-1 В-24, КОЛИОН-1 В-25, КОЛИОН-1 В-26, КОЛИОН-1 В-27
Таблица 13
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный (БИ): КОЛИОН-1 В-21 КОЛИОН-1 В-22 КОЛИОН-1 В-23 КОЛИОН-1 В-24 КОЛИОН-1 В-25 КОЛИОН-1 В-26 КОЛИОН-1 В-27 |
ЯРКГ 2.840.038 ЯРКГ 2.840.038-01- ЯРКГ 2.840.038-02 ЯРКГ 2.840.038-03 ЯРКГ 2.840.038-04 ЯРКГ 2.840.038-05 ЯРКГ 2.840.038-06 |
I |
|
Пробоотборник |
ЯРКГ 6.457.001 |
1 |
|
Трубка соединительная |
ЯРКГ 8.626.037 |
1 |
|
Фильтр противопылевой |
ЯРКГ 740015.059 |
4 |
|
Зарядное устройство |
W 10-9-1,3 |
1 |
|
Сумка-укладка |
ЯРКГ 4.471.002 |
1 |
|
Фильтр-обнулитель |
ЯРКГ 5.886.015 |
1 |
|
Заглушка |
ЯРКГ 8.658.003 |
1 |
|
Втулка силиконовая |
ЯРКГ 8.626.038 |
1 |
|
Удлинитель пробоотборника |
ЯРКГ 30.0030.018 |
По отдельному заказу |
|
Устройство для защиты детектора |
ЯРКГ5.886.009 |
По отдельному заказу |
|
Планшет |
ЯРКГ 4.160.001 |
По отдельному заказу |
|
Насадка фильтрующая |
ЯРКГ 5.886.010 |
По отдельному заказу |
|
Ротаметр |
РМА-0.063 ГУЭ |
По отдельному заказу |
|
Паспорт |
ЯРКГ 2.840. 003 ПС2 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Руководство по эксплуатации |
ЯРКГ 2.840.003 РЭ2 |
1 |
|
Методика поверки |
ЯРКГ 2.840.003 ДЛ2 |
1 |
Поверка
осуществляется по документу ЯКРГ2.840.003МП "Газоанализаторы КОЛИОН-1. Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 23 декабря 2009 г. и являющемуся Приложением к Руководствам по эксплуатации ЯРКГ 2.840.003-01 ...-10РЭ, ЯРКГ 2.840.003 РЭ2. Средства поверки:
- динамический генератор газовых смесей ГГС-ОЗ-ОЗ, ШДЕК.418313.001 ТУ;
- комплект ГСО-ПГС (ТУ 6-16-2956-04) № 3814-87 (CO/N2), № 7926-2001 (NHj/воздух), № 4431-88 (H2S/N2), № 4028-87 (NO2/N2), № 6343-92 (СгНд/воздух), № 3970-87 (CjHg/воздух); № 6343-92;
- газовые смеси в баллонах под давлением по МИ 2590-2002 (ФГУП "ВНИИМ им. Менделеева") С4Н|о/воздух (06.01.633), С^Н 14/воздух, с пределами допускаемой относительной погрешности ± 7 %;
- парофазный источник газовых смесей (ПИГС) (ТУ 4215-001-20810646-99) - ПИГС-У-08 (гексан) с пределами допускаемой относительной погрешности ± 7 %;
- поверочный нулевой газ (ПНГ) по ТУ 6-21-5-82.
Сведения о методах измерений
приведены в руководствах по эксплуатации "Газоанализаторы КОЛИОН-1".
Нормативные документы
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Технические условия ТУ 4215-007-11269194-06.
Рекомендации к применению
- при выполнении работ по обеспечению безопасных условий и охраны труда.
Другие Газоанализаторы
