Термопреобразователи сопротивления технические ТСТП, ТСТМ
| Номер в ГРСИ РФ: | РБ 03 10 7551 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "НПК ПРИБОРИСТ", г. Протвино, Московская обл. |
|
Описание типа РБ 03 10 7551 20 [2020-05-20]
rb-03-10-7551-20_2020-05-20.pdf
|
Скачать |
Термопреобразователи сопротивления технические ТСТП, ТСТМ предназначены для измерений температуры газообразных, жидких (не агрессивных к материалу оболочки) сред, сыпучих и твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7551 20 |
| Наименование | Термопреобразователи сопротивления технические ТСТП, ТСТМ |
| Год регистрации | 2020 |
| Номер сертификата | 13397 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2024-10-04 |
| Получатель сертификата | ООО "НПК Приборист", г. Протвино Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПК ПРИБОРИСТ"
Адрес: 142281, г. Протвино, Московской обл., Заводской проезд, 8А
Контакты: Тел.: +7 (4967) 75-53-63, факс: +7 (4967) 31-14-65, E-mail: info@priborist-npk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
| Признание поверки | Первичная при выпуске из производства (термпопреобразователей сопротивления с диапазоном измерений температуры от 0°С до плюс 180°С): ООО "НПК Приборист", г. Протвино Московской обл., РФ (аттестат аккредитации - №РОСС RU.0001.310358, шифр поверительного клейма- ГПК). Первичная при выпуске из производства (термпопреобразователей сопротивления с диапазоном измерений температуры от минус 50°С до 0°С): Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма-МА) (НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 10 7551 20 [2020-05-20]
rb-03-10-7551-20_2020-05-20.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления технические ТСТП, ТСТМ предназначены для измерений температуры газообразных, жидких (не агрессивных к материалу оболочки) сред, сыпучих и твердых тел.
Описание
Принцип действия термопреобразователей сопротивления технических ТСТП. ТСТМ (далее - ТСТП. ТСТМ) основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры. Номинальные статические характеристики (НСХ) преобразования по ГОСТ 6651-2009. Схема соединения внутренних проводников двухпроводная, трехпроводная или четырехпроводная. Помимо материала ЧЭ (в ТСТП платина, в ТСТМ - медь) модификации ТСТП, ТСТМ различаются конструкцией защитной арматуры и способом крепления, классом допуска и диапазоном измеряемой температуры.

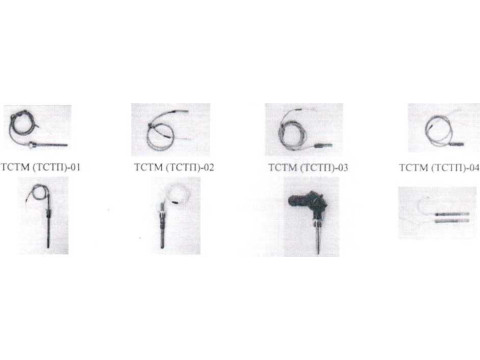

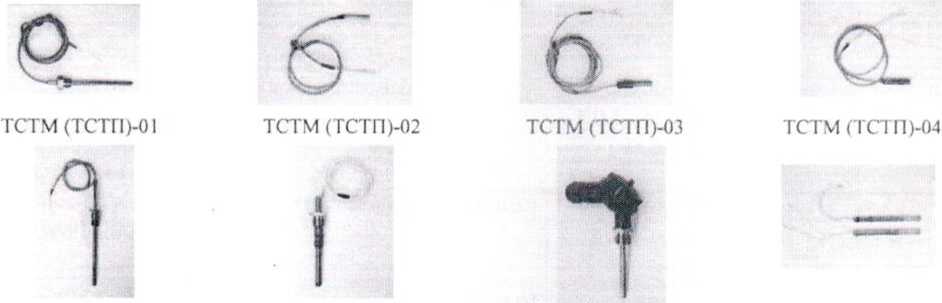

Общий вид различных модификаций ТСТП, ТСТМ представлен на рисунке 1.
ТСТМ (ТСТП)-05
ТСТМ (ТСТП)-Об
ТСТМ (ТСТП)-07
ТСТМ (TCTID-09
ТСТМ (ТСТП)-13
ТСТМ (ТСТПЕ24
1 до
ТСТМ (ТСТП)-11
ТСТМ (ТСТП)-15
ТСТМ (ТСТП)-17
ТСТМ (ТСТПЗ-25
ТСТМ (ТСТП)-16
Рисунок 1 - Общий вид различных модификаций ТСТП, ТСТМ
МП. ТСТМ выпускаю гея в защитном металлическом корпусе (кожухе) цилиндриче-оугольной и in плоской формы. Кожух с ЧЭ и выводами засыпается окисью алюми-ыо магния или ннюлнястся кремнийор! аничеекой пастой (в зависимости от рабочей ры). Материал корпуса К III. ГС ГМ - коррозионно-стойкая сталь 08XI8III0I. OX 1811 ЮТ или латунь J163
ГС ГП. ТСТМ присваиваются условные обозначения, схема которых приведена на рисунке 2.
|
ТС ГП. ТСТМ |
- |
Коне тру к-гивиое исполнение согласно РЭ |
- |
ПСХ по ГОСТ 6651-2006 |
- |
Класс допуска по ГОСТ 6651-2009 |
• |
Схема соединения внутренних проводников |
- |
Длина монтажной части, мм |
- |
Обозначение технических условий |
Рисунок 2 - Схема условных обозначений ГСП . ГС ГМ
Пломбирование ГС ГП. ТСТМ не предусмотрено.
Про) раммнос обеспечение отсутствует.
Meipo.ioi ичсские и технические характеристики
Таблица I - Метрологические характерно и к i।
|
1 Именование характеристики |
Значение |
|
Условное обозначение 11СХ по 1 ()С Г 6651 -2009 |
50М. 100М. 50П. 100П. 500П. 1000П. Pt 50. Pt 100. Pt 500. Pl 1000 |
|
Классы допуска по 1 ОС Г 6651 -2009 |
А. В. С |
|
11ределы допускаемой абсолютной погрешносiи по ГОСТ 6651 -2009. °C |
+((),!5+0.002 |/|) - Класс A ±(0.3+0.005 |/|) - Класс В ±(0.6+0,01 И)-Класс С |
|
Диапазоны измерений температуры в зависимости от класса допуска. °C - для всех модификаций, кроме ТС ГМ-1 1. ТСТП-11 -для ГС ГМ-1 1. ТСТП-11 |
от -50 до >• 140 (для класса А) от 50 до • 160 (для класса В) от 50 до +180 (для класса С) от 0 до +50 (для всех классов) |
Таблица 2 Основные технические характеристики
|
1 {аименование характерно ики |
Значение |
|
Электрическое сопротивтонне изоляции между электрической цепью чувствительною элемента и защитной арматурой. МОм. не менее - при тем пера ту ре от +15 до +35 °C - при температуре от +100 до +180 С |
100 20 |
|
Номинальный измерительный ток. мА - для Ro=5O Ом. Ro= 100 Ом - для Ro=5OO Ом - для Ro=1000 Ом |
1.0 0.2 0.1 |
|
Минимальная глубина iioi ружения для всех ТС 111. ТС I М кроме модификаций (-02. -03. -04. -09). мм. не менее - при длине монтажной части до 12<> мм вк поч - при длине монтажной части св. 120 до 500 мм включ. |- при длине мошажной части св. 500 мм____________ |
11 /ЯК L ц + >> |
Устойчивость к механическим воздействиям по ГОС! Р 52031-2008
Степень wnui 1 ы oi в tai и и iii.hu по I oi l 14254 -.У н 5
Всрояшоси. беинка niuii район,i >.а 4()l)00 ч
[Средний срок службы, лет, нс менее __
Значение
от 40 до * 70 от_-55 до +70 №
IP55
0.95
8
Габ.типа 3 Гехнические харакгеристаки в зависимости от мо.щфикапни
|
М о ди ф икания ТСТМ. ТСТГ1 |
Диаметр защитного корпуса, мм |
Длина с выводами, мм |
Масса, кг |
|
ГСТМ-01. 1 СТ! 1-01 |
8 |
от 620 до 1040 |
от 0.14 до 0.40 |
|
ГСГМ-02. 1С И1-02 |
от 1 20 до 1600 |
oi 0.01 до 0.04 | |
|
ТСГМ-03. ГСП 1-03 |
5 |
от 120 до 1600 |
от 0.01 до 0.04 |
|
ТСТМ-04. ГСП 1-04 |
8 |
от 470 до 4970 |
от 0.04 до 0.11 |
|
ТСТМ-05, ТСТ11-05 |
9 |
от 100 до 400 |
от 0.14 до 0.30 |
|
ТСТМ-06. ГСП 1-06 |
9 |
от 60 до 320 |
от 0.12 до 0.28 |
|
ТСТМ-07, ТСТП-07 |
8 |
от 80 до 500 |
от 0,24 до 0.39 |
|
ГСТМ-08. 1 СП 1-08 |
Плоские, s 2 |
20.100.120 |
от 0.05 ло 0.10 |
|
ТСТМ-09. ТСТП-09 |
Прямоут О.1Ы1ЫС. 20-30>5 |
130 |
0.05 |
|
ТСТМ-К). ГСТП-10 |
6 |
130 |
0.13 |
|
ТСТМ-11. ТСТП-1 1 |
10 |
Oi 80 до 500 |
0.10 |
|
ТСТМ-12, ТСТП-12 |
10 |
от 80 до 500 |
от 0.24 до 0.39 |
|
ТСТМ-13. ТСТП-13 |
10 |
от 80 до 500 |
от 0.1 5 до 0.25 |
|
ТСТМ-14. ТСТП-14 |
8 |
о г 80 до 500 |
от 0.15 до 0.25 |
|
ТСТМ-15, ГСП 1-15 |
8 |
от 80 до 500 |
от 0.15 до 0.25 |
|
ТСТМ-16. ГСП 1-16 |
6 |
от 60 до 500 |
от 0.20 до 0.25 |
|
ТСТМ-1 7. ГСП 1-1 7 |
11 л ос кие. 5=2 |
170.190 |
от 0,05 до 0.1 5 |
|
ГСТМ-24. ТСТП-24 |
12 |
160 |
0.36 |
|
ГСТМ-25. ГСП 1-25 |
10 |
140 |
0.30 |
|
ТСГМ-26. ТСТП-26 |
6 |
250 |
007 |
1пак утверждения типа
наносится типографским способом на паспорт ГС ГП. ГС 1 М и на шильдик на корпусе или кабеле.
Комплектное!ь средства измерений
ом н.тек । ность средства
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления гехниче-ский 1(111. ГСТМ |
Модификация в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
ППК-ООЗ-31846771 РЭ |
1 экз. на партию |
|
Паспорт_________________ |
НПК-003-31846771 ПС |
1 экз. |
Поверка
осуществляется по документу ГОС I 8.461-2009 «ГСП. Гермопр© из плагины, мели и никеля. Методика поверки» энные средства поверки:
©йротивления
йрмостаты переливные прецизионные Till 1-1 (регистрационный номер в Федеральном {ионном фонде 33744-07);
‘Э^эблаС^^теРмомегРы сопротивления платиновые вибропрочные эталонные II Г( В (регистраци-ТТнный номер в Федеральном информационном фонде 32777-06);
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наноси гея в паспорт при первичной поверке и на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном докумен те.
Нормативные и гехнические доку менты, ус1анав.тиваю1пие (рсбовання к гсрмопрсобра-ювагелям сопротивления техническим Т( TH, ТСТМ
I ОСТ 6651-2009 I СИ. Термопреобразователи сопротивления из платины, меди и никеля Общие технические требования и методы испытаний
ГОС 1 I’ 52931-2008 Приборы контроля и регулирования технологических процессов Общие технические условия
4211-003-31846771-2009 Термопреобразователи сопротивления технические ТС ГП. ТСТМ. Технические условия
II и (ПОВИТСЛЬ
Общество с о) раниченной ответел венноеп.ю «HI 11< Приборист»
(ООО «ПИК Приборист»)
Адрес: 142281. Московская обл. г. Протвино, Заводской проезд. 8А
Телефон: +7 (4967) 75-53-63. факс +7 (4967) 31-14-65
E-mail: info и priborist-npk.ru
Web-сайт: www.priborisl-npk.ru
Испыта тельный цен ■ р
Федеральное бюджетное учреждение «Государственный pei иональный центр стандарти-зации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418. г. Москва. Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00. +7 (499) 129-19-11. факс: +7 (499) 124-99-96
E-mail: infofarostest.ru
Web-сайт: www. rosiest. ru
Регистрационный номер RA.RI 3106.39 в Реестре аккредитованных лип в области обеспечения единства измерений Росаккрелитации.
Заместитель
Руковолителя Федерального агентства по техническому регулированию и метрологии
ПРОШНУРОВАНО,
ПРОНУМЕРОВАНО
И СКРЕ: Л г 'ЕЧУГЬЮ
ЛИСТОВ(А)
