Термопреобразователи сопротивления платиновые ТСП-Н
| Номер в ГРСИ РФ: | РБ 03 10 0494 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "ИНТЭП", г. Новополоцк, Витебская обл. |
|
Описание типа РБ 03 10 0494 20 [2017-03-02]
rb-03-10-0494-20_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2012-03-30]
rb-03-10-0494-20_2012-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2008-09-30]
rb-03-10-0494-20_2008-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2021-02-18]
rb-03-10-0494-20_2021-02-18.pdf
|
Скачать |
Термопреобразователи сопротивления платиновые ТСП-Н (далее ТС), предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0494 20 |
| Наименование | Термопреобразователи сопротивления платиновые ТСП-Н |
| Год регистрации | 2020 |
| Номер сертификата | 13940 |
| Дата регистрации | 2020-12-24 |
| Срок действия | 2025-12-24 |
| Получатель сертификата | ООО "ИНТЭП", г. Новополоцк Витебской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ИНТЭП"
Адрес: ул. Армейская, 62, 211502, г. Новополоцк
Контакты: (0214) 51-57-47 / (0214) 51-54-45 / Intep@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24/48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. Для темопреобразователей сопротивления платиновых ТСП-Н с диапазоном измеряемых температур от минус 50 °С до 180 °С МПИ не более 48 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 0494 20 [2017-03-02]
rb-03-10-0494-20_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2012-03-30]
rb-03-10-0494-20_2012-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2008-09-30]
rb-03-10-0494-20_2008-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0494 20 [2021-02-18]
rb-03-10-0494-20_2021-02-18.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые ТСП-Н (далее ТС), предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред.
ГС применяются в приборах учета, в системах контроля и автоматического регулирования различного назначения и могут использоваться в различных отраслях народного хозяйства
Описание
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.
ТС выпускаются в защитном металлическом кожухе. Кожух с чувствительным элементом и выводами засыпается окисью алюминия, магния или заполняется кремнийорганической пастой (в зависимости от рабочей температуры).
Электрические схемы внутренних соединений ТС соответствуют ГОСТ 6651.
Все конструкция ТС имеют место для опломбирования.
Конструкция термопреобразователей - неразборная (неремонтопригодная).
Конструктивные исполнения ТС различаются номинальной статической характеристикой (НСХ) преобразования, классом допуска, длиной монтажной части, количеством рабочих чувствительных элементов, диапазоном измеряемых температур, материалом, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.

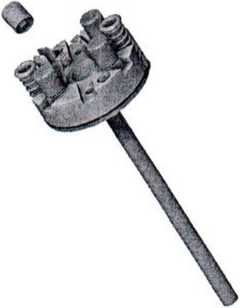

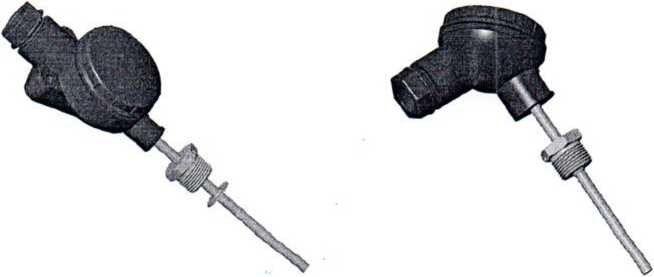

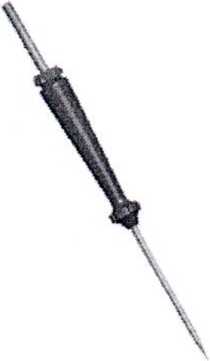

Внешний вид ТС каждого исполнения приведен на рисунках 1 - 7.
Схема пломбировки ТС приведена на рисунках 8, 9. Поверительное клеймо наносится на паспорт.
Рисунок 1 Внешний вид ТС исполнения 1 (тип PL кабель)
Рисунок 3 Внешний вид ТС исполнения 3 (тип DL головка)
Рисунок 4 Внешний вид ТС исполнения 5 (тип PL головка)
Рисунок 2 Внешний вид ТС исполнения 2 (тип DL головка)
Рисунок 6 Внешний вид ТС исполнения 7 (тип PL головка)
Рисунок 7 Внешний вид ТС исполнения 8 (тип PL кабель)
Рисунок 5 Внешний вид ТС исполнения 6 (тип DS кабель)

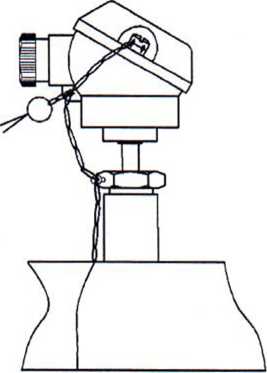

Рисунок 9 Схема пломбировки ТС (тип DL головка)

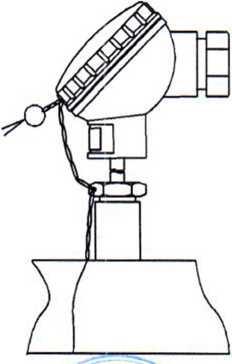

Рисунок 8 Схема пломбировки ТС (тип PL головка)
|
Описание типа средства измерений |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Значение номинальной статической характеристики (НСХ) по ГОСТ 6651: |
Pt5O; PtlOO; Pt500; PtlOOO; 100П. |
|
Класс допуска по ГОСТ 6651: |
AA; A; B. |
Пределы допускаемого отклонения от НСХ, °C:
|
- класс AA: - класс A: |
±(0,1 +0,0017-|t|); ± (0,15 + 0,002-|t|); |
|
- класс В: |
± (0,3 + 0,005-|t|), где t - измеряемая температура. |
Диапазоны измеряемых температур, °C:
|
- класс AA: |
от минус 50 до плюс 180; |
|
- класс A: |
от минус 200 до плюс 650; |
|
- класс В: |
от минус 200 до плюс 850. |
|
Температурный коэффициент термопреобразователей сопротивления а по ГОСТ 6651, °C'1: Схема внутренних соединений по ГОСТ 6651: |
0,00385; 0,00391. двухпроводная; две двухпроводных; трехпроводная; четырехпроводная |
Номинальное значение измерительного тока, не более, мА, для НСХ:
|
Pt50: |
2,0; |
|
PtlOO, 100П: |
1,0; |
|
Pt500: |
0,2; |
|
PtlOOO: |
0,1. |
|
Время термической реакции не более, с: Длина монтажной части, мм: |
20. от 27,5 до 3150. |
|
Минимальная глубина погружения не более, мм: |
(L + 5D), где L - длина чувствительного элемента, D - диаметр монтажной части |
|
Диаметр монтажной части, мм: |
3;4;5;6; 7; 8; 10. |
|
Материал защитной арматуры: |
сталь 12Х18Н10Т. |
|
Рабочее давление, МПа: |
0,63; 1,6; 4,0. |
|
Группа климатического исполнения по ГОСТ 12997: |
ДЗ. |
|
Устойчивость к механическим воздействиям по ГОСТ 12997: |
N2. |
|
Степень защиты по ГОСТ 14254: |
IP 65. |
|
Средний срок службы не менее, лет: |
10. |
Габаритные размеры и масса ТС зависят от длины монтажной части, диаметра защитного кожуха и типа соединительной головки.
Знак утверждения типа// /ЧЖ U |
Знак утверждения типа наносится способом термопечати на бирку, прикрепленную к каждому ТС, а также типографским способом на паспорт комплекта.
Комплектность
В комплект поставки входят:
- термопреобразователь сопротивления платиновый ТСП-Н 1 шт;
- паспорт ТНИВ.405111.001 ПС 1 шт.;
- гильза защитная 1 шт.*;
- бобышка 1 шт.*;
- руководство по эксплуатации ТНИВ.405111.001 РЭ 1 шт.*
- упаковка.
* - по заказу потребителя.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.»
ТУ BY 300044107.001-2006 «Термопреобразователи сопротивления платиновые ТСП-Н».
Заключение
Термопреобразователи сопротивления платиновые ТСП-Н соответствуют требованиям ГОСТ 6651-2009, ТУ BY 300044107.001-2006.
Для термопреобразователей сопротивления ТСП-Н, применяемых в сфере законодательной метрологии, межповерочный интервал:
- для Республики Беларусь: не более 24 месяцев; для термопреобразователей с диапазоном измеряемых температур от минус 50 °C до плюс 180 °C не более 48 месяцев;
- для поставок на экспорт: не более 24 месяцев; для термопреобразователей с диапазоном измеряемых температур от минус 50 °C до плюс 180 °C не более 60 месяцев.
Государственные приемочные испытания проведены:
РУП «Витебский ЦСМС»,
210015 г. Витебск, ул. Б. Хмельницкого, 20, тел/факс: (0212) 42-68-04.
Аттестат аккредитации № BY/112 02.6.0.0003
