Термопреобразователи сопротивления ДТС
| Номер в ГРСИ РФ: | РБ 03 10 4993 21 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
Термопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4993 21 |
| Наименование | Термопреобразователи сопротивления ДТС |
| Год регистрации | 2021 |
| Номер сертификата | 14190 |
| Дата регистрации | 2021-06-01 |
| Срок действия | 2025-02-17 |
| Получатель сертификата | ООО "Производственное Объединение ОВЕН", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Производственное Объединение ОВЕН"
Адрес: 2-я ул. Энтузиастов, д. 5, корп. 5, г. Москва, 111024
Контакты: тел. (495) 221-60-64; факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009 (для термопреобразователей без нормирующих преобразователей), по методике КУВФ.405210.003МП, утвержденной в 2009 г. (для исполнений со встроенным нормирующим преобразователем). |
| Признание поверки | Первичная при выпуске из производства: ООО "Производственное Объединение ОВЕН" (номер реестра - №1436, шифр поверительного клейма - ВПН)(НТК №10-12); ООО "Завод №423", г. Богородицк Тульской обл., Россия (аттестат аккредитации - №РОСС RU.0001.310261, шифр поверительного клейма - ГМД)(НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 10 4993 21 [2013-01-17]
rb-03-10-4993-21_2013-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4993 21 [2016-05-23]
rb-03-10-4993-21_2016-05-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4993 21 [2021-10-01]
rb-03-10-4993-21_2021-10-01.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.
Описание
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) при изменении температуры. Величина изменения электрического сопротивления определяется типом материала ЧЭ и величиной изменения температуры.
ЧЭ ТС выполнен из металлической проволоки или в виде напыленной на подложку плёнки.
Для защиты от механических воздействий ЧЭ помещен в защитную арматуру.
ТС изготавливаются в различных модификациях моделей ХХ4 и моделей ХХ5, отли-чающихся друг от друга конструктивным исполнением, типом НСХ, количеством ЧЭ в корпусе, диапазоном измеряемых температур, способом контакта с измеряемой средой. ТС изготавливаются с кабельным выводом или с коммутационной головкой.
ТС выпускаются в общепромышленном и во взрывозащищенном исполнении.
В коммутационную головку ТС могут устанавливаться нормирующие преобразователи (НП), предназначенные для преобразования измеренной ЧЭ температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 с возможностью наложения частотно-модулированного сигнала HART-протокола.
Фотографии общего вида ТС приведены на рисунках 1-3.

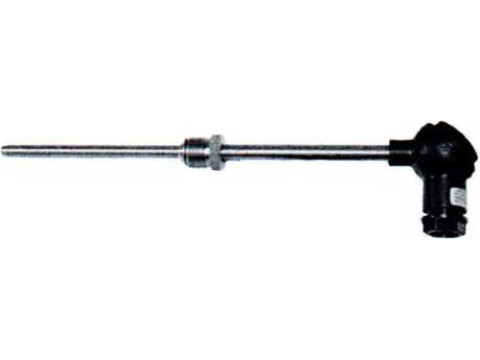

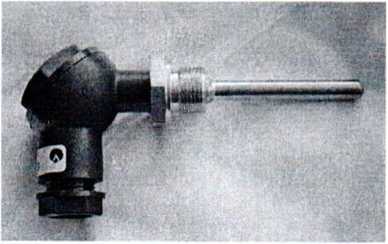

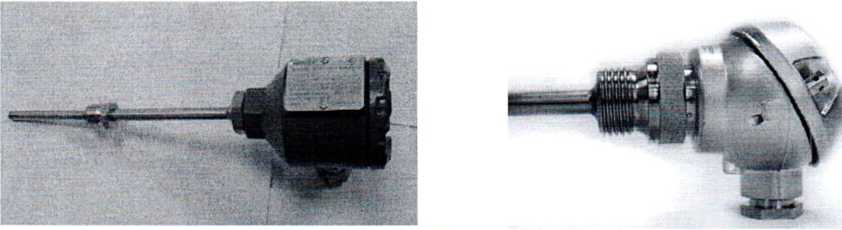

Рисунок 1 - Общий вид термопреобразователей сопротивления с клеммными головками модели ХХ5
WUWUAAAAAA/WT

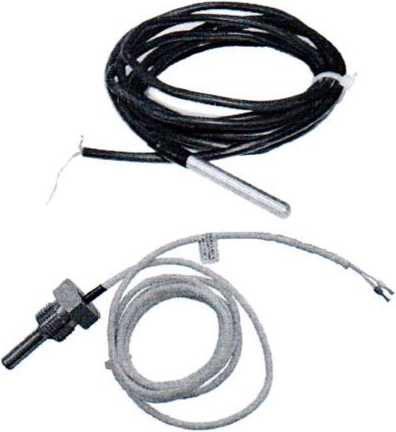

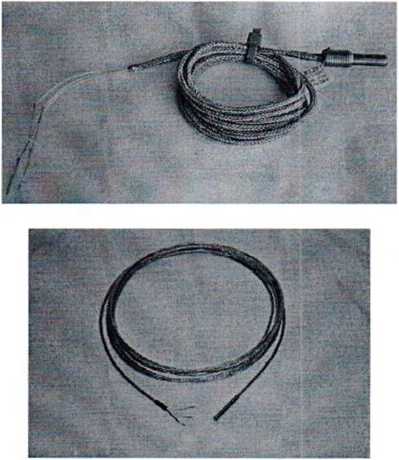

Рисунок 2 - Общий вид термопреобразователей сопротивления с кабельными выводами модели ХХ4

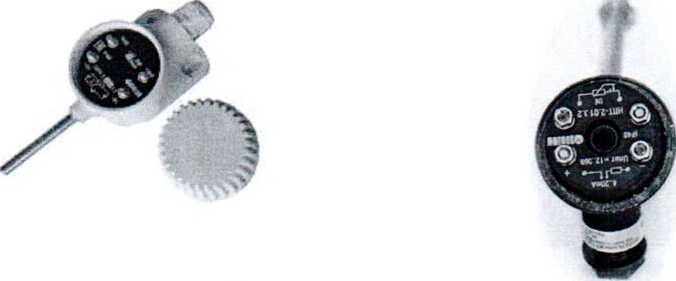

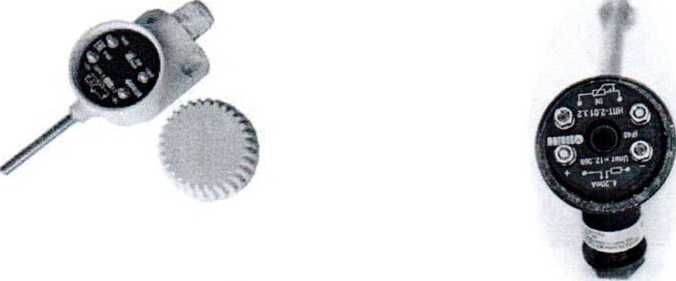

Рисунок 3 - Общий вид термопреобразователей сопротивления со встроенным нормирующим преобразователем
Пломбирование ТС не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) нормирующего преобразователя ТС (только для ТС со встроенным НП) состоит из встроенной в корпус средства измерений «Термопреобразователи сопротивления ДТС» части ПО.
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО представлены в таблицах 1-4.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02 v2 00.hex |
|
Номер версии (идентификационный номер) ПО( * |
2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
НПТЗ ПО 1.06.hex |
|
Номер версии (идентификационный номер) ПО(,) |
1.6 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА |
|
Идентификационное наименование ПО |
tok.bin |
|
Номер версии (идентификационный номер) ПО( , |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
PR 4-20 мА + HART |
|
Идентификационное наименование ПО |
hart.bin |
|
Номер версии (идентификационный номер) ПО(’’ |
6.13.1002 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Таблица 5
|
Класс допуска по ГОСТ 6651-2009 |
Допуск по ГОСТ 6651-2009, °C (t - значение измеряемой температуры), °C |
Диапазон измерений температуры (1), °C | ||
|
Платиновый ТС, ЧЭ |
Медный ТС. ЧЭ |
Никелевый ТС, ЧЭ | ||
|
А W 0.15 F0.15 |
±(0,15+0,002|t|) |
от -100 до +450 |
от -50 до +100 |
- |
|
В W 0.3 F0.3 |
±(0,3+0,005 |t|) |
от -196 до +660 |
от -50 до +200 |
- |
|
С W 0.6 F0.6 |
±(0.6+0,01 |t|) |
от -196 до +660 |
от -180 до +200 |
от -60 до +180 |
Примечание:
11' Указаны предельные значения. Конкретный диапазон, в зависимости от типа применяемого чувствительного элемента, материала защитной арматуры и наличия НП, указан в паспорте и на шильдике ТС.
Таблица 6
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
Диапазон измерений температуры термопреобразователей сопротивления с НП, °СС) |
от -50 до +100; от 0 до +100; от 0 до +150; от 0 до +200; от 0 до +250; от 0 до +300; от 0 до +400; от 0 до +500; от -50 до +500; от 0 до +600; от 0 до +650 |
от -50 до +50; от 0 до +100; от 0 до +150; от -50 до +150; от -50 до +180 |
от -60 до +50; от 0 до +100; от 0 до +150; от -60 до +150; от -60 до +180 |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
50;100;500; 1000 | ||
|
Пределы допускаемой основной приведенной погрешности термопреобразователей сопротивления с унифицированным сигналом, % (от диапазона измерений) |
±0,25; ±0,5 |
±0,5; ±1,0 |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности ТС со встроенным НП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности |
0,2 | ||
|
Наименование характеристики |
Значение характеристики в зависимости от модификации ТС | ||
|
для ТС с платиновыми ЧЭ |
для ТС с медными ЧЭ |
для ТС с никелевыми ЧЭ | |
|
Нормальные условия применения узлов коммутации - температура окружающей среды, °C - относительная влажность воздуха, %, не более - атмосферное давление, % |
от+ 10 до +30 95 от 66 (84,0 для ТС с НП) до 106,7 | ||
|
Рабочие условия применения узлов коммутации - температура окружающей среды, °C - относительная влажность воздуха, %, не более - атмосферное давление, % |
от -60 до +85 95 от 66 (84,0 для ТС с НП) до 106,7 | ||
|
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °C и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 | ||
|
Диаметр защитной арматуры, мм |
от 3 до 20 | ||
|
Длина монтажной части, мм |
от 20 до 2000 | ||
|
Масса, г |
от 14 до 700 | ||
|
Напряжение питания со встроенным НП, В |
от 12 до 36 | ||
|
Средняя наработка ТС до отказа, ч, не менее: - для платиновых ТС, работающих в диапазоне температур от -196 до -50 °C и от +250 до +450 °C включ. - для платиновых ТС, работающих в диапазоне температур св. +450 до +660 °C - для медных ТС, работающих в диапазоне температур от -180 до +200 °C - для никелевых ТС, работающих в диапазоне температур от -160 до +180 °C |
40000 8000 15000 15000 | ||
|
Средний срок службы, лет, не менее |
10 | ||
|
Степень защищенности узлов коммутации ТС от воздействия окружающей среды в соответствии с ГОСТ 14254-2015 |
IP54,1Р65,IP67 | ||
|
Устойчивость к воздействию синусоидальных колебаний в соответствии с ГОСТ Р 52931-2008 - ТС без монтажных элементов (в гладкой защитной арматуре) - остальные ТС |
V2 N2 | ||
|
Примечание: * ’Допускается выпускать ТС и с другими диапазонами измерений, лежащими в границах диапазона от -50 до +650 °C, но при этом, минимальный интервал диапазона измерений не должен быть ниже +100 °C. | |||
Знак утверждения типа
наносится на корпус ТС при помощи наклейки или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
Согласно ТУ |
В соответствии с заказом |
|
Паспорт |
КУВФ.405210.003ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405210.003РЭ |
1 экз. |
|
Методика поверки |
КУВФ.4052 Ю.ООЗМП |
На партию изделий при поставке в один адрес |
Поверка
осуществляется:
- по ГОСТ 8.461-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» - для ТС без нормирующих преобразователей;
- по Инструкции КУВФ.405210.003 МП «Термометры сопротивления ДТС со встроенным нормирующим преобразователем. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИ-ИМС», в декабре 2009 г. - для ТС со встроенным нормирующим преобразователем.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 (Регистрационный № 20580-00);
Вольтметры универсальные В7-46 (Регистрационный № 11204-88);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится при первичной поверке на паспорт и(или) свидетельство о поверке; при периодической - свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 4211-023-46526536-2009 «Тсрмопрсобразователи сопротивления ДТС. Технические условия»
