Термопреобразователи с унифицированным выходным сигналом ТСМУ 014, ТСПУ 014, ТСМУ 015, ТСПУ 015
| Номер в ГРСИ РФ: | РБ 03 10 5531 22 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ЗАО СКБ «Термоприбор», г. Москва |
Описание: принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры. Изменение электрического сопротивления материала ЧЭ преобразуется нормирующим измерительным преобразователем (далее по тексту - ИП) в изменение выходного токового сигнала. У ТС со встроенным в клеммную головку цифровым дисплеем (далее по тексту - ЦД) одновременно с изменением выходного токового сигнала происходит изменение индицируемой на экране ЦД измеряемой температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5531 22 |
| Наименование | Термопреобразователи с унифицированным выходным сигналом ТСМУ 014, ТСПУ 014, ТСМУ 015, ТСПУ 015 |
| Год регистрации | 2022 |
| Номер сертификата | 14796 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-06-24 |
| Получатель сертификата | ЗАО СКБ «Термоприбор», г. Москва , Российская Федерация |
Производитель / Заявитель
ЗАО СКБ «Термоприбор»
Адрес: 115201, Москва, ул. Котляковская, д.6, стр.8
Контакты: тел./факс: (495) 513-42-51, 513-47-76, 513-44-38, info@termopribor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | поверку термопреобразователей, в т.ч. находящихся в эксплуатации, проводить по р. 3.4 «Методика поверки» РГАЖ 0.282.001.01 РЭ (2020) «Термопреобразователи с унифицированным выходным сигналом ТСМУ 014, ТСПУ 014, ТСМУ 015, ТСПУ 015. Руководство по эксплуатации». |
| Признание поверки | Первичная при выпуске из производства: ЗАО СКБ "Термоприбор" (аттестат аккредитации - №RA.RU.311833, шифр поверительного клейма - ВЫХ)(НТК №10-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 5531 22 [2017-10-03]
rb-03-10-5531-22_2017-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5531 22 [2015-01-29]
rb-03-10-5531-22_2015-01-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5531 22 [2022-01-24]
rb-03-10-5531-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры. Изменение электрического сопротивления материала ЧЭ преобразуется нормирующим измерительным преобразователем (далее по тексту - ИП) в изменение выходного токового сигнала. У ТС со встроенным в клеммную головку цифровым дисплеем (далее по тексту - ЦД) одновременно с изменением выходного токового сигнала происходит изменение индицируемой на экране ЦД измеряемой температуры.
Температурная зависимость выходного сигнала от измеряемой температуры -линейная.
В зависимости от способа контакта с измеряемой средой изготавливают погружаемые ТС и поверхностные ТС (далее по тексту - ТС.И). Погружаемые ТС имеют модели с соединительным кабелем (далее по тексту - ТС.К) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту -ТСп).
ТС изготавливают в общепромышленном (далее по тексту - ТС-Оп) и во взрывозащищенном (далее по тексту - ТС-Ех) исполнениях.
Взрывозащищенность ТС-Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (для TC-Exd), либо «искробезопасная электрическая цепь «i» (для TC-Exi) или «взрывонепроницаемая оболочка» плюс «искробезопасная электрическая цепь «Ь> (для TC-Exdi).
Все ТС изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008*. Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ТС.OB). '
Для документов,
Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ТС.В).
Модели ТС отличаются друг от друга типом установленного в них ЧЭ, способом контакта с измеряемой средой, видом взрывозащиты, виброустойчивостью, наличием ЦД.
Модели ТС имеют исполнения, отличающиеся друг от друга по диапазону измерений температуры, по конструкции ЧЭ, по виду установочного устройства, по виду крепления соединительного кабеля с клеммной головкой, по устойчивости к возможным протечкам измеряемой среды при разрушении погружаемой части защитного корпуса, по конструкции клеммной головки, по конструкции и материалу защитного корпуса, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по конструкции и длине соединительного кабеля.
ТС состоят из ЧЭ, защитного корпуса с монтажными элементами или без них. клеммной головки или соединительного кабеля и клеммной головки, и ИП. ТС.ИНД в клеммной головке имеют ЦД.
ЧЭ выполнены на основе либо микропровода, либо пленочных терморезисторов, а их токовыводы - на основе либо многожильных проводов во фторопластовой изоляции, либо кабелей КНМСН и КНМСМ.
Защитный корпус погружаемых ТС выполнен либо на основе трубы с приварным дном, либо цельноточеным из нержавеющих сталей 12Х18Н10Т. 10Х17Н13М2Т или аналогичных им, либо кабелей КНМСН, КНМСМ с приварным дном.
Защитный корпус поверхностных ТС выполнен из алюминиевого сплава, или нержавеющей стали, или термостойкого стеклотекстолита с плоским дном или дном, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Клеммная головка ТС выполнена из либо литьевого алюминиевого сплава, либо стеклонаполненного полиамида, либо поликарбоната. В патрубок клеммной головки может быть установлен кабельный ввод, входящий в комплект поставки, или адаптер для установки кабельного ввода потребителя.
Кабельный ввод клеммной головки обеспечивает возможность подключения ТС к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве, кабелем в броне и в металлорукаве или кабелем в трубе.
Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из: оплетки из металлических проволок и фторопластовой трубки;
оплетки из металлических проволок, фторопластовой трубки и в полихлорвиниловой изоляции;
оплетки из металлических проволок, фторопластовой трубки и металлорукава;
оплетки из металлических проволок, фторопластовой трубки и оцинкованного металлорукава;
оплетки из металлических проволок, либо на основе кабелей КНМСН. КНМСМ в металлической оболочке, либо в комбинации указанных материалов.
ИП выполнен в виде отдельного блока и установлен в клеммной головке. ИП имеет зажимы для подсоединения токовыводов ЧЭ и жил кабеля потребителя.
У индикаторных ТС (далее по тексту - ТС.ИНД) в клеммной головке установлен ЦД. ЦД выполнен либо в виде отдельного блока, либо совмещен в одном корпусе с ИП. Фотографии общего вида ТС представлены на рисунках 1 - 9.

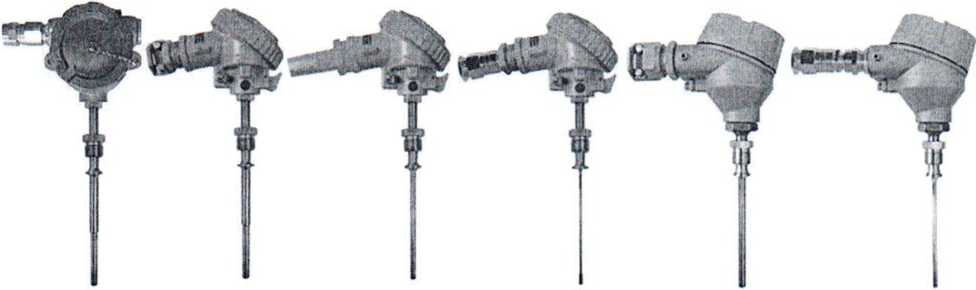

Рисунок 1 - Погружаемые общепромышленные ТС-Оп и взрывозащищенные TC-Exi
Рисунок 2 - Погружаемые кабельные общепромышленные ТС.К-Оп, ТС.К.ИНД-Оп и взрывозащищенные TC.K-Exi, ТС.К.ИНД-Exi

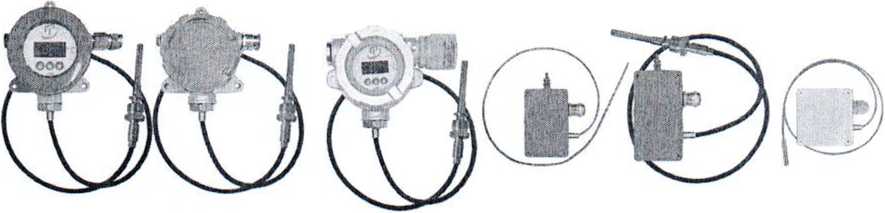

Рисунок 3 - Поверхностные общепромышленные ТС.П-Оп, ТС.П.ИНД-Оп и взрывозащищенные ТС.П-Exi, ТС.П.ИНД-Exi
Рисунок 4 - Общепромышленные ТСп-Оп и взрывозащищенные ТСп-для измерений температуры окружающей среды (воздуха)

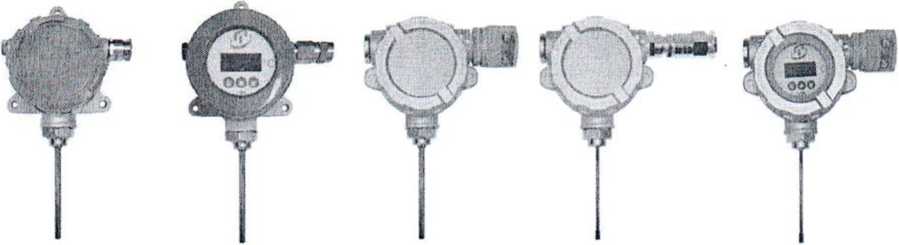

Рисунок 5 - Погружаемые взрывозащищенные TC-Exd, TC-Exdi

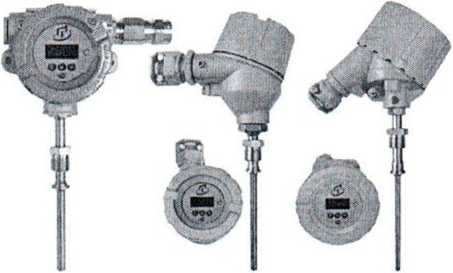

Рисунок 6 - Погружаемые общепромышленные ТС.ИНД-Оп и взрывозащищенные ТС.ИНД-Exd, ТС.ИНД-Exi, ТС.ИНД-Exdi

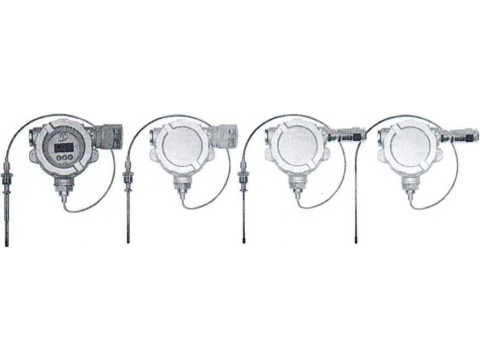

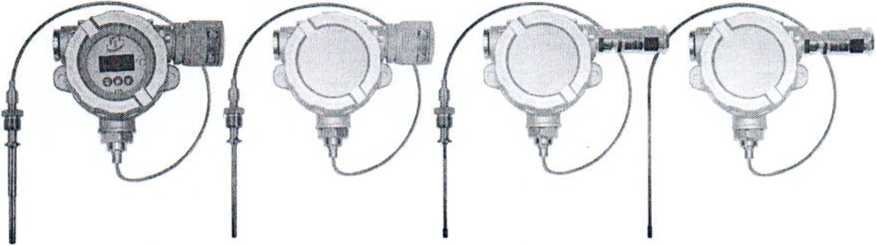

Рисунок 7 - Погружаемые кабельные взрывозащищенные TC.K-Exd, ТС.К.ИНД-Exd, TC.K-Exdi, ТС.К.ИНД-Exdi

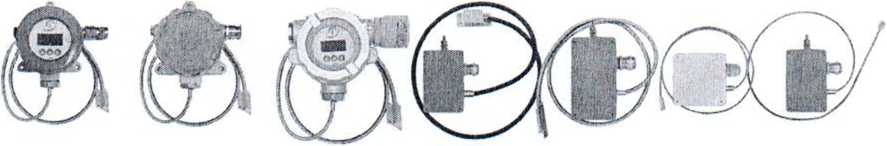

Рисунок 8 - Поверхностные общепромышленные ТС.П.ИНД-Оп и взрывозащищенные ТС.П-Exd, ТС.П-Exi, ТС.П-Exdi, ТС.П.ИНД-
ТС.П.ИНД-Exi, ТС.П.ИНД-Exdi

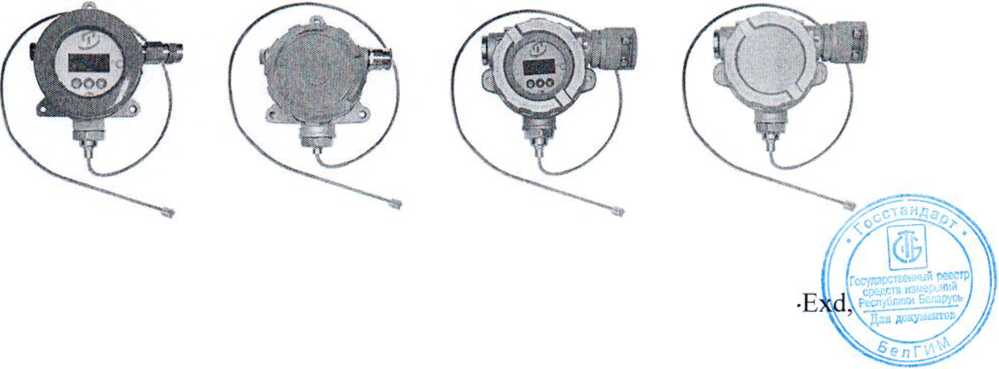

Рисунок 9 - Общепромышленные ТСп.ИНД-Оп и взрывозащищенные TCn-Exd, TCn-Exdi, ТСп.ИНД-Exd, ТСп.ИНД-Exdi для измерений температуры окружающей среды (воздуха)
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | |
|
Диапазоны измерений температуры. °C |
ТСМУ 014. ТСМУ 015 |
ТСПУ 014, ТСПУ015 |
|
от -60 до +50 от -60 до +100 от -60 до +150 от -50 до +50 от -50 до +100 от -50 до +150 от -25 до +25 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +180 |
от -60 до +50 от-60 до+100 от -60 до +150 от -60 до +200 от -50 до +50 от -50 до +100 от -50 до +150 от -50 до +200 от -25 до +25 от 0 до +50 от 0 до +100 от 0 до +150 от 0 до +200 от 0 до +300 от 0 до +400 от 0 до +500 | |
|
Пределы допускаемой основной приведенной погрешности измерений температуры, % (от диапазона измерений) |
±0,25 ±0.5 ±1.0 | |
|
Диапазон унифицированного выходного сигнала, мА |
от 4 до 20 | |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды от (+20 ± 5) °C до любой температуры в диапазоне от -60 °C до +70 °C. на каждые 10 °C изменения температуры окружающей среды. % (от диапазона измерений) |
±0,1 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности индикации значения измеряемой температуры у ТС.ИНД, вызванной изменением температуры окружающей среды от (+20 ± 5) °C до любой температуры в диапазоне от -60 °C до +70 °C на каждые 10 °C изменения температуры окружающей среды, % (от диапазона измерений) |
±0,1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В для всех ТС, кроме TC-Exi. TC-Exdi, ТС.ИНД, ТС.ИНД-Exi,. ТС.ИНД-Exdi для ТС.ИНД для TC-Exi, TC-Exdi для ТС.ИНД-Exi, ТС.ИНД-Exdi |
от 9 до 34 от 15 до 34 от 9 до 28.5 от 15 до 28 |
|
Электрическое сопротивление изоляции для ТС с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ, МОм: в диапазоне температур от +15 °C до +35 °C в диапазоне температур от + 100 °C до +250 °C в диапазоне температур от +251 °C до +450 °C в диапазоне температур от +451 °C до +500 °C |
1 1 1 0.5 |
|
Электрическое сопротивление изоляции для всех ТС. кроме ТС с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН. КНМСМ, МОм: в диапазоне температур от +15 °C до +35 °C в диапазоне температур от + 100 °C до +250 °C в диапазоне температур от +251 °C до +450 °C в диапазоне температур от +451 °C до +500 °C |
20 5 2 0,5 |
|
Время термической реакции то.ез, с, не более (в зависимости от диаметра монтажной части защитного корпуса ТС): 10 мм 8 мм и 10 мм с переходом на 8 мм на длине 40 или 60 мм 10 мм с переходом на 6 мм 10 мм с переходом на 6.5 мм 10 мм с переходом на 4.5 мм 8 мм с переходом на 6 мм 6 мм 5 мм 4 мм 3 мм 2 мм |
15,0 9,0 6.0 6,0 6.0 6.0 6.0 6,0 5,0 4,5 4,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Время термической реакции то.бз ТС.П, с, не более |
20 |
|
Условное давление среды, температуру которой измеряют, МПа |
от 0,4 до 16,0 |
|
Диаметр монтажной части защитного корпуса, мм |
от 2 до 10 |
|
Диаметр установочной поверхности защитного корпуса, мм, не менее |
12 |
|
Длина соединительного кабеля, мм |
от 100 до 20000 |
|
Длина монтажной части защитного корпуса, мм |
от 8 до 20000*" |
|
Масса, г |
от 50 до 3000 |
|
Средняя наработка до отказа, ч, не менее: для ТСПУ 014 с верхним пределом диапазона измерений +200 °C и для ТСМУ 014 с верхним пределом диапазона измерений +150 °C для остальных ТС |
175200 100000 |
|
Средний срок службы, лет, не менее: для ТСПУ 014 с верхним пределом диапазона измерений +200 °C и для ТСМУ 014 с верхним пределом диапазона измерений +150 °C для остальных ТС |
20 12,5 |
|
Условное обозначение вида взрывозащиты ТС |
Exd. Exi. Exdi |
|
Вид взрывозащиты ТС по ТР ТС 012/2011 |
«взры во не про н и цаем ая оболочка», «искробезопасная электрическая цепь «Ь>, «взрывонепроницаемая оболочка»+«искробезопасная электрическая цепь «1» |
|
Вид климатического исполнения ТС по ГОСТ 15150-69 |
01, Ml. М3 |
|
Группа исполнения ТС по ГОСТ Р 52931-2008* диапазоне температур окружающего воздуха от -60 °C до +70 °C |
Д2 |
|
Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
1Р54.1Р65,1Р65/1Р67. 1P65/IP68 |
|
Примечание: '’Для погружаемых ТС с длинами монтажной части свыше 4500 до 20000 мм только для ТС с защитным корпусом на основе кабелей КНМСН. КНМСМ. Для погружаемых ТС типа ТСПУ 014, ТСПУ 015 с верхним пределом диапазона измерений температуры св. +300 °C до +500 °C длина монтажной части не менее 60 мм. | |
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь с унифицированным выходным сигналом ТСМУ 014. ТСПУ 014, ТСМУ 015, ТСПУ 015 |
модель и исполнение - в соответствии с заказом |
1 шт. |
|
Паспорт |
РГАЖ 2.821.014 ПС (для ТС-Оп); РГАЖ 2.821.014.50 ПС (для TC-Exd. TC-Exdi); РГАЖ 2.821.014.100 ПС (для TC-Exi) |
1 шт. |
|
Руководство по эксплуатации (1) |
РГАЖ 0.282.001.01 РЭ |
1 шт. |
|
Габаритный чертеж (1) |
ГЧ |
1 шт. |
|
Примечание: ^Руководство по эксплуатации и габаритный чертеж поставляются в одном экземпляре с первой партией ТС | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по р. 3.4 «Методика поверки» РГАЖ 0.282.001.01 РЭ «Термопреобразователи с унифицированным выходным сигналом ТСМУ 014.
ТСПУ 014, ТСМУ 015, ТСПУ 015. Методика поверки», утвержденной в 2020 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом.
Общие технические требования»;
ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 6651-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
РГАЖ 0.282.001.01 ТУ «Термопреобразователи с унифицированным выходным сигналом ТСМУ 014, ТСМУ 015, ТСПУ 014, ТСПУ 015. Технические условия»; методику поверки:
р. 3.4 «Методика поверки» РГАЖ 0.282.001.01 РЭ «Термопреобразоватеди с унифицированным выходным сигналом ТСМУ 014, ТСПУ 014, ТСМУ 015, ТСПУ 015. Методика поверки»
Идентификация программного обеспечения представлена в таблицах 4, 5.
Таблица 4 - Идентификационные данные ПО ТС.ИНД
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MPLAB |
|
Номер версии ПО. не ниже |
8.85.00.00 |
|
Цифровой идентификатор ПО |
не доступен |
Таблица 5 - Идентификационные данные ПО ТС.ИНД
|
Иде нт и ф и кацио иные дани ы е |
Значение |
|
Идентификационное наименование ПО |
Термоприбор-2М |
|
Номер версии ПО, не ниже |
1 |
|
Цифровой идентификатор ПО |
не доступен |
Программное обеспечение (далее по тексту - ПО) ТС.ИНД состоит из встроенной, метрологически значимой, и автономной частей.
Встроенная часть ПО недоступна пользователю и не подлежат изменению на протяжении всего времени функционирования ТС.ИНД, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014*).
Автономная часть ПО предназначена для взаимодействия с компьютером, не оказывает влияния на метрологические характеристики ИП и служит для конфигурирования, настройки и получения данных измерений в процессе эксплуатации. Метрологически значимая автономная часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
’Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
