Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ
Номер в ГРСИ РФ: | РБ 03 10 7888 21 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Категория: | Термопреобразователи |
Производитель / заявитель: | ООО "ИТеК ББМВ", г. Челябинск |
Описание типа РБ 03 10 7888 21 [2021-07-01]
rb-03-10-7888-21_2021-07-01.pdf
|
Скачать |
Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (далее по тексту -ТС) предназначены для измерения температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТС.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 7888 21 |
Наименование | Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ |
Год регистрации | 2021 |
Номер сертификата | 14017 |
Дата регистрации | 2021-03-16 |
Срок действия | 2025-04-27 |
Получатель сертификата | ООО "ИТеК ББМВ", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИТеК ББМВ"
Адрес: 454138, г. Челябинск,, пр. Победы, 290, корпус А, офис 128
Контакты: (351)742-44-47
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверку проводить по МП-ИНС-005/07-2019 "Термопреобразователи сопротивле-ния ЭнИ-300 ТСП, ЭнИ-300 ТСМ. Методика поверки", ГОСТ 8.461-2009 "СОЕИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки". |
Признание поверки | Первичная Челябинский ЦСМ (аттестат аккредитации - № RA.RU.311503, шифр поверительного клейма - ГА)(Комиссия №34-22). |
Поверители
Скачать
Описание типа РБ 03 10 7888 21 [2021-07-01]
rb-03-10-7888-21_2021-07-01.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (далее по тексту -ТС) предназначены для измерения температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру ТС.
Описание
Принцип работы ТС основан на явлении изменения электрического сопротивления при изменении температуры.
В исполнениях ТС с измерительным преобразователем сигнал от чувствительного элемента (далее по тексту - ЧЭ) преобразуется в токовый сигнал с наложенным на него цифровым сигналом по протоколу HART, либо в цифровой выходной сигнал по протоколу Profibus (РА), или в цифровое значение температуры для получения визуальной информации об измеряемой температуре с применением жидкокристаллического индикатора (далее по тексту -ЖКИ).
ТС имеют модификации и исполнения:
- в зависимости от НСХ;
- по количеству и классу допуска ЧЭ;
- по наличию и виду измерительного преобразователя (далее по тексту-ИП);
- по форме, диаметру и материалу защитной арматуры (при ее наличии), длине монтажной части, по виду присоединения к процессу, по типу корпуса.
ТС состоят из первичного преобразователя температуры - измерительного элемента, включающего один или несколько ЧЭ с НСХ 50П, 100П, Pt 100, Pt500, Pt 1000, 50М, 100М по ГОСТ 6651-2009, изоляцию и металлическую оболочку. Многозонные ТС могут иметь от 2 до 30 конструктивно связанных измерительных элементов.
Измерительный элемент может быть конструктивно выполнен на базе кабеля нагревостойкого с минеральной изоляцией в стальной оболочке. Измерительный элемент может быть помещен в защитную арматуру из металлов или других материалов. ТС могут быть выполнены без корпуса или с корпусом (в том числе выносным), в который устанавливаются клеммные колодки и/или ИП. Цифровая индикация в процессе измерений осуществляется с помощью встраиваемого в корпус ЖКИ.
Конструктивно ТС могут быть выполнены с удлинительными проводами или с разъемами, которые могут быть установлены на измерительном элементе, на защитной арматуре или на удлинительных проводах.
Схема заказа ТС приведена в таблице 1.
Таблица 1 - Схема заказа ТС
№ ячейки |
Параметр |
Код в ячейке в карте заказа |
Описание |
1 |
Тип ТС |
ЭнИ-300 ТСП ЭнИ-300 тем |
Термопреобразователь сопротивления |
2 |
Модификация |
-01,-03,-05,-06,-09,-10 |
Согласно нормативной документации (НД) |
3 |
Вид исполнения |
Не заполнено |
Общепромышленное исполнение |
Ех(х) |
Взрывозащищенное исполнение (согласно НД) | ||
4 |
Тип корпуса |
Не заполнено |
Модификации -03,-09 |
Согласно НД | |||
5 |
-Исполнение защитной арматуры |
Согласно НД |
Модификации -01,-03,-05,-06 |
-Конструктивное исполнение |
Модификации -09 | ||
-Конструктивное исполнение, присоединение к процессу |
Модификации -10 | ||
6 |
-Присоединение к процессу |
Не заполнено |
Модификации -06,-09,-10 |
Согласно НД |
Модификации -01,-05 | ||
-Присоединение к процессу или тип разъема |
Согласно НД |
Модификации -03 | |
7 |
-Материал погружаемой части |
Согласно НД | |
-Материал изоляции удлинительного кабеля |
Согласно НД |
Модификации -03 | |
8 |
Количество зон |
Не заполнено |
Модификации -01,-03,-05, -06,-09, |
От 2 до 30 |
Модификация -10 | ||
9 |
-Длина монтажной части, мм |
Согласно НД |
Модификации -01,-03,-05, -06,-09 |
-Монтажные длины зон, мм |
Модификация -10 | ||
10 |
-Длина шейки, мм |
Согласно НД |
Модификации -01,-05,-10 |
Не заполнено |
Модификации -03,-06,-09 | ||
-Длина удлинительного кабеля, мм |
Не заполнено |
Модификации -01,-05,-06,-09 | |
Согласно НД |
Модификации -03,-10 | ||
11 |
Диаметр погружаемой части, мм |
Согласно НД | |
12 |
-Количество ЧЭ или количество ЧЭ в зоне |
Не заполнено |
Один ЧЭ |
2 |
Два ЧЭ | ||
-Сопротивление |
50 П, 100 П, Pt 100, Pt 500. Pt 1000, 50 М, 100 М |
НСХ по ГОСТ 6651-2009 | |
13 |
Класс допуска первичного преобразователя |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009, см.таблицу 3 |
14 |
Схема соединения |
2,3,4 |
2-х, 3-х, 4-х проводная по ГОСТ 6651-2009 |
Продолжение таблицы 1
15 |
Узел подключения к внешней цепи |
Не заполнено |
Модификации -03 |
А, В |
Сопротивление в соответствии с НСХ | ||
C,C1,D, D1,E,E1 |
4-20 мА | ||
Н, Н1,Н2, НЗ |
4-20 mA+HART | ||
Р, Р1,Р2 |
Profibus (РА) | ||
16 |
Конструктивное исполнение первичного преобразователя |
Согласно НД | |
17 |
Диапазон измерения или настройки температуры, °C |
Согласно НД, таблицам 2-5 | |
18 |
Кабельные вводы |
Согласно НД |
Пример записи заказа ТС:
ЭнИ-300 ТСП-01 - -2-01-А-Н10 - 320 - 0 - 8 -2х 100П - В - 4 - А - К (-50+660)°С - СО
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

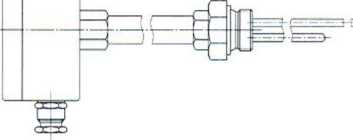

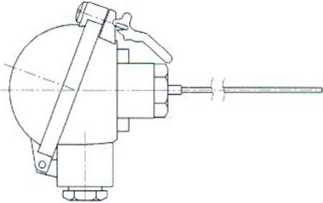

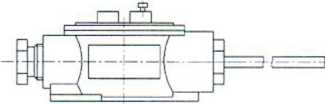

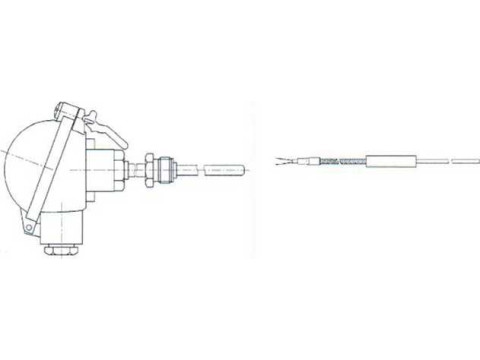

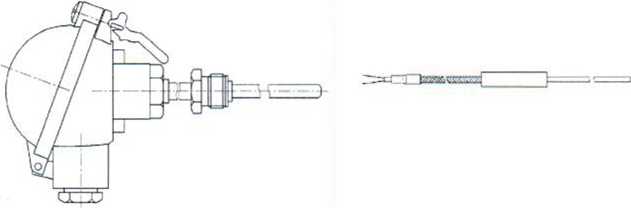

Внешний вид некоторых модификаций ТС приведен на рисунке 1.

Модификация-01 Модификация-03

Модификация -05

Модификация -06

Рисунок 1 - Внешний вид некоторых модификаций ТС Пломбирование ТС не предусмотрено.

Модификация -10
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым. Данное ПО предназначено для обработки сигнала электрического сопротивления и преобразования его в унифицированный сигнал и (или) цифровой сигнал. Конструкция датчика температуры исключает возможность несанкционированного влияния на ПО и измерительную информацию. По у ТС без встроенного ИП и с аналоговым ИП отсутствует.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Firmware |
Номер версии (идентификационный номер) |
Не ниже 01.01.00 |
Цифровой идентификатор |
отсутствует |
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню: «Высокий» по Р 50.2.077-2014 - для встроенного программного обеспечения.
Технические характеристики
Основные метрологические характеристики приведены в таблицах 3-6, где указаны предельные значения измеряемых температур. Конкретный диапазон измеряемых температур в зависимости от конструктивной модификации и наличия ИП. указан в паспорте и маркировке ТС.
Дополнительные метрологические характеристики приведены в таблице 7.
Основные технические характеристики приведены в таблице 8.
Таблица 3 - Основные метрологические характеристики ТС |
без ИП | ||
Класс допуска |
Диапазон измерений температуры, °C |
Допуск по ГОСТ 6651-2009, °C | |
Для ТС ТСП с НСХ 50П и 10011 (а = 0,00391 °C1), Pt 100, Pt500, PtlOOO (а = 0.00385 °C’1) | |||
АА А В С |
от -50 до +250 от -100 до +450 от -196 до +660 от -196 до +660 |
±(0,1 +0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) ±(0,6+0,01 |t|) | |
Для ТС ТСМ с НСХ 50М, 100М (а = |
0,00428 |
°C‘’) | |
А В С |
от -50 до +120 от -50 до +200 от -180 до +200 |
±(0,15+0,002|t|) ±(0,3+0,005|t|) ±(0,6+0,01 |t|) | |
Примечание: |t| - |
абсолютное значение температуры, °C |
Таблица 4 — Основные метрологические характеристики ТС с ИП с выходным сигналом постоянного тока
ТС (НСХ) |
Диапазон выходного сигнала, мА |
Диапазон измерений температуры, °C |
Пределы допускаемой основной погрешности | |
приведенной,% |
абсолютной, °C | |||
ТСП (50П, 100П, Pt 100, Pt500, Pt 1000) |
от 4 до 20, от 20 до 4, от 0 до 5 |
от -196 до ±660 |
±0,15; ±0,25; ±0,5 |
±0,4 |
тем (50М, 100М) |
от -50 до ±200 |
±0,15; ±0,25; ±0,5 |
±0,5 | |
Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °C, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °C для ТС с пределом допускаемой основной погрешности ±0,15 %, не менее 100 °C для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °C для остальных ТС. |
Таблица 5 - Основные метрологические и технические характеристики ТС с ИП с выходным токовым сигналом от 4 до 20 мА /HART___
ТС (НСХ) |
Диапазон выходного сигнала |
Диапазон измерений температуры, °C |
Пределы допускаемой основной погрешности | |
приведенной, % (HART, %) |
абсолютной, °C | |||
тем (50М, 100М) |
от 4 до 20 мА /HART |
от -50 до ±200 |
±0,15 (±0,15) ±0,25 (±0,25) ±0,5 (±0,5) ±1,0 (±1,0) |
±0,5 |
ТСП (100П, Pt 100, Pt500, Pt 1000) |
от -196 до +660 |
±0,4 | ||
Значение допускаемой основной погрешности выбирается из значений, установленных в процентах от диапазона измерений, выбранного при заказе, или в °C, в зависимости от того, что больше. Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 200 °C для ТС с пределом допускаемой основной погрешности ±0,15 %; не менее 100 °C для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °C для остальных ТС. Пределы допускаемой основной погрешности ±0,15 % для ТС ТСП могут быть обеспечены на диапазоне температур от -50 до ±500 °C, для ТС ТСМ - на диапазоне температур от -50 до ±200 °C. |
Таблица 6 — Основные метрологические и технические характеристики ТС с ИП с выходным цифровым сигналом Profibus (РА)
ТС (НСХ) |
Тип выходного сигнала |
Диапазон измерений температуры, °C |
Пределы допускаемой основной приведенной погрешности, у, % |
ТСП (Pt 100, Pt500, Pt 1000) |
Стандарт Profibus (РА) |
от -196 до ±660 |
±0,25; ±0,5; ±1,0 |
Разность верхнего и нижнего пределов диапазона измерений должна быть не менее 100 °C для ТС с пределом допускаемой основной погрешности ±0,25 % и не менее 50 °C для остальных ТС. |
Таблица 7 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности ТС с ИП, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температуры на каждые 10 °C от (20±2) °C, не должны превышать: для ТС с точностью 0,15%, 025%, 0,3% |
0,15 |
для ТС с точностью 0,4%, 0,5% |
0,25 |
для ТС с точностью 1% |
0,5 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Время термической реакции т06з в зависимости от диаметра оболочки измерительного элемента (диаметра защитной арматуры), с |
от 0,35 до 180 |
Электрическое сопротивление изоляции (при температуре (25±10) °C и относительной влажности от 30 % до 80 %): - для проволочных и с ИП, МОм, не менее - для кабельных, МОм, не менее |
100 500 |
Напряжение питания для ТС с ИП постоянного тока, в зависимости от исполнения ИП, В: |
от 9 до 36 |
Габаритные размеры (в зависимости от исполнения): - диаметр защитной арматуры, мм - длина монтажной части, мм |
от 1,5 до 45 от 20 до 100000 |
Масса (в зависимости от исполнения ТС), кг |
от 0.05 до 15,0 |
Степень защиты от пыли и воды по ГОСТ 14254-2015 (в зависимости от конструктивного исполнения) |
IP54, IP55, 1Р5Х, IP65, IP66, IP67, IP68 |
Вибропрочность по ГОСТ Р 52931-2008 |
F3 |
Вид климатического исполнения ТС по ГОСТ 15150-69 |
УХЛ3.1 или У 1.1 |
Маркировка взрывозащиты |
ОЕх ia ПС Тб Ga X ОЕх ia ПС Т5 Ga X ОЕх ia ПС Т4 Ga X lExd ПС Тб GbX lExd ПС Т5 GbX lExdllC Т4 GbX |
Условия эксплуатации ТС: значение относительной влажности при 25 °C и более низких температурах, без конденсации влаги, % |
до 98 |
диапазон температуры окружающей среды, °C: - без ИП, °C - с ИП, °C - с ИП с ЖКИ, °C - ТС без корпуса с удлинительными проводами, °C - ТС в корпусе с обогревом или с термочехлом, °C |
от -62 до +120 от -50 до +85 от -40 до +85 от -62 до+180 от -70 до +85 |
Средний срок службы и средняя наработка на отказ в зависимости от температуры применения указаны в таблице 9.
Таблица 9 - Средний срок службы и средняя наработка на отказ____________________________
НСХ |
Диапазон измерений температуры,°C(|) |
Средний срок службы (2) |
Средняя наработка на отказ, ч |
50П, 100П, Pt 100, Pt500, Pt 1000 |
от -196 до +660 |
15 лет |
40000 |
от -50 до +300 |
20 лет |
45000 | |
50М, 100М |
от -50 до +200 |
20 лет |
45000 |
Примечание: (l) - указаны предельные значения температуры применения. Фактический диапазон указывается в эксплуатационной документации на ТС. (2) - указан средний срок службы в средах, не разрушающих материал защитной арматуры, материал защитной оболочки ЧЭ. |
Для многозонных ТС с первичной поверкой до ввода в эксплуатацию назначенный срок службы 10 лет.
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и (или) на маркировочную табличку ТС способом, обеспечивающим долговечность маркировки.
Комплектность
Комплектность ТС приведена в таблице 10.
Таблица 10 - Комплектность ТС______________________________________________________
Наименование |
Обозначение |
Количество |
Термопреобразователь сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ |
Согласно заказу |
1 шт. |
Паспорт |
ББМВ800-00.002 ПС |
1 экз. |
Руководство по эксплуатации |
ББМВ800-00.002 РЭ |
1 экз. 11 |
Методика поверки |
МП-ИНС-005/07-2019 | |
Комплект монтажных частей |
- |
Согласно заказу |
° Допускается прилагать 1 экз. на каждые |
0 (или другое количество по согласованию с | |
потребителем) 'ГС, поставляемых в один адрес |
Поверка
осуществляется по документу МП-ИНС-005/07-2019 «Термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 30 июля 2019 г.
Основные средства поверки:
- Термометр сопротивления эталонный ЭТС-100 (per. № 19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8 (per. № 19736-11);
- Калибратор температуры КТ-3 (per. № 50907-12);
- Мультиметр 3458А (per. № 25900-03);
- Термостат переливной прецизионный малогабаритный ТПП-1 (per. № 19736-11);
- Термостат переливной прецизионный ТПП-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 8.461-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.51-014-59541470-2018 Преобразователи термоэлектрические ЭнИ-300 ТНН, ЭнИ-300 ТХА, ЭнИ-300 ТХК, ЭнИ-300 ТЖК, ЭнИ-300 ТМК и термопреобразователи сопротивления ЭнИ-300 ТСМ, ЭнИ-300 ТСП
Другие Термопреобразователи
