Комплекты термопреобразователей сопротивления КТСП-Н
| Номер в ГРСИ РФ: | РБ 03 10 1762 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "ИНТЭП", г. Новополоцк, Витебская обл. |
|
Описание типа РБ 03 10 1762 20 [2008-07-07]
rb-03-10-1762-20_2008-07-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2017-03-06]
rb-03-10-1762-20_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2012-03-29]
rb-03-10-1762-20_2012-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2021-02-18]
rb-03-10-1762-20_2021-02-18.pdf
|
Скачать |
Комплекты термопреобразователе предназначены для измерения темпера! или информационно - измерительных ci
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1762 20 |
| Наименование | Комплекты термопреобразователей сопротивления КТСП-Н |
| Год регистрации | 2020 |
| Номер сертификата | 13941 |
| Дата регистрации | 2020-12-24 |
| Срок действия | 2025-12-24 |
| Получатель сертификата | ООО "ИНТЭП", г. Новополоцк Витебской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ИНТЭП"
Адрес: ул. Армейская, 62, 211502, г. Новополоцк
Контакты: (0214) 51-57-47 / (0214) 51-54-45 / Intep@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МП.ВТ 047-2002 (в редакции изменения №6). |
Поверители
Скачать
|
Описание типа РБ 03 10 1762 20 [2008-07-07]
rb-03-10-1762-20_2008-07-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2017-03-06]
rb-03-10-1762-20_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2012-03-29]
rb-03-10-1762-20_2012-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1762 20 [2021-02-18]
rb-03-10-1762-20_2021-02-18.pdf
|
Скачать |
Описание типа
Назначение
Комплекты термопреобразователе предназначены для измерения темпера! или информационно - измерительных ci
Описание
Комплекты представляют собой тер (далее - ТС) с номинальными статичес ГОСТ 6651, изготовленные по ТУ BY 3 схожести индивидуальных статистическ
ТС выпускаются с двухпроводной соединительных проводов.
Все конструкции ТС комплекта име
Внешний вид ТС, из которых подбг
Схема пломбировки одиночных ТС Клеймо поверителя наносится на паспо;
ГОСТ EN 1434-1-2018, ТУ РБ 300044107.008-2002, '.405511.001, ТНИВ.405511.002. ТНИВ.405511.003.
9 «ИНТЭП», г. Новополоцк, Республика Беларусь.
ВМЕНЕНИЯ
й сопротивления КТСП-Н (далее - комплекты) гуры и разности температур в составе теплосчетчиков зстем учета теплоносителей.
мопреобразователи сопротивления платиновые ТСП-Н кими характеристиками РН 00. 100П. Pt500. РН ООО по 00044107.001-2006 и подобранные в пары по принципу их характеристик преобразования.
и чстырехпроводной схемой подключения внутренних
ют место для опломбирования.
[раются комплекты, приведен на рисунках 1 - 6.
входящих в комплект, приведена на рисунках 7 и 8. эт.
.Л
лист 1 из 4
|
ОПИСАНИЕ ТИП для Государственного реестр |
Описание типа средства измерений А СРЕДСТВА ИЗМЕРЕНИЙ а средств измерений Республики Беларусь УТВЕРЖДАЮ Директор РУП «Витебский ЦСМС» Т ■' / П.Л. Яковлев «____»________)___________2020 г. |
|
Комплекты термопреобразователей сопротивления КТСП-Н |
Внесены в Государственный реестр средств измерений Республики Беларусь Регистрационный №_____________________ |
|
Выпускают по СТБ EN 1434-1-2011, комплектам документации ТНИБ ТНИВ.405511.004, ТНИВ.405511.005 ОО( НАЗНАЧЕНИЕ И ОБЛАСТЬ ПР! Комплекты термопреобразователе предназначены для измерения темпера1 или информационно - измерительных ci ОПИСАНИЕ Комплекты представляют собой тер (далее - ТС) с номинальными статичес ГОСТ 6651, изготовленные по ТУ BY 3 схожести индивидуальных статистическ ТС выпускаются с двухпроводной соединительных проводов. Все конструкции ТС комплекта име Внешний вид ТС, из которых подбг Схема пломбировки одиночных ТС Клеймо поверителя наносится на паспо |
СТБ EN 1434-2-2011, ТУ РБ 300044107.008-2002, '.405511.001, ТНИВ.405511.002, ТНИВ.405511.003, Э «ИНТЭП», г. Новополоцк, Республика Беларусь. ВМЕНЕНИЯ й сопротивления КТСП-Н (далее - комплекты) гуры и разности температур в составе теплосчетчиков зстем учета теплоносителей. >мопреобразователи сопротивления платиновые ТСП-Н кими характеристиками РН 00, 100П, Pt500, PtlOOO по 00044107.001-2006 и подобранные в пары по принципу их характеристик преобразования. и четырехпроводной схемой подключения внутренних лот место для опломбирования. <раются комплекты, приведен на рисунках 1 - 6. ?, входящих в комплект, приведена на рисунках 7 и 8. УГ. \\ лист 1 из 4 |

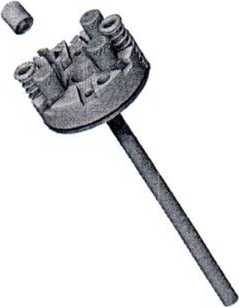

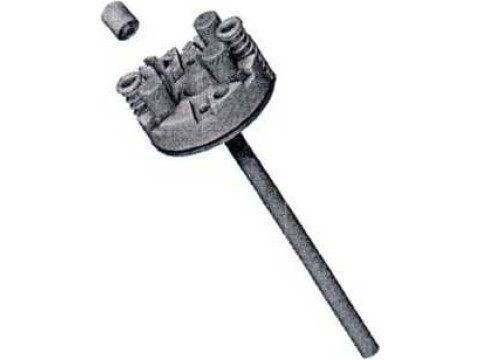

Рисунок 4 Внешний вид ТС исполнения 5 (тип PL головка)

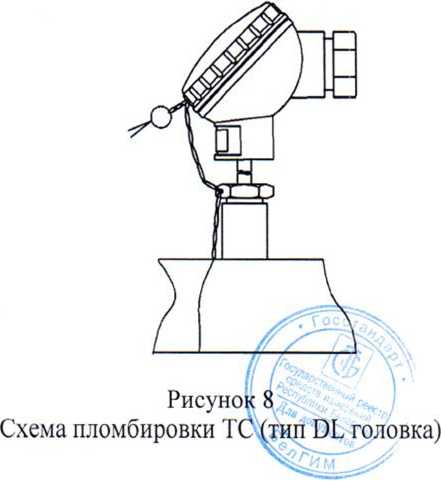

Схема пломбировки ТС (тип PL головка)
Рисунок 6 Внешний вид ТС исполнения 7 (тип PL головка)
Рисунок 1 Внешний вид ТС исполнения 1 (тип PL кабель)
Рисунок 2 Внешний вид ТС исполнения 2 (тип DL головка)
Рисунок 3 Внешний вид ТС исполнения 3 (тип DL головка)
Рисунок 5 Внешний вид ТС исполнения 6 (тип DS кабель)
|
Описание типа средства измерений |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Значение номинальной статической характеристики (НСХ) по ГОСТ 6651: |
PtlOO; 100П; Pt5OO; PtlOOO. |
|
Температурный коэффициент термопреобразователей сопротивления (а) по ГОСТ 6651, °C'1: |
0,00385; 0,00391. |
|
Допустимая максимальная температура, °C: |
120; 180. |
|
Диапазон измеряемых температур, °C: |
от 0 до 105; от 0 до 160. |
|
Минимальная измеряемая разность температур Atmin, °C: Максимальная измеряемая разность температур Atmax, °C: |
2; 3. 100; 150. |
Пределы допускаемой относительной погрешности измерения разности температур, %:
|
- для класса 1: |
±(0,25 + 1,5 Atmin/At); |
|
- для класса 2: |
± (0,5 + 3 Atmin/At); где At - разность температур, °C. |
Пределы допускаемого отклонения сопротивления ТС комплекта от номинальной статической характеристики по ГОСТ 6651, °C:
|
- для ТС класса А: |
± (0,15 + 0,002t); |
|
- для ТС класса В: |
± (0,3 + 0,005t). |
|
Схема внутренних соединений по ГОСТ 6651: |
двухпроводная; четырехпроводная. |
|
Время термической реакции не более, с: |
20. |
|
Длина монтажной части, мм: |
от 27,5 до 500. |
|
Минимальная глубина погружения не более, мм: |
(L + 5D), где L - длина чувствительного элемента. D - диаметр монтажной части. |
|
Диаметр монтажной части, мм: |
3; 4; 5; 6; 7; 8. |
|
Материал защитной арматуры: |
сталь 12Х18Н10Т. |
|
Рабочее давление, МПа: |
0,63; 1,6; 4,0. |
|
Группа климатического исполнения по ГОСТ 12997: |
дз. |
|
Устойчивость к механическим воздействиям по ГОСТ 12997: |
N2. |
|
Степень защиты по ГОСТ 14254: |
IP 65. |
|
Средний срок службы не менее, лет: |
10. |
Знак утверждения типа
Знак утверждения типа наносится способом термопечати на бирку, прикрепленную к каждому ТС комплекта, а также типографским способом на паспорт комплекта.
. к
Комплектность
В комплект поставки входят:
|
- комплект термопреобразователей сопротивления КТСП - Н - руководство по эксплуатации ТНИВ.405511.002 РЭ - методика поверки МП ВТ 047-2002 - паспорт ТНИВ.405511.002 ПС |
1 шт.; 1 шт.*; 1 шт.**; 1 шт. |
* - 1 экз. на 25 комплектов, поставляемых в один адрес.
** - по запросу организаций, осуществляющих поверку.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
ГОСТ EN 1434-1-2018 «Теплосчетчики. Часть 1. Общие требования» (по пунктам требований к комплектам датчиков температур).
ГОСТ EN 1434-2-2018 «Теплосчетчики. Часть 2. Требования к конструкции» (по пунктам требований к комплектам датчиков температур).
ТУ BY 300044107.001-2006 «Термопреобразователи сопротивления платиновые ТСП-Н».
ТУ РБ 300044107.008-2002 «Комплекты термопреобразователей сопротивления КТСП-Н».
МП ВТ 047-2002 «Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки».
Заключение
Комплекты термопреобразователей сопротивления КТСП-Н соответствуют требованиям ГОСТ EN 1434-1-2018, ГОСТ EN 1434-2-2018 (по пунктам требований к комплектам датчиков температур), ТУ РБ 300044107.008-2002.
Для комплектов термопреобразователей сопротивления КТСП-Н, применяемых в сфере законодательной метрологии, межповерочный интервал:
- для Республики Беларусь: не более 48 месяцев;
- для поставок на экспорт: не более 60 месяцев.
Государственные приемочные испытания проведены:
РУП «Витебский ЦСМС»,
210015, г. Витебск, ул. Б. Хмельницкого, 20. тел/факс: (0212) 42-68-04.
Аттестат аккредитации № BY/112 02.6.0.0003
Другие Термопреобразователи
