Термопреобразователи сопротивления платиновые серий 4.68.хх.хх, 4.69.хх.хх, Exia (далее - ТС) предназначены для измерения и контроля температуры жидких, газообразных, сыпучих сред и твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5706 20 |
| Наименование | Термопреобразователи сопротивления платиновые серий 4.68.хх.хх, 4.69.хх.хх, Exia |
| Год регистрации | 2020 |
| Номер сертификата | 13479 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | фирма "Dittmer Temperaturfuhler GmbH &Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Dittmer Temperaturfuhler GmbH &Co.KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 5706 20 [2016-03-17]
rb-03-10-5706-20_2016-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5706 20 [2021-02-04]
rb-03-10-5706-20_2021-02-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5706 20 [2020-06-12]
rb-03-10-5706-20_2020-06-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5706 20 [2015-10-05]
rb-03-10-5706-20_2015-10-05.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые серий 4.68.хх.хх, 4.69.хх.хх, Exia (далее - ТС) предназначены для измерения и контроля температуры жидких, газообразных, сыпучих сред и твердых тел.
Область применения - предприятия машиностроения, приборостроения и других отраслей промышленности.
Описание
Принцип действия ТС основан на зависимости сопротивления тонкопленочного или проволочного платинового термочувствительного элемента от температуры.
ТС конструктивно выполнены в виде измерительной вставки, помещенной в защитный металлический чехол из нержавеющей стали.
Чувствительный элемент ТС помещен в защитную арматуру, представляющую собой трубку из нержавеющей стали, завальцованную с одного конца. В защитной трубке могут размещаться два чувствительных элемента. ТС конструктивно выполнен с гибкой измерительной частью, на крепится ЧЭ в гильзе из нержавеющей стали. Выводы ТС экранированном кабеле из ПТФЭ или ПФА
конце которой
Чувствительный элемент (далее - ЧЭ) ТС имеет номиналы^ характеристику преобразования (НСХ) типа Rt100 по ГОСТ 6651-21
ТС имеют двух-, трех-, четырехпроводную схему соединения внутренних проводов с ЧЭ.
ТС могут быть выполнены во взрывозащищенном корпусе и относятся к электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты 1Ех ia ПС Т6/Т4 Gb X.
Маркировка термопреобразователей сопротивления платиновых серий 4.68.хх.хх, 4.69.хх.хх содержит:
- обозначение модификации;
- длину чувствительного элемента;
- длину кабеля;
- обозначение взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (при наличии) 1Ех ia ПС Т6/Т4 Gb X, номер сертификата АТЕХ;
- тип НСХ чувствительного элемента;
- схему соединения;
- класс допуска по СТБ EN 60751-2011 (EN 60751:2008);
- серийный номер;
- номер заказа.
Маркировка термопреобразователей сопротивления платиновых серии Exia содержит обозначение взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) ОЕх ia ПС Т6/Т4 Ga X и обозначение защиты от воспламенения горючей пыли по ГОСТ IEC 60079-31-2013 Ex ia IIIB Т135 °C Da/Db.
В соответствии с ТР ТС 012/2011 (Приложение 2) на ТС наносится изображение специального знака взрывобезопасности.
Внешний вид ТС приведен на рисунках 1 - 4.
Знак поверки в виде оттиска указывается в свидетельстве о поверке на ТС.
Знак поверки в виде клейма-наклейки наносится на соединительную головку ТС. Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.

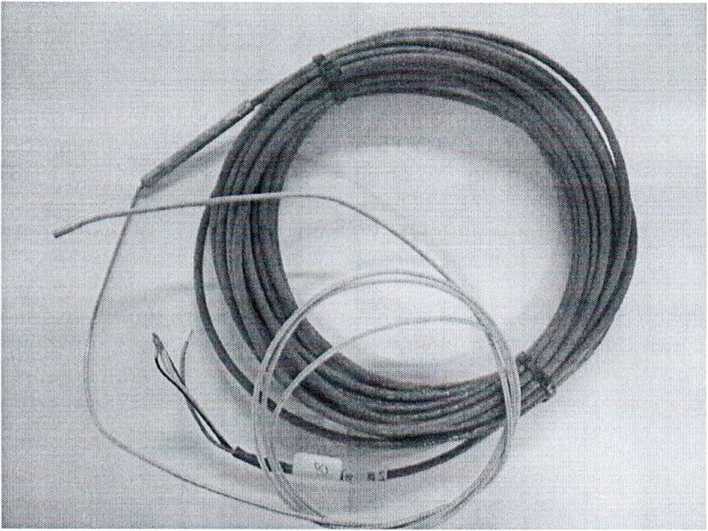

Рисунок 1 - Внешний вид термопреобразователей сопротивле платиновых серии 4.69.хх.хх /

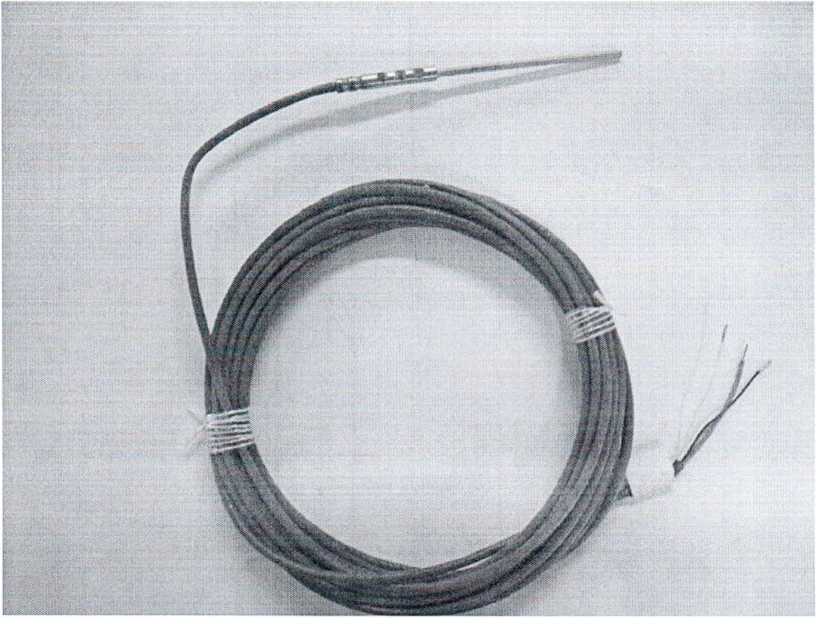

Рисунок 2 - Внешний вид термопреобразователей сопротивления платиновых серии 4.68.хх.хх

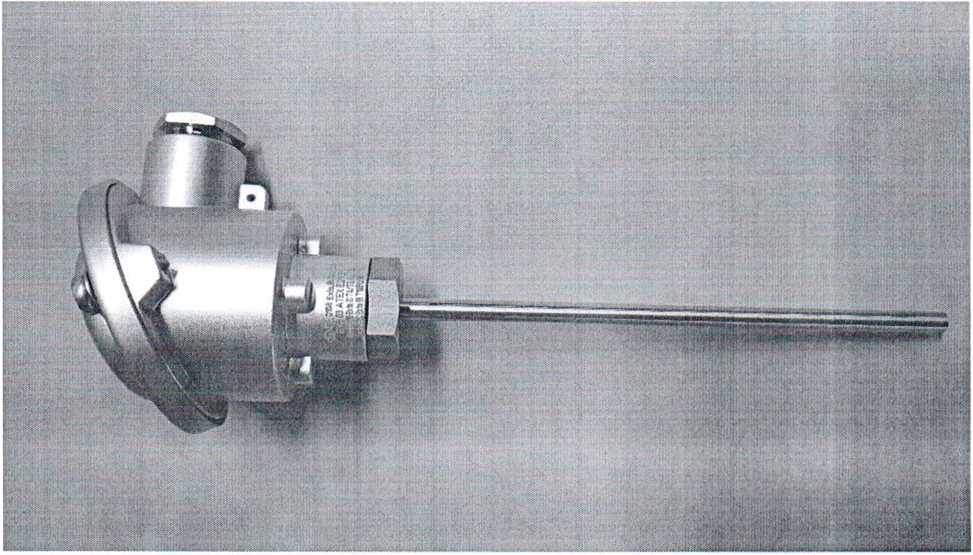

Рисунок 3 - Внешний вид термопреобразователей сопротивления платиновых с соединительной головкой

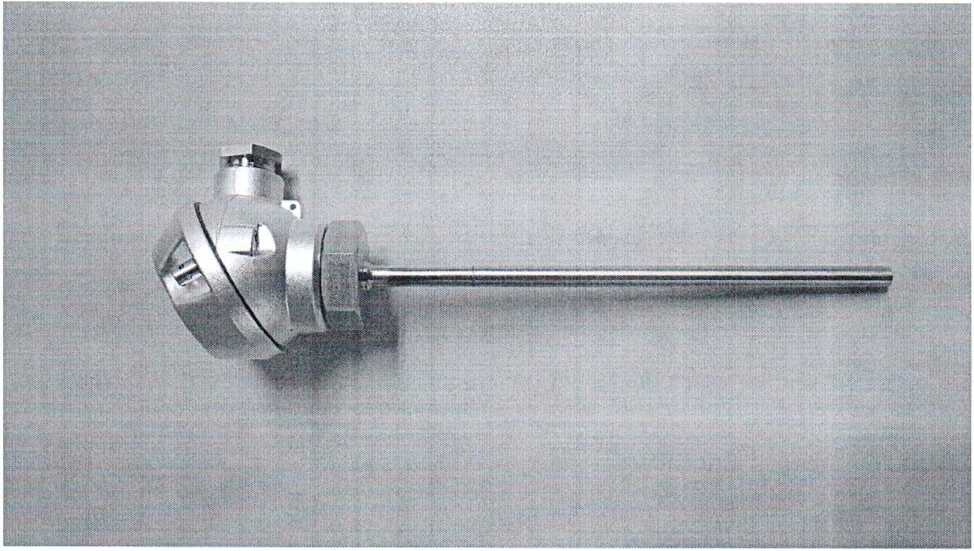

Рисунок 4 - Внешний вид термопреобразователей сопротивления платиновых серии Exia
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей сопротивления платиновых серий 4.68.хх.хх, 4.69.хх.хх, Exia приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальная статическая характеристика преобразования (НСХ) |
Pt100 |
|
Температурный коэффициент сопротивления, а, Ом/°С |
0,00385 |
|
Класс допуска (по СТБ EN 60751-2011) |
А, В |
|
Диапазон измерения температуры, °C |
от минус 40 до плюс 200 |
|
Максимально допустимое отклонение от номинальной статической характеристики, °C, для класса: -А; - В |
± (0,15+0,002 |t|), ±(0,3+0,005 |t|) где |t| - абсолютное значение температуры |
|
Схема соединения чувствительного элемента с проводниками кабеля (в соответствии с ГОСТ 6651-2009) |
двухпроводная, трехпроводная, четырехпроводная |
|
Сопротивление изоляции при температуре (25±10) °C, МОм, не менее |
100 |
|
Максимальный измерительный ток, мА |
3,0 |
|
Номинальный измерительный ток, мА ([ ( |
ВД XV 1-1,0 |
|
\\ // | |
Продолжение таблицы 1
|
1 |
2 | ||
|
Минимальная глубина погружения, мм, не менее |
50 | ||
|
Время термической реакции чувствительного элемента to.63 в воде, с, не более |
0,06 | ||
|
Условия эксплуатации для термопреобразователей серий 4.68.хх.хх, 4.69.хх.хх без взрывозащиты: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 40 г до 95 при темпе] |
тюс 80 эе35 °C | |
|
Условия транспортирования: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 40 /: до 95 при темпе |
тюс 60 те 25 °C | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 54 | ||
|
Маркировка взрывозащиты для термопреобразователей серий 4.68.хх.хх, 4.69.хх.хх |
РВ Ex ia I Mb X 1Ех ia ПС Т6/Т4 Gb X Ex ia IIICT135 °C Db | ||
|
Маркировка взрывозащиты для термопреобразователей серии Exia |
OEx ia НС T6/T4 Ga X Ex ia IIIBT135 °C Da/Db | ||
|
Диапазон температур окружающей среды, °C: * для термопреобразователей серий 4.68.хх.хх, 4.69.хх.хх со взрывозащитой, серии Exia, применяемых в зонах, опасных по воспламенению горючих газов (по ГОСТ 31610.0-2014): -Т4; -Тб; для термопреобразователей серии Exia, применяемых в зонах, опасных по воспламенению горючей пыли (по ГОСТ IEC 60079-31-2013) в зависимости от максимальной входной мощности, подаваемой на соединительные устройства: - для 750 мВт; - для 650 мВт; - для 500 мВт |
от минус 40 до плюс 80 от минус 40 до плюс 55 от минус 40 до плюс 40 от минус 40 до плюс 70 от минус 40 до плюс 100 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки ТС входят:
- термопреобразователь сопротивления;
- паспорт;
- дополнительные принадлежности в соответствии с документацией фирмы "Dittmer Temperaturfuhler GmbH &C0.KG", Германия (поставляются по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Dittmer Temperaturfuhler GmbH &Co.KG", Германия.
СТБ EN 60751-2011 (EN 60751:2008) Термопреобразователи сопротивления платиновые промышленные.
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Заключение
Термопреобразователи сопротивления платиновые серий 4.68.хх.хх, 4.69.хх.хх, Exia соответствуют технической документации фирмы "Dittmer Temperaturfuhler GmbH &Co.KG ", Германия, требованиям СТБ EN 60751-2011 (EN 60751:2008), ГОСТ 6651-2009, Технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" ТР ТС 012/2011 (сертификат соответствия № ЕАЭС RU C-DE.BH02.B.00362/20 серии RU № 0233458 по 27.02.2025).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
