Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ

Назначение

Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ (далее по тексту - ТС и (или) ЧЭ) предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ. ТС обеспечивают измерение температуры как нейтральных, так и агрессивных сред.

Описание

Принцип действия ТС основан на зависимости сопротивления ЧЭ от температуры. ТС состоят из ЧЭ с защитными оболочками, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.

ТС изготовляются с чувствительными элементами из платины и меди.

Конструкцией ТС предусмотрено размещение одного или двух ЧЭ в одной защитной оболочке.

ТС имеют различные конфигурации соединительных проводов. Схемы соединений внутренних проводников ТС с ЧЭ - двух-, трех-, четырехпроводная.

Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТС в соответствии с условиями их применения.

ТС выпускаются в пяти основных модификациях: ТС-1088, TC-1187Exd, ТС-1288, ТС-1388 и ТС-0295, различающихся по конструктивному исполнению. Модификации ТС имеют исполнения: общепромышленное (ТС-1088, ТС-1288, ТС-1388 и ТС-0295), повышенной на-дежности для эксплуатации на объектах АС и ОЯТЦ (ТС-1088А, ТС-1288А, ТС-1388А), вибропрочное (ТС-1088В, TC-1187ExdB, ТС-1288В, ТС-1388В), вибропрочное и сесмостойкое (ТС-1088ВС, ТС-1187ExdBC, ТС-1288ВС, ТС-1388ВС), экономичное (ТС-1088Л), во фторопластовой оболочке (ТС-1288Ф, ТС-1388Ф), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты lExdIICT6 X или lExdIICT5 X в зависимости от температуры окружающей среды (ТС-1187Exd), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты 0ExialICT6 X (ТС-1088Ех, ТС-1288Ех, ТС-1388Ех и ТС-0295Ех), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты Ex d ПС Gb U (TC-1388Exd/2O), взрывозащищенное с видом взрывозащиты «повышенная защита вида «е» и маркировкой взрывозащиты Ех е ПС Gb U (ТС-1388Ехе/20), а также в сочетании перечисленных исполнений.

В соответствии с ГОСТ 15150-69 ТС-1088А, ТС-1288А, ТС-1388А соответствуют виду климатического исполнения:

- УХЛЗ (при температуре окружающего воздуха от минус 60 до плюс 80 °C),

- УХЛ3.1 (при температуре окружающего воздуха от минус 50 до плюс 80 °C).

В соответствии с ГОСТ Р 52931-2008 ТС в зависимости от конструктивного исполнения:

- по устойчивости к климатическим воздействиям при эксплуатации соответствуют:

- группе исполнения ДЗ (при температуре окружающего воздуха от минус 60 до плюс 50 °C),

- группе исполнения Д2 (при температуре окружающего воздуха от минус 50 до плюс 100 °C);

- по устойчивости к механическим воздействиям при эксплуатации содтвеТетвуютУ

- группе исполнения N3, V3, V5,                                 /[ (          \ I

- группам исполнений F2, F3 и G2 (вибропрочные ТС).

докумевтоп/ II

Вибропрочные, сейсмостойкие ТС и ТС повышенной надежности являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности до 9 баллов по шкале MSK-64.

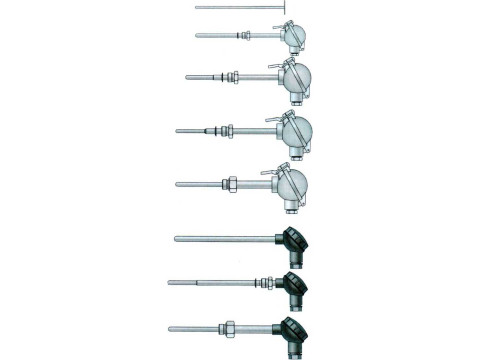

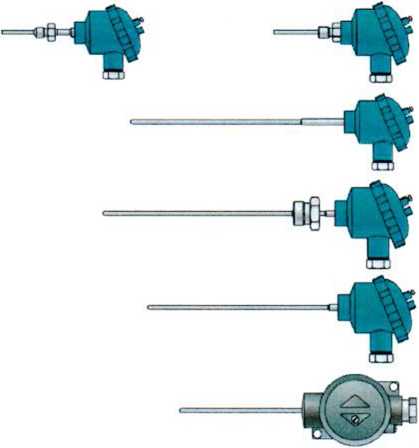

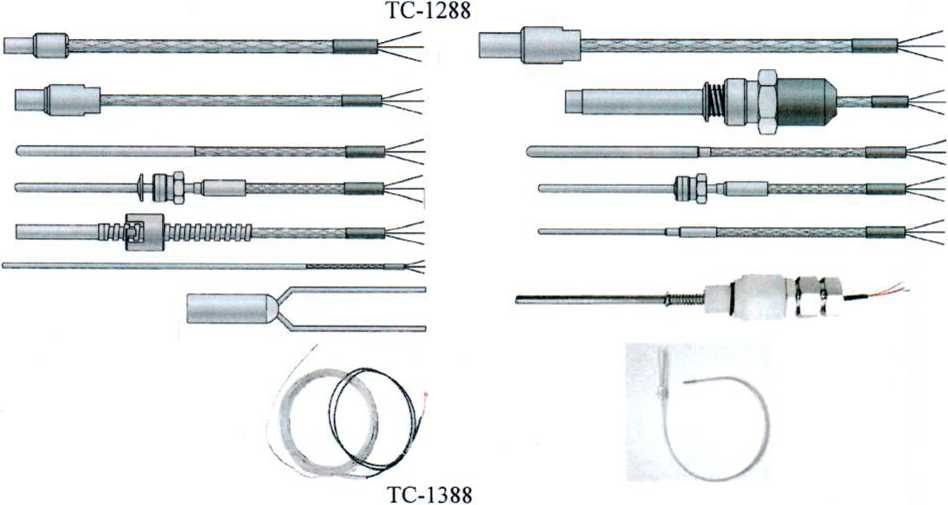

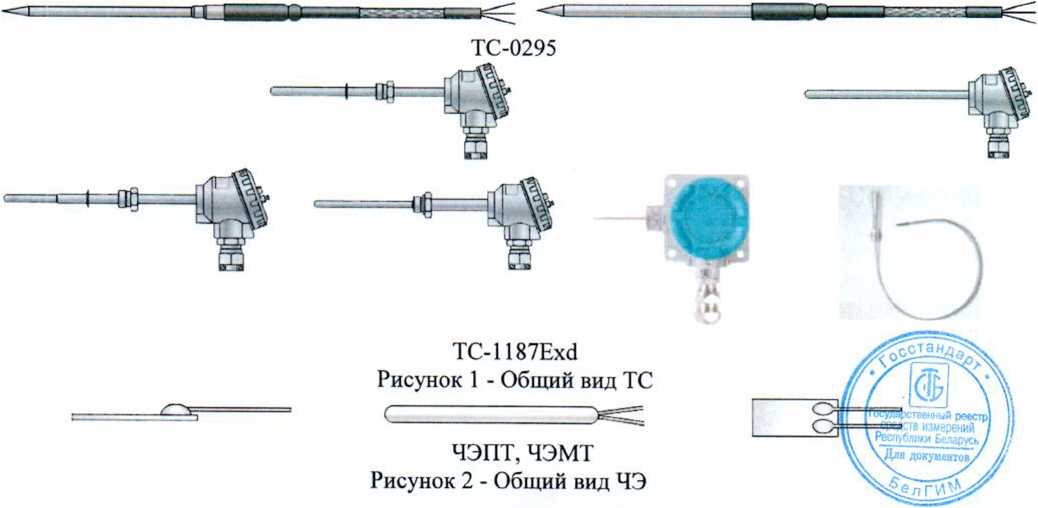

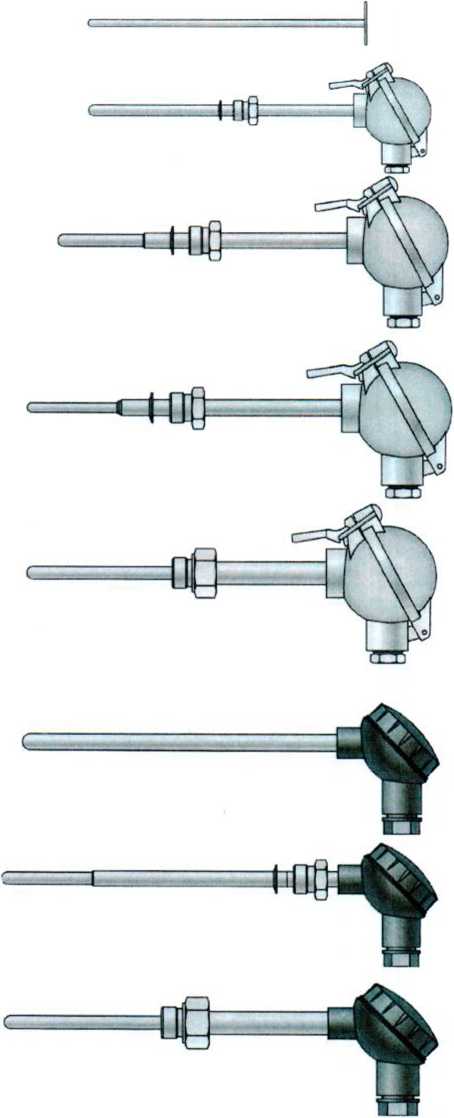

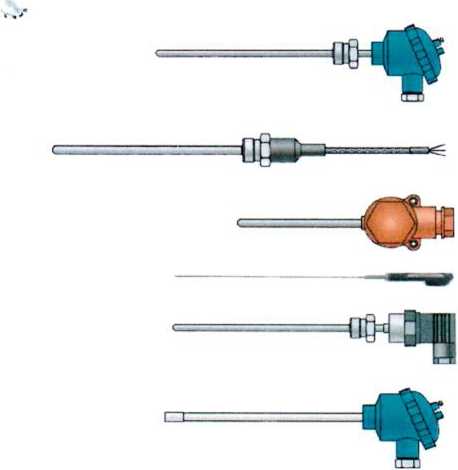

Изображения общего вида ТС и ЧЭ представлены на рисунках 1 и 2.

ТС-1088

ТС-1088Л

пломбирование ТС не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические характеристики ТС и ЧЭ приведены в таблицах 1, 2.

Таблица 1 - Обозначения модификаций ТС и ЧЭ, температурные коэффициенты и классы

допусков ТС и i

Э

Примечание: * исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Exd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС), защитный чехол во фторопластовой оболочке (Ф), экономичное (Л) и сочетание перечис-ленных исполнений (например, АЕх,...)

Таблица 2 - Классы допуска, допуски и диапазоны измерений ТС и ЧЭ

Максимальный измерительный ток, мА:

- для НСХ 50П, 100П, Pt5O, Pt 100, 50М, 100М                                  1*;

- для НСХ Pt500, Pt 1000                                                         0,2.

Примечание-* Для класса допуска АА измерительный ток составляет 0,5 мА.

Длина монтажной и погружаемой части ТС, мм:                        от 8 до 3150

(в соответствии с ГОСТ 6651-2009) свыше 3150 (из ряда R40 по ГОСТ 6636-69).

Масса, кг:                                                                 от 0,012 до 10

(в зависимости от габаритных размеров ТС).

Средняя наработка до отказа, ч, не менее:

Средний срок службы, лет, не менее:

жйак утверждения типа

наносится на табличку или корпус приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.408717.005РЭ и паспорта НКГЖ.408717.ОХХПС, НКГЖ.408712.ОХХПС - типографским способом.

Комплектность

Комплектность ТС и ЧЭ приведена в таблице 3.

Таблица 3 - Комплектность

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» и Рекомендацией МИ 3414-2013 «ГСИ. Термопреобразователи сопротивления из платины и меди ТС с монтажной длиной от 8 до 120 мм».

Основные средства поверки:

- эталонный платиновый термометр сопротивления ЭТС-25 1-го разряда (регистрационный номер № 19484-09), ПТС-10М 1-го разряда (регистрационный номер № 11804-99);

- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер № 19973-06).

- калибратор температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (регистрационный номер № 60979-15);

- термостат переливной прецизионный ТПП-1,2 (регистрационный номер № 33744-07);

- термостат с флюидизированной средой FB-08 (регистрационный номер № 44370-10);

- термостат азотный ТА-200, воспроизводимая температура: минус 196 °C, нестабильность поддержания температуры в термостате: ±0,01 °C за 10 мин, перепад температур по вертикальной оси рабочего объема каждого канала: ±0,01 °C, перепад температур между каналами: ±0,01 °C, глубина канала 115 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке и (или) в паспорт/ ,

V          JJ

сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний.

ТУ 4211-012-13282997-2014 Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

МИ 3414-2013 Термопреобразоватсли сопротивления из платины и меди ТС с длиной погружаемой части от 8 до 120 мм. Методика поверки.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
