ИК-Пирометры "Термоскоп" модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800
| Номер в ГРСИ РФ: | РБ 03 10 7556 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Пирометры |
| Производитель / заявитель: | ООО "Инфратест", г. Екатеринбург |
|
Описание типа РБ 03 10 7556 20 [2020-05-20]
rb-03-10-7556-20_2020-05-20.pdf
|
Скачать |
ИК-Пирометры «Термоскоп» модификации Термоскоп-200, Термоскоп-600, Термоскоп-800 (далее - пирометры) предназначены для бесконтактного измерения температуры объектов в диапазоне от минус 20 до 2000 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7556 20 |
| Наименование | ИК-Пирометры "Термоскоп" модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800 |
| Год регистрации | 2020 |
| Номер сертификата | 13402 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2024-02-08 |
| Получатель сертификата | ООО "Инфратест", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Инфратест"
Адрес: пл. Первой Пятилетки литер П, офис 150, 620012, г. Екатеринбург
Контакты: Тел.факс: (343) 375-94-23, 375-94-42 // info@infratest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 26443-04 (2003 г.). |
Поверители
Скачать
|
Описание типа РБ 03 10 7556 20 [2020-05-20]
rb-03-10-7556-20_2020-05-20.pdf
|
Скачать |
Описание типа
Назначение
ИК-Пирометры «Термоскоп» модификации Термоскоп-200, Термоскоп-600, Термоскоп-800 (далее - пирометры) предназначены для бесконтактного измерения температуры объектов в диапазоне от минус 20 до 2000 °C.
Описание
Принцип действия основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на линейный токовый выход (4-20 мА). В модификациях Термоскоп-600 и Термоскоп- 800 информация об измеренной температуре выводится на жидко-кристаллический дисплей и по последовательному каналу RS-485 возможно подключение к персональному компьютеру.

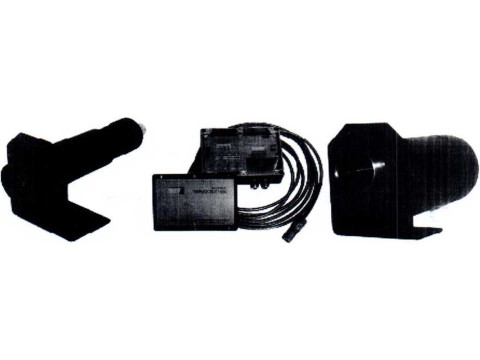

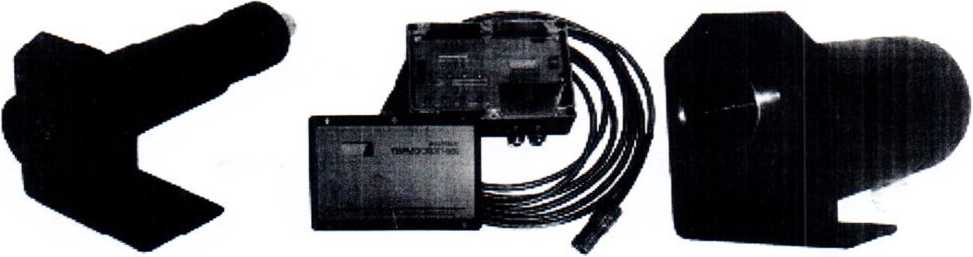

Рисунок 1- Виды пирометров (слева направо Термоскоп-200, Термоскоп-600, Термоскоп-800)
Программное обеспечение
ИК-пирометры «Термоскоп» модификаций Термоскоп-600, Термоскоп-800 функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
«Termos» |
- |
5.3 |
не доступен |
- |
Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
Модификация |
Термоскоп-200 |
Термоскоп-600 |
Т ермоскоп-800 | ||
|
1 |
2 |
3 |
4 | ||
|
Диапазон измерений температуры, °C |
от минус 20 до 2000 |
от 400 до 2000 |
от 600 до 2000 | ||
|
Пределы допускаемой основной приведенной погрешности, % |
± 1,0 |
±0,5 |
±0,75 | ||
|
Показатель визирования |
1:75; 1:50; 1:30 |
1:200; 1:100 |
1:100; 1:50 | ||
|
Время установления рабочего режима, с |
300 | ||||
|
Время установления показаний, с |
0,5 |
0,1 | |||
|
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в пределах рабочего диапазона температуры, в долях от основной погрешности |
0,5 | ||||
|
Предел допускаемой дополнительной погрешности, вызванной изменением напряжением питания от номинального напряжения питания в пределах рабочего диапазона, в долях от основной погрешности |
0,5 | ||||
|
Габаритные размеры, мм, не более -длина -ширина -высота -диаметр - длина |
190 45 |
Электронный блок 220 150 55 Оптическая головка 20 100 |
148 108 75 | ||
|
Масса, кг, не более |
1,0 |
Электронный блок - 1,0 Оптическая головка - 0,2 |
1,0 | ||
|
Напряжение питания постоянным током, В |
24 ± 5 | ||||
|
Потребляемая мощность, В А |
0,6 |
7,2 | |||
|
Условия эксплуатации: Диапазон окружающей температуры, °C Диапазон относительной влажности воздуха, % |
от минус 10 до 70 от 10 до 80 |
от 0 до 70 от 10 до 80 |
от минус 10 до 70 от 10 до 80 | ||
|
Условия транспортирования и хранения: Диапазон окружающей температуры, °C Диапазон относительной влажности воздуха, % |
' от минус 50 до — от 10 до 95 |
А *.1 * И | |||
|
Средний срок службы, лет |
9 |
\ . У | |||
- ■
Примечание: По требованию заказчика могут поставляться следующие исполнения ИК-Пирометров «Термоскоп»:
Модификация Термоскоп 200:
• диапазон измерений от минус 20 до 500 °C, показатель визирования 1:30
• диапазон измерений от 0 до 500 °C, показатель визирования 1:30
• диапазон измерений от 400 до 900 °C, показатель визирования 1:50
• диапазон измерений от 500 до 1200 °C, показатель визирования 1:50
• диапазон измерений от 700 до 1300 °C, показатель визирования 1:75
• диапазон измерений от 800 до 1400 °C, показатель визирования 1:75
• диапазон измерений от 1000 до 2000 °C, показатель визирования 1:75
Модификация Термоскоп 600:
• диапазон измерений от 400 до 1200 °C, показатель визирования 1:100
• диапазон измерений от 600 до 1500 °C, показатель визирования 1:100
• диапазон измерений от 1000 до 2000 °C, показатель визирования 1:200
Модификация Термоскоп 800:
• диапазон измерений от 600 до 1200 °C, показатель визирования 1:50
• диапазон измерений от 600 до 1500 °C, показатель визирования 1:100
• диапазон измерений от 1000 до 2000 °C, показатель визирования 1:100
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.
Комплектность
|
ИК-Пирометр «Термоскоп» |
1 шт. |
|
Защитный кожух |
1 комп л. |
|
Лазерный или оптический прицел* |
1 шт. |
|
Отдув объектива* |
1 шт. |
|
Защитное стекло* |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
*)-поставляется по отдельному заказу
Поверка
осуществляется по документу МП 26443-04 «ИК-Пирометры «Термоскоп» модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20.11.2003 г.
Основные средства поверки:
Эталонный излучатель 2-го разряда в виде модели абсолютно черного тела (АЧТ) 0-2500 °C по ГОСТ 8.558-2009;
Миллиамперметр постоянного тока 0-20 мА, класс точности 0,2;
Пробойная установка УПУ-1М 500 В, 50 Гц, 0,25 кВт;
Мегомметр 20 МОм, класс точности 2,5;
Установка для определения показателя визирования по МИ 1200-86;
Компьютер IBM совместимый.
Сведения о методах измерений
изложены в руководстве по эксплуатации «ИК-Пирометры Термоскоп-200, Термоскоп-600, Термоскоп-800».
«Термоскоп» модифи Kai шй
Нормативные документы
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. ТУ 4211-001-15061326-2003 ИК-Пирометры «Термоскоп» модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800.
