Пирометры импульсные фотоэмиссионные ПИФ 18
| Номер в ГРСИ РФ: | РБ 03 10 7597 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Пирометры |
| Производитель / заявитель: | ГНУ "Институт тепло- и массообмена имени А.В. Лыкова НАН Беларуси", г. Минск |
|
Описание типа РБ 03 10 7597 20 [2020-12-02]
rb-03-10-7597-20_2020-12-02.pdf
|
Скачать |
Пирометры импульсные фотоэмиссионные ПИФ 18 (далее - пирометры) предназначены для локального измерения температуры поверхности нагретых тел в диапазоне температур от 1200 до 2900 К в спектральном диапазоне от 400 до 750 нм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7597 20 |
| Наименование | Пирометры импульсные фотоэмиссионные ПИФ 18 |
| Год регистрации | 2020 |
| Номер сертификата | 13466 |
| Дата регистрации | 2020-05-28 |
| Срок действия | 2025-05-28 |
| Получатель сертификата | Государственное научное учреждение "Институт тепло- и массообмена им. А.В. Лыкова Национальной академии наук Беларуси", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Государственное научное учреждение "Институт тепло- и массообмена им. А.В. Лыкова Национальной академии наук Беларуси"
Адрес: ул. П. Бровки, 15, 220072, г. Минск
Контакты: (017) 284-21-36 / 292-25-13
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3029-2020. |
Поверители
Скачать
|
Описание типа РБ 03 10 7597 20 [2020-12-02]
rb-03-10-7597-20_2020-12-02.pdf
|
Скачать |
Описание типа
Назначение
Пирометры импульсные фотоэмиссионные ПИФ 18 (далее - пирометры) предназначены для локального измерения температуры поверхности нагретых тел в диапазоне температур от 1200 до 2900 К в спектральном диапазоне от 400 до 750 нм.
Область применения - определение температуры в быстропротекающих тепловых процессах при проведении научных исследований, в том числе в технологиях изготовления, обработки и испытания материалов и элементов конструкций космических аппаратов.
Описание
Принцип действия пирометра основан на преобразовании потока излучения от исследуемого объекта в видимой части спектра, прошедшего через оптическую систему на фотоэлектронный приемник, в электрический сигнал, пропорциональный температуре. Результаты измерений выводятся на экран подключаемого к пирометру персонального компьютера, с установленным программным обеспечением "ПИФ".
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
ПИФ.EXE |
версия от 20.03.2020 |
BD464216E4D90937 E8FF61F9A32B3EA 577A990BFE04CB8 C2724B035DFF167 А40- |
SHA256 |
Внешний вид пирометров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-накпейки указано в приложении А.

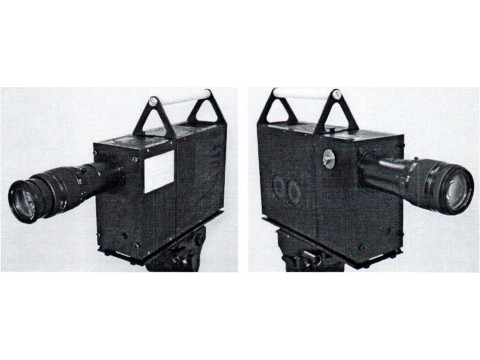

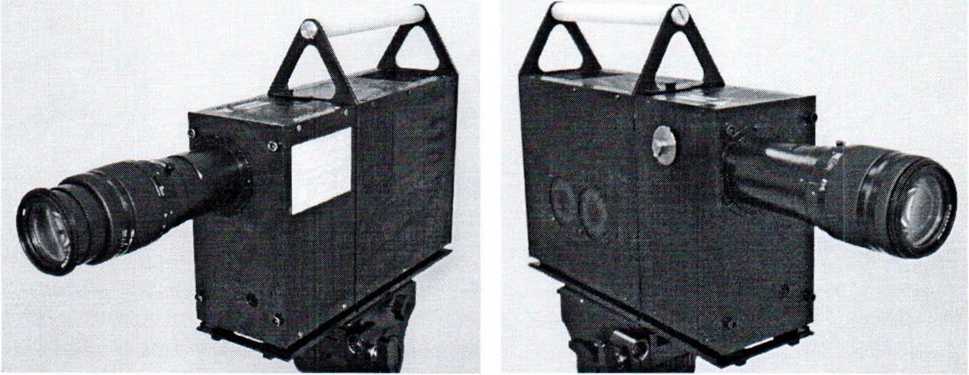

Рисунок 1. Внешний вид пирометра импульсного фотоэмиссионного ПИФ 18
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики пирометров импульсных фотоэмиссионных ПИФ 18 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Спектральный диапазон пирометра, нм |
от 400 до 750 |
|
Рабочее расстояние до объекта, м |
от 0,45 до 5,00 |
|
Диаметр области измерения температуры на расстоянии до объекта от 0,45 до 5,00 м |
от 1,5 до 4,0 мм |
|
Показатель визирования |
от 1:300 до 1:1250 |
|
Частота модуляции (временное разрешение измерения) электронного потока в фотоэлектронном умножителе (ФЭУ) пирометра |
10 кГц (100 мкс); 100 кГц (10 мкс); 200 кГц (5 мкс); 500 кГц (2 мкс); 1 МГц (1 мкс) |
|
Диапазон измерения температуры |
от 1200 до 2900 К (от 927 °C до 2627 °C) |
|
Диапазон измерения температуры на расстоянии до объекта 0,45 м: - с частотой модуляции (временным разрешением) 10 кГц (100 мкс) - с частотой модуляции (временным разрешением) 100 кГц (10 мкс), 200 кГц (5 мкс), 500 кГц (2 мкс) - с частотой модуляции (временным разрешением) 1 МГц (1 мкс) |
от 1200 до 2900 К (от 927 °C до 2627 °C) от 1600 до 2900 К (от 1326 °C до 2627 °C) от 1700 до 2900 К (от 1426 °C до 2627 °C) |
|
Диапазон измерения температуры на расстоянии до объекта от 0,45 до 5,0 м: - с частотой модуляции (временным разрешением) 10 кГц (100 мкс) - с частотой модуляции (временным разрешением) 100 кГц (10 мкс) - с частотой модуляции (временным разрешением) 200 кГц (5 мкс) - с частотой модуляции (временным разрешением) 500 кГц (2 мкс) - с частотой модуляции (временным разрешением) 1 МГц (1 мкс) |
от 1200 (1600) до 2900 К (от 927 °C (1326 °C) до 2627 °C) от 1600 (1800) до 2900 К (от 1326 °C (1526 °C) до 2627 °C) от 1600 (2100) до 2900 К (от 1326 °C (1826 °C) до 2627 °C) от 1600 (2100) до 2900 К (от 1326 °C (1826 °C) до 2627 °C) от 1700 (2100) до 2900 К (от 1426 °C (1826 °C) до 2627 °C) |
Продолжение таблицы 1
|
1 |
2 |
|
Диапазон измерения температуры на расстоянии до объекта 5,0 м: - с частотой модуляции (временным разрешением) 10 кГц (100 мкс) - с частотой модуляции (временным разрешением) 100 кГц (10 мкс) - с частотой модуляции (временным разрешением) 200 кГц (5 мкс), 500 кГц (2 мкс), 1 МГц (1 мкс) |
1600 до 2900 К (от 1326 °C до 2627 °C) от 1800 до 2900 К (от 1526 °C до 2627 °C) от 2100 до 2900 К (от 927 °C до 2627 °C) |
|
Диапазон измерения температуры при использовании гибкого световода: - с частотой модуляции (временным разрешением) 10 кГц (100 мкс), 100 кГц (10 мкс), 200 кГц (5 мкс), 500 кГц (2 мкс), 1 МГц (1 мкс) |
от 1200 до 2900 К (от 927 °C до 2627 °C) |
|
Пределы допускаемой относительной погрешности при измерении температуры с частотой модуляции (временным разрешением) 100 кГц (10 мкс); 200 кГц (5 мкс); 500 кГц (2 мкс) МГц (1 мкс), % |
±6 |
|
Пределы допускаемой относительной погрешности при измерении температуры с частотой модуляции (временным разрешением) 10 кГц (100 мкс) в диапазоне температур от 1200 (1600) до 2000 К (от 927 °С(1326 °C) до 1727 °C), % |
±3 |
|
Пределы допускаемой относительной погрешности при измерении температуры с частотой модуляции (временным разрешением) 10 кГц (100 мкс) в диапазоне температур от 2000 до 2900 К (от 1727 °C до 2627 °C), % |
±2 |
|
Время установления рабочего режима, ч, не более |
1 |
|
Номинальное напряжение питания постоянного тока, В |
18 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха, % |
от 10 до 35 до 75 при температуре 30 °C |
|
Габаритные размеры пирометра с установленным съемным модулем объектива оптической системы пирометра, мм, не более |
650x120x310 |
|
Длина съемного модуля объектива оптической системы пирометра, мм, не более |
300 |
|
Масса, кг, не более |
7 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную'-документацию пирометров типографским способом и на таблички пирометров методом 3D FDM печати. А/ \ Л
Комплектность
Комплект поставки пирометров представлен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Пирометр импульсный фотоэмиссионный ПИФ 18 |
1 шт. |
|
Блок электропитания «Mean Well» GS60A18-P1J |
1 шт. |
|
Кабель передачи данных Ethernet с разъемами RJ 45 |
1 шт. |
|
USB-флэш-накопитель с программным обеспечением |
1 шт. |
|
Кабель волоконно-оптический Fused UV Fiber Bundle (5 мм, Active, 1000 мм) |
1 шт. |
|
Трубка-ввод световода |
1 шт. |
|
Плита переходная |
1 шт. |
|
Паспорт ПИФ 18.00.00.000 ПС |
1 шт. |
|
Руководство по эксплуатации ПИФ 18.00.00.000 РЭ |
1 шт. |
|
Методика поверки МРБ МП.3029-2020 |
1 шт. |
|
Ноутбук или персональный компьютер (поставляется по отдельному заказу) |
1 шт. |
|
Штатив (поставляется по отдельному заказу) |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100029077.059-2020 "Пирометры импульсные фотоэмиссионные ПИФ 18. Технические условия".
МРБ МП.3029-2020 "Пирометры импульсные фотоэмиссионные ПИФ 18. Методика поверки".
Заключение
Пирометры импульсные фотоэмиссионные ПИФ 18 соответствуют требованиям ТУ BY 100029077.059-2020, Технических регламентов Таможенного союза "О безопасности низковольтного оборудования” ТР ТС 004/2011, “Электромагнитная совместимость технических средств” ТР ТС 020/2011 (декларация о соответствии ЕАЭС№ВУ/11211.03.ТР02000343252 по 23.10.2025).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр
испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
