Расходомеры-счетчики ультразвуковые ИРВИС-Ультра

Номер в ГРСИ РФ: РБ 03 07 7555 20
Раздел: Средства измерений расхода и количества жидкости и газа [7]
Категория: Расходомеры
Производитель / заявитель: ООО НПП "ИРВИС", г. Казань
Скачать
Описание типа РБ 03 07 7555 20 [2020-05-21]
rb-03-07-7555-20_2020-05-21.pdf
Скачать
Нет данных о поставщике

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра предназначены для измерений объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее газы), водяного пара, давления, температуры, и вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям но ГОС I 2939-63. чнергосодержаиия природного газа, количес тва теплоты водяного пара.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 07 7555 20
Наименование Расходомеры-счетчики ультразвуковые ИРВИС-Ультра
Год регистрации 2020
Номер сертификата 13401
Дата регистрации 2020-04-23
Срок действия 2024-04-10
Получатель сертификата ООО НПП "ИРВИС", г. Казань, Российская Федерация (RU)
Производитель / Заявитель

ООО НПП "ИРВИС"

Адрес: 420075, г. Казань, РТ, а/я 133

Контакты: +7 8432 64 58 31 // 1@gorgaz.ru

Поверка

Межповерочный интервал / Периодичность поверки 24 мес.
Метрологическое обеспечение Расходомеры-счетчики, предназначенные для измерения расхода природного газа при значениях эксплуатационного давления Pэксп до 1,2 МПа, метрологически обеспечены в РБ методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газов до 6500 м3/ч (поверочная среда воздух, атмосферное давление); Поверку расходомеров-счетчиков, предназначенных для измерения расхода природного газа при значениях эксплуатационного давления Pэксп до 1,2 МПа в диапазоне расходов свыше 6500 м3/ч, проводить методом непосредственного сличения (поверочная среда воздух, атмосферное давление) на эталонных расходомерных установках при обеспечении необходимых требований по точности и диапазону измерений в аккредит. поверочных лабор. РБ, или иных лабораториях специалистами юридических лиц, входящих в ГМС РБ. Расходомеры-счетчики, предназначенные для измерения расхода природного газа при значениях эксплуатационного давления Pэксп свыше 1,2 МПа метрологически НЕ обеспечены в РБ. Производить метрологический контроль данных расходомеров-счетчиков методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при давлении от 0,5 до 2 Pэксп в аккредитованных поверочных лабораториях РБ или иных лабораториях специалистами юридических лиц, входящих в ГМС РБ. Расходомеры-счетчики, предназначенные для измерения объемного расхода других видов газа в диапазоне расходов газов до 6500 м3/ч, метрологически обеспечены в РБ методом непосредственного сличения на эталонных расходомерных установках (поверочная среда воздух, атмосферное давление). Расходомеры-счетчики, предназначенные для измерения объемного расхода других видов газа в диапазоне расходов газов свыше 6500 м3/ч, метрологически НЕ обеспечены в РБ. Производить метрол. контроль данных расходомеров-счетчиков методом непоср. сличения на эталон. расходомерных установках (повер. среда воздух, атмосф. давл.) в аккред. повер. лабор. РБ или иных лабор. специалистами юрид. лиц , входящих в ГМС РБ.
Методика поверки Поверка проводится по МП 0726-1-2018 (согласованной с БелГИМ 2020 г.).
Признание поверки Первичная при выпуске из производства и периодическая (метрологически не обеспеченных исполнений): ООО НПП "ИРВИС", г. Казань, РФ (аттестат аккредитации - №RA.RU. 311654, шифр поверительного клейма - ВЦА) (поверочная среда - воздух, атмосферное давление, при значениях эксплуатационного давления Pэксп до 1,2 МПа)(НТК №04-20).

Поверители

Скачать

Описание типа РБ 03 07 7555 20 [2020-05-21]
rb-03-07-7555-20_2020-05-21.pdf
Скачать

Описание типа

Назначение

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра предназначены для измерений объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее газы), водяного пара, давления, температуры, и вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям но ГОС I 2939-63. чнергосодержаиия природного газа, количес тва теплоты водяного пара.

Описание

Принцип действия расходомеров-счетчиков основан на измерении разности времени прохождения ультразвуковых импульсов по направлению движения потока i аза н прот ив него. Возбуждение импульсов производится пьезоэлектрическими преобразователями, установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.

Олпа или несколько пар пьезоэлектрических преобразователей (лучей) работают попеременно в режиме приемник-излучатель и обеспечивают излучение и прием ультразвуковых импульсов. Движение (аза вызывает изменение времени прохождения ультразвуковых импульсов по потоку п против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости потока среды. Интегрированием скорости среды по площади поперечного сечения трубопровода осуществляется переход к объемному расходу. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход и накопленный объем, как в прямом, так в обратом направлениях.

Расходомеры-счетчики улыразвуковые ИРВИС-Ультра проводят расчет коэффициента сжимаемости для приведения измеренного объемного расхода (объема) газов к стандартным условиям. Для природною газа коэффициенi сжимаемости вычисляется по ГОСТ 30.319.2-2015. ГОС I 30319.3-2015 для свободного нефтяного газа ГСССД MP I 13-200.3. для других газов - по 1 ССС’Д 4-78. I СССД 8-79. I СССД 70-84, 1 ’СССД 89-85. I ’СССД 92-86, ' 1 ССОД 96-86. 1 СССД 1 10-87. I 'СССД MP 118-2005.     1 СССД MP 134-2007. ГСССД МР 135-2007.

ГСССД 147-2008 и ГСССД 179-96.

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра состоят из первичных иреоора тона телем, о тока интерфейса и питания, соединительного кабеля, шлюзовой камеры (для модификаций ИРВ1К -Улыра-11р. ИР13И( -У плра-Вр и ПРВИС-Улы ра-моноПр). а также измерительных участков и устройства подготовки потока, поставляемых по заказу. В составе расходомеров-счетчиков ультразвуковых ИРВИС-Ультра можс> быть от одного до четырех 11ервичны.х прсобразоватслей

Первичный преобразователь состоит из первичного преобразователя расхода, первичною преобразователя давления, первичною преобразователя температуры, блока преобразователя усилителя. Первичный преобразователь расхода может имен, в своем составе от одной то четырех пар пьезоэлектрических преобразовав.1ей. В качестве первичного преобразователя температуры могут использоваться термометры сопротивления из платины технические ГИТ-1. Т1Г1-17. ГИГ-19, ТП1-2Е ТПТ-25Р (регистрационный номер 46155-10). термопрсобразова тели сопротивления из плагины и меди ТС-1388.  ТС-1.388В

(регистрационный номер 61.352-15). термопрсобразова гели сопротивления ГСП-1199 (регистрационный номер 65889-16). термопрсобразовагели сопротивления ГСП 320X1. ТСН 321М. ГСП 322X1 (pci исграционный номер 60967-15). юрмопреобразователи' с6й]Н),гивления 1 Cl 1012 (регистрационный номер 60666-15)                            /Z           \

(©)

Блок преобразователя-усилителя, используя сигналы пьезоэлектрических преобразователей, первичного преобразователя температуры и первичного преобразователя давления, измеряет температуру, давление, объемный расход измеряемой среды при рабочих условиях, вычисляет объемный (массовый) расход и объем (массу) газов, приведенный к стандартным условиям по ГОСТ 2939-63. энергосодержания природного газа, количества теплоты водяного пара и передачу информации в блок интерфейса и питания.

Блок интерфейса и питания обеспечивает питание одного или нескольких первичных преобразователей по искробезопасной цепи, прием данных об измеренных параметрах с одного или нескольких первичных преобразователей, индикацию измеренных параметров, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информацию по интерфейсам RS232/485 на верхний уровень.

Блок интерфейса и питания состоит из корпуса, блока индикации с кнопками управления, барьера искрозащиты, специализированного многоканального регистратора информации, токового интерфейса, блока питания сетевого, блока внешнего питания, адаптера внешнего питания, устройства бесперебойного питания ИРВИС-УБП, батарей питания. Состав блока интерфейса и питания зависит от комплектации расходомеров-счетчиков ультразвуковых ИРВИС-Ультра. Блок интерфейса и питания может выпускаться в бескорпусном исполнении для крепления на DIN-рейку.

Для конфигурирования, диагностики расходомера-счетчика ультразвукового ИРВИС-Ультра, проведения поверки, а также считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП».

Для дистанционного контроля текущих значений и получения архивов с расходомера-счетчика ультразвукового ИРВИС-Ультра, а также оповещения потребителей и поставщиков газа о нештатной работе расходомеров-счетчиков ультразвуковых ИРВИС-Ультра может применяться ИРВИС-Извещатель.

Для переноса данных в электронном виде из расходомера-счетчика на персональный компьютер при отсутствии технических средств связи может использоваться комплект «Диспетчеризация ногами».

Измерительный участок и устройство подготовки потока представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком ультразвуковым ИРВИС-Ультра.

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра выпускаются в следующих модификациях: ИРВИС-Ультра-Пп, ИРВИС-Улыра-11р. ИРВИС-Ультра-моноПр, ИРВИС-Ультра-Вр, которые отличаются конструкцией первичного преобразователя и способом монтажа. Модификация ИРВИС-Ультра-Пп имеет полнопроходную конструкцию, модификация ИРВИС-Ультра-Пр имеет погружную конструкцию со шлюзовой камерой, модификация ИРВИС-Ультра-моноПр имеет погружную конструкцию со шлюзовой камерой либо без шлюзовой камеры, модификация ИРВИС-Ультра-Вр имеет врезную конструкцию.

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра могут иметь различные исполнения в зависимости от диаметра условного прохода, диапазона расхода, рабочего давления измеряемой среды, температурного диапазона, количества лучей, погрешности измерений, типа источника питания, наличия и типа системы телеметрии, типа и материала фланцев, вида измеряемой среды, функции измерения реверсивного потока.

Общий вид расходомеров-счетчиков ультразвуковых ИРВИС-Ультра представлен на рисунках 1-5.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 6.

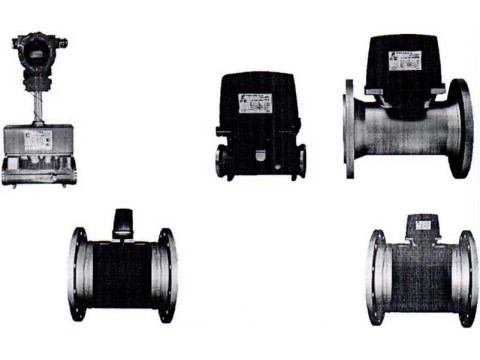

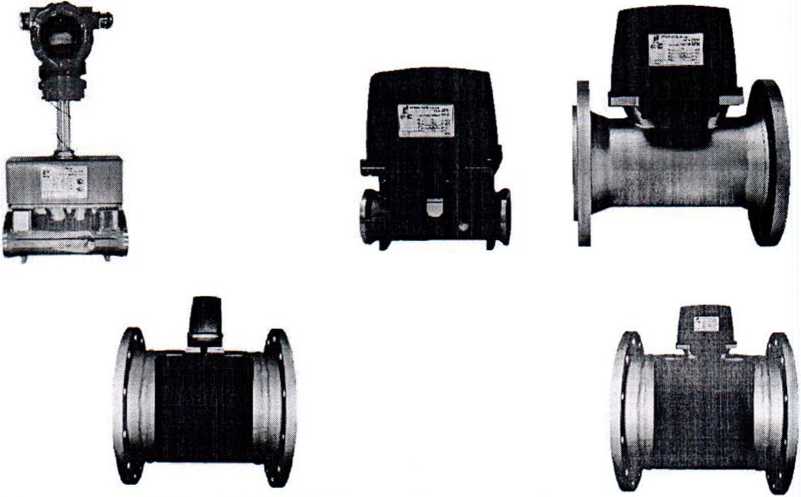

Рисунок 1 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пп

Рисунок 2 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Улыра модификации ИРВИС-Ультра-Вр

Рисунок 3 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых ИРВИС-Ультра модификации ИРВИС-Ультра-Пр

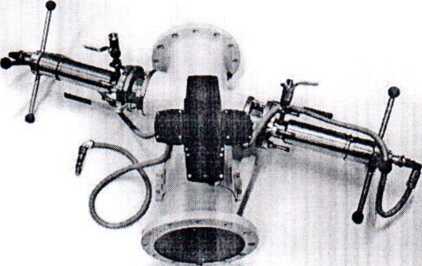

Рисунок 4 - Общий вид первичных преобразователей расходомеров-счетчиков ультразвуковых

б) беескорпусное исполнение

а)корпусное исполнение

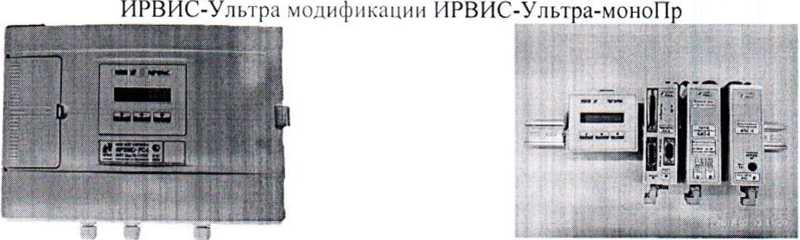

Рисунок 5 - Общий вид блока интерфейса и питания ИРВИС-Ультра расходомеров-счетчиков ультразвуковых ИРВИС-Ультра

Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра осуществляется нанесением знака поверки и установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой специальных разрушаемых стикеров изготовителя.

Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра нанесением знака поверки осуществляется давлением на свинцовые (пластмассовые) пломбы, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченные цифрой I на рисунке 6. и на специальную мастику, установленную в чашке джампера на электронной плате, отмеченную цифрой 3 на рисунке бив виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 6.

Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра предприятием, производившим пусконаладочные работы. осуществляется установкой свинцовых (пластмассовых) пломб, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2 на рисунке 6.

Пломбировка расходомеров-счетчиков ультразвуковых ИРВИС-Ультра установкой специальных разрушаемых стикеров изготовителя осуществляется для блока интерфейса и питания, имеющего бескорпусное исполнение. Места нанесения специальных разрушаемых стикеров отмечены цифрой 5 на рисунке 6.

б) модификации ИРВИС-Ультра-моноПр

в) модификации ИРВИС-Ультра-Пр

г) модификации ИРВИС-Ультра-Вр

д) блок интерфейса и питания (корпусное исполнение)

е) блок интерфейса и питания (бескорпусное исполнение)

и) маркировочная табличка первичного преобразователя

з) маркировочная табличка блока интерфейса и питания

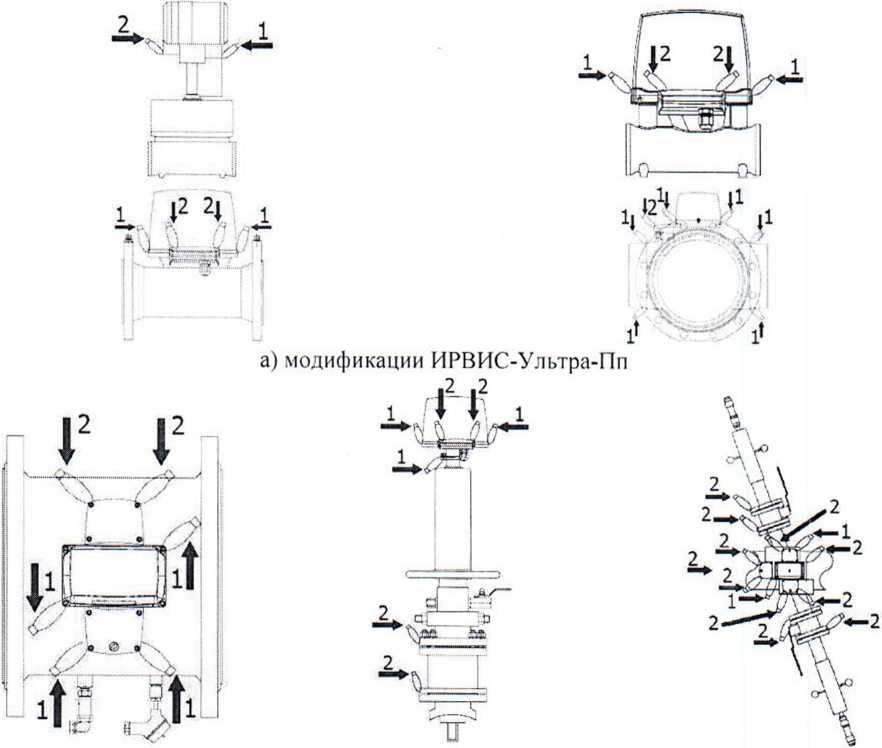

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки расходомеров-счетчиков ультразвуковых ИРВИС-Уль'тра.

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным ПО блока интерфейса и питания и блока преобразователя усилителя.

Защита ПО расходомеров-счетчиков ультразвуковых ИРВИС-Ультра от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью lock-битов защиты, ведения доступного только для чтения журнала событий. Доступ к ПО расходомеров-счетчиков для пользователя закрыт. Механическая защита ПО от преднамеренного изменения обеспечивается джампером на плате блока преобразователя-усилителя, при установке которого изменение ПО невозможно. Джампер пломбируется. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Табл и ца 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Значение

Наименование

ПО расходомеров-счетчиков одноканальных

ПО расходомеров-счетчиков многоканальных

Идентификационное наименование ПО*

РИ

РИ

Номер версии ПО**

95х, 96х

97х, 98х, 99х

Цифровой идентификатор ПО

0хСВ93С 101

0х233ЕААВЕ

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

* В документации, распечатываемых отчетах, при выводе через интерфейс пользователя, интерфейс связи (RS232, RS485) идентификационное наименование ПО, номер аппаратной комплектации, номер версии ПО могут разделяться знаком «дефис» («-»). идентификационное наименование ПО может выводиться кириллицей («РИ») или латиницей («RI»).

* * Последняя цифра трехзначного номера версии ПО относится к обозначению метрологически незначимой части ПО, по этой причине не влияет на контрольную сумму метрологически значимой части ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

ИРВИС-Ультра-Пп

ИРВИС-Ультра-моноПр

ИРВИС-Ультра-Вр

ИРВИС-Ультра-Пр

Диапазон измерений объемного расхода газа при рабочих условиях. м’/ч1

от 0,12 до 16000

от 1,57 до 16000

-

-

Диапазон измерений скорости газа, м/с

от 0.057 до 45

от 0.057 до 48

Диапазон измерений температуры. °C

от -40 до +60 (стандартное исполнение) от -40 до +702 (специальное исполнение) от -40 до +2502 (специальное исполнение)

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, МПа

от 0,05 до 162

Пределы основной допускаемой относительной погрешности при измерении температуры. %

±0,25

Пределы основной допускаемой относительной погрешности при измерении давления, %

±0,25

Пределы основной допускаемой относительной погрешности при вычислении объемного расхода (объема) газа, приведенного к стандартным условиям (массы) газа, обусловленной алгоритмом вычислений и его программной реализацией,%

±0.05

Пределы основной допускаемой относительной       погрешности

преобразования входных сигналов сопротивления Pt 100, %

±0,1

Пределы основной допускаемой относительной      погрешности

преобразования        цифровых

сигналов в выходные аналоговые (токовые), %

±0,2

Пределы           допускаемой

относительной погрешности при измерении интервала времени и счетчика времени наработки,%

±0.01

Пределы        дополнительной

относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям (массы газа),           энергосодержания

природного газа, количества теплоты водяного пара с учетом погрешностей          измерения

объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента      сжимаемости,

плотности     и     погрешности

определения      компонентного

состава, от влияния изменения температуры окружающей среды от (20±5) С в рабочем диапазоне температур, %/10 °C

±0,15

1 Диапазоны измеряемых расходов приведены для воздуха.

" Диапазоны измерения преобразователей давления и температуры выбираются в зависимости от заказа.

7

Таблица 3 — Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях

Модификация

I {ом и нал ь ный диаметр

Количество лучей

Диапазон расхода

Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях, %

Исполнение обычной точности

Исполнение повышенной точности

1

2

3

4

5

6

ИРВИС-Ультра-Пп

DN50, DN80, DN100, DNI50, DN200. DN300, DN400

1

Q!IL<Q^Q^

ору - О ору ±(0,9+3,6-   пср———•)

QPy -QPV    Q

х пер х найм    х

0РУ _ Q   0РУ

±(0 8+3 v"ep__v        )

QPS _QPy    Q

x пср x найм    х

Qnep<Q^Q^„6

±0,9

±0,8

2

Ору < О < Ору X найм X — X пер

0РУ _Q 0РУ ±(0 8+2 2- Vnep V   ^наим \

Qpy _ QP>    Q

х пер X найм    X

0РУ _ 0 0РУ ±(0.6+1.9- -ДДТ______ )

0Р> _0РУ    0

х пер X найм    X

ОРУ < О < ОРУ А < пер X — Хнаио

±0.8

±0,6

3

Ору < Q < Qpv х найм х — х пер

0РУ _ Q 0Ру ±(0,7+1,8-—-".ер v__)

QPY _0РУ    Q

х пер х найм х

0РУ - 0   0РУ

±(0,55+1 4S- Vncp v   ^наимх

QPY _0РУ    0

х пер х найм    х

Ору < О < Ору а X пер X — X наиб

±0,7

±0,55

4

Ору <0<0ру

X найм х — х пер

Ору - О Ору ±(0,6+1,4-   пср___  дУщм.)

0РУ _0РУ    Q

х nep х найм    х

0РУ - 0 ору ±(0,5+1.0----

QP> _0РУ    0

х пср х. найм    х

ору < о < ору Хпер X - Хнанб

±0.6

±0.5

1

2

3

4

5

6

ИРВИС-Ультра-Вр

1

ору <о<ору

VnawM V — 'х пер

Qpy -0  Opy

±(| Э+5 ->■ Упер у   У найм \

ПРУ — QP>    Q

у пер     найм

пру <О<ОРУ

±1.2

2

ОРУ < О < ОРУ ^нанм V — '•спер

Qpy - Q пру ±(1,1+3,4-    n.ep  __Ч»зим 4

QPy _QP>    Q

пер      найм

Ору < О < Ору V пер W - V ,<аиб

±1,1

3

Ору <О<ОРУ

V найм V — 'к пер

Q₽> -0 Opy ±(0,9+3.1- "ip__-—^Ha"M)

QPy _QP>    Q

пер      найм

ору < о < ору

Vnep V — Мнаиб

±0,9

4

Q£hm<Q^Q£p

Opy -0 Opy ±(0.75+2,75-    "±.__)

QPy -QPY    Q

у nep      найм

Q£p<Q^Q£h6

±0.75

ИРВИС-Ультра-моноПр

Q!Lm<Q2Q^p

Q₽y - Q  qpv

±(0,9+3.6- "CP       • У нанм x

QP> _QP>    Q

'С пер      найм

-

Q£P<QsQpyH6

±0.9

ИРВИС-Ультра-Пр

Opy <0<0py

Qpv - Q opy ±(1,4+5 1 • "cp__—__)

Qpv _QP>    Q

пер      найм

Qpy < Q <Q₽y -пер 'с V наиб

±1.4

Примечания:

Q„Lm~ наименьшее значение измеряемого объемного расхода при рабочих условиях; Qpyp- ^переходное значение измеряемого объемного расхода при рабочих условиях;

Q^- наибольшее значение измеряемого объемного расхода при рабочих условиях;

Q - измеренное значение объемного расхода при рабочих условиях;

Значения Qpyp и приведены в паспорте. Способ определения Q^11M Qpyp и приведен в руководстве по эксплуатации.

Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава

Модификация

11оминаль ный диаметр

Количество лучей

Диапазон расхода

Пределы допускаемой основной относительной погрешности при измерении объемного расхода (объема) газа, приведенного к стандартным условиям, массы газа, энергосодержания природного газа, количества теплоты водяного пара с учетом погрешностей измерения объемного расхода, давления, температуры и вычисления коэффициента сжимаемости, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, %

Исполнение обычной точности

Исполнение повышенной точности

1

2

3

4

5

6

ИРВИС-Ультра-Пп

DN50, DN80, DN100, DN150, DN200, DN300. DN400

1

О |.3 2 Л о 1Л о Я-9

Осу - О (У> ±( 1 +4' V"ep V . "наим \

Qty _QCy    q

х пер х найм х

±(0,9+3.6-                  )

q

q^<q^q:u

±1,0

±0.9

2

Q2L<Q^QS₽

о4' - о (~)су

1 -1*2,3’ ___£Е_______  нлим 1

Qc> — Qcy    Q

х пер х найм    х

+(0,75+2,25-             Qhhhm)

Qe> -Qcy    Q

x nep x найм x

Qnep<QSQ",6

±1.0

±0.75

3

Q" < Q < (У5 Хнаим x ~ x nep

±(0 8+? 2-           QLmx

QC> _QC>    Q

x nep x цаим    x

±(0.7+ 1.8•               . Q»a«M )

QSp-Q^M Q

ocv <o<oc- < X nep X — X наио

±0.8

±0.7

1

2

3

4

5

6

4

Q^.<Q^QX

±(0,7+1,8• Q^~Q . 2X-)

QCV _QC>    Q

nep     найм

±(0,65+1.35-      ~Q .)

QCY _Q<V    Q

nep      найм

QSp<Q2Q^„6

±0.7

±0,65

ИРВИС-Ультра-Вр

1

О VI О

V 4 °

Ocy _ Q fyey ±(1 5+5 5- 4ncP v  Чмиму

(P -Qty Q nep      найм

Qnep < Q Qai.,6

±1.5

2

QhU, <Q*QSp

О4 - O ±(1,25+3.75- v"+- v

Q4 _QCy   Q

пер      найм

0е- < 0 < Oc> a Vncp V — VHai<o

±1,25

3

±( i +3 • Q|kp ~ Q . Qh»m у

QC> _QCy    Q

nep      найм

Qnep < Q s Q‘y.„e

±1,0

4

Q^M <Q2Q^p

±(0 9+2 1 • Q™*      Qwhma

QX-Q^ Q

qSp<q<q:l6

±0.9

ИРВИС-Ультра-моно! Ip

0" <0<0cy найм           nep

±(l 0+4- Q"CP~Q  Q.Lm у

Q<y _QCy    Q

nep      найм

Qc> <0<Qc> . пер W — V нано

±1.0

ИРВИС-Ультра-Пр

Q2L<QSQ£,

±(l 8+5 °-             Qtohm у

Q"-Q^M Q

QCnep<Q^Q^6

±1.8

Примечания:

Qua,™ - наименьшее значение измеряемого объемного расхода при стандартных условиях;

Qn*p- переходное значение измеряемого объемного расхода при стандартных условиях;

Q^a„s- наибольшее значение измеряемого объемного расхода при стандартных условиях;

Q — измеренное значение объемного расхода при стандартных условиях;

Значения Q^,1M , Q£p и Q„'ul6 приведены в паспорте. Способ определения Q^1M Q”p и Q"ailG приведен в руководстве по эксплуатации.

Таблица 5 - Основные технические характеристики

Наименование параметра

Значение

Модификация

ИРВИС-Ультра-Пп

ИРВИС-Ультра-моноПр

ИРВИС-Ультра-Вр

ИРВИС-Ультра-Пр

Номинальный диаметр, мм

DN50, DN 80. DN 100. DN 150, DN 200. DN 300. DN 400

DN100, DN150. DN200, DN300, DN 400

от DN50 до DN600

от DN 100

ДО

DN2000

Измеряемая среда

водород, гелий, неагрессивные горючие и инертные газов, водяной пар

Выходные сигналы

Аналоговый1 (от 0 до 5 мА и от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный1;

Цифровые интерфейсы связи

RS2.32, RS485. Ethernet TCP/IP1, сотовая связь, СТРП-18.2

Параметры электрического питания:

- напряжение переменного тока, В

- частота, Гц

220^

50 ±2

Параметры электрического питания при использовании элементов питания:

- напряжение постоянного тока, В

- срок службы элементов питания, лет, не менее

3.6 (7,2) 3

Потребляемая мощность, В-A, не более

25

Степень защиты по ГОСТ 14254-96:

-блока интерфейса и питания - первичный преобразователь

1Р542 IP65

Параметры допустимого воздействия синусоидальной вибрации:

- частота, Гц;

— амплитуда смещения, мм. не более.

от 10 до 55 0,35 мм.

Габаритные размеры первичного преобразователя, мм. не более: - высота - ширина - длина

Габаритные размеры блока интерфейса и питания, мм, не более

- высота

- ширина - длина

615

585

700

1700

758

350

758 2020

763

1227

560

560

155

430

250

Масса первичного преобразователя, кг, не более Масса блока интерфейса и питания, кг. не более

650

736

250

700

3,7

Наименование параметра

Значение

Условия эксплуатации:

- температура окружающей среды, °C

а) первичный преобразователь

б) блок интерфейса и питания

- относительная влажность, %, не более - атмосферное давление, кПа

от -40 до +60J;

от -10 до +454;

(95 ± 3) при температуре +35 °C

от 84 до 106,7

Средняя наработка на отказ, ч

80000

Средний срок службы, лет

15

Маркировка взрывозащиты: - первичный преобразователь - блока интерфейса и питания

lExib ПС Т4 Gb X [Ex ib Gb] ПС

1 Комплектуется по заказу.

Степень защиты блока интерфейса и питания в бескорпусном исполнении определяется степенью защиты шкафа (корпуса), в котором он установлен (не менее IP54).

По специальному заказу возможно исполнение первичного преобразователя - от минус 40 до плюс 70 °C

4 По специальному заказу возможны исполнения блока интерфейса и питания:

- от минус 10 до плюс 70 °C

- от минус 40 до плюс 45 °C.

Знак утверждения типа

наносится на маркировочные таблички, прикрепляемые к первичному преобразователю и блоку интерфейса и питания расходомеров-счетчиков методом лазерной гравировки, термотрансферной печати, ударно-точечной гравировки, либо шелкографии и на титульный листы руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра в составе:

Первичный преобразователь11

ИРВС 9100.0000.00

1 шт.

В зависимости от модификации

от 1 до 4 шт.

Количество     первичных

преобразователей определяется по заказу.

- Измерительные участки

ИРВС 0101.0000.00 РУ

от 1 до 4 шт.

Поставляется по заказу

- Устройство подготовки потока ТР-У

ИРВС 7202.0000.00

от 1 до 4 шт.

Поставляется по заказу

Устройство подготовки потока ТР-ШГ

ИРВС 4125.0000.00

от 1 до 4 шт.

Поставляется по заказу

Блок интерфейса и питания

В зависимости от заказа

1 шт.

Поставляется по заказу

Первичный преобразователь температуры

В зависимости от заказа

от 1 до 4 шт.

И Р В И С - И з ве щате л ь

ИРВС 3143.0000.000

1 шт.

Поставляется по заказу

Расходом ер ы-с ч етч и к и ул ьтра-звуковые     ИРВИС-Ультра.

Паспорт

ИРВС 9100.0000.00 ПС7

1 экз.

Наименование

Обозначение

Количество

Примечание

Методика поверки

МП 0726-1-2018

1 экз

Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Руководство по эксплуатации

ИРВС 9100.0000.00 РЭ7

1 экз.

Первичный преобразователь температуры. Паспорт

В зависимости от заказа

от 1 до 4 шт.

Первичный преобразователь температуры. Свидетельство о поверке

В зависимости от заказа

от 1 до 4 экз.

Соединительный кабель

МКЭШ 5-0.52)

ГОСТ 10348-80

10 м

Более Юм

Поставляется по заказу.

Комплект ЗИП:

- вставка плавкая ВП-1-2

0100.480.003.ТУ

2 шт.

Комплект монтажный

ИРВС 0101.0000.00 ИМ

1 шт.

Поставляется по заказу.

Измерительный      участок.

Паспорт

ИРВС 0101.0000.00 ПС

1 экз.

Поставляется по заказу.

CD диск с программным обеспечением,в т.ч.

- инструкции по диагностике и конфигурированию расходомера-счетчика

- программные модули из пакета ПО «ИРВИС-ТП»

ИРВС 3900.0000.00

1 шт.

Комплект «Диспетчеризация ногами»

ИРВС 3901.0000.00

1 комплект.

ИРВИС-РС4. Инструкция по эксплуатации       комплекта

«Диспетчеризация ногами»

И9101-204

1 экз.

Программное    обеспечение

«ИРВИС-ТП. Диспетчер», в комплекте с нуль-модемным кабелем

ПО       ИРВИС-ТП.

Диспетчер. Версия XX

1 шт.

Поставляется по заказу.

Шаблон для монтажа

ИРВС 9100.0000.33

1 шт.

Для модификации ИРВИС-Ультра-В р

11 Первичный преобразователь давления интегрирован в состав

первичного преобразователя

расходомера-счетчика и не имеет индивидуальных паспортов. Первичный преобразователь давления поверяется в составе расходомера-счетчика. Отдельного свидетельства о поверке на первичный преобразователь давления не выпускается.

21 Марка кабеля может быть заменена на другую с аналогичными характеристиками;

Поверка

осуществляется по документу МП 0726-1-2018 «Инструкция. ГСИ. Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Методика поверки», утвержденному ФГУП ВНИИР 19.12.2018 года.

Основные средства поверки:

-рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,3% в диапазоне значений, соответствующих диапазону измерений поверяемого средства измерений;

- рабочий эталон единицы избыточного давления 3 разряда по ГОСТ Р 8.802-2012, класс точности 0,15, в диапазоне значений избыточного давления, соответствующих диапазону измерений поверяемого средства измерений:

- рабочий эталон единицы абсолютного давления 3 разряда по ГОСТ Р 8.840-2013;

- рабочий эталон 3 разряда единицы электрического сопротивления постоянного тока в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 15.02.2016 №146;

- эталон 2 разряда по ГОСТ 8.022-91 в диапазоне силы электрического постоянного тока от 0 до 25 мА;

- частотомер электронно-счетный 43-63 (регистрационный номер в Федеральном информационном фонде 9084-90). пределы измерений от 0.1 до 200 МГц. пределы допускаемой относительной погрешности по частоте опорного генератора ±5-10'7 Гц;

- нутромер микрометрический НМ (регистрационный номер в Федеральном информационном фонде 35818-13);

- штангенциркуль электронный ШЦЦ-111-400 (500, 630, 800. 1000) (регистрационный номер в Федеральном информационном фонде 36767-08):

- термогигрометр ИВА-6А-Д (регистрационный номер в Федеральном информационном фонде 46434-11), диапазон измерения влажности от 0 до 98 %, пределы абсолютной погрешности ±2 %; диапазон измерения температуры от минус 20 °C до плюс 60°С. пределы абсолютной погрешности ±0,3°С; диапазон измерения атмосферного давления от 70 до 110 кПа, пределы абсолютной погрешности ±0,25 кПа;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в паспорт расходомера-счетчика и на расходомеры-счетчики ультразвуковые ИРВИС-Ультра в соответствии с рисунком 6.

Сведения о методах измерений

приведены в ГОСТ 8.611-2012 «ГСП. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

расходомерами-счетчиками ультразвуковыми ИРВИС-Ультра модификации ИРВИС-Ультра-Пр приведена в ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы».

расходомерами-счетчиками ультразвуковыми ИРВИС-Ультра модификации ИРВИС-Ультра-Вр приведена в «ГСИ. Объемный расход и объем газа. Методика измерений расходомерами-счетчиками ультразвуковыми ИРВИС-РС4-Ультра. ФР. 1.29.2011.11472».

Нормативные документы

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения.

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерения

объемного и массового расходов газа.

ГОСТ Р 8.802-2012. 1 СИ. Государе гневная поверочная схема для средств измерения избыточного давления до 250 МПа

ГОСТ Р 8 840 2013. Государственная поверочная схема для средств измерения абсолютного давления в диапазоне 1 - К)6 МПа

Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 №146. Об утверждении государственной поверочной схемы для средств измерений злектри веско го сопротивления

1 ОС Г Р 8.615 2005 ГСП. Измерения количества извлекаемых из недр земли нефти и нефзяно! о । аза

IOC1 Р 52931 2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИРВС 9100.0000.00 ГУ7 Расходомеры-счетчики ультразвуковые И РВПС-Ультра. Технические условия

Другие Расходомеры

РБ 03 07 5840 20
Расходомеры электромагнитные OPTIFLUX
ООО "КРОНЕ-Автоматика"
Категория: Расходомеры
Дата внесения: 2020-07-30
Действителен до: 2025-07-30
РБ 03 07 4202 20
Расходомеры массовые FC
фирма "ABB Automation Products GmbH"
Категория: Расходомеры
Дата внесения: 2020-07-30
Действителен до: 2025-07-30
РБ 03 07 5744 20
Расходомеры вихревые FS
фирма "ABB Automation Products GmbH"
Категория: Расходомеры
Дата внесения: 2020-07-30
Действителен до: 2025-07-30
